1 项目概要图：

对项目有分层意识、数据流向意识

2 基本环境概述

Gcc编译器的环境      : gcc4.6.4
Ubuntu版本   		  ：ubuntu14.04 或ubuntu16.04
Uboot版本			  ：uboot2013.01
内核版本		      ：Kernel-3.14.0
nfs 	     ：NFS(网络文件系统)为开发板和linux主机之间的通讯
tftp    	 :tftp服务器用来实现开发板和linux主机之间文件的下载和上传
硬件平台	 :Cortex-A9(fs4412)、ZigBee，STM32，电脑主机（x86  x64）
软件环境：
Keil、Ubuntu、
代码管理工具等

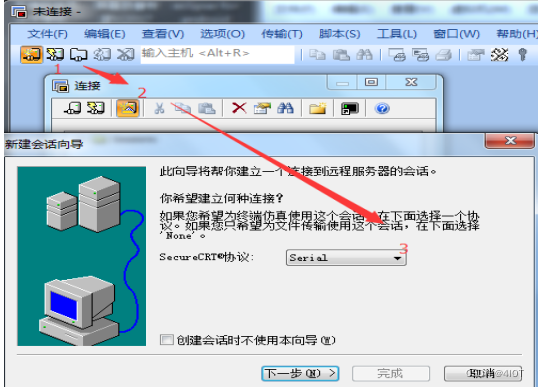

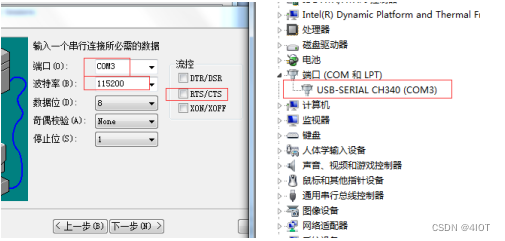

超级终端、(Putty、xshell) SecureCRT、Git、 Source Insight 3.5、4.0：
/*******************************************************************/
蓝牙环境搭建
WiFi环境搭建
ZigBee环境搭建
/*******************************************************************/

2.1 一些必要的库的安装：

sudo apt-get install gcc g++ binutils patch bzip2 flex bison make autoconf gettext  texinfo unzip sharutils ncurses-term zlib1g-dev libncurses5-dev gawk subversion libz-dev         (整个这一行所需要安装的包必须执行安装)
sudo apt-get update              更新源：当包安装不成功的时候可以尝试执行
sudo apt-get -f install         更新依赖：当更新源之后还是安装不成功时可以尝试
sudo apt-get install 包名

2.2 交叉编译环境搭建:

解压工具链压缩包 (http://gcc.gnu.org/ 下载地址）

$  cd  ~
$ mkdir toolchain
$ cd  toolchain
将下载的交叉编译工具/gcc-4.6.4.tar.xz拷贝到toolchain目录下并解压
$ tar  xvf  gcc-4.6.4.tar.xz   gcc-4.4.6.tar.xz  gcc-4.5.1.tar.xz

环境变量的添加

修改文件/etc/bash.bashrc添加如下内容
sudo vi  /etc/bash.bashrc
export  PATH=$PATH:/home/fengjunhui/toolchain/gcc-4.6.4/bin
 2.3、重启配置文件
$ source  /etc/bash.bashrc

查看环境变量：

fengjunhui@ubuntu:~$ echo $PATH
/usr/local/sbin:/usr/local/bin:/usr/sbin:/usr/bin:/sbin:/bin:/usr/games:/usr/local/games:/home/fengjunhui:/home/fengjunhui/toolchain/gcc-4.6.4/bin

工具链的测试：

$ arm-none-linux-gnueabi-gcc  –v
Using built-in specs.
COLLECT_GCC=arm-none-linux-gnueabi-gcc
最后两行：
Thread model: posix
gcc version 4.6.4 (crosstool-NG hg+default-2685dfa9de14 - tc0002)

扩展：

Ubuntu14.04 Ubuntu16.04. 64位系统的安装需要先安装如下两个包：
	/bash/...  path/arm-none-linux-gnueabi-gcc  not fount
	sudo apt-get install lib32z1  lib32ncurses5

2.3 tftp环境搭建

uImage === 内核  设备树 exynos4412-fs4412.dtb  exynos4412-origen.dtb
uImage、设备树文件都可以通过tftp从Ubuntu所在的tftp服务器端来加载。
	板子	： 客户端
	Ubuntu	： 服务器端   C-S

1.1、检查tftp服务器是否存在： dpkg -s tftpd-hpa
1.2、未安装：sudo apt-get install tftpd-hpa tftp-hpa
		通过安装时的打印信息，来确定在etc目录下的配置文件

修改配置文件

sudo vi /etc/default/tftpd-hpa
	  # /etc/default/tftpd-hpa
	  #用户名
	  TFTP_USERNAME="tftp"
	  #你的tftp服务器所在的路径
	  TFTP_DIRECTORY="/home/linux/tftpboot"
	  #tftp服务器的网关和端口号
	  TFTP_ADDRESS="0.0.0.0:69"
	  #tftp 文件服务器的可供选择的权限， get file\ put file \ list file
      TFTP_OPTIONS="-l -c -s"

创建tftp服务器所在的路径

mkdir  /home/linux/tftpboot -p    //和配置文件的名字和路径必须保持一致
chmod 777  tftpboot     		  //修改tftp服务器文件夹的权限

重启tftp服务器：

linux@ubuntu:~$ sudo service tftpd-hpa restart
		tftpd-hpa stop/waiting
		tftpd-hpa start/running, process 6439

		板子启动加载内核的时候经常遇到TTTTTTT.....
			判断：网络不通
				ping不通，网络配置有关
				tftp服务器没有启动

本地回环测试

tftp  127.0.0.1
tftp>get main.c //下载文件从tftpboot目录下 （保证tftpboot目录下有你要下载的文件）
tftp>put while.c  //上传文件到tftpboot目录下  （保证当前目录有你要上传的文件）
tftp>q            //退出
      查看当前文件目录，可以看到从tftpboot目录下载的main.c文件，打开tftpboot目录，可以看到while.c文件。

本地回环可能遇到的问题

可能遇到的问题参考：
tftp>get file
Transfertimed out.
原因： tftpd服务没有启动，重启tftp服务器：sudo service tftpd-hpa restart
tftp>get file
Errorcode 2: Only absolute filenames allowed
原因：在/etc/xinetd.d/tftpd中设置的server_args为/etc/default/tftpd-hpa
tftp>put file
Errorcode 1: File not found
原因：当前目录下指定的文件file不存在；或tftpd启动参数中没有指定-c选项，允许上传文件

2.4 nfs环境搭建

nfs：网络文件系统  /nfsroot=...
	内核起来的时候，在最后会加载文件系统，（根据你的参数去加载文件系统）

	ramdisk  yaffs..... ext2
	1、安装
        sudo apt-get update       //更新一下源
	    sudo apt-get -f install   //更新一下依赖
        sudo apt-get install nfs-kernel-server   //如果不存在，就在线下载并安装
	2、修改nfs配置文件：
		mkdir ~/source
		cp rootfs.tar.gz .
		tar xvf rootfs.tar.gz

		在这个目录下有这两个文件
		linux@ubuntu:~/source$ pwd
		/home/linux/source
		linux@ubuntu:~/source$ ls
		rootfs  rootfs.tar.xz
        sudo vim /etc/exports
		添加如下内容：
		/home/linux/source/rootfs  *(rw,sync,no_subtree_check,no_root_squash)
			路径==>nfs路径===>nfs又是什么？  一个路径*四个参数
		其中：
		/home/linux/source/rootfs：共享的目录；
		*：不限定客户端；
		rw：共享目录可读可写；
		sync：将数据同步写入内存缓冲区与磁盘中，效率低，但可以保证数据的一致性；
		no_subtree_check ：即使输出目录是一个子目录，nfs服务器也不检查其父目录的权限，这样可以提高效率；
		no_root_squash：来访的root用户保持root帐号权限；

	3、重启nfs服务器
		sudo /etc/init.d/nfs-kernel-server restart

2.5 网络环境搭建

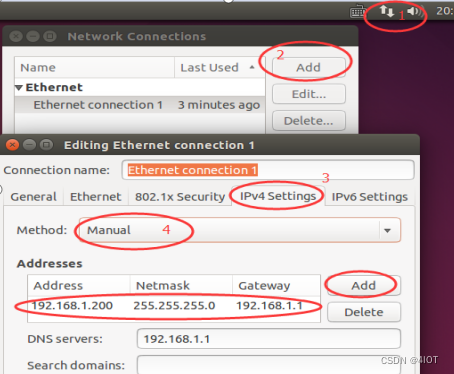

图形化配置静态IP，（建议采用这种方式进行）

无线局域网适配器 无线网络连接: （提供大家上网）
连接特定的 DNS 后缀 . . . . . . . :
本地链接 IPv6 地址. . . . . . . . : fe80::e937:86f:d0a6:a442%11
IPv4 地址 . . . . . . . . . . . . : 192.168.31.137
子网掩码  . . . . . . . . . . . . : 255.255.255.0
默认网关. . . . . . . . . . . . . : 192.168.31.1

3 Uboot引导盘制作

（注：uboot的移植过程不作为项目中的一个重点，只要能加载内核就好。）
5.1、将sd卡加载到windows下，识别SD卡之后，将SD卡格式化。（注意此时Ubuntu不要连接）。

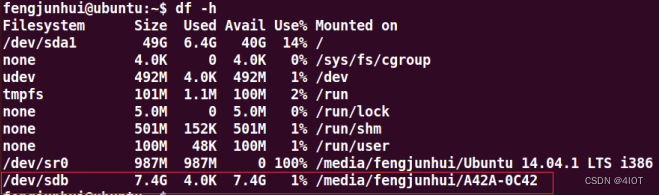

5.2、将SD卡在Ubuntu中识别：  节点： /dev/sdb

/dev/mmcblk0  ---->sudo ./mkuboot.sh ----> sudo mv  /dev/mmcblk0  /dev/sdb

fengjunhui@ubuntu:~/uboot$ cd sdfuse_q_2013/

fengjunhui@ubuntu:~/uboot/sdfuse_q_2013$ ls
add_padding    add_sign.c  Makefile       sd_fusing_exynos4x12.sh
add_padding.c  chksum      mkuboot.sh     u-boot-fs4412.bin
add_sign       chksum.c
制作uboot引导：
fengjunhui@ubuntu:~/uboot/sdfuse_q_2013$ sudo ./mkuboot.sh
[sudo] password for fengjunhui:
Fuse FS4412 trustzone uboot file into SD card
/dev/sdb reader is identified.

u-boot-fs4412.bin fusing...
1029+1 records in
1029+1 records out
527104 bytes (527 kB) copied, 3.49821 s, 151 kB/s
u-boot-fs4412.bin image has been fused successfully.
Eject SD card
