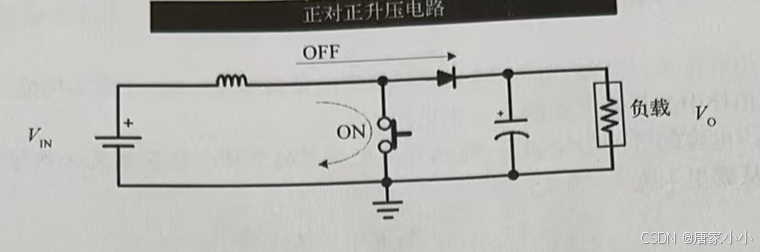

开关闭合的时候 电感和电源和输入电容构成组合回路
开关打开的时候 电感和二极管和输出电容构成组合回路
因为输入电容和输出电容电压是恒定的 不能突变 所以电容的平均电流等于0

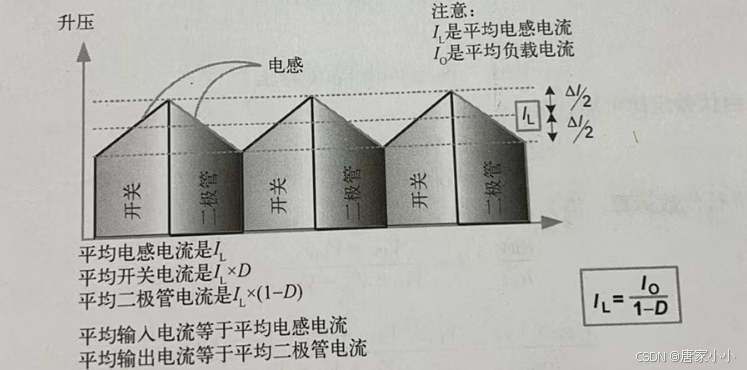

基尔霍夫定律： 输入平均电流=电感的平均电流+输入电容的平均电流（0）
即 平均输入电流=平均电感电流
基尔霍夫定律： 二极管平均电流=输出平均电流+输出电容的平均电流（0）
即 平均输出电流=平均二极管的电流
因为输入电容和电感是构成回路的 电感电流不能突变 所以输入电容电流是平滑的
因为输出电容和二极管构成回路 二极管电流是斩波式的 所以输出电容电流是斩波式的
