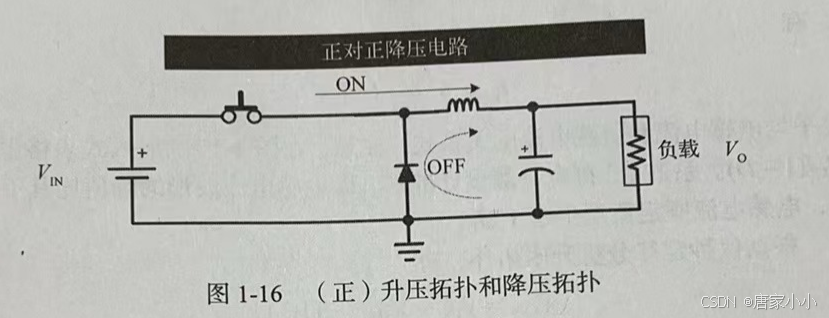

开关闭合的时候电源和输入电容和电感构成组合回路

开关打开的时候前面电源和输入电源组成回路后面电感和二极管输出电容组成回路

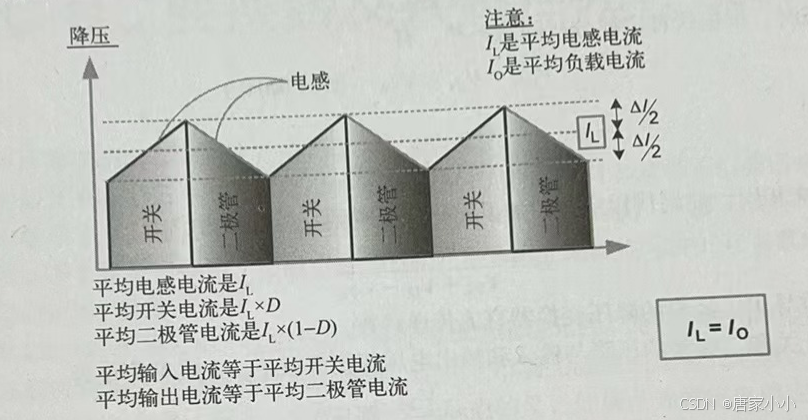

因为输入电容和输出电容电压是恒定的不能突变所以电容的平均电流等于0

基尔霍夫定律：输入平均电流+输入电容的平均电流=平均开关电流

即平均输入电流=平均电感电流

基尔霍夫定律：二极管平均电流+输出电容的平均电流（0）=输出平均电流

即平均输出电流=平均二极管的电流

因为输入电容和开关是构成回路的所以输入电容电流是斩波式的

因为输出电容和电感构成回路电感电流是平滑的所以输出电容电流是平滑的
