正点原子STM32F103（精英版）------串口通信

一、串口相关寄存器

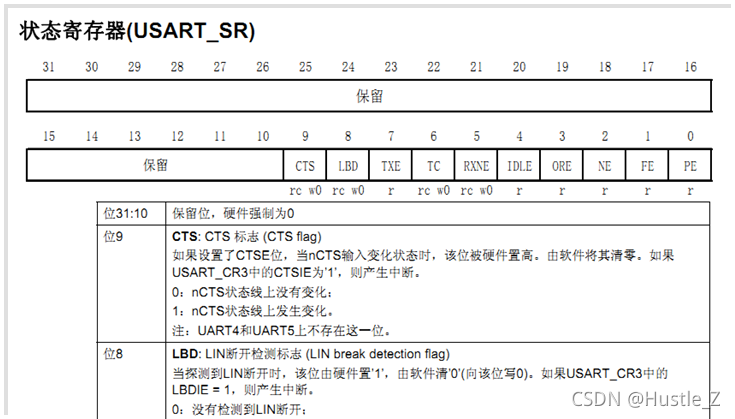

1、USART_SR状态寄存器

 FlagStatus USART_GetFlagStatus(USART_TypeDef* USARTx, uint16_t USART_FLAG);

2、USART_DR数据寄存器

void USART_SendData(USART_TypeDef* USARTx, uint16_t Data);

uint16_t USART_ReceiveData(USART_TypeDef* USARTx);

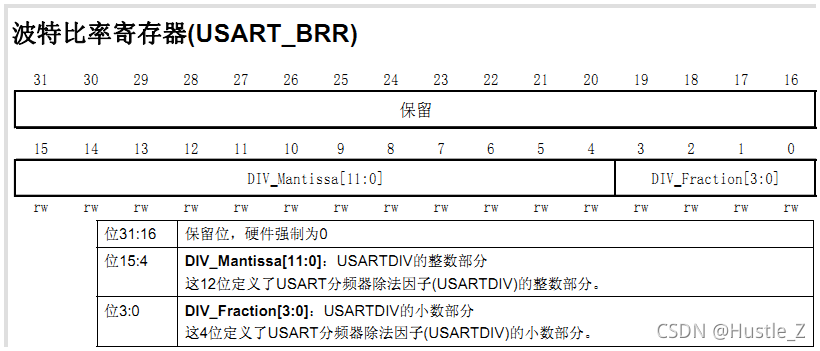

3、USART_BRR波特率寄存器

 void USART_Init(USART_TypeDef* USARTx, USART_InitTypeDef* USART_InitStruct);

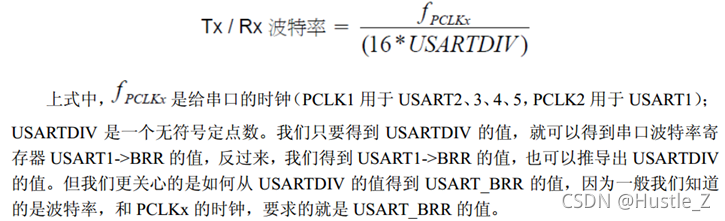

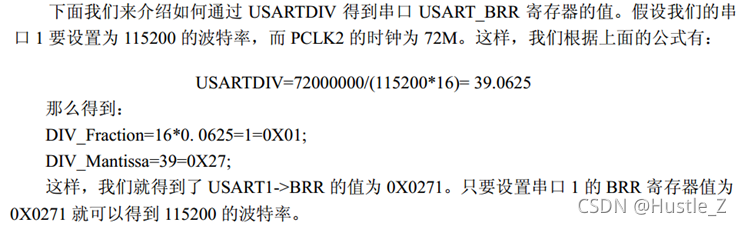

波特率计算方法



二、串口操作相关库函数

void USART_Init();  //串口初始化：波特率，数据字长，奇偶校验，硬件流控以及收发

void USART_Cmd(); //使能串口

void USART_ITConfig(); //使能相关中断

void USART_SendData(); //发送数据到串口，DR

unit16_t USART_ReceiveData(); //接受数据，从DR读取接受到的数据

FlagStatus USART_GetFlagStatus(); //获取标志状态位

void USART_ClearFlag(); //清除状态标志位

ITStatus USART_GetITStatus(); //获取中断状态标志位

void USART_ClearITPendingBit();  //清除中断状态标志位

三、串口配置的一般步骤（PA9,PA10）

① 串口时钟使能，GPIO时钟使能：RCC_APB2PeriphClockCmd();

② 串口复位：USART_DeInit(); 这一步不是必须的

③GPIO端口模式设置：GPIO_Init(); 模式设置为GPIO_Mode_AF_PP

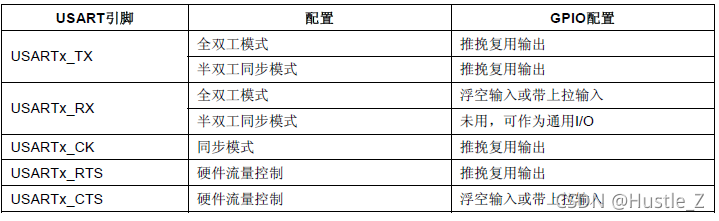

GPIO设置参考中文手册8.1.11

④串口参数初始化：USART_Init();

⑤开启中断并且初始化NVIC（如果需要开启中断才需要这个步骤）NVIC_Init(); USART_ITConfig();

⑥使能串口:USART_Cmd();

⑦编写中断处理函数：USARTx_IRQHandler();

⑧串口数据收发：

    void USART_SendDtata(); //发送数据到串口，DR

     unit16_t USART_ReceiveData(); //接受数据，从DR读取接受到的数据

⑨串口传输状态获取：

      FlagStatus USART_GetFlagStatus(USART_TypeDef* USARTx,unit16_t USART_FLAG);

       void USART_ClearITPendingBit(USART_TypeDef* USARTx,unit16_t USART_IT);
