HCIP第十八天

链路聚合 --- 可以将多个物理接口捆绑成一个逻辑接口，  即将N条物理链路聚合为一条逻辑链路。可以在不升级硬件的条件下，  达到增加带宽的效果。

我们将逻辑链路，  称为聚合链路，  在华为设备中称为ETH-TRUNK链路(这个技术是针对以 太网技术设计的)  。我们将每一条物理链路称为成员链路；  我们将聚合后的逻辑接口称为聚合 接口，  在华为设备中称为ETH-TRUNK接口，  之前的物理接口被称为成员接口。

链路聚合技术的要求：

1，  通道的所有物理接口应该具有相同传输速率，  双工模式，  相同的类型(ACCESS或TRUNK)  包括接口的放通的允许列表以及PVID。

2，  通道的对端必须是同一台设备。

配置

1，  创建聚合接口

[sw2]interface Eth-Trunk 0

[sw2-Eth-Trunk0]

2，  将物理接口划入到聚合接口中

[sw2-Eth-Trunk0]trunkport GigabitEthernet 0/0/1 0/0/2

[sw1]interface Ethernet 0/0/1   --- 也可以直接进入到物理接口，  将其划入到对应的 聚合接口中

[sw1-Ethernet0/0/1]eth-trunk 0

注意：  华为设备为了保证聚合的接口状态机配置均相同，  做了如下限制 1，  在聚合之前，  所有接口不能进行任何配置操作

2，  聚合之后，  所有操作均在聚合接口中操作，  而不能在物理接口中进行操作

华为设备的聚合链路默认采用的是基于流的负载分担。   --- 华为设备默认通过源IP和目标IP来区分不同的数据流

[sw2-Eth-Trunk1]load-balance ?  --- 可以修改数据流的判断方式

dst-ip       According to destination IP hash arithmetic

dst-mac      According to destination MAC hash arithmetic

src-dst-ip   According to source/destination IP hash arithmetic

src-dst-mac  According to source/destination MAC hash arithmetic

src-ip       According to source IP hash arithmetic

src-mac      According to source MAC hash arithmetic

[r1-Eth-Trunk0]undo portswitch  ---- 将二层接口改为三层接口

[r1-Eth-Trunk0]

VRRP --- 虚拟路由器冗余协议

VRRP目前存在两个版本 --- VRRP V2 --- IPV4 --- 华为设备默认使用的是VRRP V2 --- VRRP V3 --- IPV6

在VRRP中存在一个组的概念 --- 将所有需要协同工作的路由器(并不一定只有两台设   备，  也可以存在多台设备)  ，  放到同一个VRRP组中。为了区分不同的VRRP组，  我们需 要给每个组设计一个VRID --- 8位二进制构成 --- 一个VRRP组需要一个虚拟的网关，  这 个网关需要配置一个虚拟的IP地址 --- 1，  必须得手工指定，  2，  必须和物理网关接口IP 地址配置在同一个网段中。   --- 并且会自动生成一个虚拟的MAC地址。   ---- 0000 -      5e00 - 01XX --- 最后8位二进制使用该组的VRID来标识。

VRRP的工作过程：

网关接口配置激活VRRP，  则所有网关接口都将发送VRRP的数据包，  进行主备关系选举， (先比较优先级，  8位二进制构成，  取值范围为1 - 255，  默认值为100；  优先级大的当  选为主，  其余设备为备份。如果优先级相同，  则比较接口的IP地址，  IP地址大的为         主。)  选举结束后，  仅主会周期性的发送VRRP数据包(发送周期默认为1S)  ，  其余备  份设备仅侦听，  若在3.6S(3 X 周期时间 + 偏移时间(256 - 优先级)  / 256)  内没有收 到主发送的VRRP数据包，  则将判定主失效，  将重新进行选举。

[r2-GigabitEthernet0/0/0]vrrp vrid 10 virtual-ip 192.168.1.254 --- 接口激活VRRP

需要协同工作的网关设备需要放到同一个VRRP组中，  则VRID必须配置相同。

在华为设备中，  虚拟的IP可以使用物理接口的IP地址，  其效果是该接口设备直接被

认定为主，  优先级设置为255。

[r3-GigabitEthernet0/0/0]display vrrp --- 查看VRRP的配置信息

Preempt : YES ---- VRRP协议默认是开启抢占模式的，  但是只针对有线级有效 [r3-GigabitEthernet0/0/0]vrrp vrid 10 priority 110 --- 修改优先级

[r3-GigabitEthernet0/0/0]vrrp vrid 10 track interface GigabitEthernet 0/0/1 reduced 50  --- 上 行链路追踪。如果追踪的接口出现故障，  则将执行对应的动作。目前的动作是将优先级 减少50。(如果后面不带动作，  则默认优先级减10)

IPV6

IANA --- 因特网地址分配组织

IPV6地址 --- 128位二进制

1，    “无限”的地址空间：  因为IPV6地址由128位二进制构成，  所以其地址数量是非常多 的。

2，  层次化的地址结构：  所谓层次化的地址结构其实就是指地址分配更加合理，  更利于 汇总。主要由IANA组织来完成。

3，  即插即用：  SLAAC --- 无状态地址自动配置 --- 只需要拥有网关设备，  则将自动下发 一个IPV6地址。

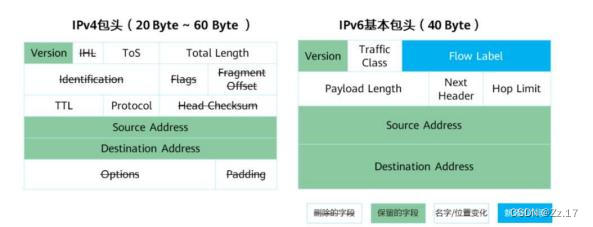

4，  简化了报文的头部：

TOS --- 服务类型 --- Traffic Class --- 流量分类

TTL --- 生存时间 --- HOP Limit --- 跳数限制

Protocol --- 协议 --- next header --- 下一个头部

名称变化，  描述的更加准确

Flow Label --- 流标签 --- 可以用来区分和标记不同的流量，  便于做Qos，  目前并没有启 用。

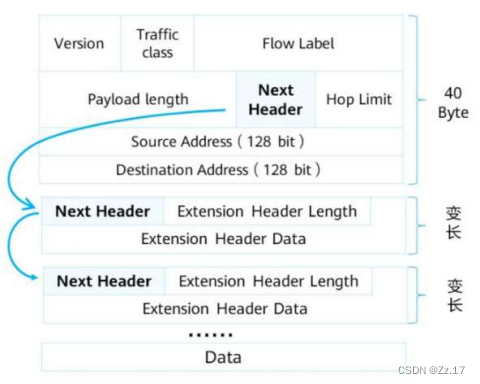

删除的部分(简化的部分)   --- 头部长度 --- 主要是因为下面的选项字段也被删除了， 导致IPV6包头从一个可变长头部变为定长头部，  支持硬件处理。

--- 校验和 ---- 因为各个层次的协议封装时，  都会存在校验 和来确保数据的完整性，  但其实只需要校验一次就可以，  所以，  完全可以删除掉。

5，  保证端到端网络的完整性：  在IPV4网络当中，  因为NAT技术的存在，  导致端到端网 络完整性遭到破坏，  而IPV6中因为地址足够多，  不需要运行NAT技术，  所以，  可以保证 其完整性。

6，  安全性增强：  在IPV6中，  为了保证数据传输的安全性，  专门设计了一套IPSEC(因特 网协议安全协议)  体系，  当然，  目前IPV4也可以使用IPSEC来保证安全。

7，  增强Qos特性：  主要体现在增加了流标签字段，  更方便完成Qos，  但是，  目前尚未启 用。

IPV6地址

--- 128位二进制  ---- 冒分16进制

2001：  0123：  0000：  4560：  0000：  0000：  0000：  001A  --- 首选格式 A = a

压缩格式的方式：

1，  每一段前导0可以省略，  如果一段全是0，  则至少保留1个，  拖尾的0不能省略； 2001： 123： 0： 4560： 0： 0： 0： 1A

2，  如果存在一个或多个整段全0的情况，  可以使用“：：  ”来表示，  但整个IPV6地址的 压缩格式中最多只能有1个"::"

2001：  123：  0：  4560：：  1A ---- 压缩格式

内嵌IPV4地址格式 --- 前96位用IPV6的冒分十六进制来表示，  后32位按照IPV4点分十进

制来表示

：：  192.168.1.1

在IPV6地址中，  也需要区分网络位和主机位，  网络位在IPV6中被称为网络前缀，  主机位在 IPV6中被称为接口标识。

在IPV6地址中也需要子网掩码进行网络前缀的标识，  不过只使用简写格式

2001::1 /64  ---- IPV6地址默认掩码长度为64位

IPV6地址接口标识的生成方法：

1，  手工配置

2，  EUI-64规则自动生成 --- 1，  在接口MAC地址的第25开始，  插入  FFFE  16位二进 制。

2，  将生成的64位2进制中的第7位取反

02e0:fcFF:FE64:5980

[r1-GigabitEthernet0/0/0]ipv6 address 2002:: 64 eui-64  --- 通过EUI-64规则自动生成接口标 识

----- IPV6地址支持多宿主。(一个接口可以配置多个IPV6地址)  ---- 华为设备一个接 口可以配置多个不同网段的IPV6地址。

3，  设备随机生成接口ID

IPV6地址分类

单播地址，  组播地址，  任播地址 --- 任播地址也是标定一个组，  但是，  一个数据包其目 标地址为任播地址，  效果是将会发送给该组所有设备中距离本地路由意义上最近的目标。

注意：  在IPV6地址中不存在广播地址，  直接使用组播地址来代替

单播地址的分类：

1，  GUA地址 --- 全球单播地址

相当于IPV4中的公网地址

2000:: /3 ---- 2000:0000:0000:0000:0000:0000:0000:0000 -- 3FFF:FFFF:FFFF:FFFF:FFFF:FFFF:FFFF:FFFF

2001:: /16   ---- 目前商用获取到的IPV6的GUA地址

2002:: /16   ---- 针对6to4隧道使用的

2，  ULA地址 --- 唯一本地地址

相当于IPV4中的私网地址

这部分地址不能出现在IPV6的公网路由当中，  并且，  因为IPV6地址足够多，  所以其

私网地址可以保证唯一性。

FC00:: /7  ---- 1111110 0

FD:: /8 --- 目前使用的地址段

FC:: /8 --- 目前暂未启用

3，  LLA地址 --- 本地链路地址

这个地址在IPV6体系中非常重要，  只要接口可以配置IPV6地址，  则都将会自动配置

一个本地链路地址。

FE80:: /10 --- FE80:: /64 --- 前缀固定的情况下，  将会自动按照EUI-64的规则生成 接口标识。

因为IPV6地址支持多宿主，  所以，  一个接口可能存在多个IPV6地址，  在动态路由协 议计算路径写下一跳时，  只选择其中一个来写，  一般的地址可能被更改，  导致不稳 定，  所以，  动态路由协议一般使用接口的本地链路地址来作为下一跳。

组播地址

FF:: /8

RIPV2 --- 224.0.0.9   --- FF02::9  ---- 33：  33：  00：  00：  00：  09

OSPF --- 224.0.0.5，  224.0.0.6  ---- FF02::5，  FF02::6  ---- 33：  33：  00：  00：  00： 05，   ---- 33： 33： 00： 00： 00： 06

224.0.0.1 ---- 针对所有具有IP地址接口的节点  --- FF02::1 ---- 33：  33：  00：  00： 00：  01

224.0.0.2 ---- 针对所有路由设备 --- FF02::2 ---- 33：  33：  00：  00：  00：  02

FF02 --- IPV6当中本地链路组播的前缀 ---- 会对应一个组播MAC地址 ---- 33:33 + 32(IPV6地址的后32位)

在IPV6的组播地址中，  还有一类组播地址 --- 被请求节点组播 --- 一个接口配置IPV6地 址之后，  将自动加入被请求节点组播组中 --- FF02::1:FF --- 前104位固定，  后24位为 IPV6地址的后24位

2001::1   ---- FF02::1:FF00:1   ---- 33:33:ff00:1

1，  ::  --- 等同于IPV4中的0.0.0.0，  1，  可以代表没有地址(DHCPV6)  2，  可以代表所 有地址(缺省)

2，  ::1 --- 相当于IPV4中的127.0.0.1

IPV6的配置

ICMPV6协议 --- 在IPV6体系下，  ICMPV6协议除了可以实现IPV4下的功能外，  还集成多 个重要的功能。

他集成NDP协议(邻居发现协议)   ---- 相当于是IPV4当中的ARP协议。 他可以实现SLAAC机制 ---- NDP协议

他可以实现Path-MTU发现机制 ---- PMTUD --- 发现最小的MTU --- 在IPV6中，  路由生 成后，  会发送ICMPV6报文去检测到达目标网段中最小MTU(PMTU)  ，  之后，  发送数 据包时直接按照最小的MTU值来进行分片。

ICMPV6 --- ECHO REQUEST --- type：  128

ECHO REPIY  ---- type:129

一个接口正式发送IPV6报文之前，  将会经历三个阶段：

1，  获取IPV6地址

      ---- 1，  全球单播地址(GUA地址)

                     1，  手工配置；

                     2，  无状态自动配置(NDP)   --- 不需要服务器，  只需要存  在一个网关，  并且他具有IPV6地址，  则接入的终端设备都将会获得一个IPV6地址。

路由器请求报文(RS)   --- type --- 133 --- 终端设备 接入需要IPV6地址则发送该报文寻找网关设备

路由器通告报文(RA)   --- type --- 134 --- 网关设备 将回复RA报文，  里面将包含网络前缀。

注意：  除了有以上请求方法外，  还可以让网关设备周 期下发自己的网络前缀，  华为设备默认关闭该功能。 但注意，  无状态自动配置不会下发DNS等额外信息， 所以，  一般针对大批量，  不需要上网的物联网设备来 使用。当然，  无状态自动配置也可以和有状态自动配 置结合使用。

                   3，  有状态自动配置(DHCPV6)

      --- 2，  本地链路地址(LLA)

2，  DAD --- 地址冲突检测

3，  地址解析阶段

2，  3阶段在IPV6中都由NDP协议来完成。

邻居请求报文 ---- NS --- type:135  --- 相当于ARP请求报文

邻居公告报文 ---- NA --- type:136  --- 相当于ARP应答报文

ARP --- 请求报文 --- SIP：  自己IP；  DIP：  被请求者IP

NDP --- NS ---- SIP：  自己IP；  DIP：  被请求节点组播

应答报文相同，  都是以单播的形式回复。

IPV6地址配置

[r1]ipv6   ---- 全局激活IPV6，  只有激活后，  该设备才会转发IPV6报文

[r1-GigabitEthernet0/0/0]ipv6 enable  --- 只有执行这个命令，  该接口才可以配置IPV6地址

[r1-GigabitEthernet0/0/0]ipv6 address 12::1 64 --- 配置IPV6地址

[r1]display ipv6 interface brief  --- 查看IPV6地址配置情况

静态路由配置

[r1]ipv6 route-static 2:: 64 12::2

[r1]display ipv6 routing-table  --- 查看IPV6路由表

[r1]ping ipv6 3::3 --- ping

RIPNG配置

[r1]ripng  --- 启动RIPNG进程

[r1-GigabitEthernet0/0/0]ripng 1 enable  --- 在接口中宣告

OSPFV3配置

[r1]ospfv3 1  --- 启动进程

[r1-ospfv3-1]

[r1-ospfv3-1]router-id 1.1.1.1 --- 配置RID

[r1-GigabitEthernet0/0/0]ospfv3 1 area 0 --- 在区域中宣告

MP-BGP配置

[r1]bgp 1

[r1-bgp]router-id 1.1.1.1

[r1-bgp]peer 2::2 as-number 1

[r1-bgp]peer 2::2 connect-interface LoopBack 0

[r1-bgp]ipv6-family

[r1-bgp-af-ipv6]peer 2::2 enable

[r1]display bgp ipv6 peer  --- 查看IPV6邻居表

[r1-bgp-af-ipv6]network 1:: 64 --- 发布路由

[r1]display bgp ipv6 routing-table  --- 查看IPV6BGP表

IPV4和IPV6的过渡

1，  通过GRE隧道来实现

1，  必须知道对端公网IPV4地址

2，  必须有到达对方IPV6网段的路由

2，  6to4隧道

在IPV6中还存在一种地址 --- IPV4兼容地址

2002:: /16   ---- 针对6to4隧道使用的 --- 这些都是给IPV4兼容地址所预留

12.0.0.1 --- 00001100 00000000 00000000 00000001

2002:0C00:0001：：   /48

[r1-LoopBack0]ipv6 address 2002:c00:1::1 64

[r1]int t 0/0/0

[r1-Tunnel0/0/0]ipv6 enable

[r1-Tunnel0/0/0]ipv6 address 2002:c00:1:1::1 64

[r1-Tunnel0/0/0]tunnel-protocol ipv6-ipv4 6to4

[r1-Tunnel0/0/0]source 12.0.0.1

23.0.0.2 --- 00010111.00000000.00000000.00000010

2002:1700:2:: /48

[r3]ipv6 route-static 2002:: 16 Tunnel 0/0/0 --- 添加汇总路由

3，  双栈
