Allegro PCB Editor测量报告元素说明

于 2024-12-06 09:27:52 发布
阅读量398 收藏 1
点赞数 4
分类专栏： Allegro学习笔记 文章标签： 笔记
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.youkuaiyun.com/m0_59825000/article/details/144281648
版权

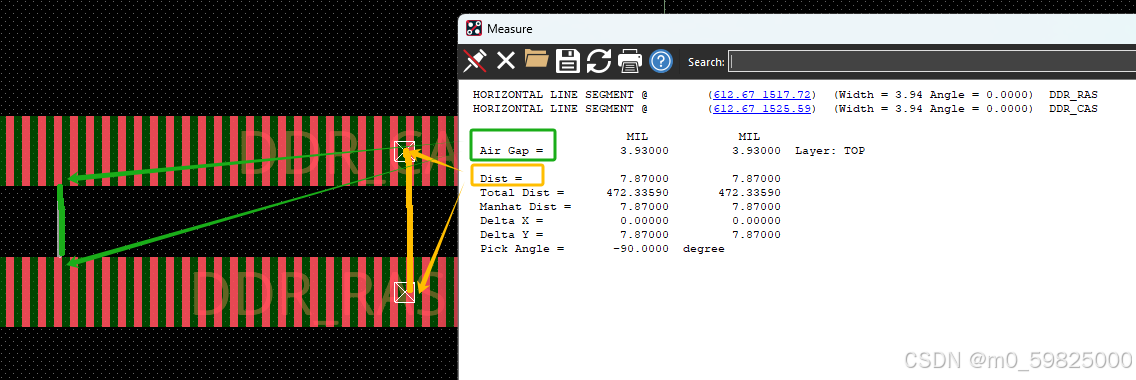

在这里插入图片描述
Air Gap:两线之间空余地方的距离
Dist：两测量点之间的距离
Total Dist：最近几次测量的距离的总和
Manhat Dist：Delta X+Delta Y的和
Delta X：X方向的距离
Delta Y：Y方向的距离
