引言
在现代电子系统中,单片机与各种功能芯片的协同工作是实现复杂功能的关键。其中,译码器作为一种能够将二进制代码转换为特定输出信号的逻辑电路,在信号分配、地址选择等方面发挥着重要作用。74HC154作为一款常用的4 - 16线译码器,与STC89C52单片机配合使用,可以构建出功能多样的数字系统。本文将详细介绍基于STC89C52的74HC154译码器的应用,并通过Proteus仿真来展示其实际效果。
相关理论基础
STC89C52单片机概述
STC89C52是宏晶科技生产的低电压、高性能CMOS 8位单片机,片内含8KB的可反复擦写的Flash程序存储器和256B的随机数据存储器(RAM)。它采用8051内核,兼容标准MCS - 51指令系统。其丰富的I/O口资源以及内置的定时器、中断系统等,使其能够灵活地与外部设备进行交互。在本应用中,STC89C52主要负责生成控制信号,对74HC154译码器进行驱动。
74HC154译码器原理

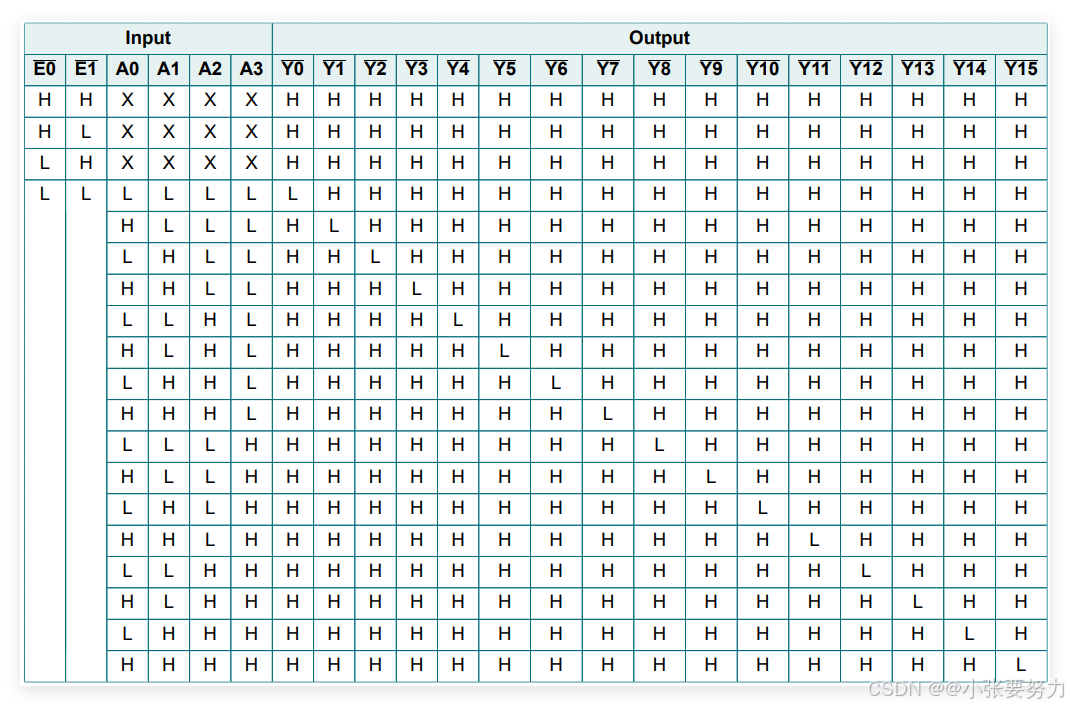

74HC154是一款高速CMOS器件,属于4 - 16线译码器。它具有两个低电平有效的使能输入端E1和E2,只有当这两个使能端同时为低电平时,译码器才会工作。当4个数据输入端A、B、C、D接收到不同的二进制组合(共16种)时,对应的16个输出端Y0 - Y15会输出低电平,其余输出端则为高电平。这种特性使得74HC154可以在众多数字系统中用于地址译码、数据分配等场景。例如,在存储器扩展电路中,可用于选择不同的存储芯片;在显示电路中,可用于控制多个显示单元的选通,真值表如下:
电路设计
硬件组成
1. STC89C52单片机模块:作为整个系统的核心,其正常运行依赖于稳定的时钟电路和可靠的复位电路。时钟电路由一个12M的晶振以及两个22pF的电容组成,晶振产生的振荡信号经过电容的耦合和滤波,为单片机内部的各个功能模块提供精准的时钟信号,确保指令的准确执行。复位电路则由一个10k的电阻和一个10uF的电容构成,在上电瞬间或手动复位时,通过电容的充放电过程,使单片机的复位引脚RST维持一段时间的高电平,从而完成复位操作,使单片机进入初始状态。
2. 74HC154译码器模块:该模块接收来自STC89C52单片机的4位二进制控制信号。其使能端E1和E2直接接地,保证译码器始终处于使能状态,随时可以对输入的二进制代码进行译码。数据输入端A、B、C、D与单片机的I/O口相连,单片机通过向这些端口输出不同的二进制组合,控制74HC154的输出状态。
3. 显示模块:由红色和绿色的LED条形图组成,用于直观地显示74HC154的译码结果。每个LED通过一个220Ω的限流电阻连接到74HC154的输出端,限流电阻的作用是限制通过LED的电流,防止电流过大损坏LED,同时确保LED能够正常发光。
Proteus仿真搭建

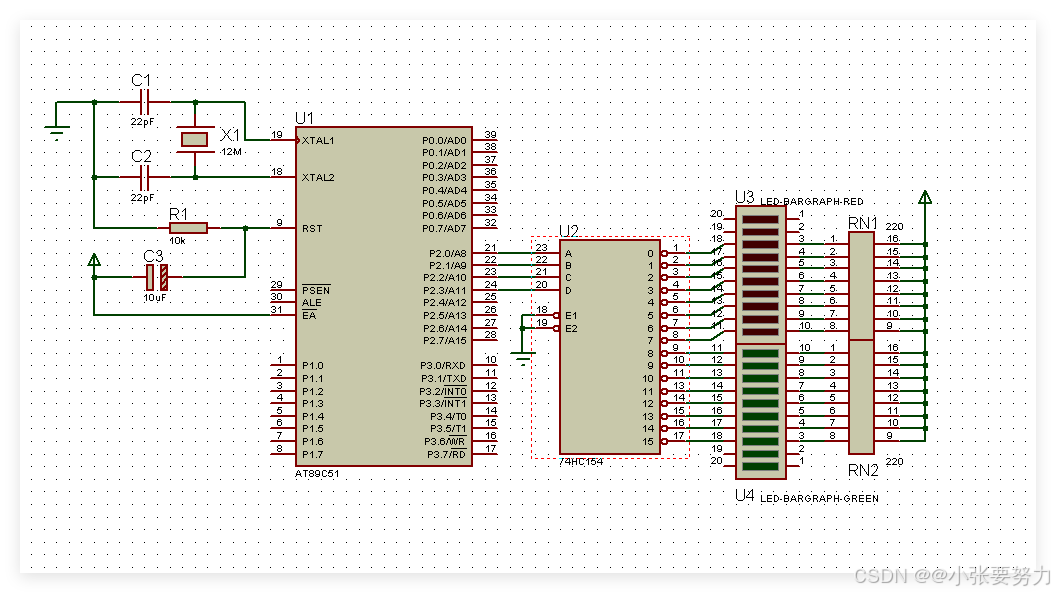

在Proteus软件中,首先从元件库中依次选取STC89C52、74HC154、LED条形图(红色和绿色)、12M晶振、22pF电容、10k电阻、10uF电容以及220Ω电阻等元件。然后按照电路原理图的连接关系,使用软件提供的连线工具将各个元件正确连接起来。在连接过程中,要注意元件引脚的对应关系,确保电路的正确性。同时,合理布局元件,使电路图清晰易读,便于后续的调试和分析。
程序设计
本次程序采用C语言编写,主要目的是通过STC89C52单片机的I/O口向74HC154译码器发送不同的4位二进制代码,从而控制LED条形图的点亮情况。
在上述程序中,`delay`函数用于实现简单的延时功能,通过控制循环次数来调整延时的长短。在`main`函数中,使用一个`for`循环,依次将0到15的数值(对应的二进制代码为0x00到0x0F)输出到单片机的P2口,P2口与74HC154的输入端相连,从而控制74HC154的输出状态,进而点亮对应的LED。每次输出代码后,调用`delay`函数使LED的点亮状态保持一段时间,以便观察仿真效果。
#include <reg52.h>
#define uint unsigned int
#define uchar unsigned char
void Delay(uint x)
{
uchar i;
while(x--)
{
for(i=0;i<120;i++);
}
}
void main()
{
while(1)
{
P2 = (P2+1)%16;
Delay(50);
}
}
仿真结果

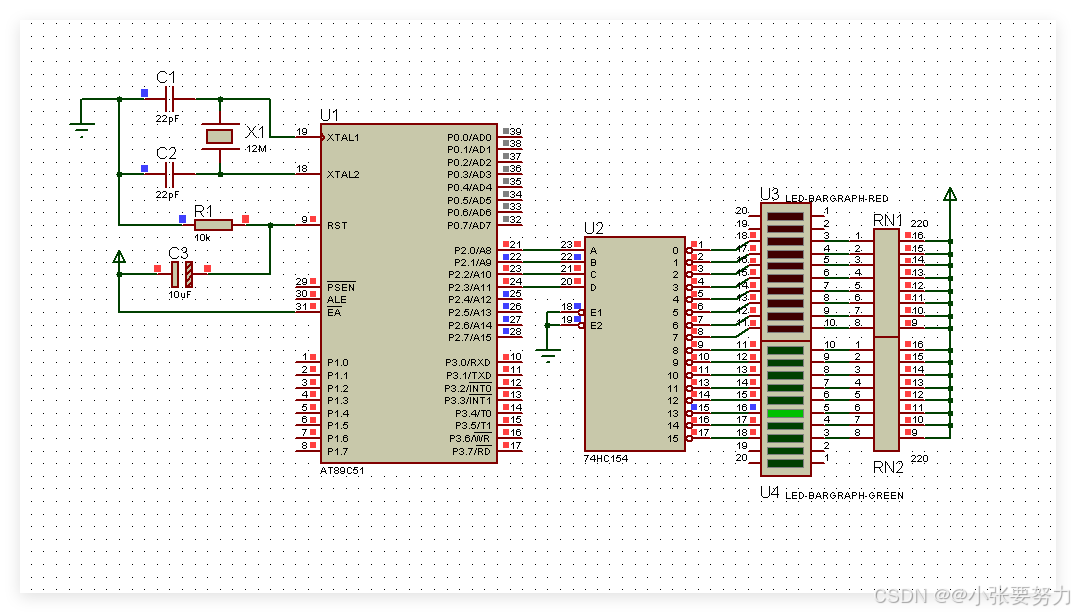

在Proteus软件中加载编写好的程序,并启动仿真。可以观察到红色和绿色的LED条形图按照程序设定的顺序依次点亮。当单片机向74HC154发送0x00时,对应的第一个LED点亮;发送0x01时,第二个LED点亮,以此类推,直至发送0x0F时,第十六个LED点亮。这表明74HC154译码器在STC89C52单片机的控制下能够正常工作,准确地将输入的二进制代码转换为相应的输出信号,实现了预期的译码和显示功能。
结论
通过Proteus仿真,成功验证了基于STC89C52的74HC154译码器应用的可行性。这种设计方案利用了STC89C52单片机的控制能力和74HC154译码器的信号转换功能,构建了一个简单而有效的数字显示系统。该应用不仅在实验教学中可以帮助学生理解译码器的工作原理和单片机的编程方法,在实际工程中,如工业控制中的设备选通、智能仪表的显示控制等领域也具有广泛的应用前景。 同时,通过本次仿真和设计,也为进一步拓展和优化基于单片机和译码器的数字系统提供了基础和参考。
