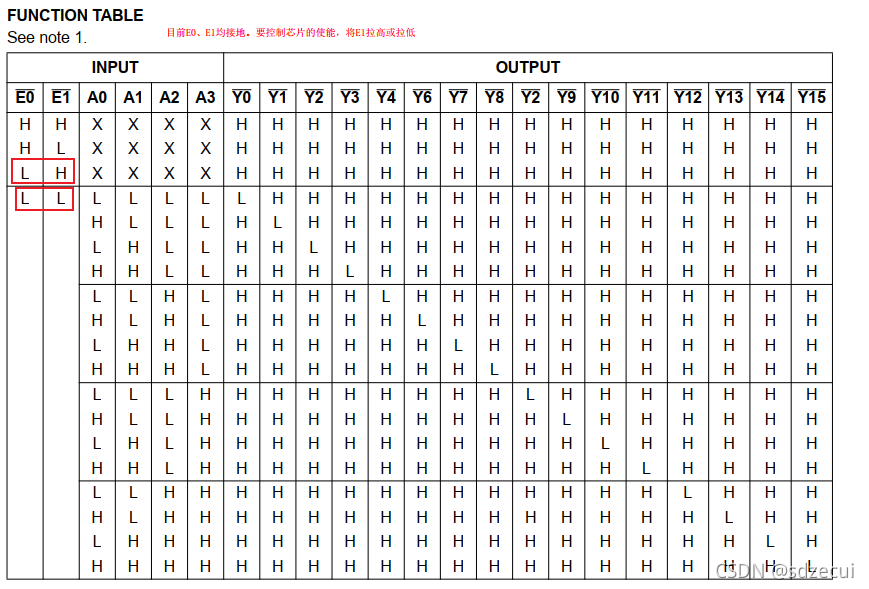

74HC154真值表

电路修改

增加一个网络标号

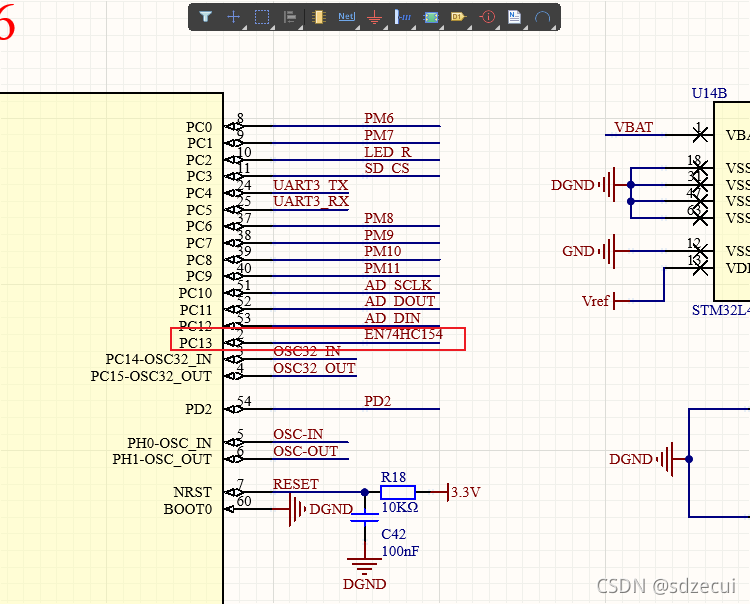

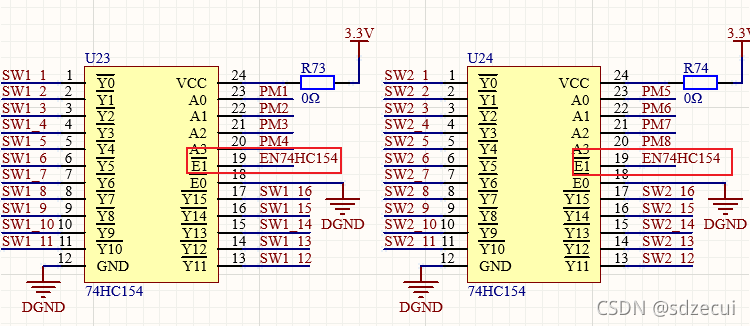

修改74HC154使能

修改电阻阻值

• R7 100Ω—>1KΩ
• R10 10KΩ—>5KΩ
• R53变为500Ω，R54变为700Ω，R55变为2K，R56变为5K
• R20 1K—>10K
• R8、R13、R21、R27变为0Ω
• R12、R26变为0Ω
• R5、R15变为0Ω
• R3、R9、R16、R22变为200Ω
• R17、R23变为0Ω
• R47变为0Ω
• R51变为0Ω

修改电容值

• CC1 47uF—>10uF
• C17、C24、C41、C51改为0.1uF
• C1改为10uF，C2改为0.1uF
• C14、C23、C39、C50变为10uF
• C25变为10uF、C26变为0.1uF
• C5 C16变为10uF，C4 C15变为0.1uF

注意不要焊接的

• R45、R46、R50
• R48、R52
• R11、R24
• R34或R35
