引言
在众多电子系统中,人机交互界面至关重要。字符液晶显示器作为一种常用的输出设备,能够直观地呈现信息。本文聚焦于基于 STC89C52 单片机的 2×20 串行字符液晶演示系统,详细介绍如何实现串口发送字符在该液晶屏幕上清晰显示。
STC89C52 单片机概述
STC89C52是一款由宏晶科技推出的低功耗、高性能 CMOS 8 位微控制器。它内置 8K字节系统可编程 Flash 存储器,拥有丰富的硬件资源,如 32 个可编程 I/O 口线、2 个 16 位定时器 / 计数器、6 个中断源等。其工作电压范围为 5.5V - 3.3V,最高工作频率可达 35MHz,在众多小型电子设备中应用广泛。
2×20 串行字符液晶介绍
硬件结构
2×20 串行字符液晶能够显示两行,每行 20 个字符。它主要由液晶显示模块(LCD Module)、控制器(Controller)和驱动器(Driver)组成。液晶显示模块通过液晶分子的排列变化来显示字符,控制器负责接收和处理来自外部的控制指令与数据,驱动器则将控制器处理后的信号转化为驱动液晶显示的电压信号。
工作原理
串行字符液晶通过串行通信接口接收数据。在接收到数据后,控制器会根据指令将数据解析为字符的显示代码,并将其存储在显示缓冲区中。驱动器根据显示缓冲区中的内容,驱动液晶显示模块显示相应的字符。例如,当接收到字符 “A” 的 ASCII 码时,控制器会将其转换为液晶显示模块能够识别的点阵数据,从而在屏幕上显示出字符 “A”。
串口通信原理
串口通信基础
串口通信是一种设备间的串行数据传输方式,数据一位一位地按顺序传输。在本系统中,STC89C52 单片机通过其自带的串口与 2×20 串行字符液晶进行通信。串口通信有两个重要的参数:波特率和数据格式。波特率决定了数据传输的速率,常见的波特率有 9600bps、115200bps 等。数据格式则包括数据位、停止位和校验位,本系统中采用常见的 8 位数据位、1 位停止位、无校验位的格式。
串口通信过程
当 STC89C52 单片机要发送数据时,它首先将数据按指定的波特率和数据格式进行编码,然后通过串口的 TX 引脚将数据一位一位地发送出去。接收方(即 2×20 串行字符液晶)则通过其 RX 引脚接收数据,并按照相同的波特率和数据格式进行解码,从而获取发送方发送的数据。
系统硬件设计

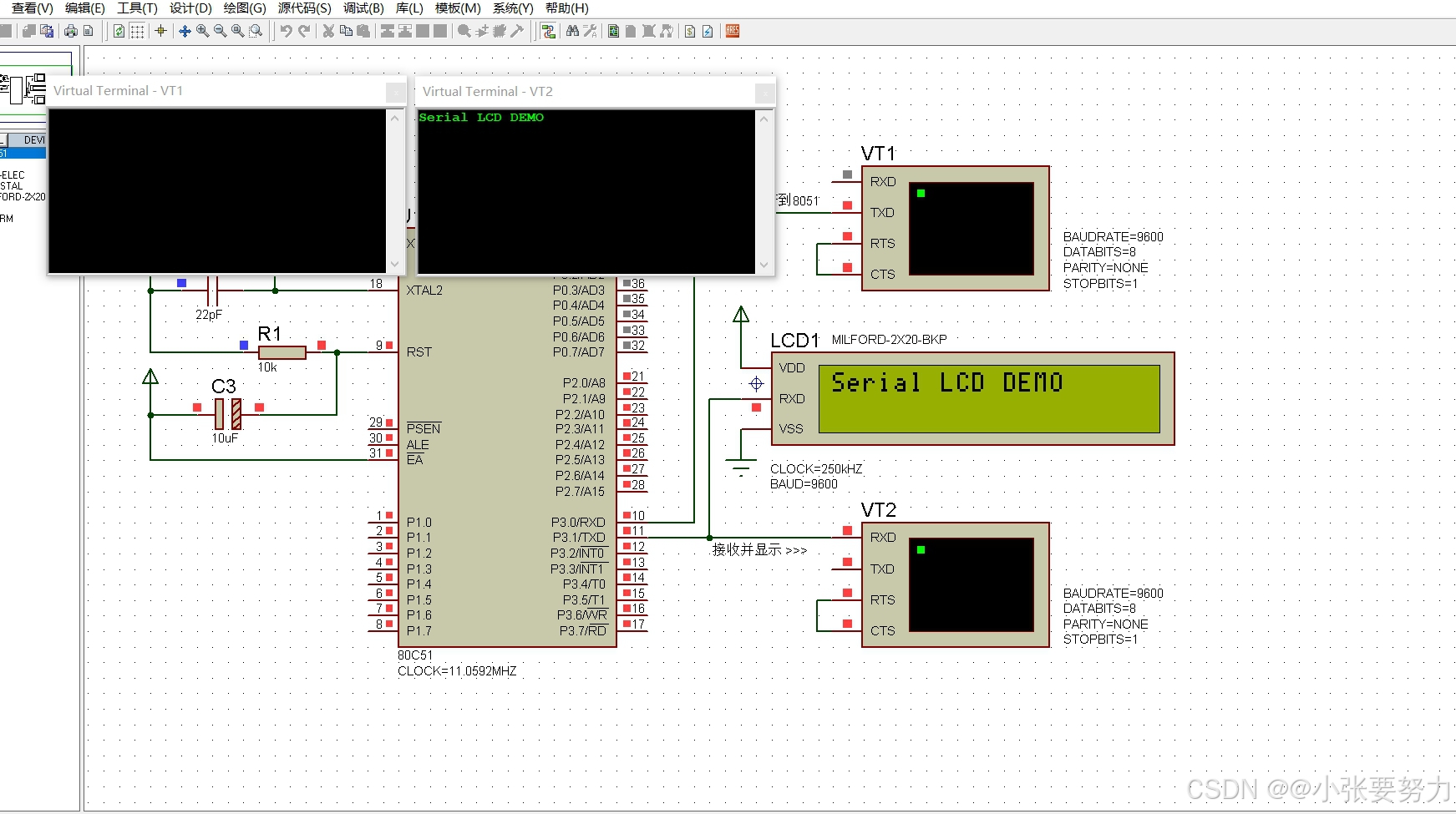

硬件连接
将 STC89C52 单片机的 P3.0(RXD)引脚与 2×20 串行字符液晶的 RX 引脚相连,P3.1(TXD)引脚与液晶的 TX 引脚相连。同时,为液晶提供 5V 电源,将其 VSS 引脚接地,VDD 引脚接 5V 电源。此外,还需连接液晶的背光电源,确保液晶屏幕能够清晰显示。
硬件电路设计考虑
在设计硬件电路时,要注意信号的抗干扰问题。例如,在串口通信线路上添加滤波电容,以减少信号噪声的影响。同时,合理布局电路板,缩短信号传输线的长度,降低信号传输过程中的损耗。
系统软件设计
主程序
void main()
{
uchar i=0,c;
TMOD = 0x20;
TH1 = 0xfd;
TL1 = 0xfd;
SCON = 0x50;
RI = 0;
TI = 0;
TR1 = 1;
DelayMS(200);
while(prompts[i] != '\0')
{
putc_to_LCD(prompts[i+1]);
DelayMS(5);
i++;
}
wrcmd(0xc0);
wrcmd(0x0d);
DelayMS(120);
while(1)
{
c = getc_from_terminal();
if(c==0x0d)
{
wrcmd(0x01);
continue;
}
if(c==0x08)
{
wrcmd(0x10);
continue;
}
putc_to_LCD(c);
DelayMS(200);
}
}
系统调试与测试
调试过程
在调试过程中,首先使用示波器检查串口通信线路上的信号是否正常,确保数据能够正确发送和接收。然后,检查液晶的初始化设置是否正确,观察液晶屏幕是否能够正常显示字符。如果出现问题,逐步排查硬件连接、软件设置等方面的错误。
测试结果
经过测试,系统能够准确地将串口发送的字符在 2×20 串行字符液晶屏幕上显示出来。无论是单个字符还是连续的字符串,都能清晰、稳定地显示,满足了设计要求。
结论
本文通过对基于 STC89C52 的 2×20 串行字符液晶演示系统的设计与实现,详细介绍了从硬件设计到软件编程,再到系统调试与测试的全过程。该系统能够可靠地实现串口发送字符在液晶屏幕上的显示,为开发更复杂的人机交互界面提供了基础。在实际应用中,可以根据具体需求进一步扩展系统功能,如增加对不同字符格式的支持、实现更复杂的显示控制等。
