本文介绍了如何在H3C交换机上配置桥接聚合，包括创建聚合端口和将端口加入组，以及为PC分配IP地址以验证链路连通性。适合学习网络配置的读者实践操作。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

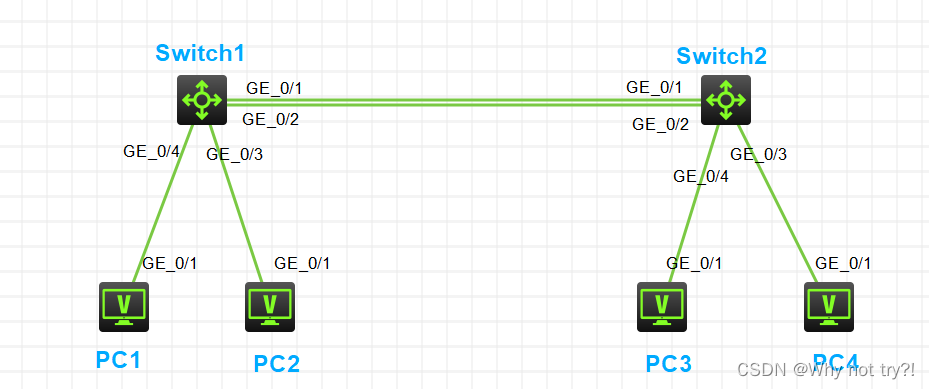

搭建拓扑图

 配置链路聚合

<H3C>system-view
System View: return to User View with Ctrl+Z.
[Swtich]sysname Swtich1
[Swtich1]interface Bridge-Aggregation 1
[Swtich1-Bridge-Aggregation1]quit
[Swtich1]interface GigabitEthernet 1/0/1
[Swtich1-GigabitEthernet1/0/1]port link-aggregation group 1
[Swtich1-GigabitEthernet1/0/1]quit
[Swtich1]interface GigabitEthernet 1/0/2
[Swtich1-GigabitEthernet1/0/2]port link-aggregation group 1

<H3C>system-view
[H3C]sysname Switch2
[Switch2]interface Bridge-Aggregation 1
[Switch2]interface GigabitEthernet 1/0/1
[Switch2-GigabitEthernet1/0/1]port link-aggregation group 1
[Switch2-GigabitEthernet1/0/1]quit
[Switch2]interface GigabitEthernet 1/0/2
[Switch2-GigabitEthernet1/0/2]port link-aggregation group 1

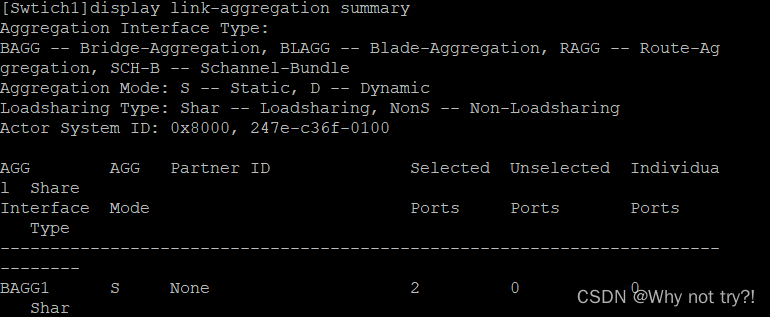

查看链路聚合信息

 可以看到，链路此时的信息

配置PC的IP

设备IP地址子网掩码
PC1192.168.0.1255.255.255.0
PC2192.168.0.2255.255.255.0
PC3192.168.0.3255.255.255.0
PC4192.168.0.4255.255.255.0

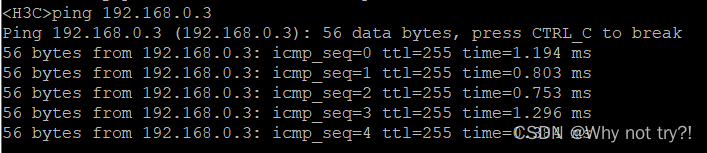

验证连通性

 这就是链路聚合的简单配置了，自己动手尝试一下吧
