实验目标

完成本实验，应该能够达到以下目标

掌握二层动态聚合配置方法

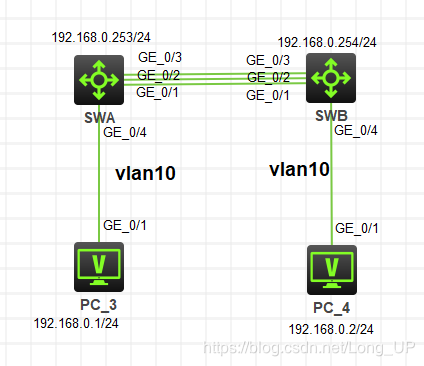

实验拓扑

在这里插入图片描述

实验过程

实验任务一配置二层动态聚合

本实验任务主要是通过配置动态链路聚合，实现数据流量在各成员端口间的分担，并采用源 MAC 地址与目的 MAC 地址相结合的聚合负载分担模式。

步骤一：搭建实验环境

首先，依照图示搭建实验环境，完成交换机 SWA 与 SWB 的链路连接。配置主机 PC_3 的IP地址为192.168.0.1/24，网关为192.168.0.253；配置主机 PC_4 的IP地址为192.168.0.2/24.网关为192 168.0.254。

步骤二：基本配置

完成 VLAN 基本配置。在 SWA 上配置 VLAN10，添加端口 GigabiEthernet 1/0/4 配置 VLAN 接口的IP地址为192.168.0.253/24。在 SWB 上配置 VLAN10 ，添加端口 GiabiEthenet 1/0/4，配置 VLAN 接口的 IP 地址为192.168.0.254/24。
SWA

[SWA]vlan 10
[SWA-vlan10]port GigabitEthernet 1/0/4
[SWA-vlan10]qu
[SWA]int vlan 10
[SWA-Vlan-interface10]ip add 192.168.0.253 255.255.255.0
[SWA-Vlan-interface10]undo shutdown
