数据波段运算及ndvi计算

一、实验名称：

数据波段运算及ndvi计算

二、实验目的：

学习数据波段运算及ndvi计算

三、实验内容和要求：

（1）实验：练习3个波段相加

fix(b1)+b2+b3

检查一下结果，原始的图和后来的都选择457三个波段，加一下是否一致

（2）实验：直接计算ndvi和波段计算器计算ndvi

直接计算：在工具栏搜索ndvi

波段运算：NDVI:(float(b4)-b3)/(b4+b3)  红波段3，近红外4

（3）实验：通过函数计算ndvi

function myNDVI,b3,b4;

return,(float(b4)-b3)/(b4+b3)

end

打开envi：e=envi()

函数使用：

myndvi(b3,b4)

（4）实验：计算三个波谱的均值

（s1+s2+s3）/3

四、实验步骤：

实验一：数据波段运算

1.启动ENVI，选择菜单 File > Open,打开数据“can_tmr.img”;

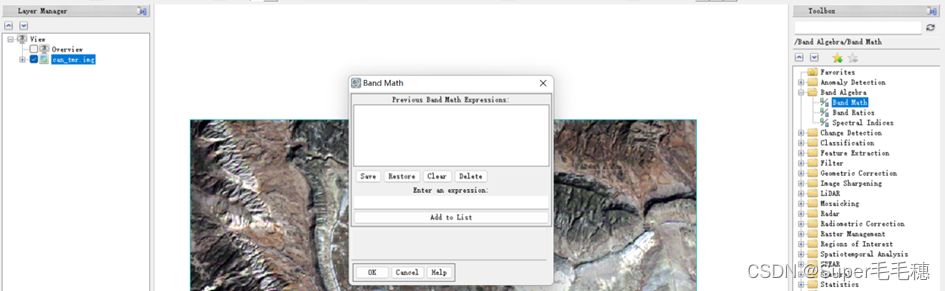

2.启动 Band Math工具，路径为Toolbox/Band Ratio/Band Math ;

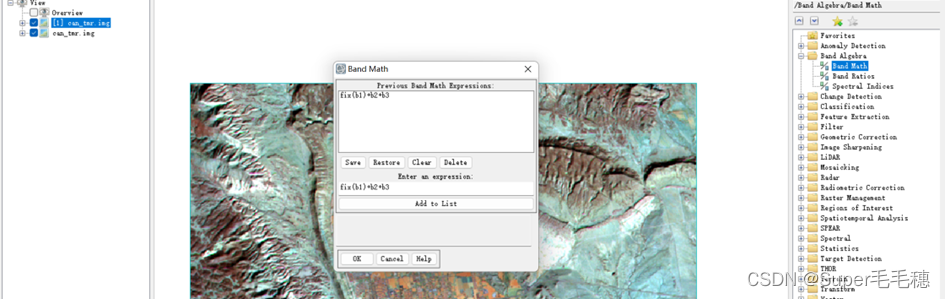

3.在 Band Math面板，在Enter an expression文本框中输入运算表达式:b1+ b2+b3，点击Add to List按钮，将表达式添加到PreviousBand Math Expression列表中;注:如果表达式存在语法错误，将不能被添加到列表中。

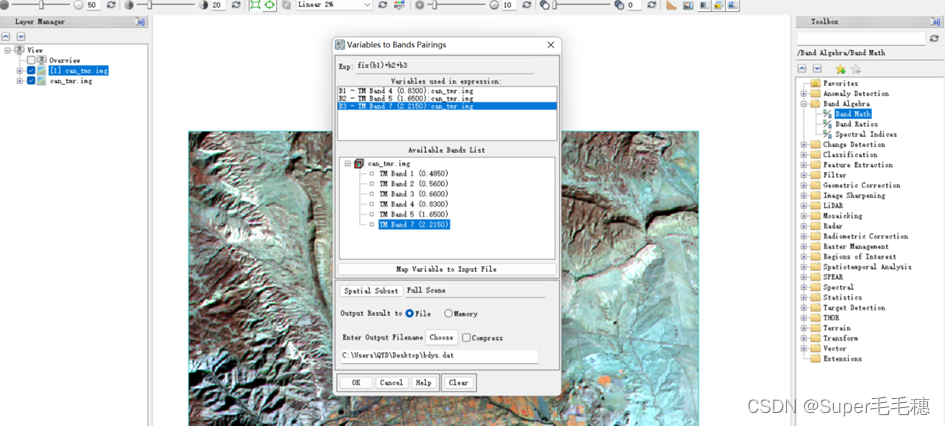

4.在 Band Math面板中，选中添加的“fix(b1)+b2+b3”，点击OK按钮，打开 Variables toBands Pairings 对话框(如图)，为运算表达式中各个变量赋图像文件或者图像波段;

5．在Variables to Bands Pairings 对话框中，Variables used in expression 列表框中选择变量b1，单击Available Bands List 中的“TM Band 1(0.4850)”。然后用同样的方法为b2和b3指定为“TM Band 2”和“TM Band 3”；

6．单击 Choose按钮，选择文件名及路径保存结果，单击 OK按钮执行运算;

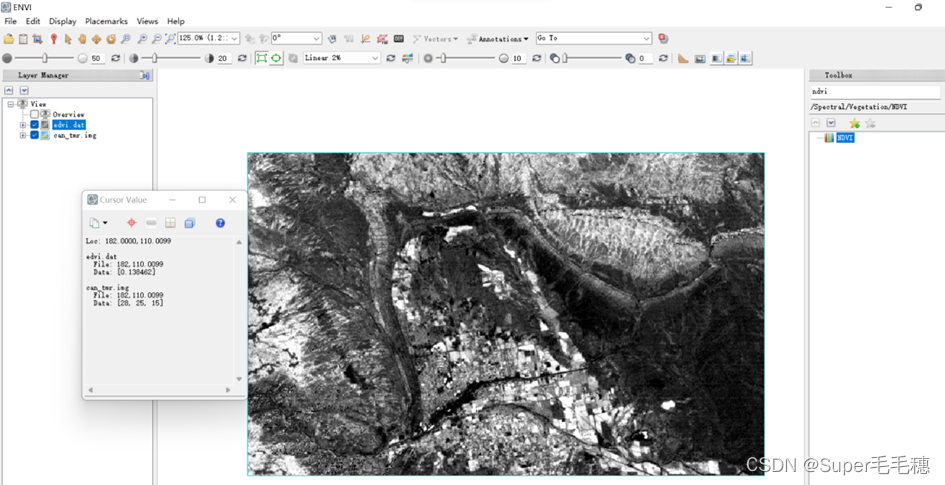

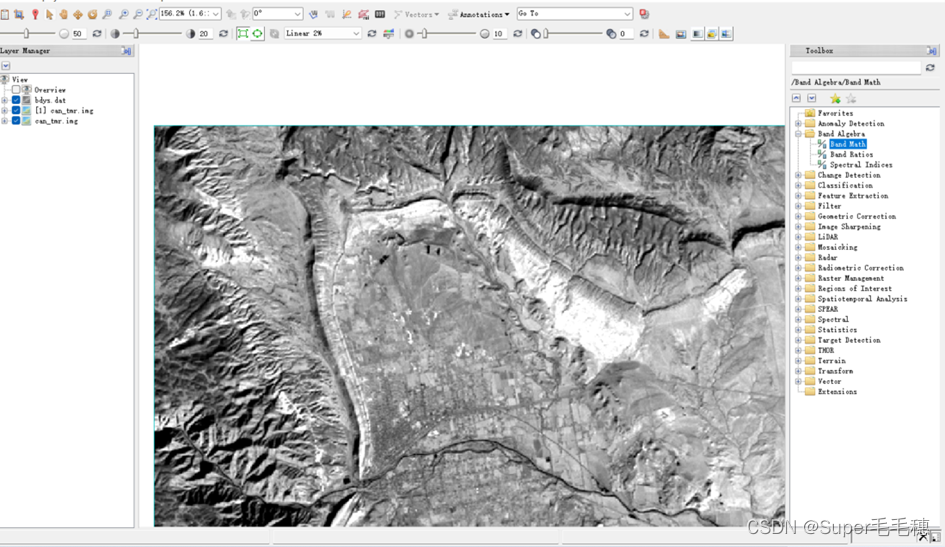

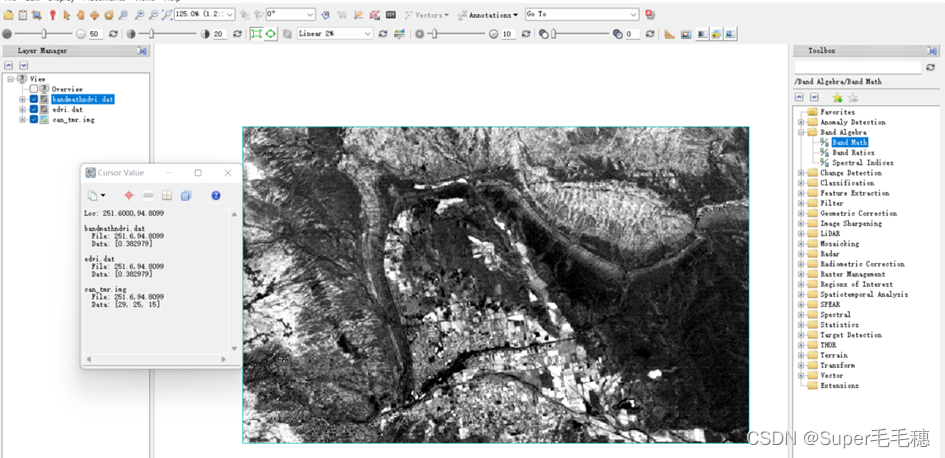

7．此时可以将输入和输出文件加载到视图中，然后点击工具栏中选择查询点查看。

实验二：直接计算ndvi和波段计算器计算ndvi

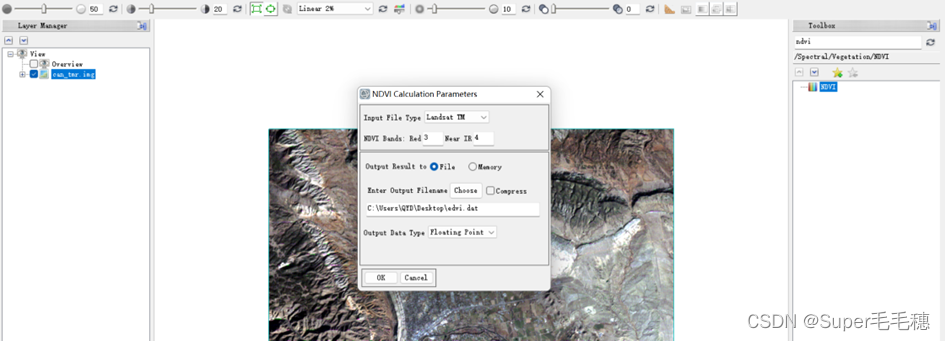

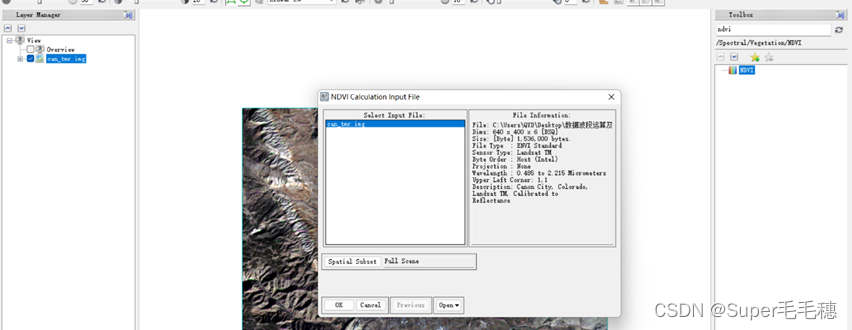

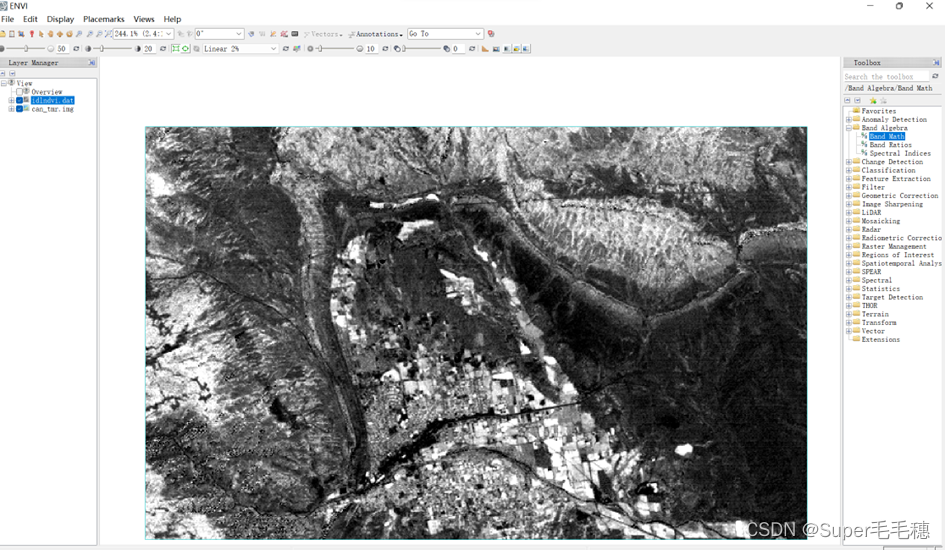

1. 在工具栏搜索ndvi红波段3，近红外4。

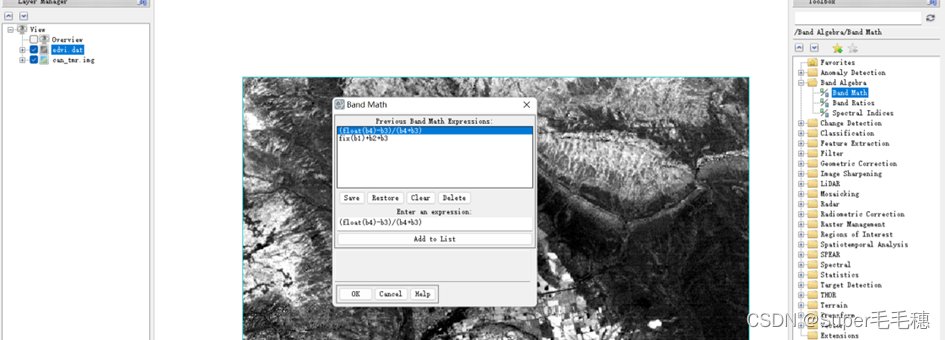

2.波段运算：NDVI:(float(b4)-b3)/(b4+b3)。

实验三：通过函数计算ndvi

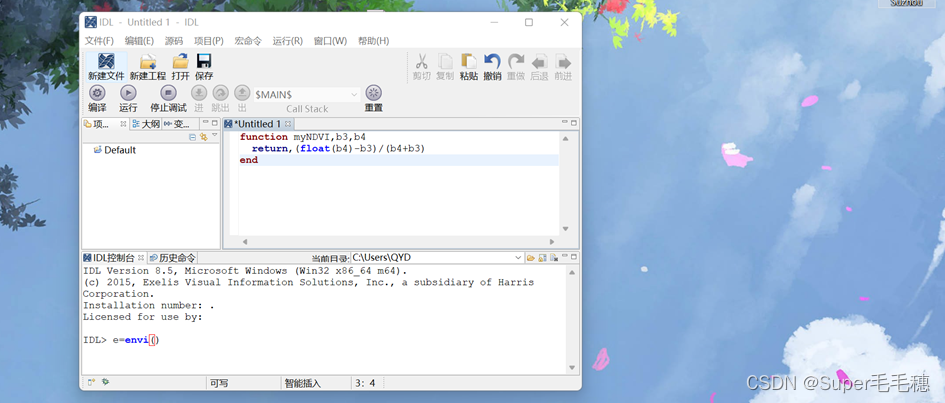

1. 启动IDL新建文件,进行编译。

function myNDVI,b3,b4;

return,(float(b4)-b3)/(b4+b3)

end

打开envi：e=envi()

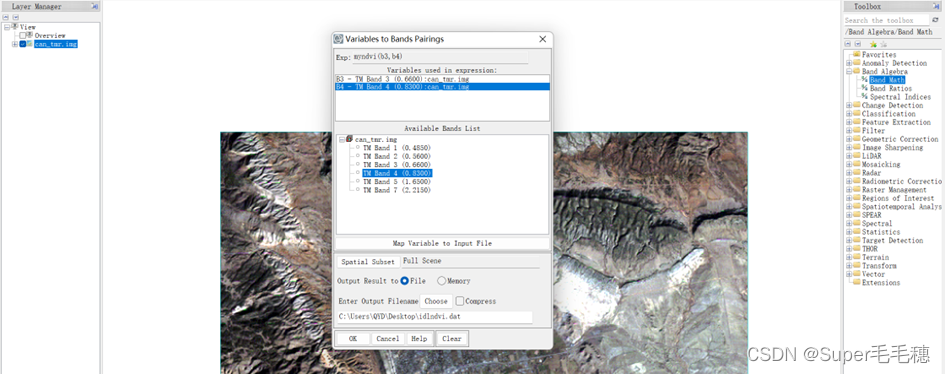

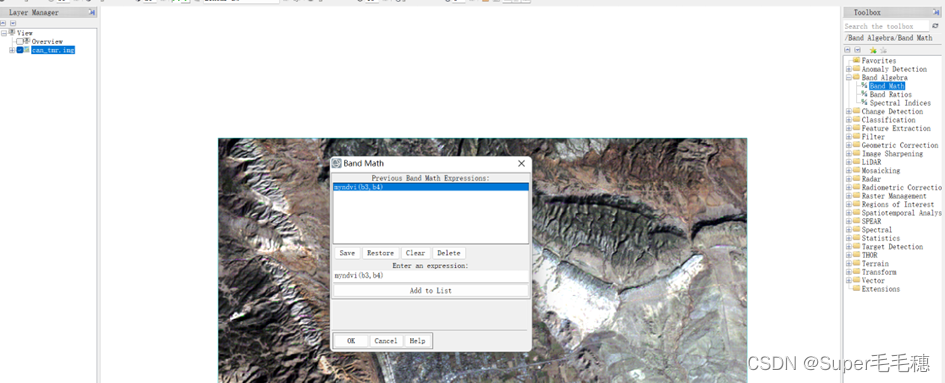

2.Enter打开ENVI，打开数据文件，打开Band Math 调用函数myndvi(b3,b4)

3.选择对应波段和输出路径

实验四：计算三个波谱的均值

（s1+s2+s3）/3

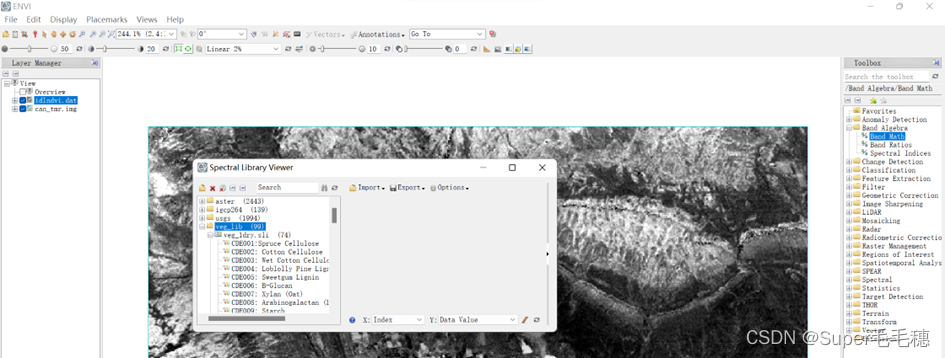

1. Display打开波谱库

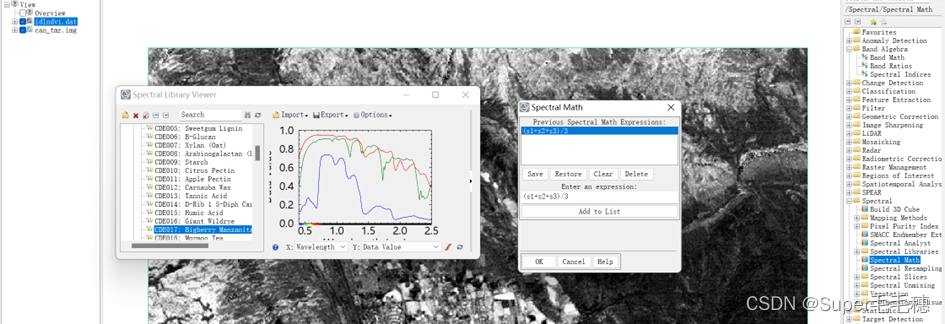

2.选择波谱，打开Spectral Math输入（s1+s2+s3）/3

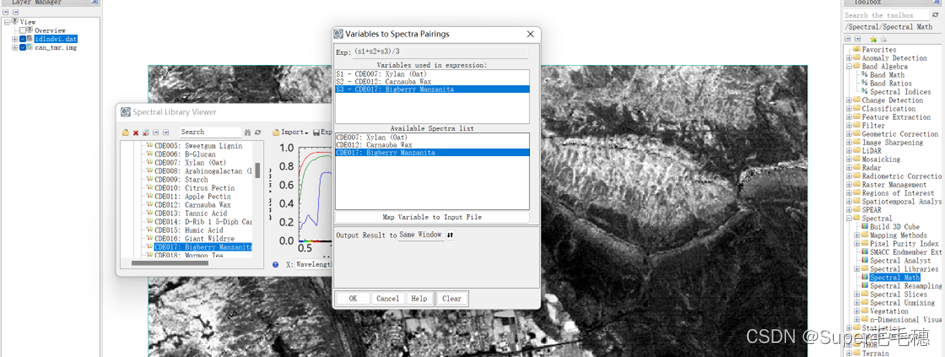

3.选择对应波谱

4.输出结果

五、注意事项：

    1.问题一：通过IDL打开ENVI后调用不出函数

解决方案：启动IDL新建文件,要进行编译否则调用不出函数。

1. 问题二：计算三个波谱的均值要手动打（s1+s2+s3）/3不要复制粘贴否则打不开。
2. 实习体会：必须符合IDL语言书写波段运算表达式；所有输入波段必须具有相同的空间大小；表达式中的所有变量都必须用Bn(或bn)命名，结果波段必须与输入波段的空间大小相同；

调用IDL编写的自定义函数时

-以函数Function开头

- ENVI只调用.SAV

- ENVI+IDL可以调用sav和pro
