NAT:Network address Translation （网络地址转换）

实现内网的IP地址与公网的地址之间的相互转换，将大量的内网IP地址转换为一个或少量的公网地址，减少公网IP地址的占用。

NAT转换条目有两种获得方式：

1.手动添加，即“静态NAT”

2.设备转发数据以后，自动形成的，俗称“动态NAT”

ACL：Access Control list (访问控制列表）

读取TCP/IP第五层模型的第三层、第四层的报文信息，根据定义好的规则对报文进行过滤。

每个ACL可以包含多个规则，路由器根据匹配的规则后，则不在往下查找。

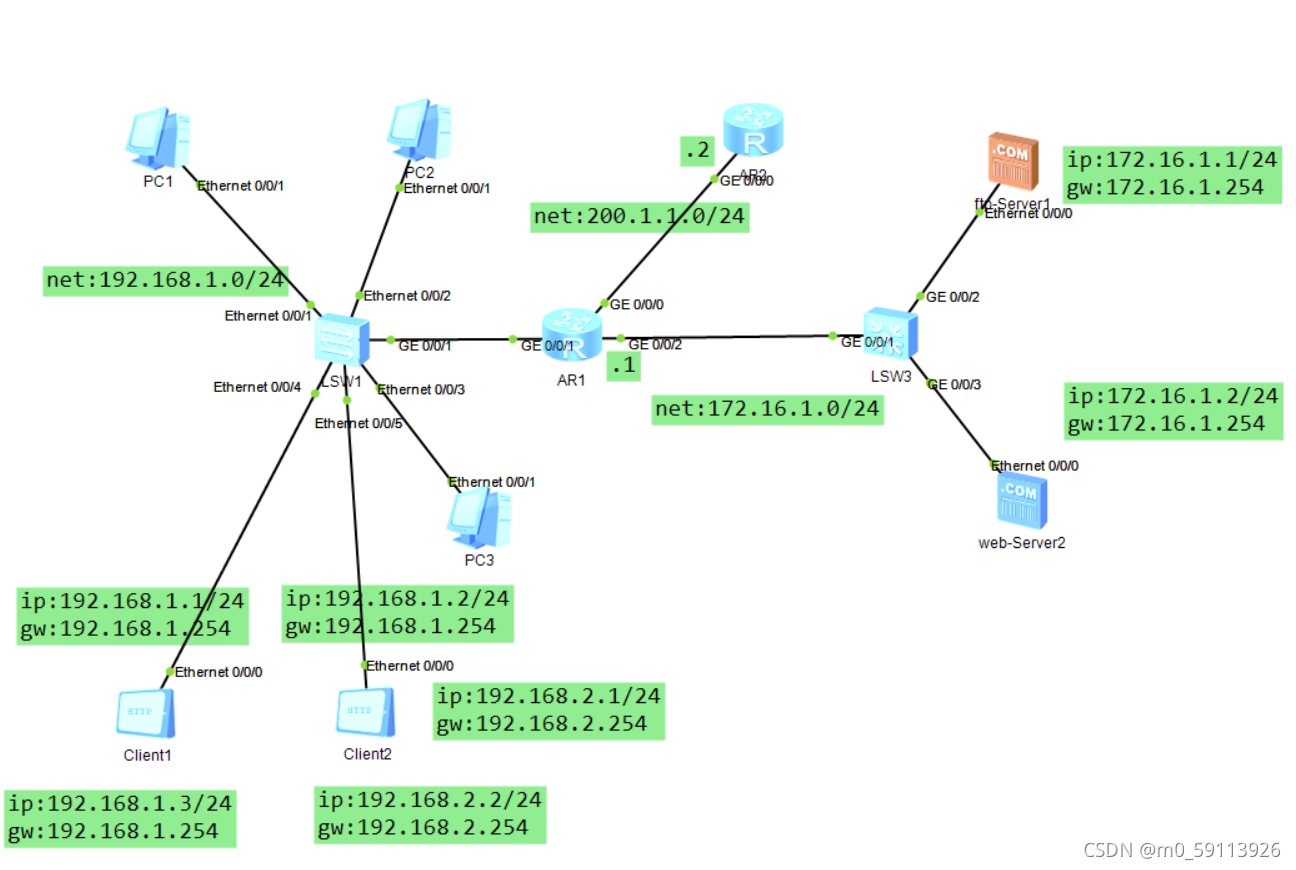

需求：

1、禁止内网192.168.1.0/24网段访问公网200.1.1.2

2、禁止内网192.168.1.0/24网段访问ftp服务器172.16.1.1

3、禁止内网192.168.2.0/24网段访问web服务器172.16.1.2

4、默认都允许访问，比如192.168.1.0/24网段可以访问web服务器172.16.1.2；192.168.2.0/24网段访问ftp服务器172.16.1.1

以下实验用NAT配置

4、内网192.168.1.0/24网段使用NAT技术访问公网200.1.1.2（静态、动态、EASY-IP）

5、通过公网R2ping访问内网服务器192.168.1.1/24(使用NAT技术，NAT-SERVER)

6、通过公网R2 ftp访问内网服务器172.16.1.1/24(使用NAT技术，NAT-SERVER)

ACL的配置

路由器R1配置：

sys
sysname R1

acl number 2000
 rule 5 deny source 192.168.1.0 0.0.0.255
 rule 10 permit

acl number 3000
 rule 1 deny tcp source 192.168.1.0 0.0.0.255 destination 172.16.1.1 0 destinati
on-port range ftp-data ftp
 rule 2 deny tcp source 192.168.2.0 0 destination 172.16.1.2 0 destination-port
eq www
 rule 5 permit ip

interface GigabitEthernet0/0/0
 ip address 200.1.1.1 255.255.255.0
 traffic-filter outbound acl 2000

interface GigabitEthernet0/0/1
 ip address 192.168.1.254 255.255.255.0
 ip address 192.168.2.254 255.255.255.0 sub

interface GigabitEthernet0/0/2
 ip address 172.16.1.254 255.255.255.0
 traffic-filter outbound acl 3000

路由器R2的配置

sys
sysname R2

interface GigabitEthernet0/0/0
 ip address 200.1.1.2 255.255.255.0

ip route-static 0.0.0.0 0.0.0.0 200.1.1.1

NAT配置

R1配置

interface GigabitEthernet0/0/0
undo traffic-filter outbound

#静态NAT
interface GigabitEthernet0/0/0
ip address 200.1.1.1 255.255.255.0
nat static global 200.1.1.3 inside 192.168.1.1 netmask 255.255.255.255
nat static global 200.1.1.4 inside 192.168.1.2 netmask 255.255.255.255

nat static global 200.1.1.3 inside 192.168.1.1 netmask 255.255.255.255

#动态NAT
acl number 2001
rule 5 permit source 192.168.1.0 0.0.0.255

nat address-group 1 200.1.1.3 200.1.1.5

interface GigabitEthernet0/0/0
undo nat static global 200.1.1.3 inside 192.168.1.1 netmask 255.255.255.255
undo nat static global 200.1.1.4 inside 192.168.1.2 netmask 255.255.255.255
nat outbound 2001 address-group 1 no-pat

#ESAP IP
interface GigabitEthernet0/0/0
undo nat outbound 2001
nat server global 200.1.1.3 inside 192.168.1.1

R2配置：ping 172.16.1.1

ip route-static 0.0.0.0 0 200.1.1.1


undo nat server global 200.1.1.3 inside 192.168.1.1

interface GigabitEthernet0/0/0
 ip address 200.1.1.1 255.255.255.0
 nat server protocol tcp global 200.1.1.5 ftp inside 172.16.1.1 ftp
