硬件之光实战篇--电容

学以致用，方不负所学，与君共勉之。

本文结合自身的实践来分享下电容相关知识。

1. 定义：电容亦称作“电容量”，是指在给定电位差下自由电荷的储藏量，记为C，国际单位是法拉（F）。
2. 类型：贴片电容（无极性）、电解电容（有极性）等。
3. 作用：

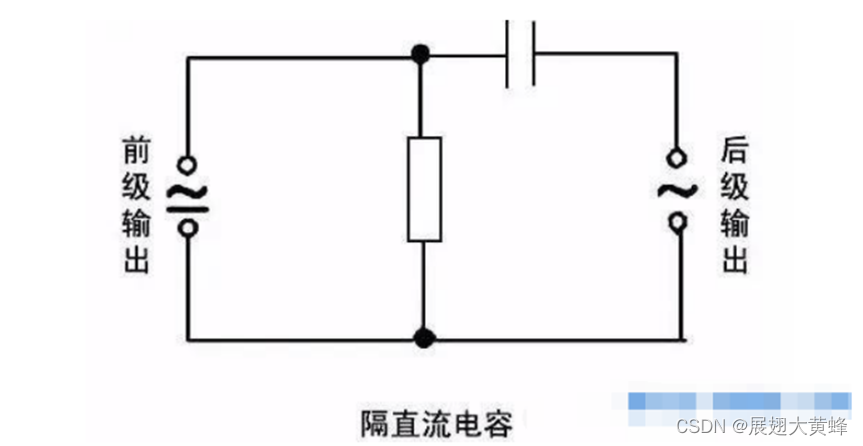

• 2.1 隔直通交：阻止直流通过而让交流通过。

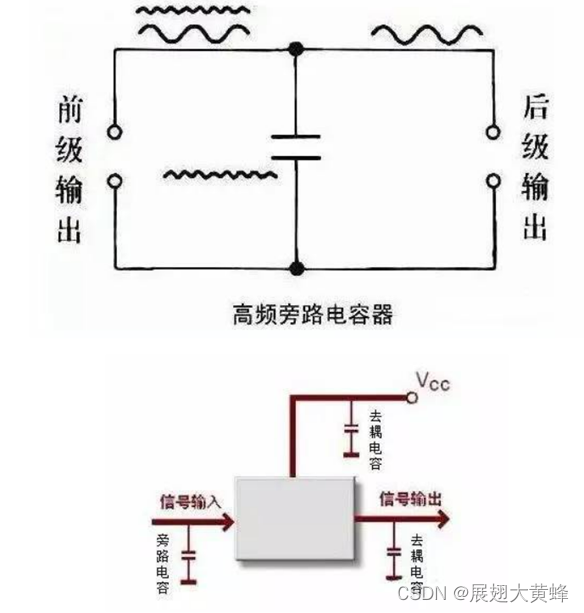

• 2.2 旁路（去耦）：为交流电路中某些并联的元件提供低阻抗通路。

旁路电容，又称为退耦电容，是为某个器件提供能量的储能器件。它利用了电容的频率阻抗特性（理想电容的频率特性随频率的升高，阻抗降低），就像一个水塘，它能使输出电压输出均匀，降低负载电压波动。

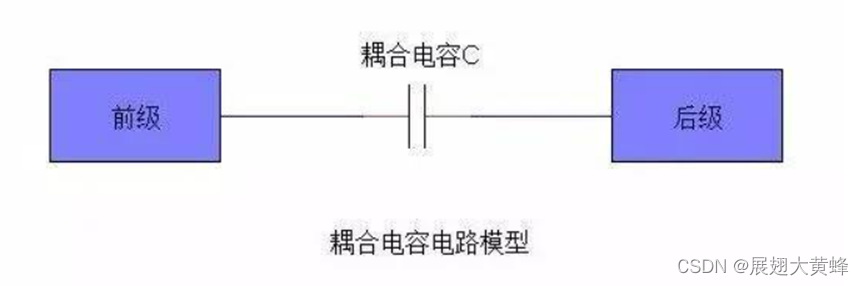

• 2.3  耦合：作为两个电路之间的连接，允许交流信号通过并传输到下一级电路 。

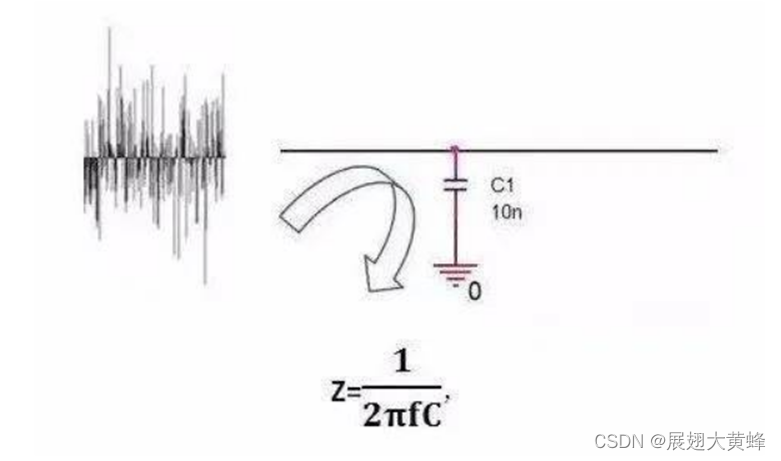

• 2.4 滤波：这个对电路而言很重要，CPU背后的电容基本都是这个作用。



即频率f越大，电容的阻抗Z越小。当低频时，电容C由于阻抗Z比较大，有用信号可以顺利通过；当高频时，电容C由于阻抗Z已经很小了，相当于把高频噪声短路到GND上去了。

滤波作用：理想电容，电容越大，阻抗越小，通过的频率也越高。电解电容一般都是超过 1F，其中的电感成份很大，因此频率高后反而阻抗会大。

-----------------------------------------------------------分割线-------------------------------------------------------------

后续再根据案例和经验修改或添加，部分引用网络，侵删~~
