简要阐述linux系统中断关键点

        中断处理是外围设备操作的基石，大致的中断流程图如下文，关于中断控制器的文章可以看我之前发过的贴子。本文侧重阐述中断时上下半部和内核调度部分的关键点

一 、上半部

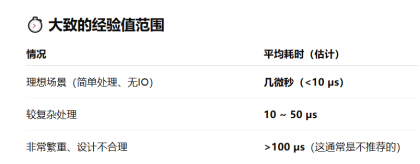

       为了提高系统的实时性，linux中把中断分为上下半部，其中上半部的处理需要很快，否则会影响系统的实时性。

        上半部采用轮询机制，每个中断的上半部是平等的，无法人为设置优先级，先来先处理（但受硬件顺序影响，响应是立即的（不可抢占），所以一旦某个中断的上半部十分繁杂，CPU就会一直卡在这里，严重影响整体的实时性。

二、 下半部

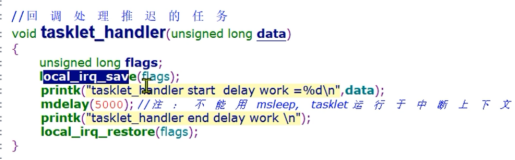

对于在中断中相对耗时的操作，可以从上半部移到下半部，如将指令放在TASKLET_SOFTIRQ中

也可以在下半部进行延时的操作或者进行其它中断的屏蔽

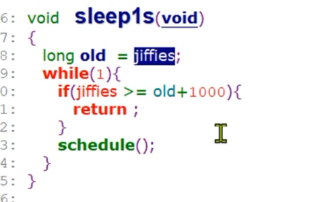

延时一秒：

屏蔽：

        最重要的一点，由于中断中没有PCB（Process Control Block，进程控制块）来控制跳转，所以在上下半部中不可以使用msleep()这类函数，否则会造成内核崩溃。简单理解就是中断一旦被切换到别处就没法回来，中断上下文不是线程，不能“睡”或“切出去”等待再回来。

三、内核调度

        更复杂的操作则常放在内核调度的WORK_QUEUE中，在普通进程/线程上下文（kernel thread）中运行。优先级低于 Tasklet；属于内核工作线程，按调度策略（SCHED_NORMAL 或 SCHED_FIFO）执行。可以进行睡眠、阻塞、访问用户空间、耗时较长的操作。

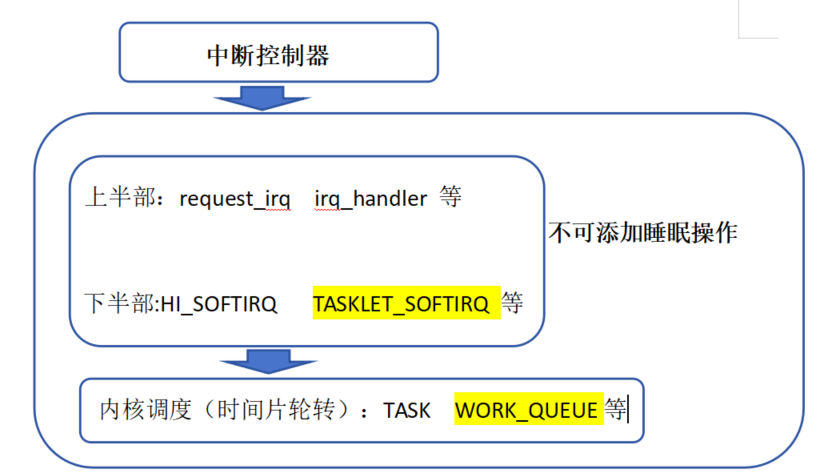

再次记住这张结构图：

下面是一个关于中断的驱动代码，使用外部按键作为中断触发信号，可以参考

#include <linux/init.h>
#include <linux/module.h>
#include <linux/kernel.h>
#include <linux/init.h>
#include <linux/slab.h>
#include <linux/err.h>
#include <linux/gpio.h>
#include <linux/platform_device.h>
#include <asm/io.h>
#include <linux/interrupt.h>

#ifdef CONFIG_OF
#include <linux/of.h>
#include <linux/of_device.h>
#include <linux/of_gpio.h>
#endif


struct key_dev{ //定义设备的类
  struct device *dev;
  const char		*name;
  unsigned int gpio_num;
  unsigned int irq_num;
};

irqreturn_t key_interrupt(int irqno, void *devid)
{
  pr_info("do interrupt irqno = %d\n", irqno);
  return IRQ_HANDLED;
}

int keys_probe(struct platform_device *pdev)
{
  int  ret = -1;
  struct key_dev *key;  //创建设备对象

  enum of_gpio_flags flags;

  key = devm_kzalloc(&pdev->dev, sizeof(*key), GFP_KERNEL); /*为设备对象分配空间
    函数 devm_kzalloc() 和kzalloc()一样都是内核内存分配函数，但是devm_kzalloc()是跟设备(device)有关的，当设备(device)被detached或者驱动(driver)卸载(unloaded)时，内存会被自动释放。
    当然，当内存不再使用时，可以使用函数devm_kfree()释放。
     而kzalloc() 必须手动释放(配对使用kfree())，但如果工程师检查不仔细，则有可能造成内存泄漏
     devm_kzalloc 有在统一设备模型的设备树记录空间，有自动释放的第二道防线，更安全。
     如 在keys_remove中 不加 devm_kfree，但再probe中途异常要加
     */
  if (!key){
      pr_err("devm_kzalloc fail \n");
      ret = -ENOMEM;
      goto err_devm_kzalloc;
   }
   key->dev = &pdev->dev;
   key->name ="lan key";

   key->gpio_num = of_get_named_gpio_flags(pdev->dev.of_node, "key_gpio", 0, &flags); //获取设备树节点的属性key_gpio
  if(!gpio_is_valid(key->gpio_num)){
        pr_err("gpio is not valid \n");
        goto err_of_get_named_gpio_flags;
  }

  ret = devm_gpio_request(&pdev->dev,key->gpio_num, "gpio_num");  //申请gpio的使用
	    //devm是为统一设备模型里 提供的api，尽量用这一套，更统一安全
  if (ret) {
     pr_err("devm_gpio_request err\n");
     goto err_devm_gpio_request;
  }

  pr_info("gpio num = %d\r\n", key->gpio_num);
  key->irq_num=gpio_to_irq(key->gpio_num); //根据IO编号获取其中断号(注：这里是软件编号只是为了区分，不是硬件芯片手册上的编号)
  pr_info("irq num = %d \n", key->irq_num);

  ret = devm_request_irq(&pdev->dev,
                    key->irq_num,  //中断号(用于区分不同中断)
                    key_interrupt,  //中断处理函数
                    IRQF_TRIGGER_RISING|IRQF_TRIGGER_FALLING, //中断标志  上升沿或下降沿触发
                    key->name,  //中断名称  在cat /proc/interrupts  克看到
                    key); // 共享中断时才用(共享一中断线, 用于标识中断处理程序，中断标志需设为IRQF_SHARED)
  if (ret < 0) {
    pr_err("devm_request_irq fail\n");
    goto err_devm_request_irq;
  }

  pr_notice("keys_probe ok \n");
  return 0;

  //异常处理
err_devm_request_irq:
  devm_gpio_free(&pdev->dev,key->gpio_num);
err_devm_gpio_request:
err_of_get_named_gpio_flags:
  devm_kfree(&pdev->dev,key);  //释放设备空间
err_devm_kzalloc:
  return ret;
}

int keys_remove(struct platform_device *pdev)
{
  //因devm分配的资源，在rmmod时会自动释放，故不用再加下面的释放函数
  //devm_free_irq(&pdev->dev,irq_num,NULL);	 //释放中断
  //devm_gpio_free(&pdev->dev,gpio_num); //释放gpio管脚
  printk("keys_remove  ok 1\n");
  return 0;
}

static const struct of_device_id of_key_match[] = {
    { .compatible = "lan_key_irq", },  //匹配设备树的ID
    {},
};

MODULE_DEVICE_TABLE(of, of_key_match);

struct platform_driver keys_drv = {
   .driver = {
     .owner = THIS_MODULE,
     .name = "lan_key_irq driver" ,
     .of_match_table = of_key_match,
   },
   .probe = keys_probe,
   .remove = keys_remove,
};

module_platform_driver(keys_drv);
MODULE_LICENSE("GPL");
