一、外部中断

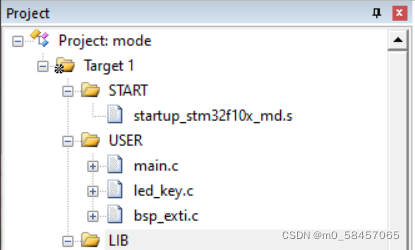

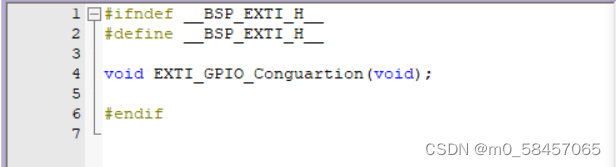

1.在User文件夹中添加bsp_exti.c和bsp_exti.h文件，完成头文件的套路编写

2.编写EXTI_GPIO_Conguartion(); EXTI1的初始化函数

void EXTI_GPIO_Conguartion(void)
{
	GPIO_InitTypeDef GPIO_InitStructure;               //定义GPIO的结构体
	NVIC_InitTypeDef NVIC_InitStructure;               //外部中断 需要用到相关nvic的初始化
	EXTI_InitTypeDef EXTI_InitStructure;               //外部中断的初始化函数

	RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA|RCC_APB2Periph_AFIO,ENABLE);
    //使能A 和A端口的复用功能开启（时钟），因为这里我使用的PA0的复用为EXTI的外部触发

	NVIC_PriorityGroupConfig(NVIC_PriorityGroup_1);
//这个组别基本可以不用管

	NVIC_InitStructure.NVIC_IRQChannel = EXTI0_IRQn;
//这里要注意 库函数手册用的跟你实际写的不太一样 如果报错了 需要在实际工程中查找你上面的结构体
//看实际来定

	NVIC_InitStructure.NVIC_IRQChannelPreemptionPriority = 0;
	NVIC_InitStructure.NVIC_IRQChannelSubPriority = 2;
//这里都是优先级相关的定义 叫抢占优先级和 普通优先级

	NVIC_InitStructure.NVIC_IRQChannelCmd = ENABLE;
//使能中断 这里的意思就是 外部中断触发之后通过中断来处理
	NVIC_Init(&NVIC_InitStructure);

	GPIO_InitStructure.GPIO_Pin = GPIO_Pin_0;
	GPIO_InitStructure.GPIO_Speed = GPIO_Speed_10MHz;
	GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IPU;
	GPIO_Init(GPIOA, &GPIO_InitStructure);
	GPIO_EXTILineConfig(GPIO_PortSourceGPIOA, GPIO_PinSource0);							//这里注意 要把GPIO的IT相关的设置

	EXTI_InitStructure.EXTI_Line = EXTI_Line0;
	EXTI_InitStructure.EXTI_Mode = EXTI_Mode_Interrupt;
//这里是把外部中断作为中断来处理

	EXTI_InitStructure.EXTI_Trigger = EXTI_Trigger_Falling;
//下降沿触发

	EXTI_InitStructure.EXTI_LineCmd = ENABLE;
//使能外部中断
	EXTI_Init(&EXTI_InitStructure);
}

这样就完成了外部中断EXTI的配置现在来配置中断服务函数

void EXTI0_IRQHandler(void)		//这个名字是从启动文件中找到的 你进入了什么中断就去找对应的名字
{
	LED_TOGGLE;
    //这里就是你中断服务函数想干啥的函数编写位置 上面我写了一个灯切换状态的  可替换成自己需要的

	EXTI_ClearFlag(EXTI_Line0);
	EXTI_ClearITPendingBit(EXTI_Line0);
    //这里就是必须要写的  清楚中断标志位；
}

这样就完成了外部中断配置

我的实际接线是在PA0接了一个按键（上拉输入）

通过按击按键使其接地触发下降沿

从而触发外部中断来让灯的状态发横反转

正在学习的大三学生，个人理解，欢迎大家指导。
