绘图方式：形状绘图

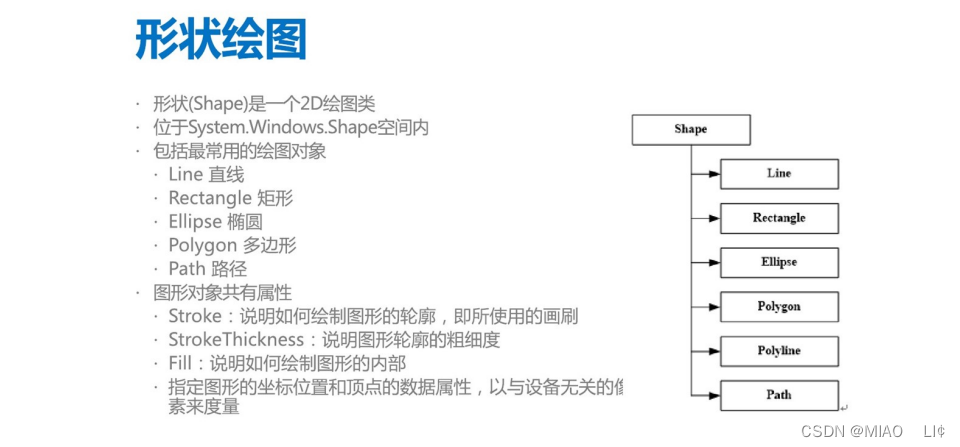

形状绘图

绘图的方式有两种：形状绘图和几何绘图

今天先和大家分享形状绘图

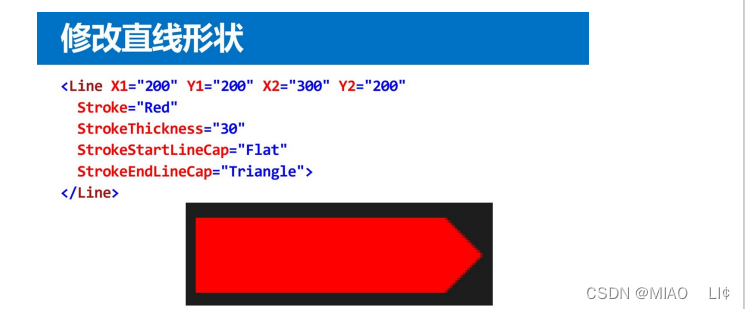

1.直线

直线是最简单的图形。使用X1、Y1两个属性可以设置它的坐标起点，X2，Y2两个属性则用来设置其终点坐标。控制起点/终点坐标就可以实现平行、交错等效果

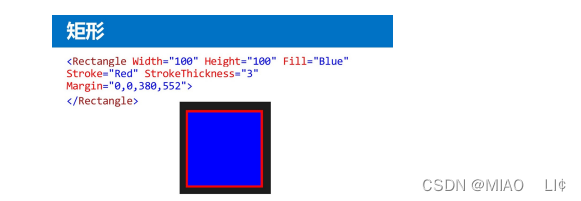

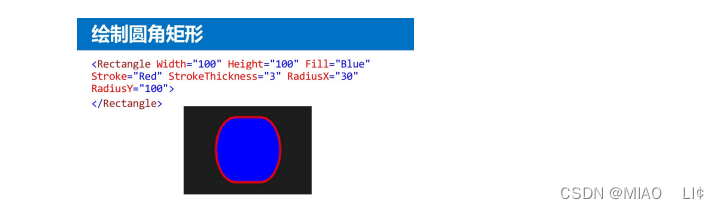

2.矩形

矩形由笔触（Stroke，即边线）和填充（Fill）构成。Stroke属性的设置与line一样，Fill属性的数据类型是Brush。Brush是个抽象类，所以我们不能拿一个Brush类的实例为Fill属性赋值而只能用Brush派生类的实例进行赋值。WPF的绘图系统包含非常丰富的Brush类型，常用的有：

SolidColorBrush：实心画刷。在XAML中可以使用颜色名称字符串（如Red、Blue） 直接赋值。

LinearGradientBrush：线性渐变画刷。色彩沿设定的直线方向、按设定的变化点进 行渐变。 RadialGradientBrush：径向渐变画刷。色彩沿半径的方向、按设定的变化点进行渐 变，形成圆形填充。

ImageBrush：使用图片（Image）作为填充内容。

DrawingBrush：使用矢量图（Vector）和位图（Bitmap）作为填充内容。

VisualBrush：WPF中的每个控件都是由FrameworkElement类派生来的，而 FrameworkElement又是由Visual类的方法获得。获得这个可视化的形象后，我们可 以用这个形象进行填充，这就是VisualBrush。比如当我想把窗体上的某个控件拖拽 到另一个位置，当鼠标松开之前需要在鼠标指针下显示一个控件的“幻影”，这个“幻 影”就是用VisualBrush填充出来的一个矩形，并让矩形捕捉鼠标的位置、随鼠标移 动。

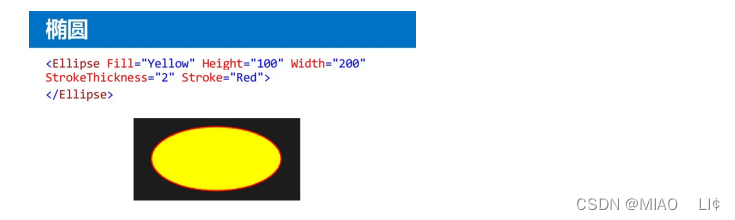

3.椭圆

椭圆也是一种常见的几何图形，它的使用方法与矩形没什么区别。下面的例子是绘制一个球体，球体的轮廓是正圆（circle），width和height相等的椭圆既是正圆；球体的光影效果使用径向渐变

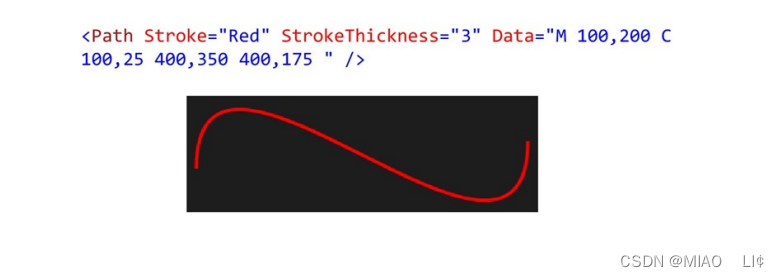

1. 路径

路径绘图

Path类可以绘制曲线和复杂形状

Data属性使用了mini-language，即路径标记语法

希望可以帮助到你们。

以上就是我的分享，新手上路，请多多指教。如果有更好的方法或不懂得地方欢迎在评论区教导和提问喔！
