本文介绍了差分电路的工作原理，强调了其在抑制共模信号和放大差分信号方面的优势。详细分析了电路构型、差分输入电压的计算方法以及偏移电压在确保输出为正值的重要性，特别是在需要处理负电压信号时的必要性。内容涵盖运算放大器的负反馈机制、比较器电路和实际应用中的电路设计考虑。
差分运算放大电路，对共模信号得到有效抑制，而只对差分信号进行放大，因而得到广泛的应用。
差分电路的电路构型

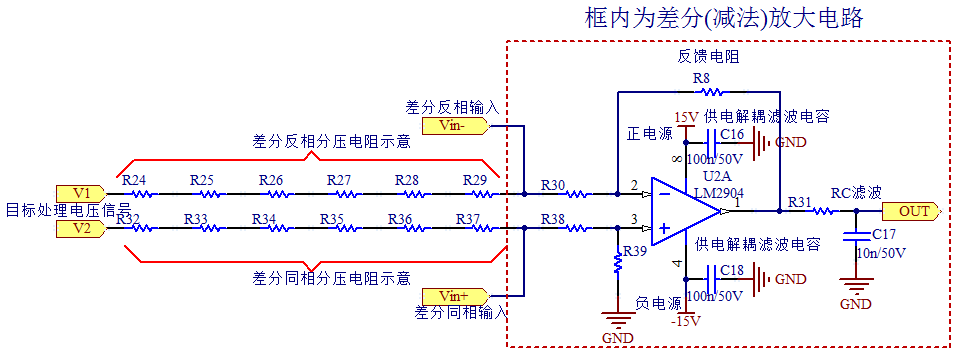

上图是差分电路。
目标处理电压：是采集处理电压，比如在系统中像母线电压的采集处理，还有像交流电压的采集处理等。
差分同相/反相分压电阻：为了得到适合运放处理的电压，需要将高压信号进行分压处理，如图1中V1与V2两端的电压经过分压处理，最终得到适合运放处理的电压Vin+与Vin-。
差分放大电路
反馈，对于运算放大电路来说，运放工作在线性区，所以这里一定是负反馈，没有反馈（开环）或者是正反馈，那是比较器电路而不是放大电路，这时候运放工作在饱和区或称为非线性工作区，正因为饱和，输出才是电源电压的幅值。
下图是一种带正反馈的运放电路，这里就不能叫运算放大电路了，因为运放的开环放大倍数理想是无限大，当然实际中不可能无限大，所以如下结构是迟滞电压比较器
