三级仪表放大器是一种由三个放大器级别（即三级放大器）构成的高精度电路，用于测量微弱的差分信号并增强其幅度，同时抑制共模噪声。它通常用于精密测量系统、传感器信号处理以及其他对信号放大要求高的应用中。

三级仪表放大器通常由三个放大器部分组成：

输入级（差分放大器）：输入级主要用于接收差分信号，它通常包括两个输入端口，并对输入的差分信号进行初步放大。此部分能有效地抑制共模信号，从而保证放大器的输入信号是差分信号。

增益调节级：中间的增益调节部分用于调整系统的整体增益。它允许调整放大器的增益，从而确保输出信号符合系统的需求。

输出级（最终放大）：输出级主要用于对信号进行最后的放大，将中间级输出的信号增强到所需的幅度，以供进一步处理或显示。

主要特点
高共模抑制比（CMRR）：三级仪表放大器具有非常高的共模抑制比，即能有效抑制输入信号中不需要的共模噪声，只有差分信号被放大。
高输入阻抗、低输出阻抗：这种设计使得放大器能在不加载输入信号源的情况下工作，并将增强后的信号输送到负载。
高精度和稳定性：由于每一级的增益都可以精确调节，三级仪表放大器通常具有很高的精度和稳定性，适用于要求严格的测量应用。
应用领域
三级仪表放大器广泛应用于以下领域：

传感器信号放大：用于处理来自传感器的微弱信号，特别是在压力传感器、温度传感器、应变计等设备中。
医疗设备：在ECG（心电图）等医疗设备中，三级仪表放大器用于放大微弱的生物电信号。
工业自动化：用于从工业传感器收集信号并进行处理。
精密测量：如在电子测试和调试中，需要高精度的信号放大器来进行测量。
总的来说，三级仪表放大器因其出色的共模抑制能力和高精度放大特性，在许多需要高精度和高稳定性的应用中都有重要的应用。

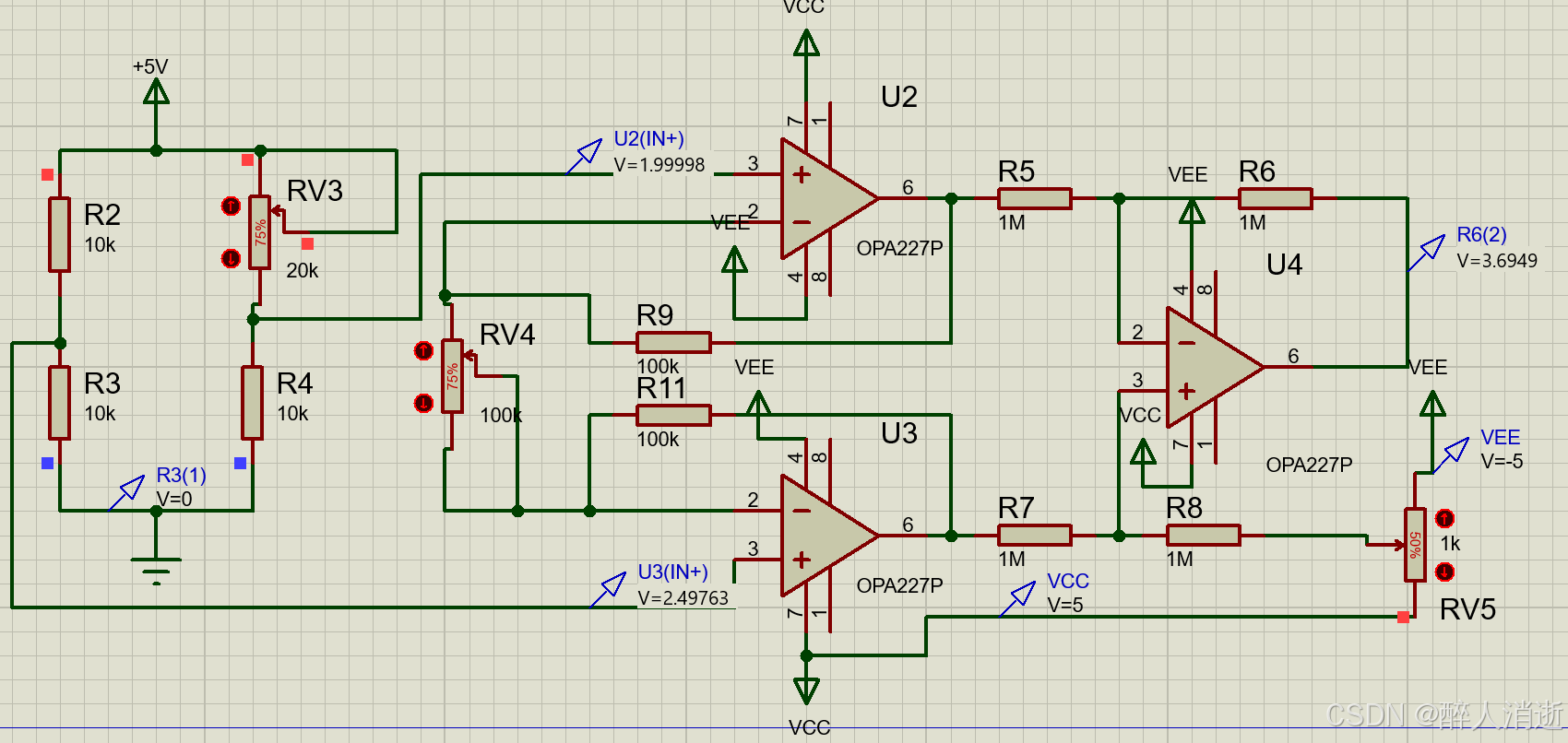

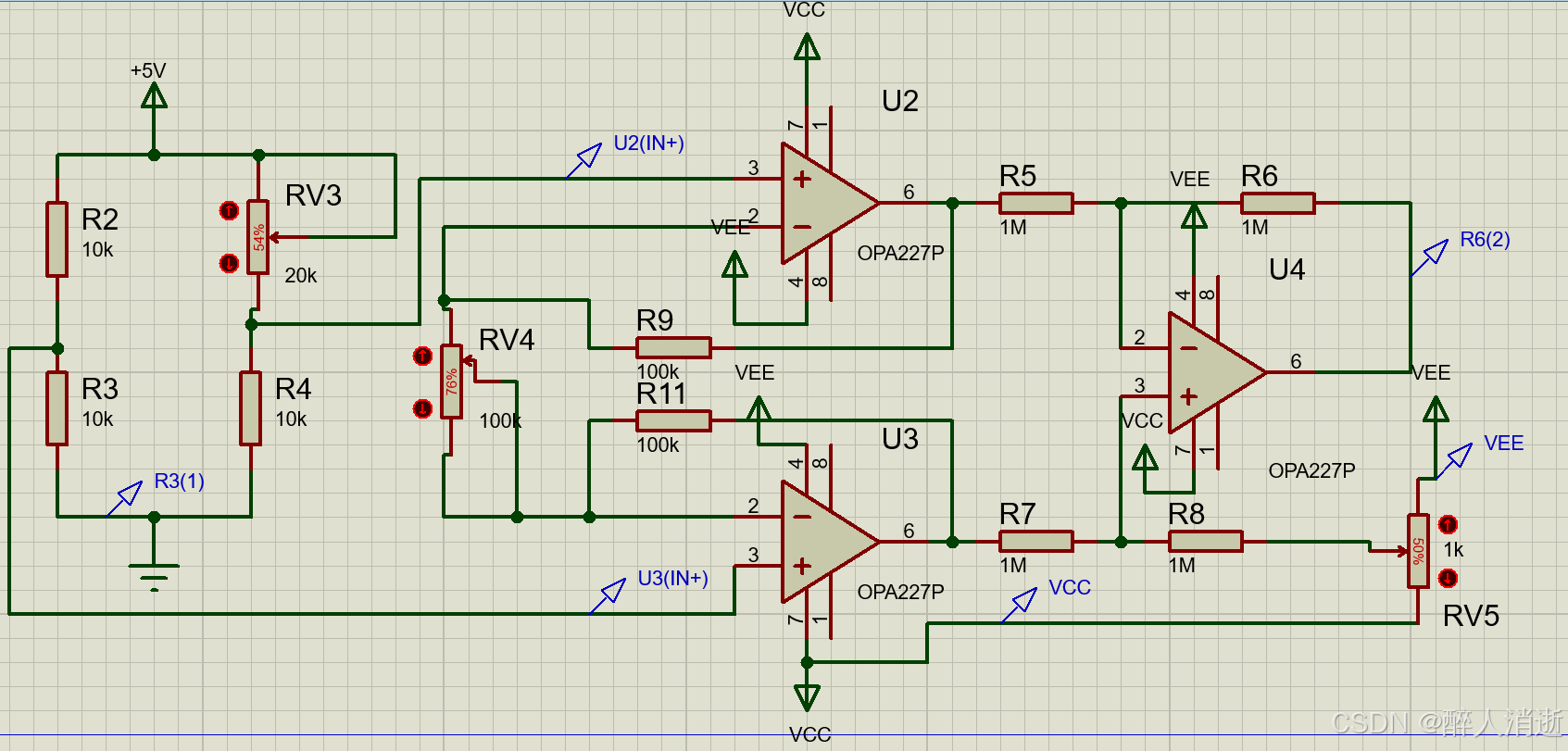

接下来是proteus软件仿真模拟三级仪表放大器，如下图所示：
