学习目标：

软件spi读写外设

硬件spi读写外设

---

学习内容：

1.SPI（Serial Peripheral Interface）

2.是由Motorola公司开发的一种通用数据总线 四根通信线：SCK（Serial Clock）、MOSI（Master Output Slave Input）、MISO（Master Input Slave Output）、SS（Slave Select）

3.同步，全双工

4.支持总线挂载多设备（一主多从）

硬件电路

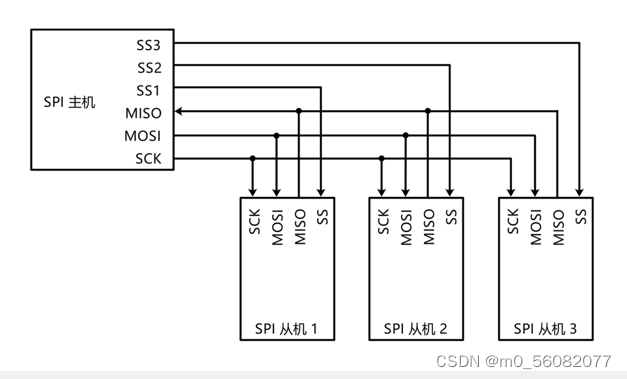

所有SPI设备的SCK、MOSI、MISO分别连在一起

主机另外引出多条SS控制线，分别接到各从机的SS引脚

输出引脚配置为推挽输出，输入引脚配置为浮空或上拉输入

 移位示意图

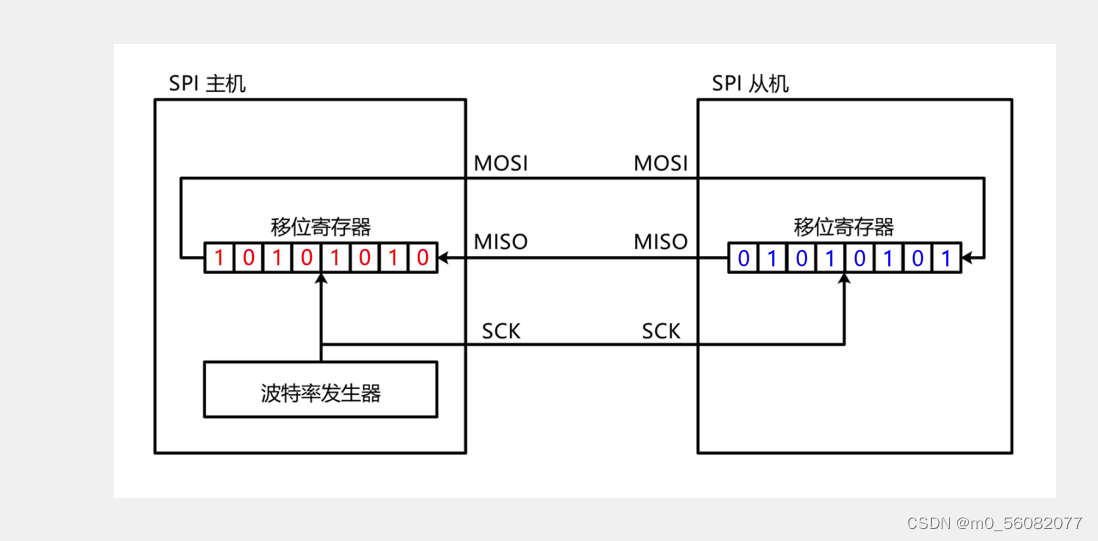

 向左移位：本质是交换字节

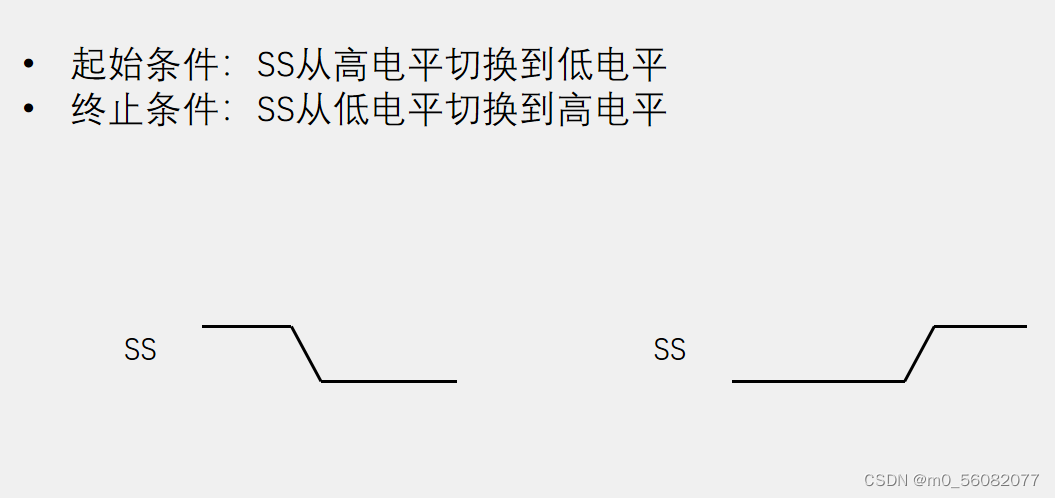

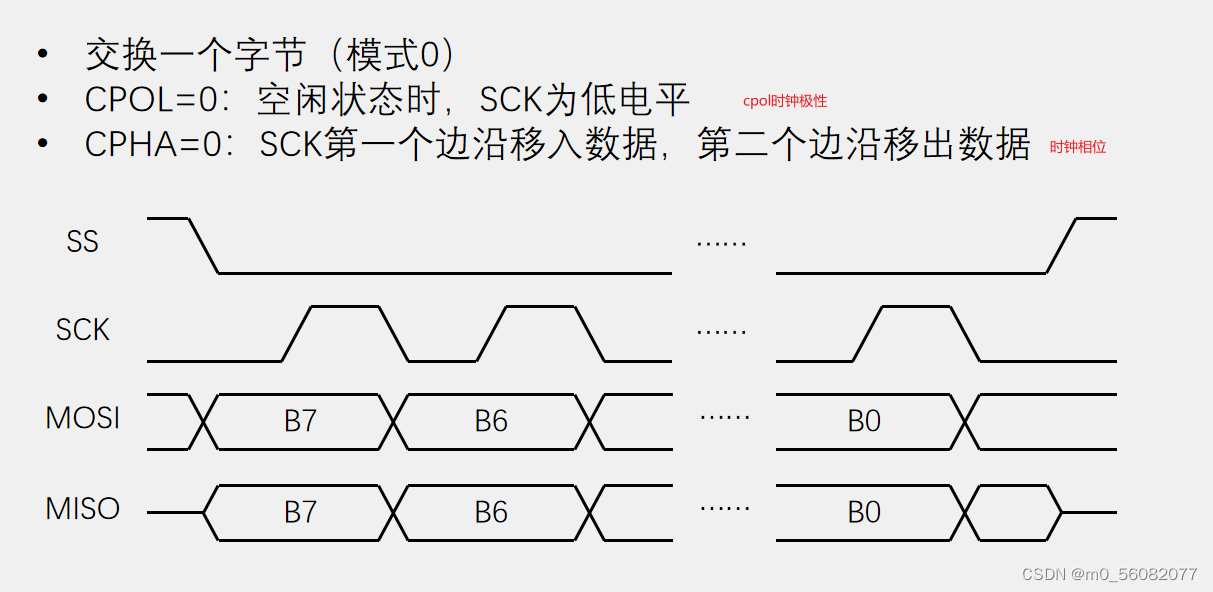

spi的基本时序


数据移出提前半个时机；

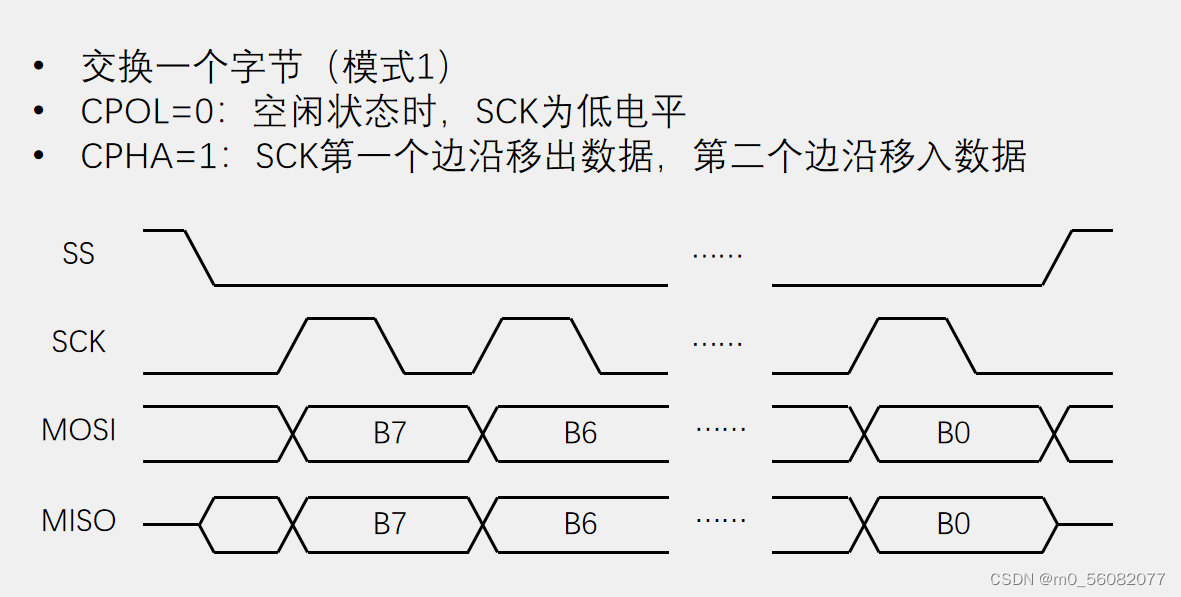

模式1



 发送指令

向SS指定的设备，发送指令（0x06）



flas操作注意事项

1.写入操作时： 写入操作前，必须先进行写使能

2.每个数据位只能由1改写为0，不能由0改写为1

3.写入数据前必须先擦除，擦除后，所有数据位变为1

4.擦除必须按最小擦除单元进行

5。

连续写入多字节时，最多写入一页的数据（256个字节），超过页尾位置的数据，会回到页首覆盖写入

6.写入操作结束后，芯片进入忙状态，不响应新的读写操作

7.读取操作时： 直接调用读取时序，无需使能，无需额外操作，没有页的限制，读取操作结束后不会进入忙状态，但不能在忙状态时读取

软件spi：

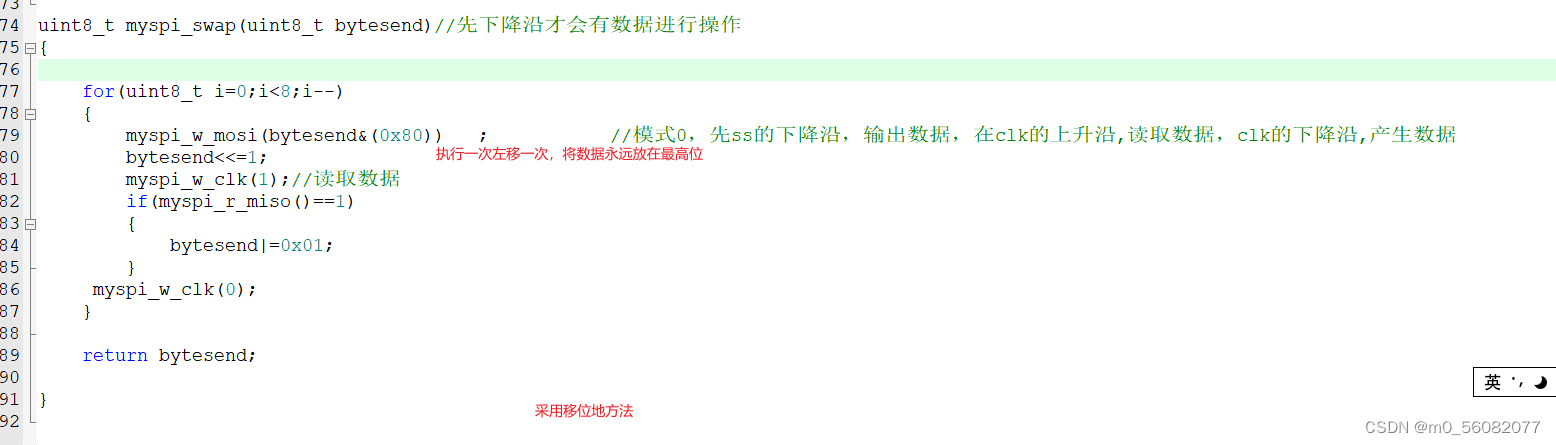

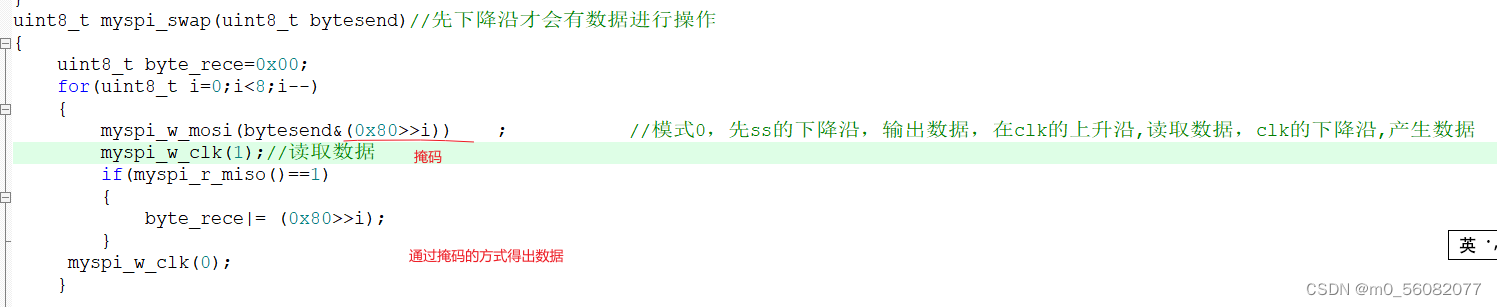

1.交换数据

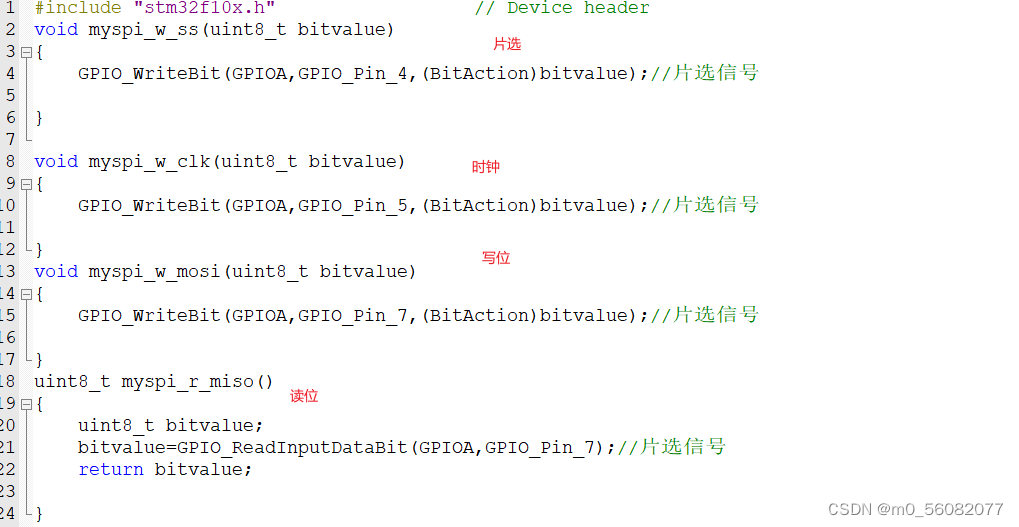

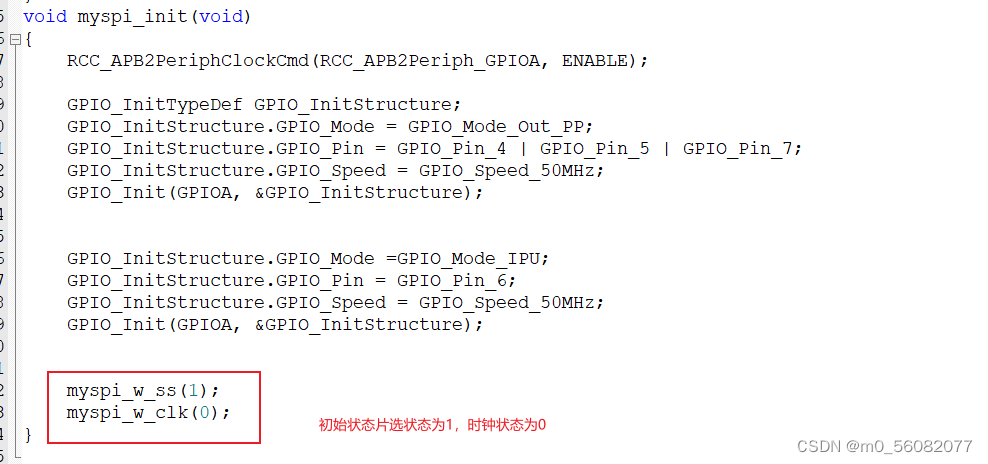

 2.初始化

 3.其他

 对于W25q64的操作

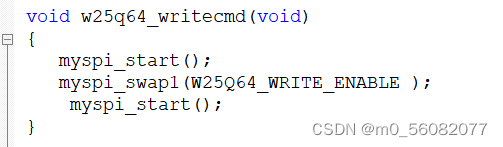

写使能

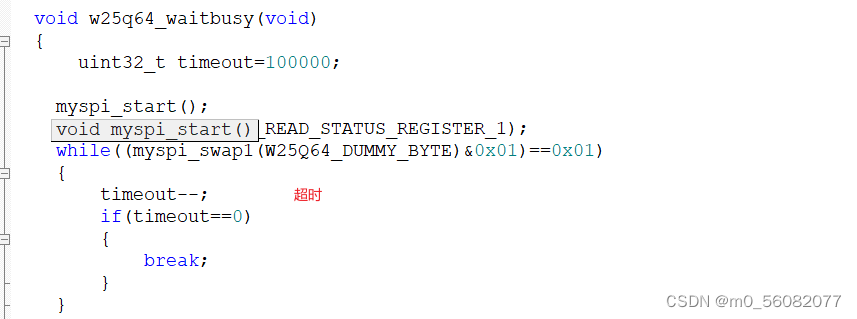

等待函数

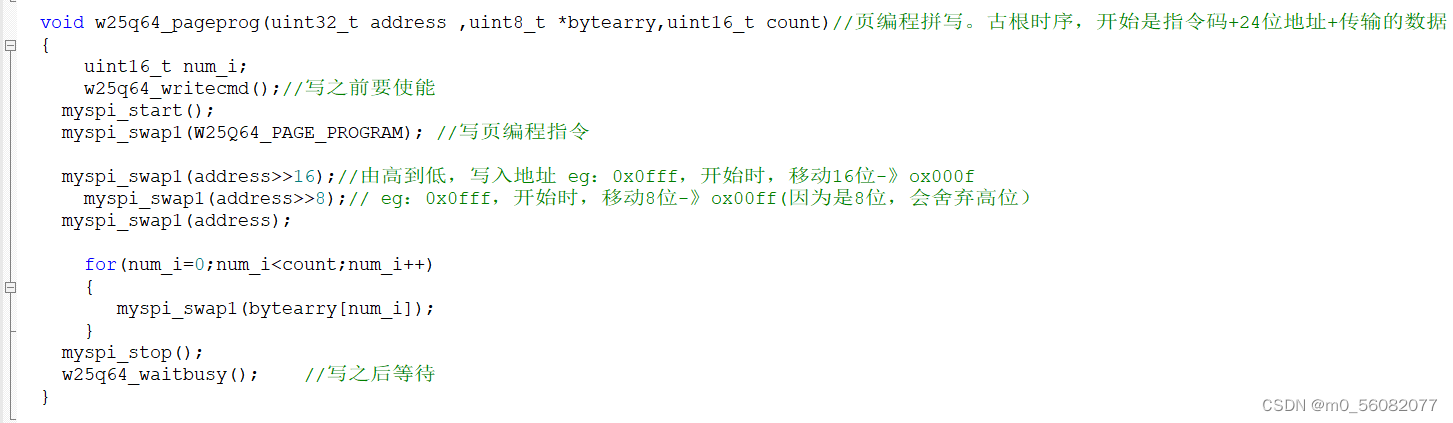

 页编程函数

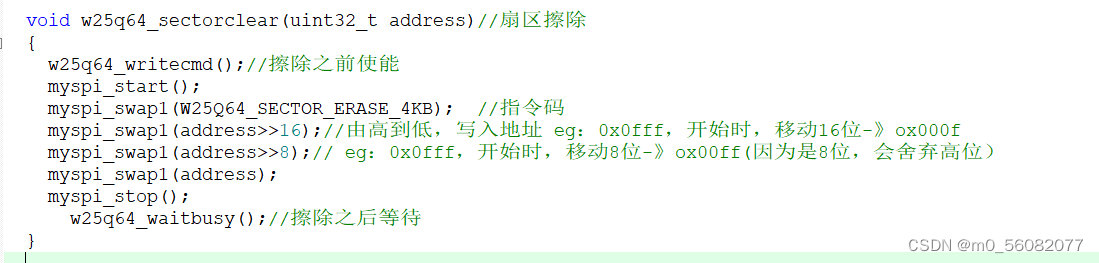

扇区擦除函数

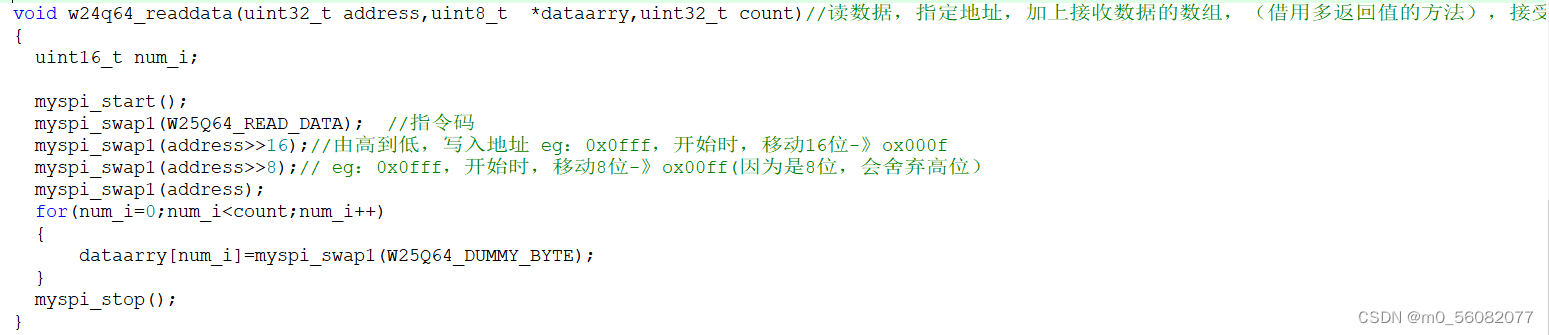

读函数
