1. MSB和LSB

含义一：

MSB（Most Significant Bit）：最高有效位
LSB（Least Significant Bit）：最低有效位

// 8位二进制数 10000001
// MSB最高有效位 = 1
// LSB最低有效位 = 1

含义二：

MSB（Most Significant Byte）：最高有效字节
LSB（Least Significant Byte）：最低有效字节

int a = 0x12345678
// MSB最高有效字节 = 0x12
// LSB最低有效字节 = 0x78

2. 大端和小端

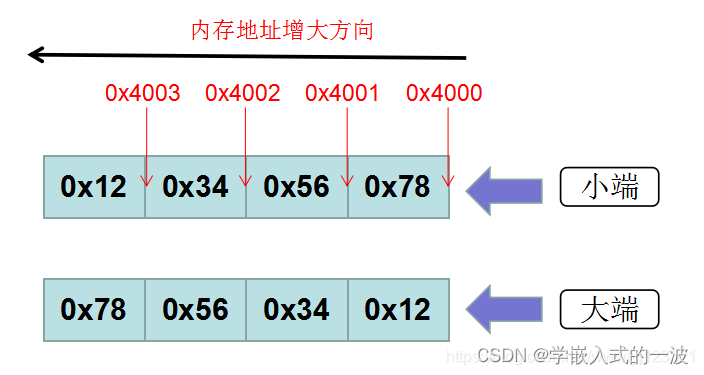

大端：高字节存放到内存的低地址，低字节存放到内存的高地址
小端：高字节存放到内存的高地址，低字节存放到内存的低地址

大端：最高有效字节0x12存放到低地址
小端：最低有效字节0x78存放到低地址

利用共用体union判断系统大小端

union my_union
{
	int a;   //int类型占用4个字节
	char b;  //char类型占用1个字节
};

// 小端模式则返回1，大端模式则返回0
int detect_endian_1(void)
{
	union my_union u1;
	u1.a = 0x12345678;
    if(u1.b == 0x78)  //低地址字节是0x78（小端）
        return 1;
    else if(u1.b == 0x12)  //低地址字节是0x12（大端）
	    return 0;
}

利用指针判断系统大小端

int detect_endian_2(void)
{
	int a = 0x12345678;
	char b = *((char *)(&a));	// 取低地址所存放值
	if(0x78 == b) //低地址字节是0x78（小端）
        return 1;
    else if(0x12 == b) //低地址字节是0x12（大端）
	    return 0;
}
