1.主要实验设备及器材

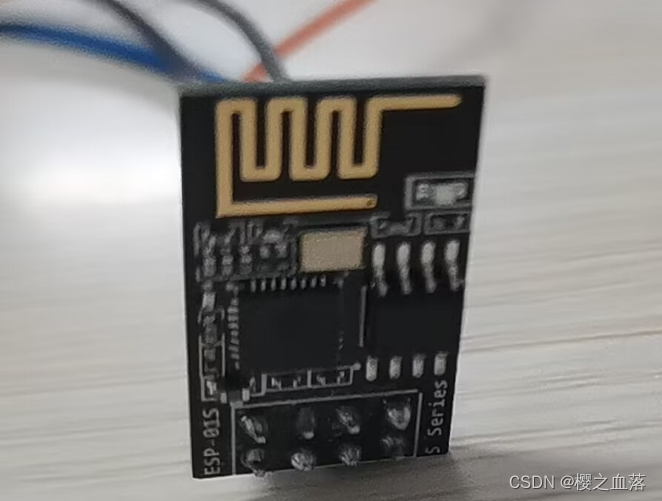

1.1一块ESP8266（如图1）
图 1 ESP8266模块

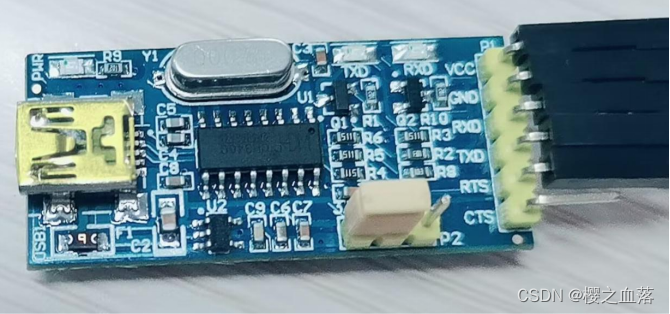

1.2 一个USB转TTL模块（如图2）
图 2 USB转TTL模块
2.测试ESP8266模块
2.1连接设备
WIFI模块与USB转TTL模块进行连接，连接实物图如图3所示，硬件连线框图如图4所示。

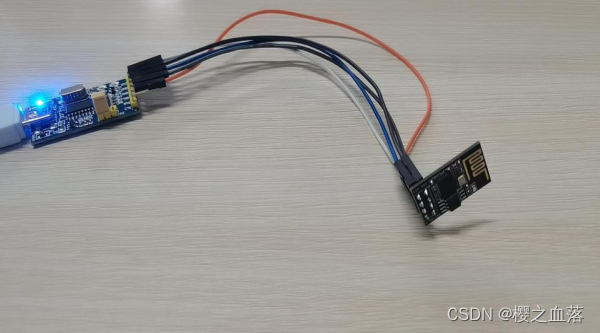

图 3 连接实物图

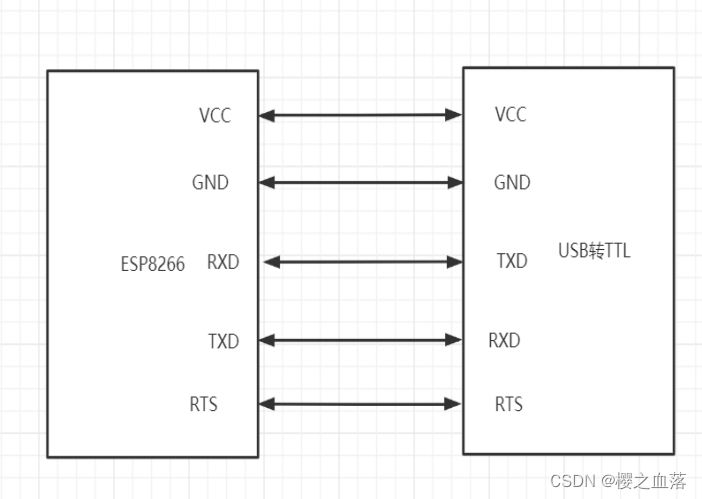

图 4 硬件连接框图
2.2打开串口调试助手

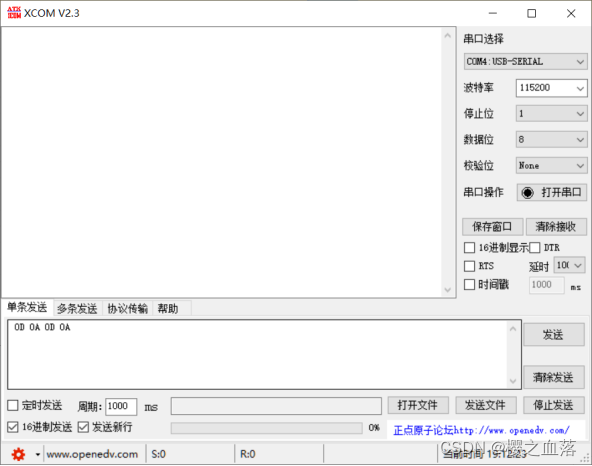

本次实验使用的软件是XCOM V2.3，默认波特率为115200，停止位为1，数据位为8，校验位为None（如图5）。
图 5 XCOM V2.3
2.3输入测试指令AT
测试AT启动，返回OK （如图6）

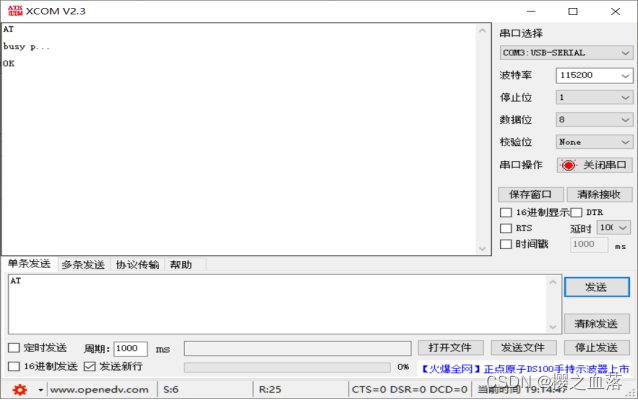

图 6 AT测试
2.4复位指令AT+RST

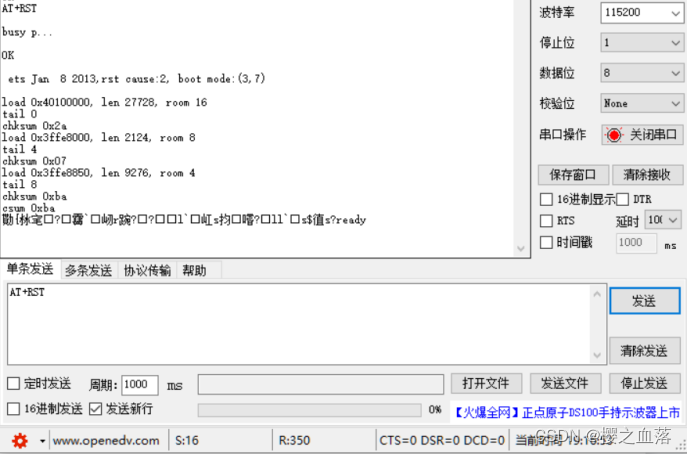

输入AT+RST对WiFi模块进行复位操作，若返回ready代表复位成功（如图7）。
图 7 AT+RST
2.5 设置连接模式
输入AT+CWMODE=mode设置wifi应用模式，返回OK;
mode: 1.Station模式
2.AP模式
3.AP+Station兼容模式
备注，station：客户端，AP：服务器;
本次测试采用Station模式，输入AT+CWMODE=1指令（如图8）。

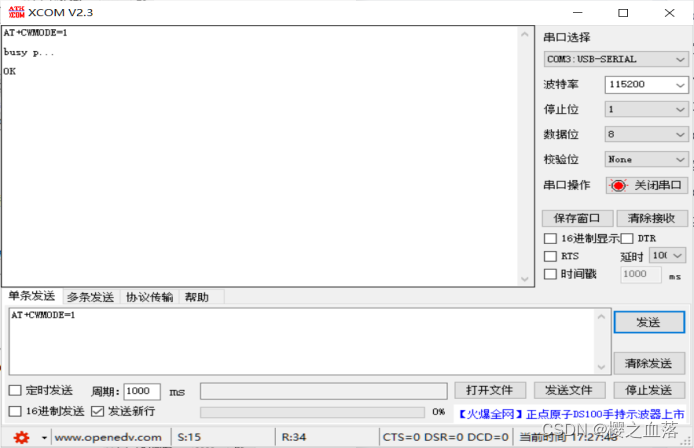

图 8 AT+CWMODE=1
2.6连接wifi

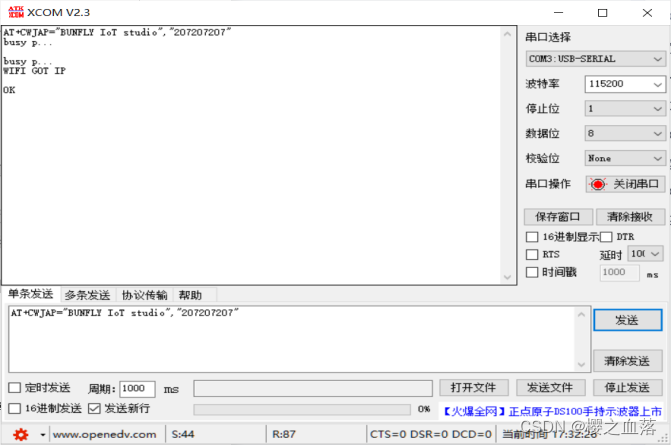

这里输入AT+CWJAP=“BUNFLY loT studio”,“207207207”，返回OK（如图9）。
指令原型为：AT+CWJAP=<ssid>,<pwd> ,ssid就是wifi的名字，pwd就是wifi的密码。
图 9 AT+CWJAP
完成以上操作，就可以对ESP8266进行AT指令操作。
3.ESP8266操作指令
3.1 ESP8266做服务器操作
该操作是将ESP8266当做服务器，同手机或其他设备进行连接，操作步骤如下.
3.1.1设置多连接模式

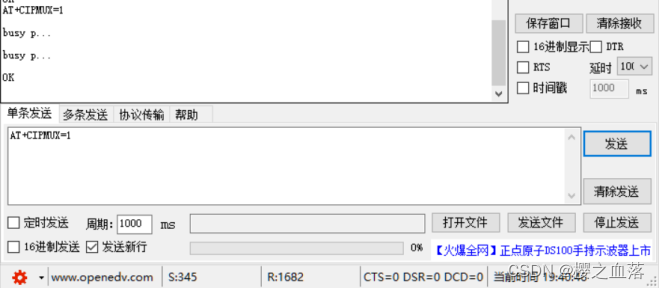

输入AT+CIPMUX=1，返回OK（如图10）。
图 10 AT+CIPMUX
3.1.2建立服务器
建立服务器（如图11）： AT+CIPSERVER=1,8899（8899是端口号，可以改）

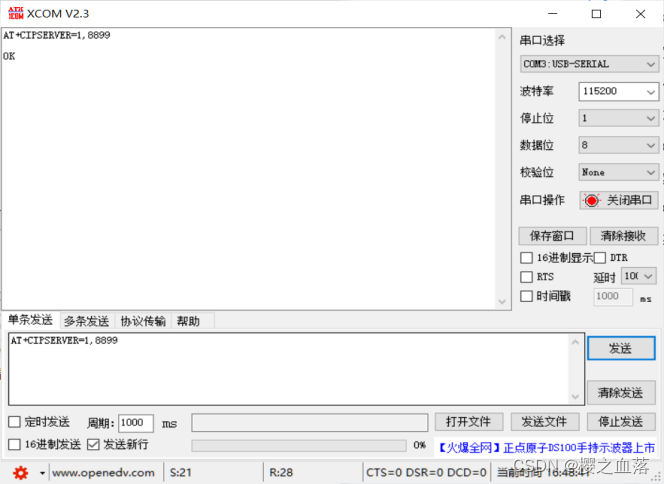

图 11 AT+CIPSERVER
3.1.3查询地址
输入AT+CIFSR获取ip地址（如图12），这里我们使用STAIP为该ESP8266的ip。

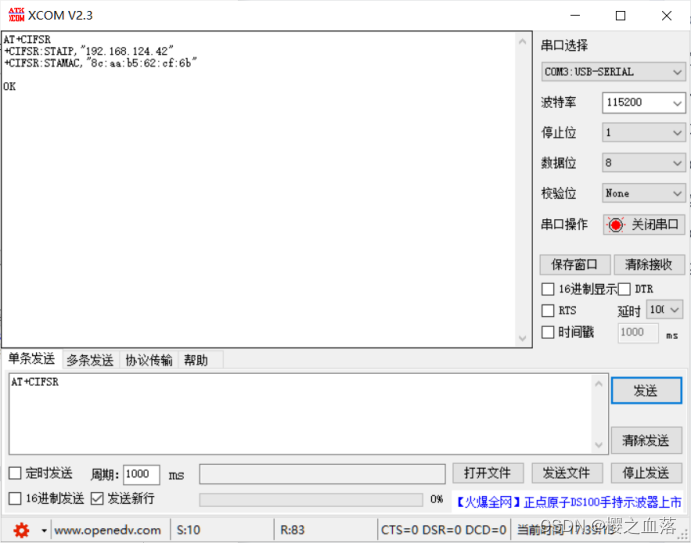

图 12 AT+CIFSR
3.1.4手机APP连接ESP8266
将手机wifi连接上同ESP8266相同的局域网内，然后打开WIFI串口调试助手，输入IP地址和端口号（如图13），点击确定，当连接上以ESP8266服务器时，页面跳转（如图14），此时手机APP与ESP8266建立连接，进行接收/发送操作，我们通过手机APP向ESP8266发送16进制代码C4 E3 BA C3 D6 D0 B9 FA（你好中国）（如图15）。

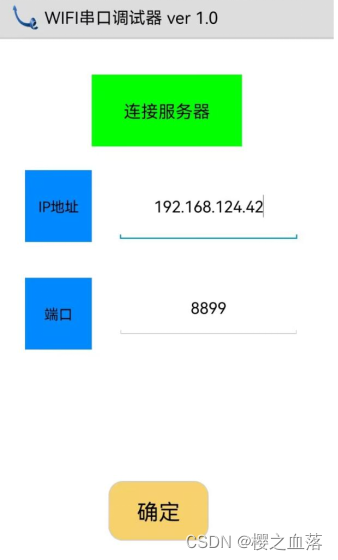

图 13 WIFI串口调试助手

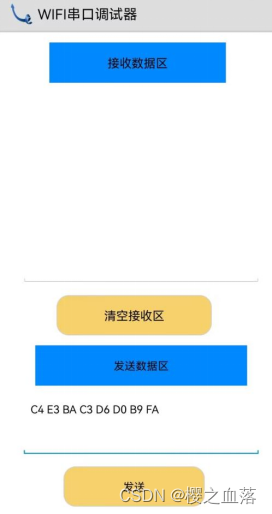

图 14 APP收发页面

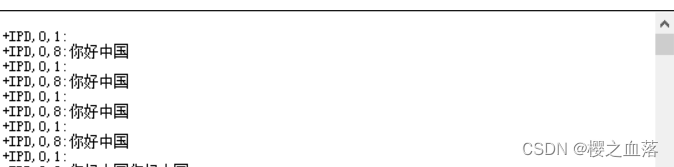

图 15 串口调试助手接收到APP发送的数据
