YOLOv5介绍

YOLOv5配置了4种不同大小的网络模型，分别是YOLOv5s、YOLOv5m、YOLOv5l、YOLOv5x，其中YOLOv5s 是网络深度和宽度最小但检测速度最快的模型，其他3种模型都是在 YOLOv5s 的基础上不断加深、加宽网络使得网络规模扩大，在增强模型检测性能的同时增加了计算资源和速度消耗。出于对检测精度、模型大小、检测速度的综合考量，本文选择 YOLOv5s作为研究对象进行介绍。

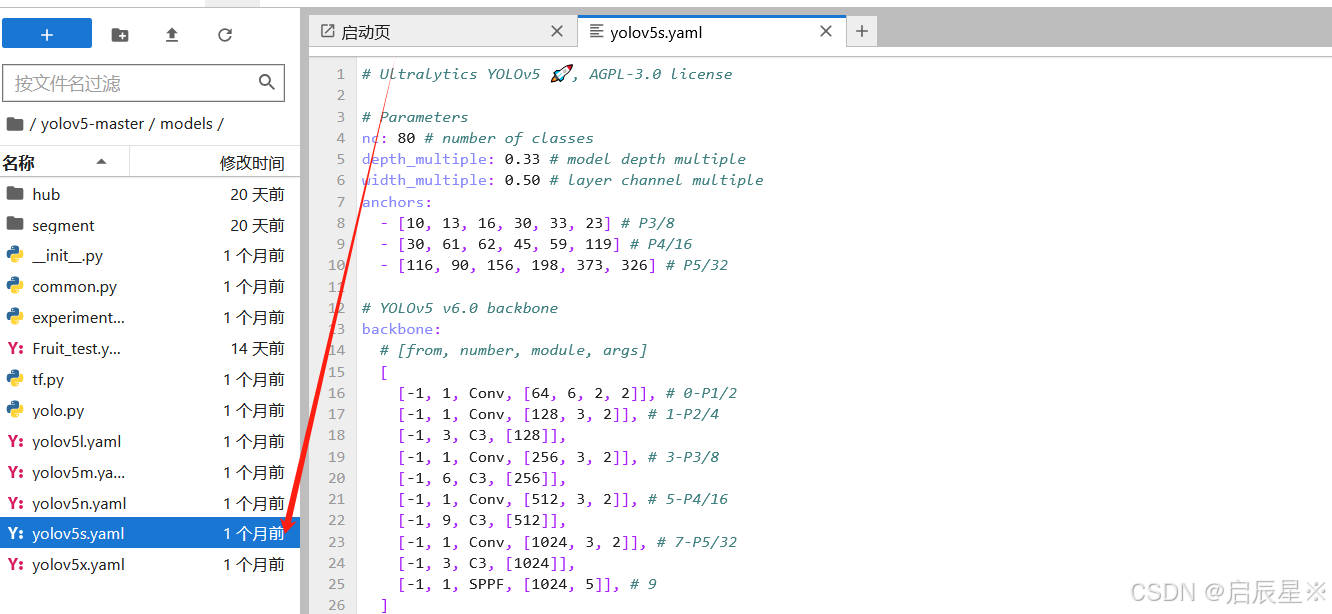

./models/yolov5s.yaml 文件是YOLOv5s网络结构的定义文件，如果你想改进算法的网络结构，需要先修改该文件中的相关参数，然后再修改./models/common.py与./models/yolo.py 中的相关代码

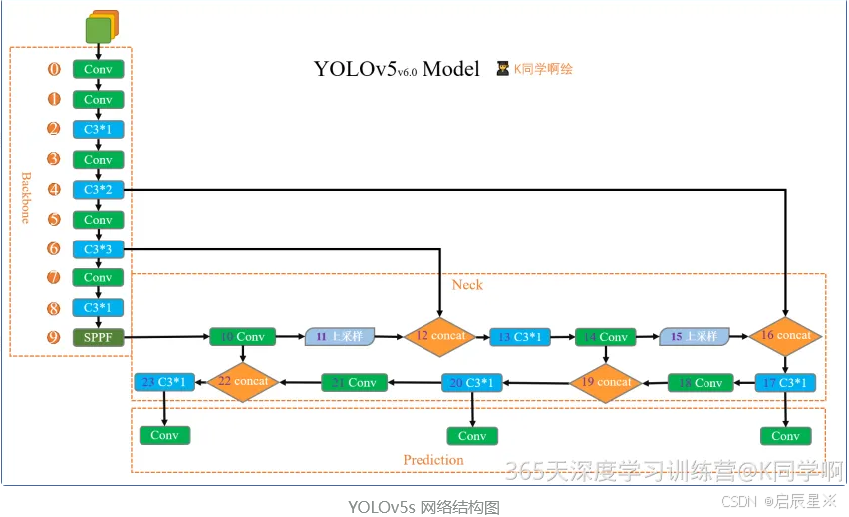

YOLOv5模型结构介绍

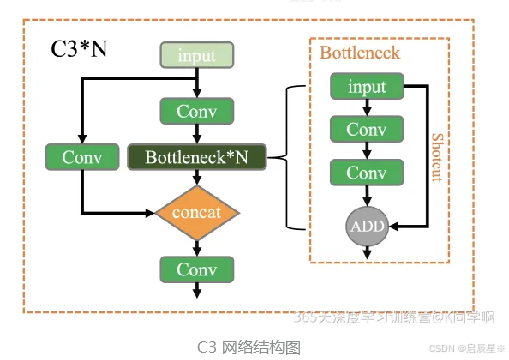

C3模块

以下为yaml文件中内容

1、参数配置

# Parameters
nc: 80 # number of classes
depth_multiple: 0.33 # model depth multiple
width_multiple: 0.50 # layer channel multiple

·····depth_multiple:控制子模块数量，=int(numberdepth multiple)(该参数与任务有关)
·····width multiple :控制卷积核的数量，=int(numberwidth multiple)
通过这两个参数就可以实现不同复杂度的模型设计。

YOLOv5s、YOLOv5m、YOLOv5l、YOLOv5x四种模型的区别仅在于 depth multiple与 width multiple 这个两个参数的不同。

思考：nc 决定了模型的输出类别数量，模型要检测的类别数量如果是4，那80要不要修改为4？

2、anchors配置

anchors:
  - [10, 13, 16, 30, 33, 23] # P3/8
  - [30, 61, 62, 45, 59, 119] # P4/16
  - [116, 90, 156, 198, 373, 326] # P5/32

小目标 3 组:[10, 13]，[16, 30]，[33, 23]
中目标 3 组:[30,61]，[62,45]，[59,119]
大目标 3 组:[116,90]，[156,198]，[373,326]

YOLOv5 初始化了9个anchors，在三个Detect层使用(3个feature map)中使用，每个feature map的每个 grid_cell 都有三个anchor进行预测。分配的规则是:

尺度越大的 feature map 越靠前，相对原图的下采样率越小，感受野越小，所以相对可以预测一些尺度比较小的物体，所有分配到的anchors 越小;
尺度越小的 feature map越靠后，相对原图的下采样率越大，感受野越大，所以相对可以预测一些尺度比较大的物体，所有分配到的 anchors 越大。

即可以在小特征图(feature map)上检测大目标，也可以在大特征图上检测小目标。
YOLOv5 根据工程经验得到了这么3组 anchors，对于很多数据集而言确实挺合适的。但是也不能保证这3组 anchors 就适用于所有的数据集，所有 YOLOv5 还有一个 anchor 进化的策略:使用 k-means 和遗传进化算法，找到与当前数据集最吻合的 anchors。

k-means:对当前数据集中所有的标注信息中的目标框的尺寸做聚类，输出9对anchors的值

3、backbone

# YOLOv5 v6.0 backbone
backbone:
  # [from, number, module, args]
  [
    [-1, 1, Conv, [64, 6, 2, 2]], # 0-P1/2
    [-1, 1, Conv, [128, 3, 2]], # 1-P2/4
    [-1, 3, C3, [128]],
    [-1, 1, Conv, [256, 3, 2]], # 3-P3/8
    [-1, 3, C3, [256]],
    [-1, 1, Conv, [512, 3, 2]], # 5-P4/16
    [-1, 6, C3, [512]],
    [-1, 1, Conv, [1024, 3, 2]], # 7-P5/32
    [-1, 3, C3, [1024]],
    [-1, 1, SPPF, [1024, 5]], # 9
  ]

这是YOLOv5的backbone，可以看到每一个模块算一行，每行都由四个参数构成。分别是:

from:表示当前模块的输入来自那一层的输出，“-1 表示来自上一层的输出，层编号由 8 开始计数。
number:表示当前模块的理论重复次数，实际的重复次数还要由上面的参数 depth_multiple 共同决定，该参数影响整体网络模型的深度，实际的重复次数=number*depth_multiple。
module:模块类名，通过这个类名在 common.py 中寻找相应的类，进行模块化的搭建网络
args:是一个 list，模块搭建所需参数，依次是channel，bkernel_size,stride，padding，bias 等。
4、head

# YOLOv5 v6.0 head
head: [
    [-1, 1, Conv, [512, 1, 1]],
    [-1, 1, nn.Upsample, [None, 2, "nearest"]],
    [[-1, 6], 1, Concat, [1]], # cat backbone P4
    [-1, 3, C3, [512, False]], # 13

    [-1, 1, Conv, [256, 1, 1]],
    [-1, 1, nn.Upsample, [None, 2, "nearest"]],
    [[-1, 4], 1, Concat, [1]], # cat backbone P3
    [-1, 3, C3, [256, False]], # 17 (P3/8-small)

    [-1, 1, Conv, [256, 3, 2]],
    [[-1, 14], 1, Concat, [1]], # cat head P4
    [-1, 3, C3, [512, False]], # 20 (P4/16-medium)

    [-1, 1, Conv, [512, 3, 2]],
    [[-1, 10], 1, Concat, [1]], # cat head P5
    [-1, 3, C3, [1024, False]], # 23 (P5/32-large)

    [[17, 20, 23], 1, Detect, [nc, anchors]], # Detect(P3, P4, P5)
  ]

这是YOLOv5s的head，数据格式和backbone-样。

5、整体模型

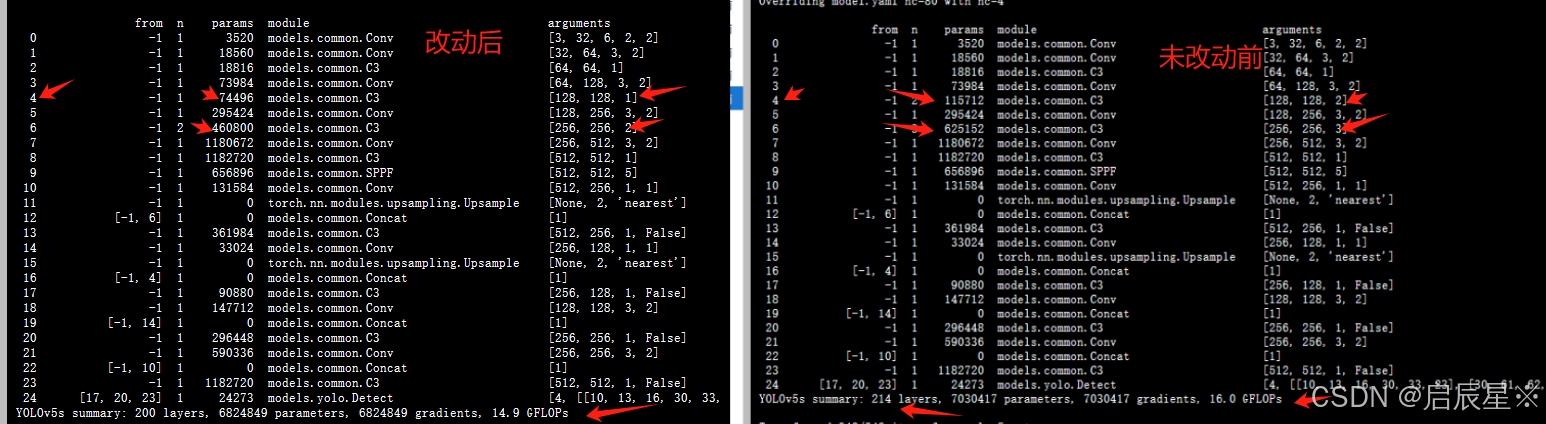

我们是要将yolov5s.yaml网络模型中第4层的C3 * 2修改为C3 * 1，第6层的C3 * 3修改为C3 * 2。

    原来的第4层：[-1, 6, C3, [256]]
    原来的第6层：[-1, 9, C3, [512]]
    （6 * 0.33=2，9* 0.33=3）

因为number*depth_multiple=实际的重复次数，3 * 0.33=1，6 * 0.33=2，所以修改后为：

修改后的第4层：[-1, 3, C3, [256]]
修改后的第6层：[-1, 6, C3, [512]]

完整如下：

# YOLOv5 v6.0 backbone
backbone:
  # [from, number, module, args]
  [
    [-1, 1, Conv, [64, 6, 2, 2]], # 0-P1/2
    [-1, 1, Conv, [128, 3, 2]], # 1-P2/4
    [-1, 3, C3, [128]],
    [-1, 1, Conv, [256, 3, 2]], # 3-P3/8
    [-1, 3, C3, [256]],
    [-1, 1, Conv, [512, 3, 2]], # 5-P4/16
    [-1, 6, C3, [512]],
    [-1, 1, Conv, [1024, 3, 2]], # 7-P5/32
    [-1, 3, C3, [1024]],
    [-1, 1, SPPF, [1024, 5]], # 9
  ]

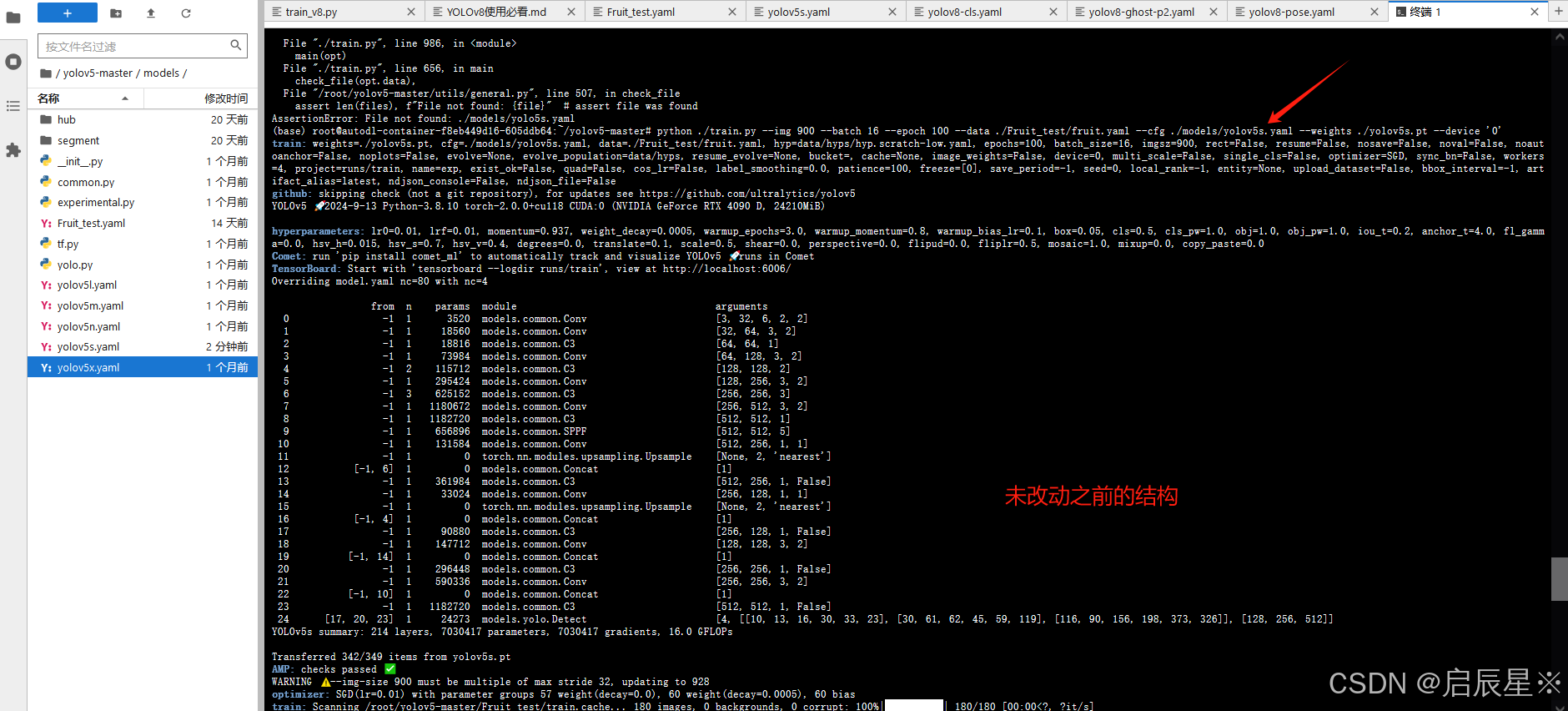

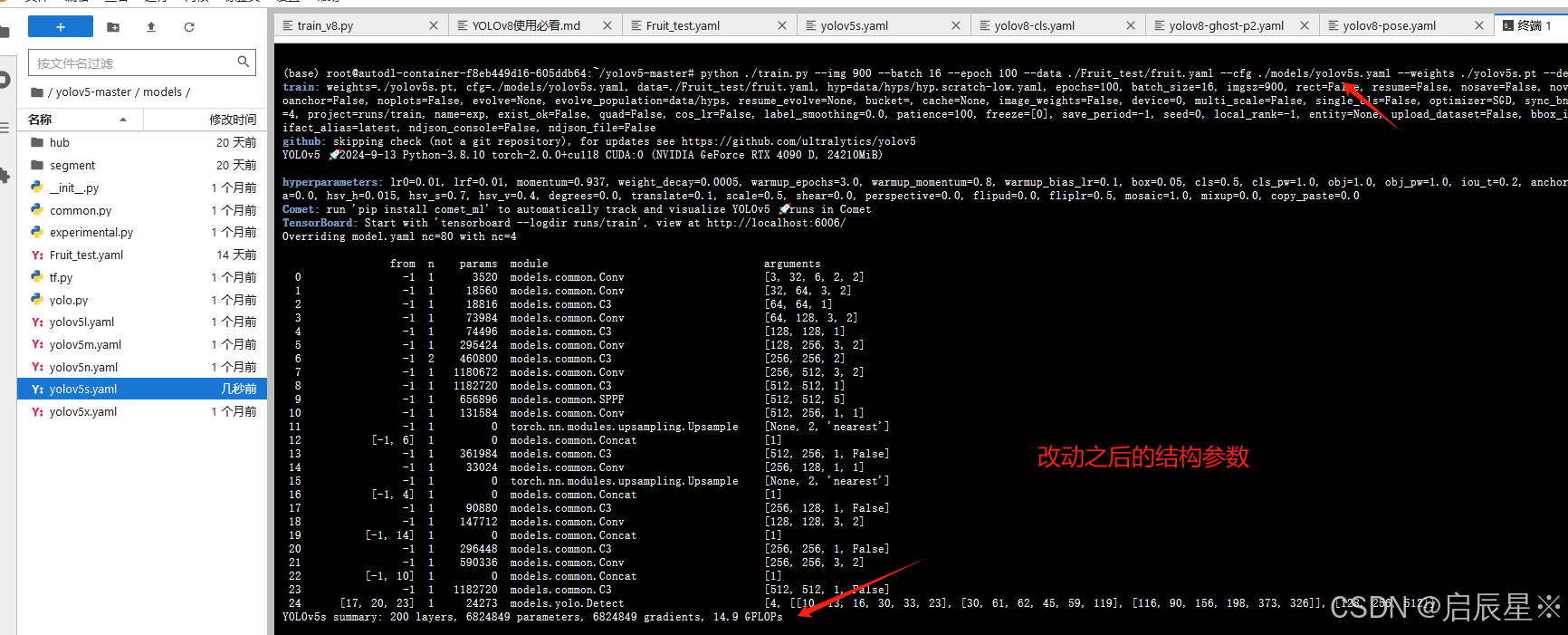

打开终端输入命令运行一定要在专属目录下运行

终端执行（有GPU）：python ./train.py --img 900 --batch 16 --epoch 100 --data ./Fruit_test/fruit.yaml --cfg ./models/yolov5s.yaml --weights ./yolov5s.pt --device '0'
