该博客详细记录了一次HCIA实验，涉及RIP V2的基础和扩展配置。实验中，通过配置R1、R2和R3的IP地址，实现全网可达。在基础配置阶段，配置了RIP V2并检查了路由表。在扩展配置阶段，R3添加了缺省路由，并进行了安全更新和路由条目优化，以防止环路。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

一、搭建拓扑

在这里插入图片描述

二、规划ip

在这里插入图片描述

R1的IP

在这里插入图片描述

R2的IP

在这里插入图片描述

R3的IP

在这里插入图片描述

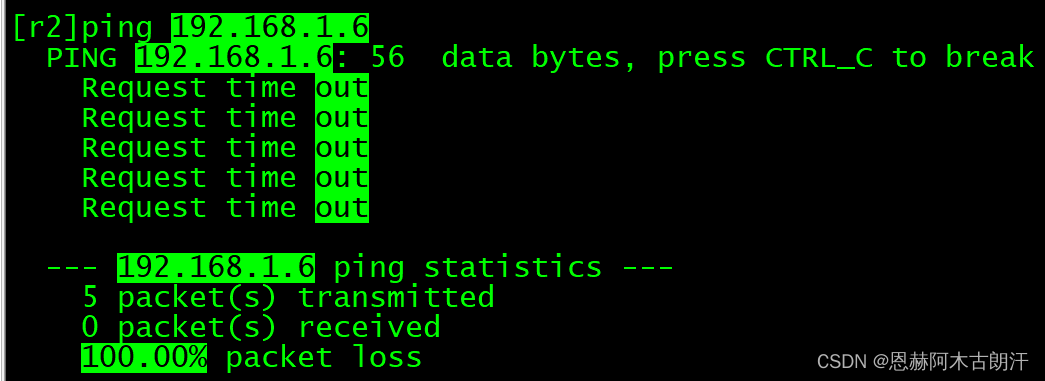

通过R2测试

在这里插入图片描述

三、RIP V2

1、RIP V2基础配置

RIP V2 R1

[r1]rip 1
[r1-rip-1]version 2
[r1-rip-1]undo summary    # 不要汇总
[r1-rip-1]network 192.168.1.0
[r1-rip-1]

RIP V2 R2

[r2]rip 1
[r2-rip-1]version 2
[r2-rip-1]undo summary
[r2-rip-1]network 192.168.1.0

RIP V2 R3

[r3]rip 1
[r3-rip-1]version 2
[r3-rip-1]undo summary
[r3-rip-1]network 192.168.1.0

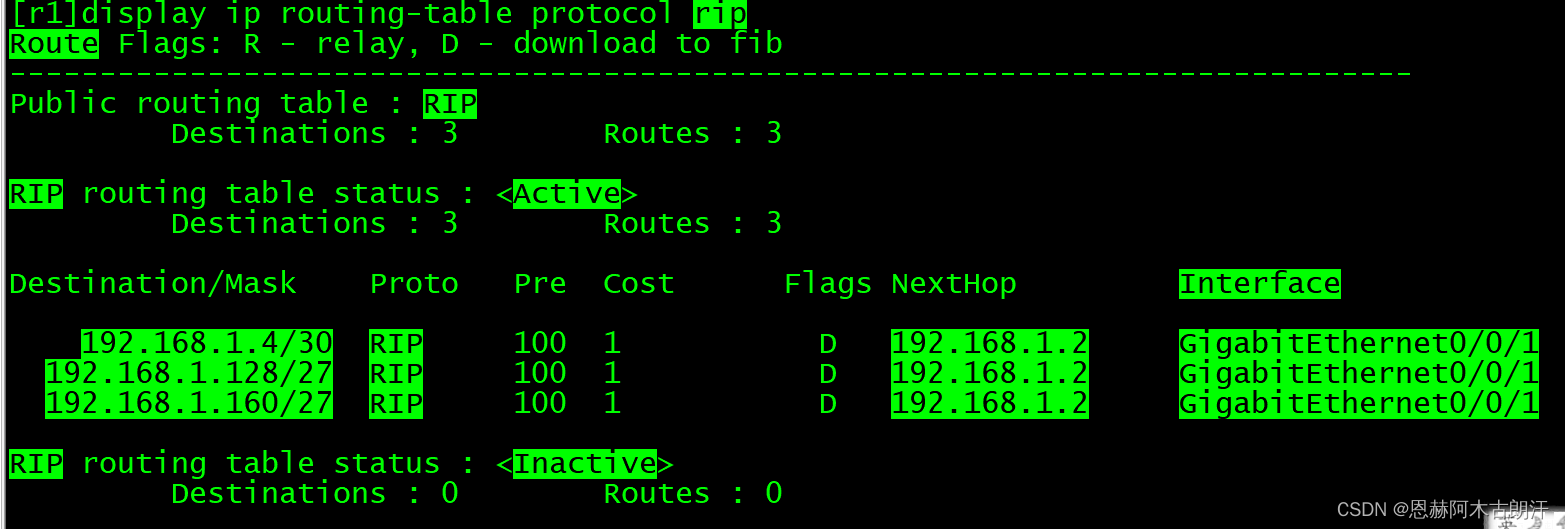

查看R1的路由表

在这里插入图片描述

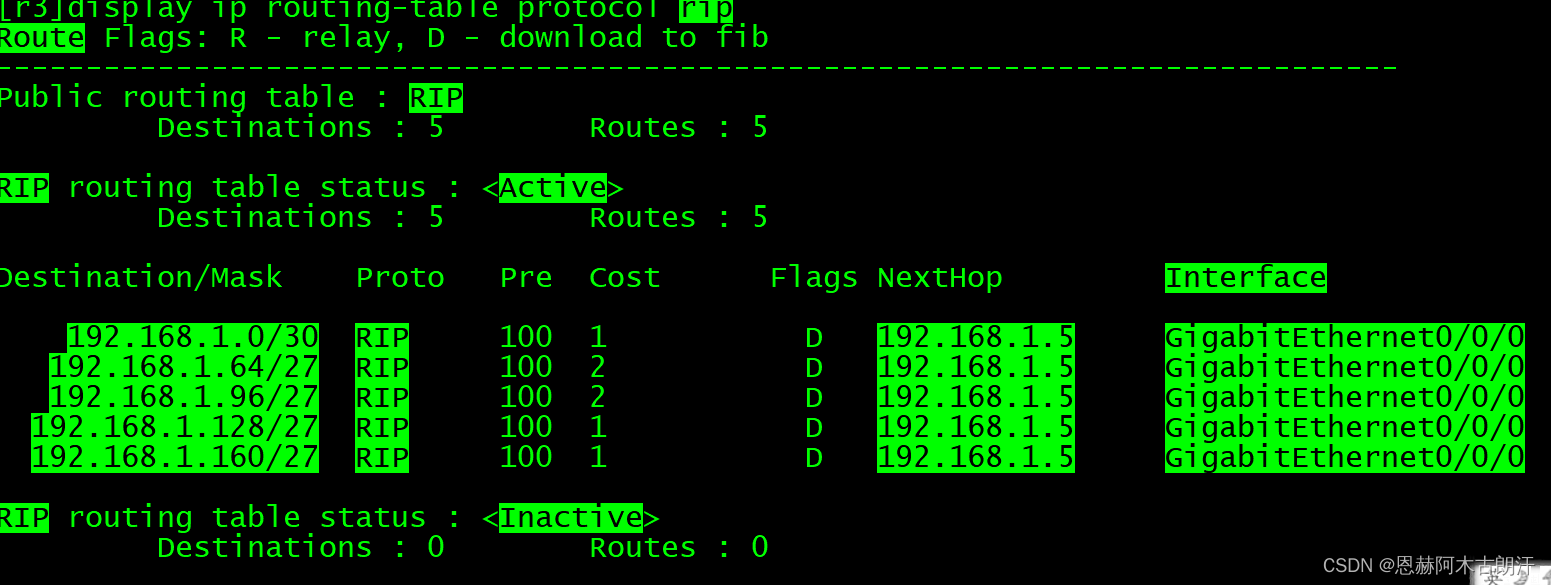

查看R3的路由表

在这里插入图片描述

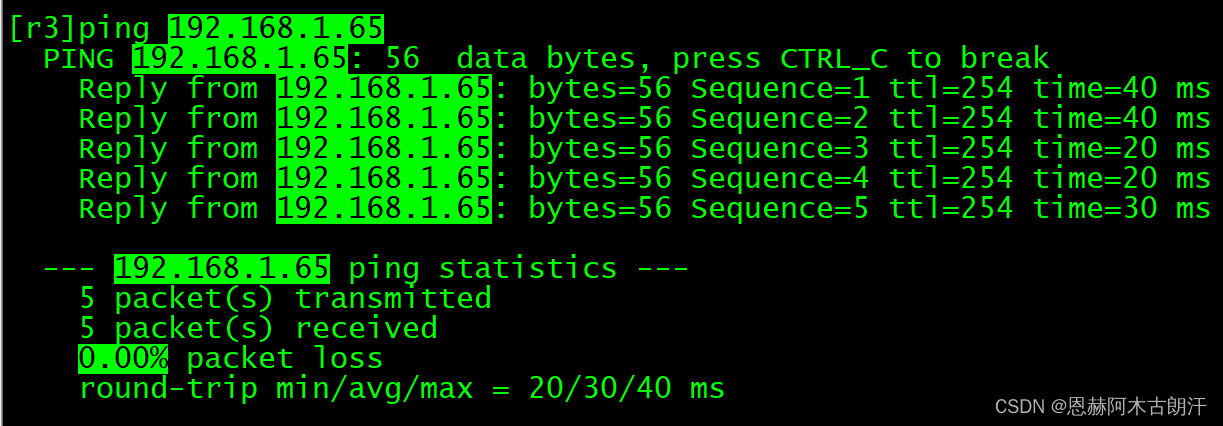

R3pingR1的环回

在这里插入图片描述

2、RIP V2扩展配置

R3写一条缺省路由

[r3]rip
[r3-rip-1]default-route originate

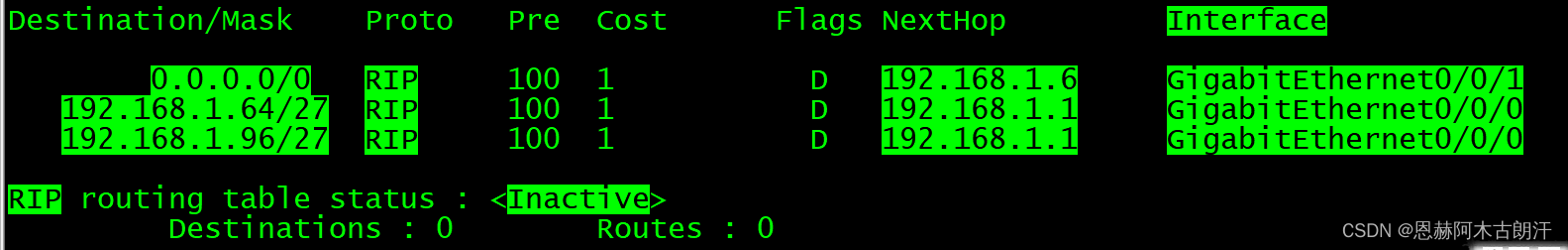

查看R2的路由表

在这里插入图片描述

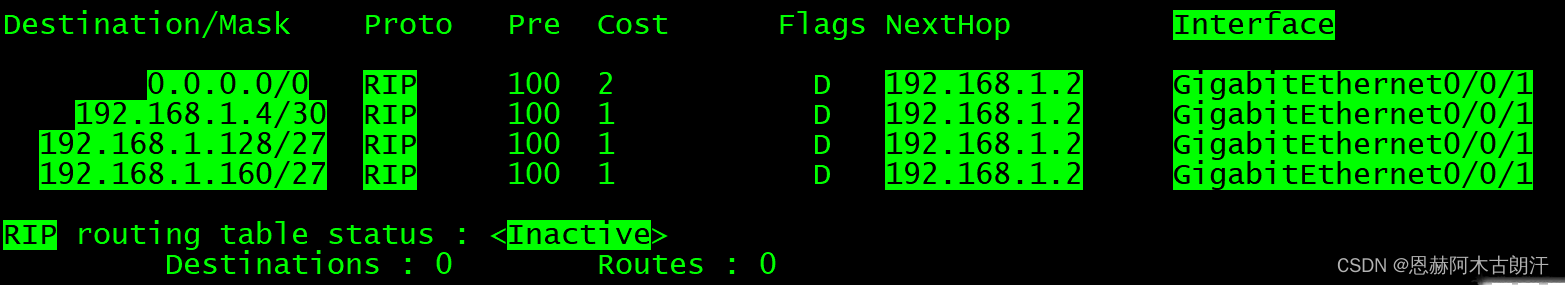

查看R1的路由表

在这里插入图片描述

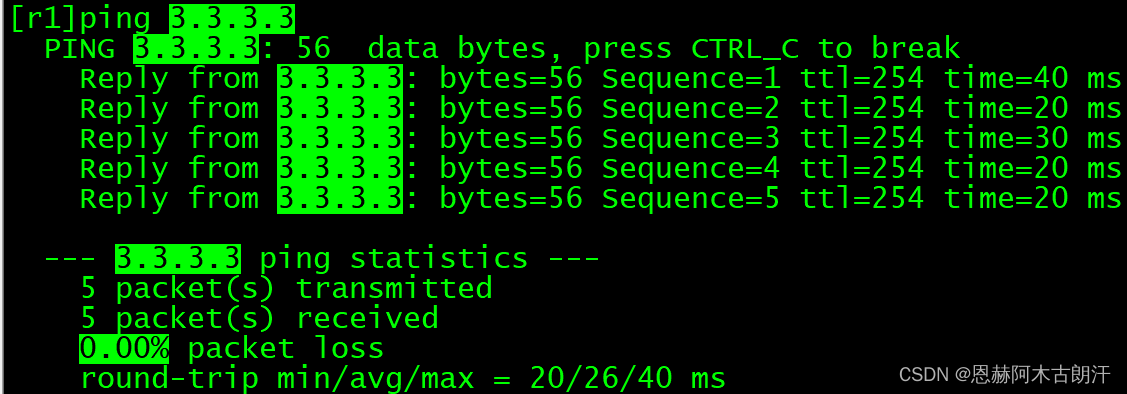

R1pingR3的环回

在这里插入图片描述

此时，全网可达

保障更新安全

[r1-GigabitEthernet0/0/1]rip authentication-mode md5 usual cipher huawei

[r2-GigabitEthernet0/0/0]rip authentication-mode md5 usual cipher huawei
[r2-GigabitEthernet0/0/1]rip authentication-mode md5 usual cipher huawei

[r3-GigabitEthernet0/0/0]rip authentication-mode md5 usual cipher huawei

注：R1与R2间的密码一致，R2与R3的密码一致

减少路由条目数量

[r1-GigabitEthernet0/0/1]rip summary-address 192.168.1.64 255.255.255.192

[r2-GigabitEthernet0/0/0]rip summary-address 192.168.1.128 255.255.255.192
[r2-GigabitEthernet0/0/1]rip summary-address 192.168.1.128 255.255.255.192

查看R3的路由表

Destination/Mask    Proto   Pre  Cost      Flags NextHop         Interface

    192.168.1.0/30  RIP     100  1           D   192.168.1.5     GigabitEthernet0/0/0
   192.168.1.64/26  RIP     100  2           D   192.168.1.5     GigabitEthernet0/0/0
  192.168.1.128/26  RIP     100  1           D   192.168.1.5     GigabitEthernet0/0/0

RIP routing table status : <Inactive>
         Destinations : 0        Routes : 0

<r3>

避免环路

[r1]ip route-static 192.168.1.64 26 NULL 0

[r2]ip route-static 192.168.1.128 26 NULL 0
