Simulink示波器采样时间更改方法

原创 于 2025-07-05 22:20:10 发布 · 141 阅读 · 0 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
文章标签：

#编辑器

首先点开示波器，scope

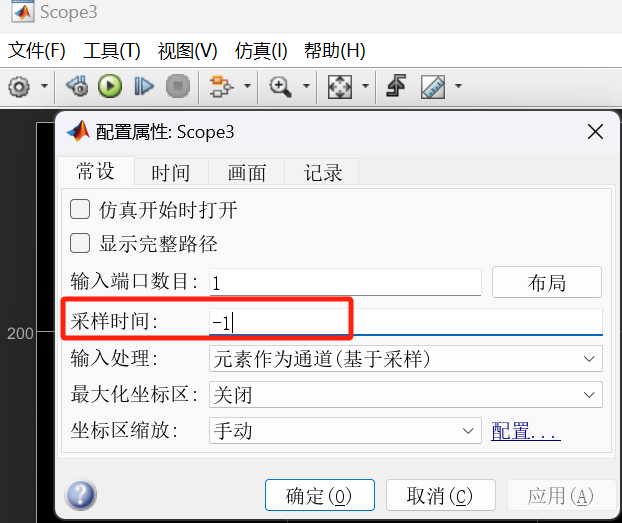

左上角齿轮，即可找到采样时间，默认为-1，即为，继承信号的采样时间
