电路设计学习笔记

1滤波电容

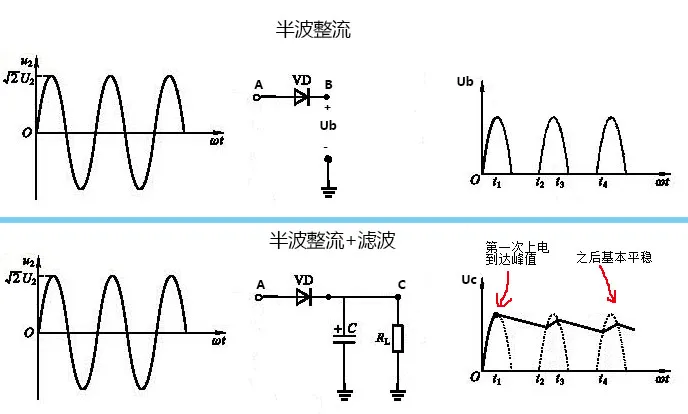

由上图可以看出，当C点电压大于A点电压的时候，即第一次峰值的时候，电容开始放电。一直放到A点电压高于C点电压开始充电，然后进入放电和充电的循环。放电和充电不断补充，波形基本平稳，接近直流，即为滤波电容。
当F为低频时，C越大，Xc越小；所以大电容比小电容更容易滤波； 当F为高频时，Xc由于电感成分的原因，很大；这个时候，小电容要比大电容更容易滤波； 所以得出了一个结论： 大电容滤低频信号，小电容滤高频信号 。这里涉及到了寄生电感的知识。

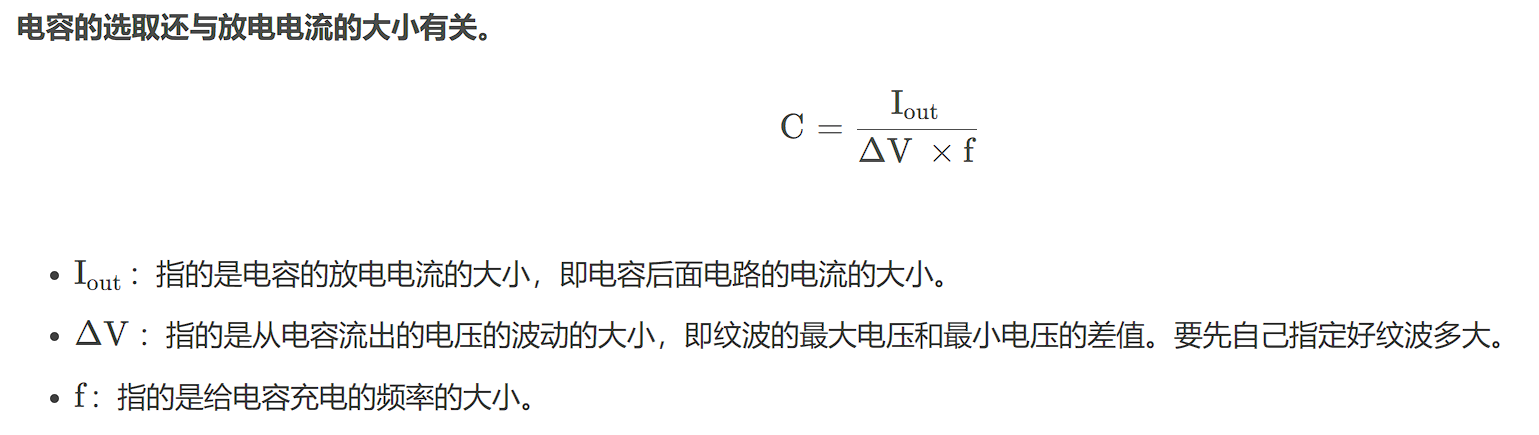

滤波电容的选取方法

2芯片输出LED电路

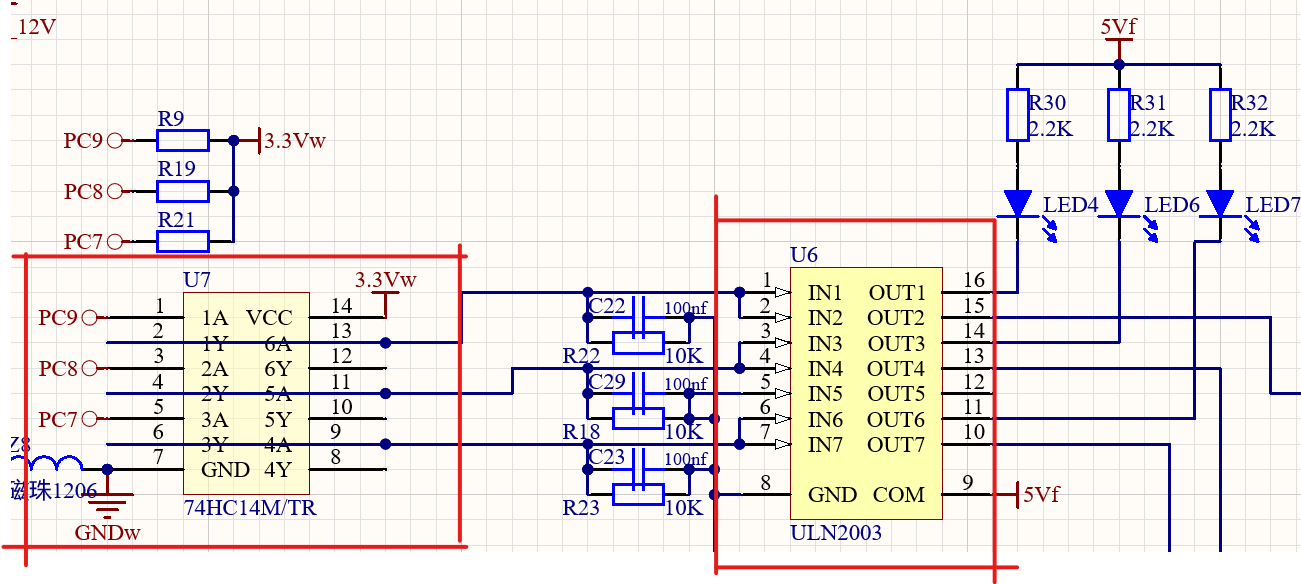

芯片输出到LED电路可以使用ULN2003驱动芯片如下图，只需要给出低电平就可以驱动LED。

2驱动数码管

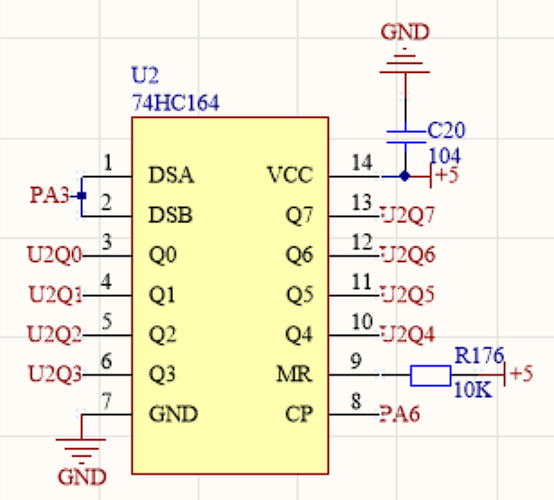

一般驱动数码管可以用74164移位寄存器。当然当IO引脚不足的时候也可以参考一下。

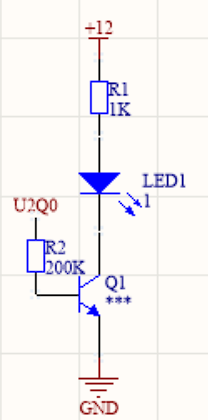

外面可以直接驱动或者采用三极管驱动的方法。


上图中加一个反相器可以防止电流倒灌。同理继电器的驱动也可以采用这个方案。如果不需要大电流，可以考虑不过ULN2003。

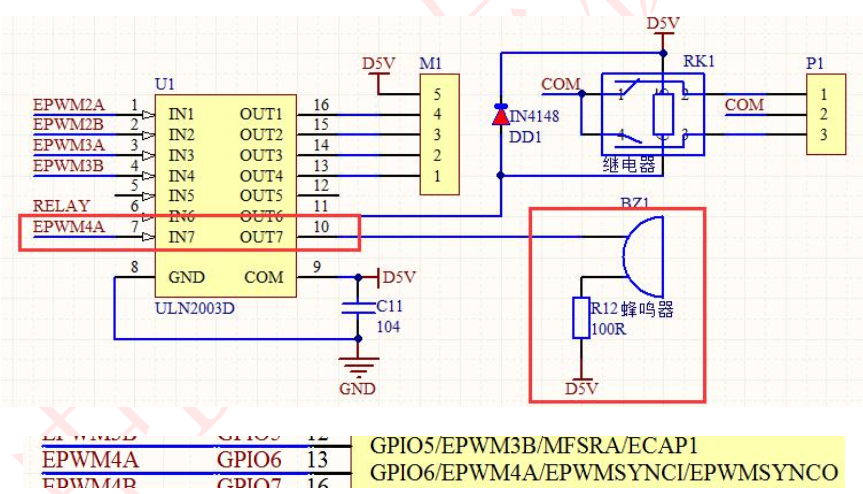

无源蜂鸣器和继电器

有源蜂鸣器

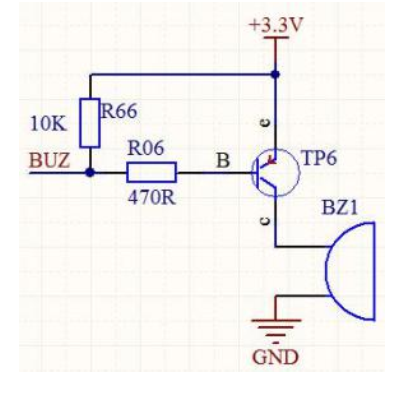

对于有源蜂鸣器而言，除了前面需要给ULN2003电流驱动，同时还要防止误发声。这里可以采用三极管来驱动，当给低电平的时候，该三极管发声；当给高电平的时候，该三极管不发出声音。
