一、拓扑结构

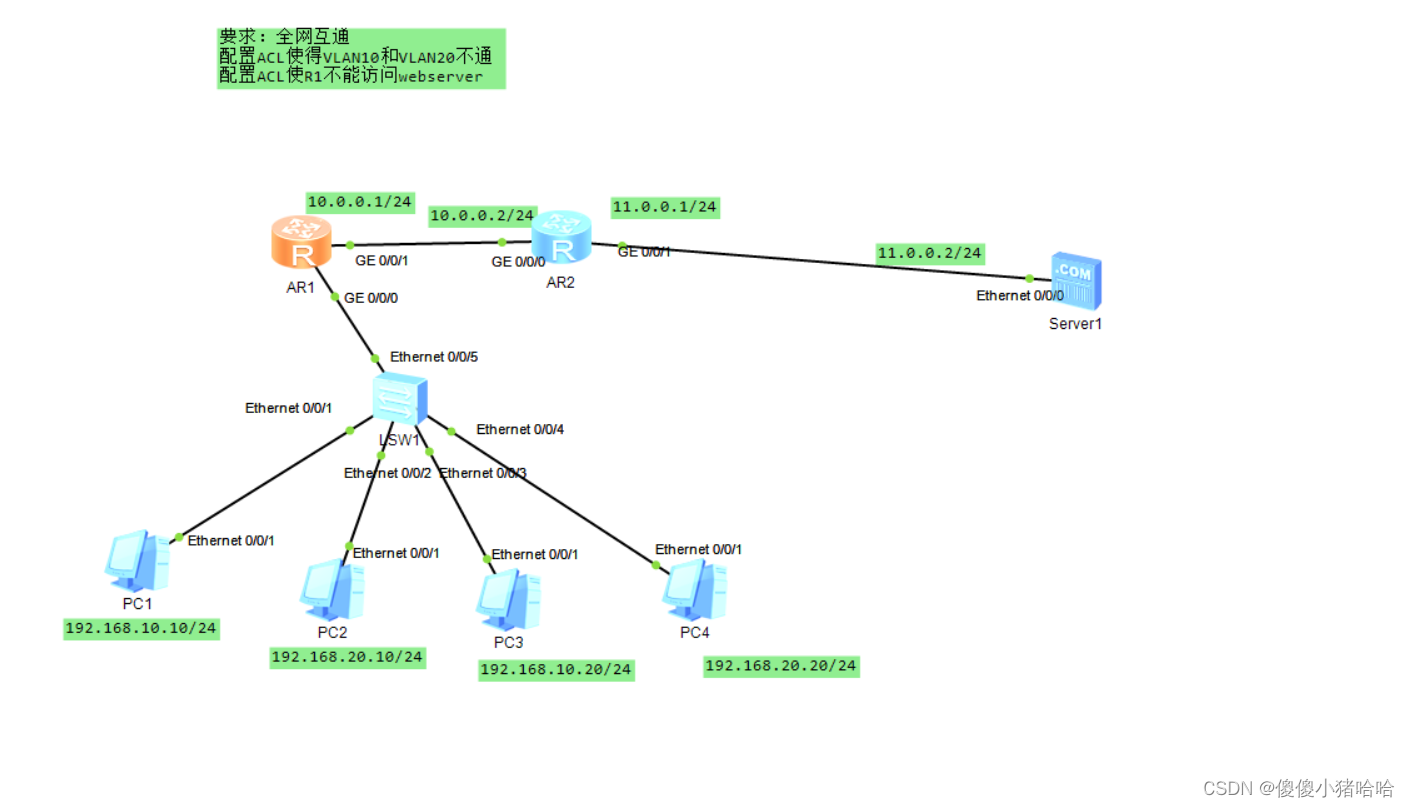

在这里插入图片描述

二、配置交换机

封装端口

[SW1]vlan batch 10 20 //添加vlan网段

[SW1]int e0/0/1
[SW1-Ethernet0/0/1]port link-type access

[SW1-Ethernet0/0/1]port default vlan 10

[SW1-Ethernet0/0/1]int e0/0/2

[SW1-Ethernet0/0/2]port link-type 20

[SW1-Ethernet0/0/2]port default vlan 20

[SW1-Ethernet0/0/2]int e0/0/3

[SW1-Ethernet0/0/3]port link-type access

[SW1-Ethernet0/0/3]port default vlan 10

[SW1-Ethernet0/0/3]int e0/0/4

[SW1-Ethernet0/0/4]port link-type access

[SW1-Ethernet0/0/4]port default vlan 20

[SW1-Ethernet0/0/4]int e0/0/5

[SW1-Ethernet0/0/5]port link-type trunk

[SW1-Ethernet0/0/5]port trunk allow-pass vlan all

[SW1-Ethernet0/0/5]quit

[SW1]display ip int brief //查看ip信息表

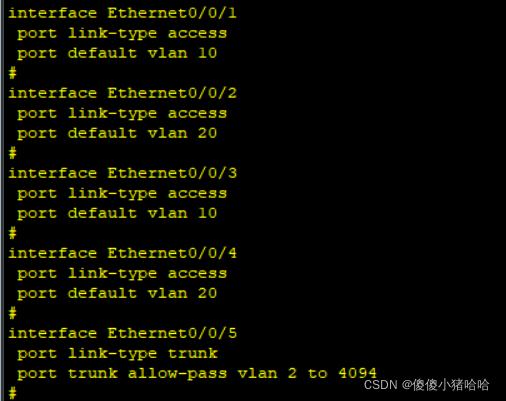

在这里插入图片描述

三、配置AR1

配置ip地址，子接口

[R1]int g0/0/0.10 //配置子接口

[R1-GigabitEthernet0/0/0.10]dotlq termination vid 10

[R1-GigabitEthernet0/0/0.10]ip address 192.168.10.1 24 //配置ip地址

[R1-GigabitEthernet0/0/0.10]arp broadcast enable

[R1-GigabitEthernet0/0/0.10]int g0/0/0.20

[R1-GigabitEthernet0/0/0.20]dotlq termination vid 20

[R1-GigabitEthernet0/0/0.20]ip address 192.168.20.1 24

[R1-GigabitEthernet0/0/0.20]arp broadcast enable

[R1-GigabitEthernet0/0/0.20]int g0/0/1

[R1-GigabitEthernet0/0/1]ip address 10.0.0.1 24

[R1-GigabitEthernet0/0/1]quit

[R1]

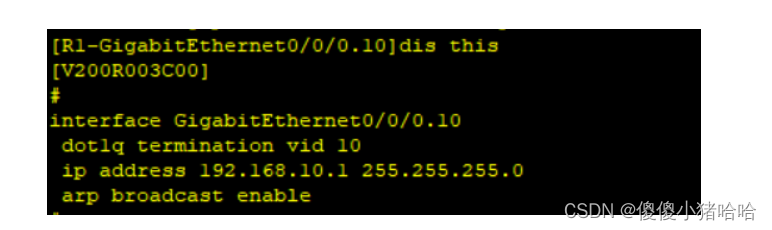

在这里插入图片描述

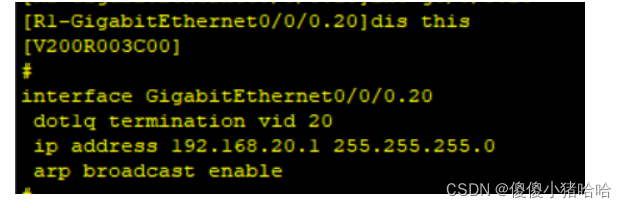

在这里插入图片描述

配置默认网关

[R1]ip route-static 0.0.0.0 0 10.0.0.2
在这里插入图片描述

配置ACL

[R1]acl number 3000

[R1-acl-adv-3000]rule 5 permit icmp source any

[R1-acl-adv-3000]rule 5 deny icmp source 192.168.10.0 0.0.0.255 destination 192.168.20.0 0.0.0.255

[R1-acl-adv-3000]quit

[R1]int g0/0/0 //激活端口

[R1-GigabitEthernet0/0/0]traffic-filter inbound acl 3000

[R1-GigabitEthernet0/0/0]quit

[R1]acl number 3001

[R1-acl-adv-3001]rule 5 deny tcp source 10.0.0.1 0 destination 11.0.0.2 0 destination-port eq 80

[R1-acl-adv-3001]quit

[R1]int g0/0/1

[R1-GigabitEthernet0/0/1]traffic-filter outbound acl 3001

[R1-GigabitEthernet0/0/0]quit

[R1]dis current-configuration //查看信息表

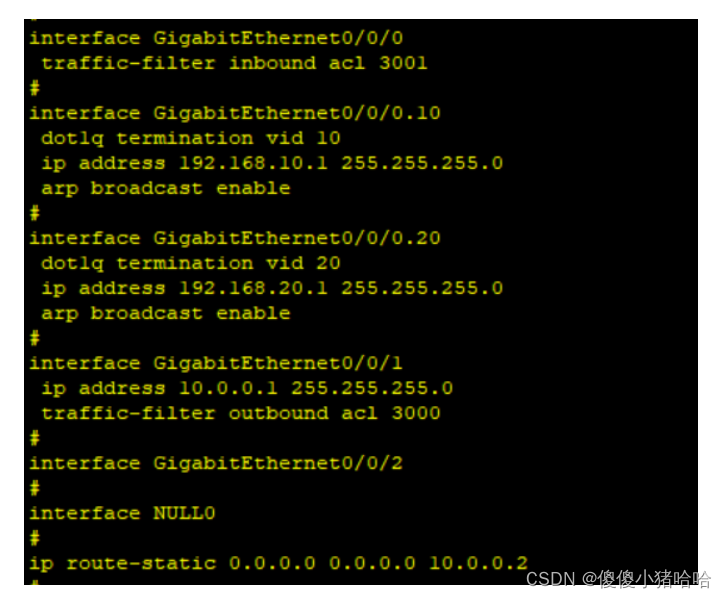

在这里插入图片描述

四、配置AR2

配置ip地址和默认网关

[R2]int g0/0/0

[R2-GigabitEthernet0/0/0]ip add 10.0.0.2 24

[R2-GigabitEthernet0/0/0]int g0/0/1

[R2-GigabitEthernet0/0/1]ip add 11.0.0.1 24

[R2-GigabitEthernet0/0/1]quit

[R2]ip route-static 0.0.0.0 0 10.0.0.1

五、服务器

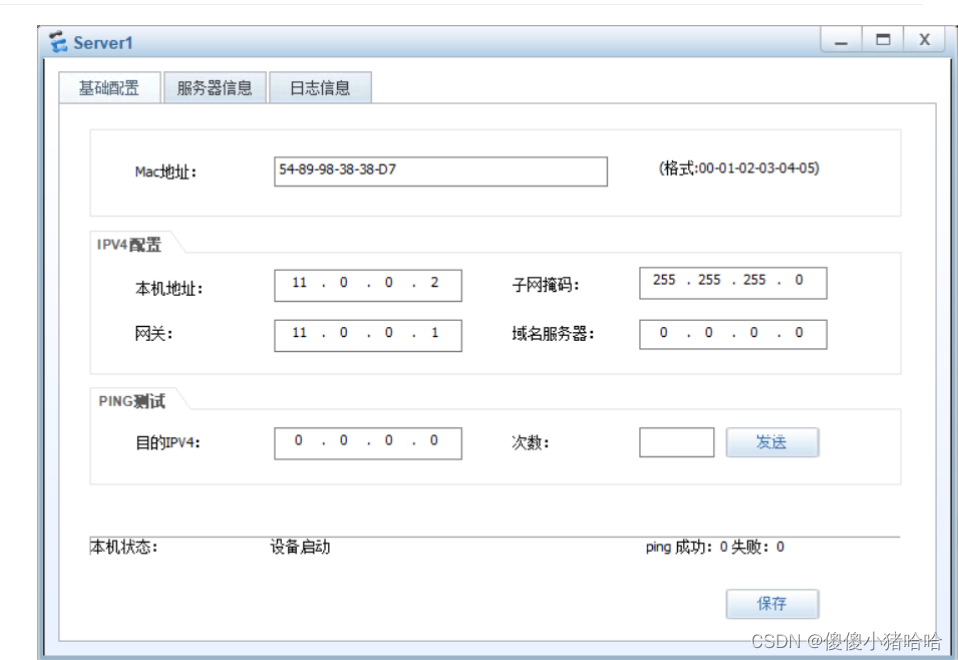

在这里插入图片描述

六、结果

PC1 ping PC2 不通 抓包结果如下

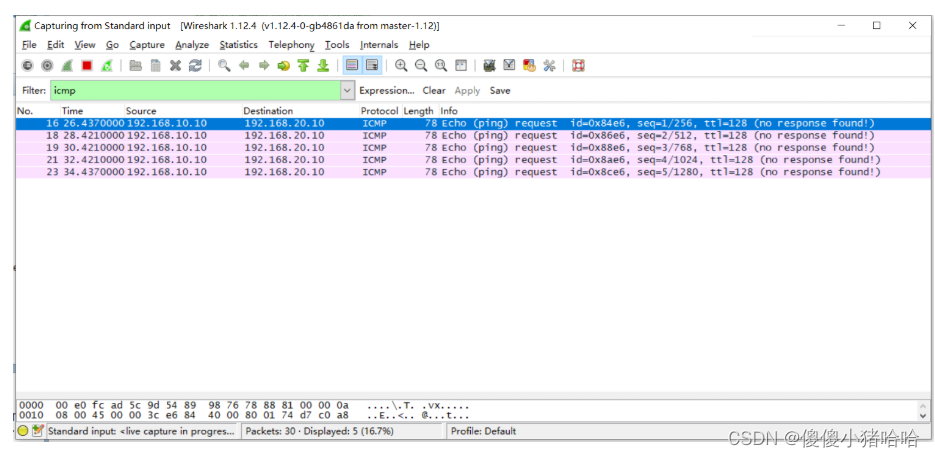

在这里插入图片描述

​ R1 ping 服务器 无tcp 包

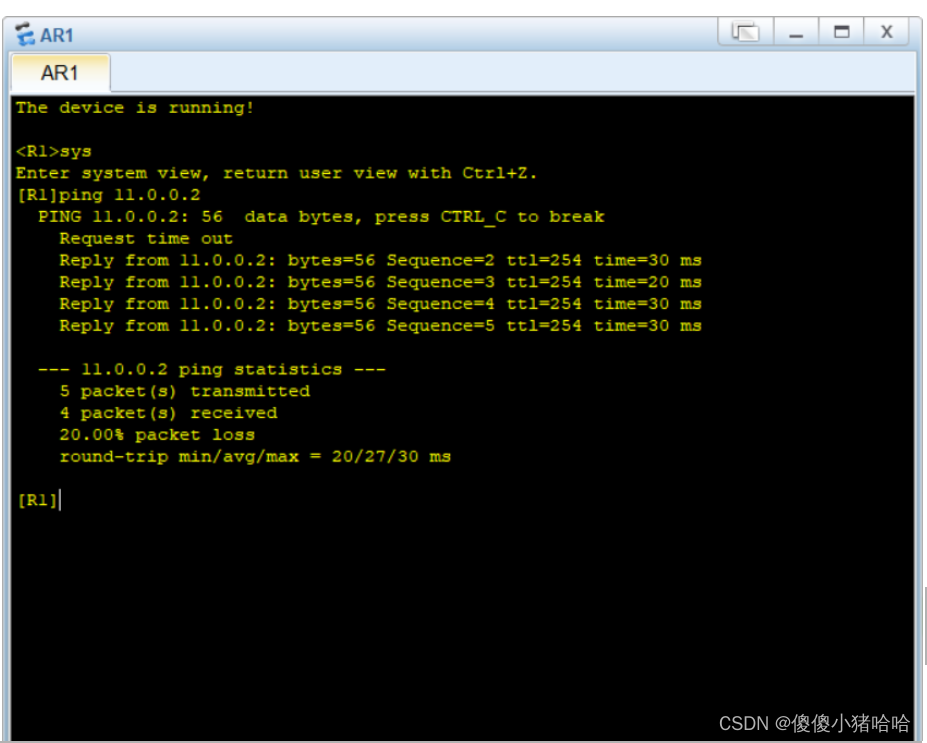

在这里插入图片描述
在这里插入图片描述
