标题：计算机的参考模型

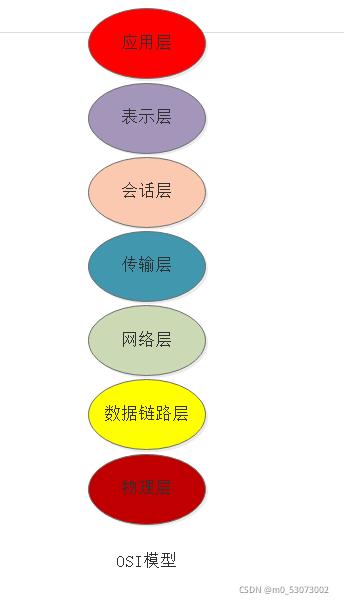

一、OSI模型参考图

1.1、图形

二、OSI各层的功能

2.1、应用层

应用层：网络服务与最终用户的一个接口（用户操作）

人机交互窗口，把人的语言输入到计算机当中。例如，在QQ的对话窗口输入字符。

2.2、表示层

表示层：数据的表示、安全、压缩（人的语言翻译成计算机）
接受道德数据翻译成二进制数组成的计算机语言，并对数据进行压缩和解压、数据加密和解密等工作。

2.3、会话层

会话层：建立、管理、中止会话
管理是否允许不同机器上的用户之间建立会话连接关系。

2.4、传输层

传输层：定义传输数据的协议端口号，以及流控和差错校验（防火墙、端到端）
将上层数据分片并加上端口号封装成数据段，或通过对报文头中的端口识别，实现网络中不同主机上的用户进程之间的数据。

2.5、网络层

网络层：进行逻辑地址寻址，实现不同网络之间的路径选择（路由器）
将上层数据加上源和目的方的逻辑（IP）地址封装成数据包，实现数据从源端到目的端的传输。

2.6、数据链路层

数据链路层：建立逻辑连接、进行硬件地址寻址、差错校验（常见的有循环冗余码（CRC），奇偶校验码，水平垂直校验码）等功能（交换机、网卡）
将上层数据加上源和目的方的物理（MAC）地址封装成数据帧，MAC地址是用来标识网卡的物理地址， 建立数据链路；当发现数据错误时，可以重传数据帧。

2.7、物理层

物理层：建立、维护、断开物理连接（网卡，网线，光纤，集线器，中继器，调制解调器）
报文头部和上层数据信息都是由二进制数组成的，物理层将这些二进制数字组成的比特流转换成电信号在网络中传输。

三、TCP/IP协议

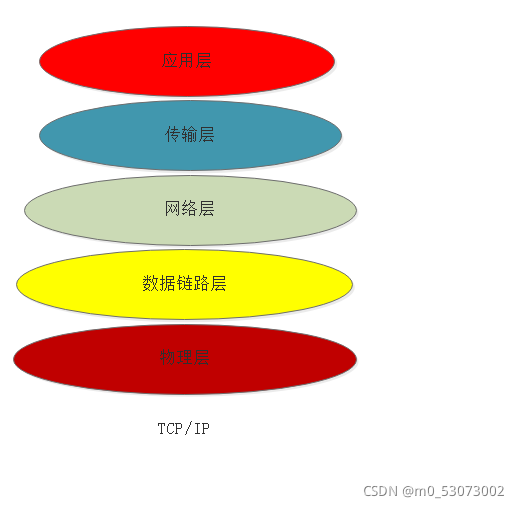

3.1、TCP/IP协议图

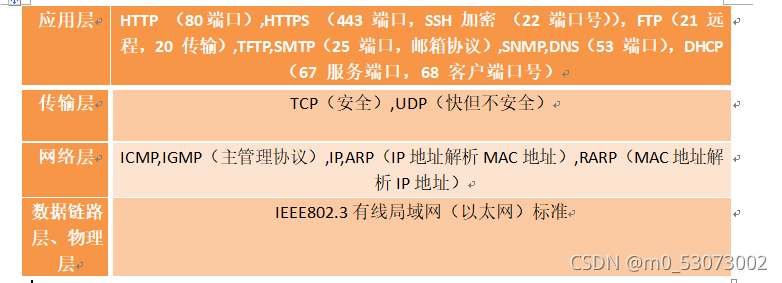

3.2、各层所携带的协议

TCP 安全是因为三次握手要确认对方
UDP只管传，不管对方是否收到
ARP：解析源ip地址

四、封装和解封装

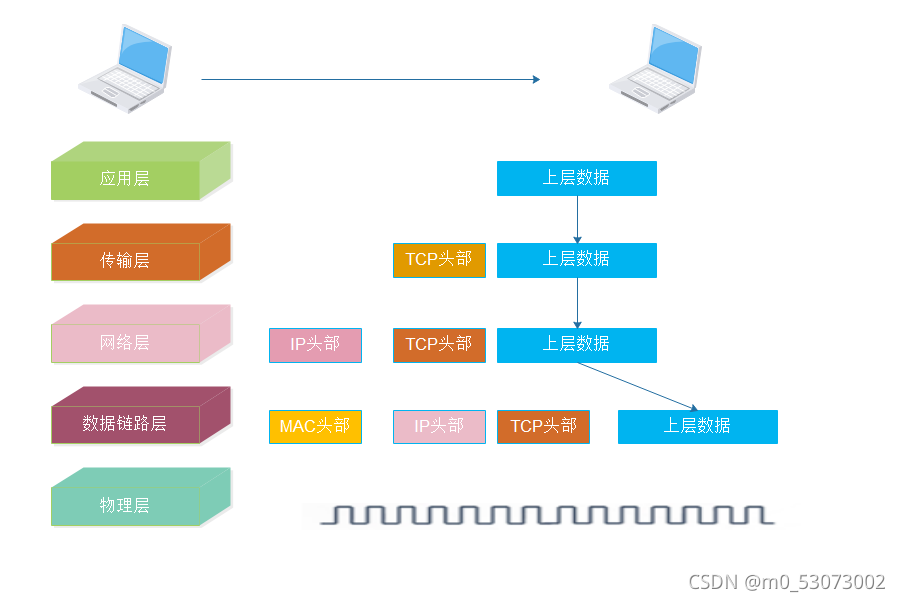

4.1、封装过程

封装：A和B进行通讯，首先打开个网站进行人机交互，也就是对数据打包，这就是应用层到传输层，在传输层我们要找到目的端口号，传输层将其源端口和目的端口进行打包，将其传给网络层，到了网络层要先找到目标IP地址，找到后网络层对目的IP地址和源IP地址进行打包，将其传给数据链路层，在数据链路层对TCP包,IP包,MAC包进行封装然后传给物理层，物理层将其转化为比特流传给B。这就是封装过程。

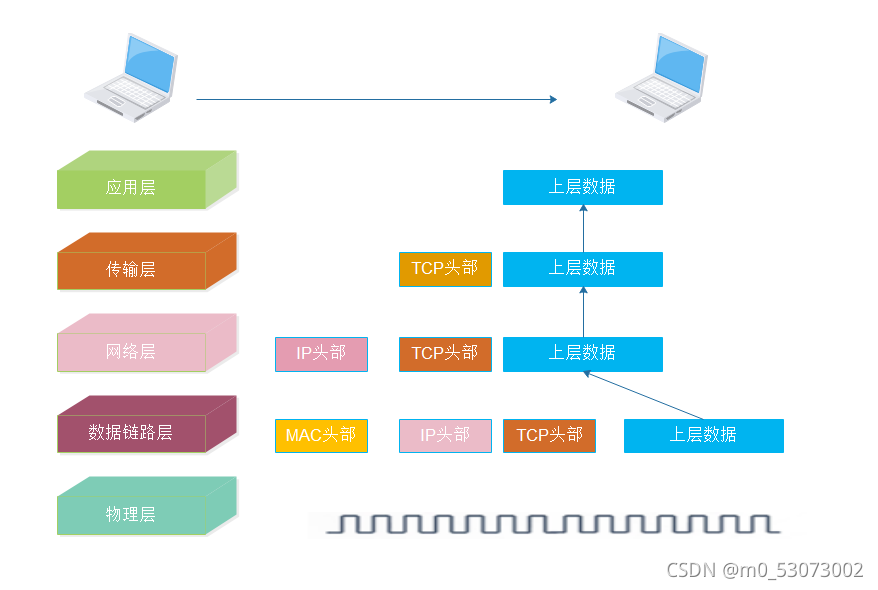

4.2、解封过程

用户B接收到了比特流后，就会进入数据链路层，对源MAC地址和目标MAC地址进行核对后没问题后去掉MAC包，将IP和TCP包传给网络层，网络层对其源IP地址和目的IP地址进行核对后没问题将IP包去掉，然后传给传输层，传输层对其源端口和目的端口进行核对没问题则去掉TCP包，将收到数据的信息通过应用层反馈给A。这就是解封过程。

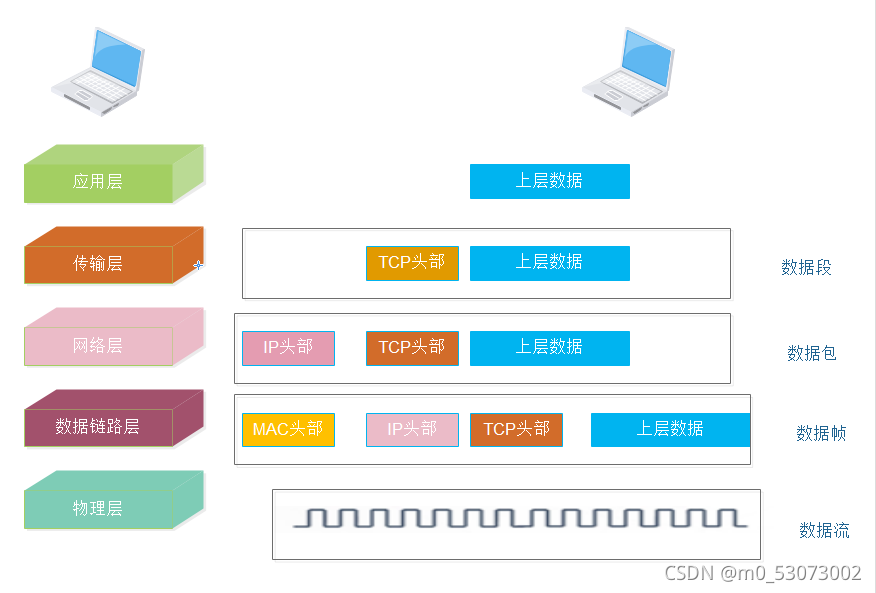

4.3、PDU

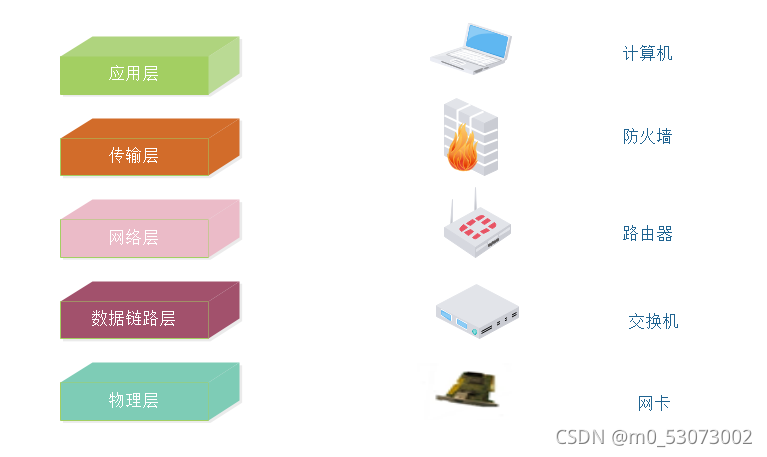

4.4、设备与层的对应关系

五、总结

OSI分层模型

TCP/IP协议

封装和解封

分层以及各层的意义
