定时器/计数器

定时器/计数器0/1

定时器计数器

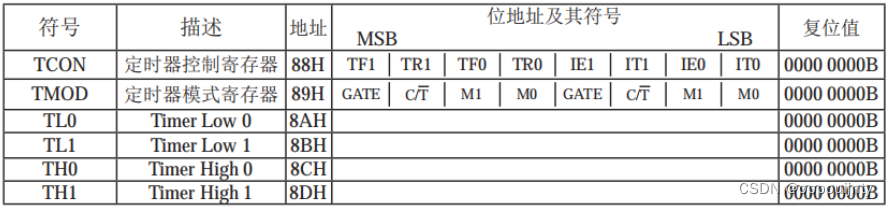

定时器/计数器0和1相关寄存器

定时器相关寄存器

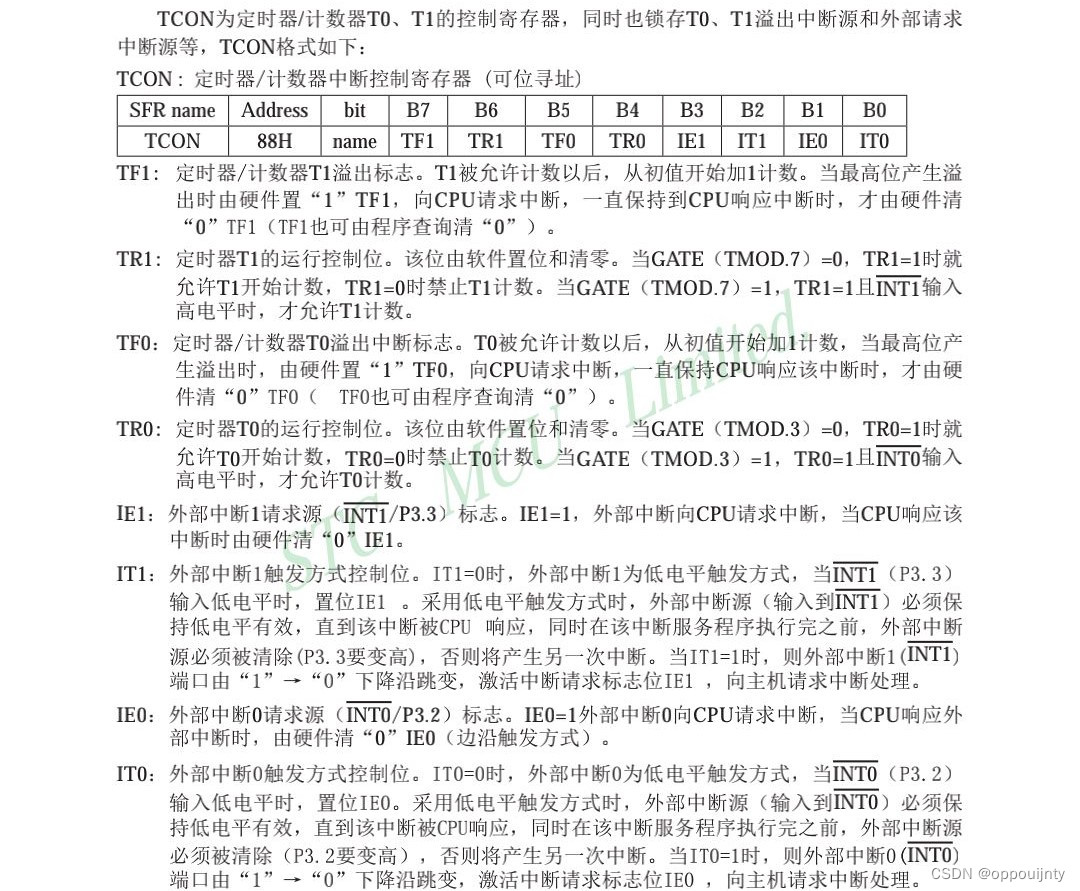

定时器/计数器控制寄存器TCON

控制寄存器TCON

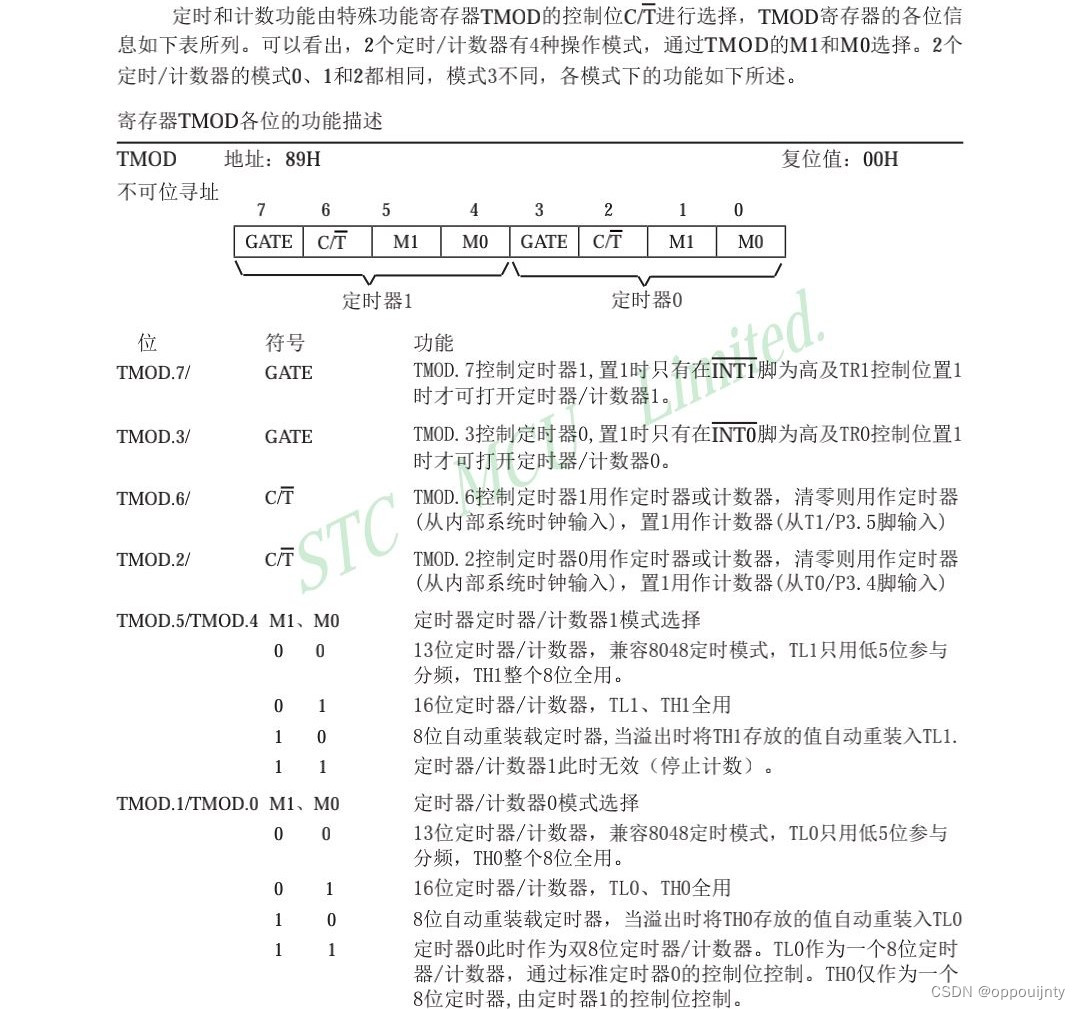

定时器/计数器工作模式寄存器TMOD

工作模式寄存器TMOD

定时器

简介

C51中的定时器和计数器是同一个硬件电路支持的，通过寄存器配置不同，就可以将他当做定时器
或者计数器使用。
确切的说，定时器和计数器区别是致使他们背后的计数存储器加1的信号不同。当配置为定时器使
用时，每经过1个机器周期，计数存储器的值就加1。而当配置为计数器时，每来一个负跳变信号
(信号从P3.4 或者P3.5引脚输入)，就加1，以此达到计数的目的。
标准C51有2个定时器/计数器：T0和T1。他们的使用方法一致。C52相比C51多了一个T2

概念解读

  • 定时器和计数器，电路一样
  • 定时或者计数的本质就是让单片机某个部件数数
  • 当定时器用的时候，靠内部震荡电路数数
  • 当计数器用的时候，数外面的信号，读取针脚的数据

定时器怎么定时

定时器的本质原理： 每经过一个机器周期，就加1 :寄存器

  • 什么是晶振

    晶振(晶体震荡器)，又称数字电路的“心脏”，是各种电子产品里面必不可少的频率元器件。数字电
    路的所有工作都离不开时钟，晶振的好坏、晶振电路设计的好坏，会影响到整个系统的稳定性。

  • 什么是时钟周期

    时钟周期也称为[振荡周期](振荡周期_百度百科 (baidu.com))，定义为[时钟频率](时钟频率_百度百科 (baidu.com))的倒数。时钟周期是计算机中最基本的、最小的时间单
    位。在一个时钟周期内，CPU仅完成一个最基本的动作。时钟周期是一个时间的量。更小的时钟周
    期就意味着更高的工作频率 。

    • 什么是时钟周期
      时钟周期也称为[振荡周期](振荡周期_百度百科 (baidu.com))，定义为[时钟频率](时钟频率_百度百科 (baidu.com))的倒数。时钟周期是计算机中最基本的、最小的时间单
      位。在一个时钟周期内，CPU仅完成一个最基本的动作。时钟周期是一个时间的量。更小的时钟周
      期就意味着更高的工作频率 。

    • 什么是机器周期

      机器周期也称为CPU周期。在计算机中，为了便于管理，常把一条指令的执行过程划分为若干个阶
      段（如取指、译码、执行等），每一阶段完成一个基本操作。完成一个基本操作所需要的时间称为
      机器周期。一般情况下，一个机器周期由若干个时钟周期组成 。

      在这里插入图片描述

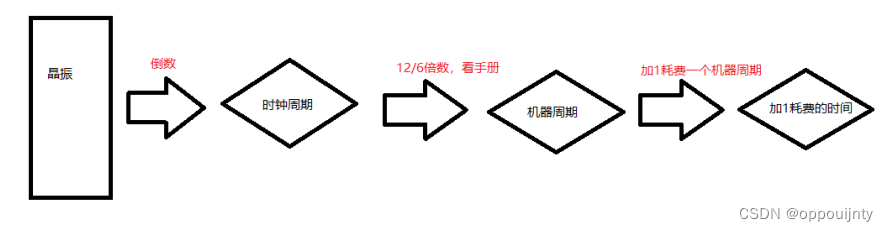

    • 加1经过了多长时间

    当晶振频率是11.0592MHz的时候，等于11059.2KHz = 11059200Hz

    机器周期 = 12 x 时钟周期 =12 x (1/时钟频率) 秒 = 12 / 时钟频率 秒 = 12 / 11059200 秒 = 12 000 000
    / 11059200 微秒 = 1.085 微秒

定时器编程

设置相关寄存器：

定时器相关寄存器

  • 选用定时器0进行定时，对寄存器进行相关初始化

  • 采用16位定时器，TL0和TH0全用，最大计数216 = 65536，最多计时65536 x 1.085us = 71ms

  • 如何算出20ms定时器初值

    单片机数1下需要花费1.085us，20ms可以数20ms/1.085us = 18433下；

    那就使得单片机从65536-18433 = 47103（十六进制B7FF，近似B8）下开始计数

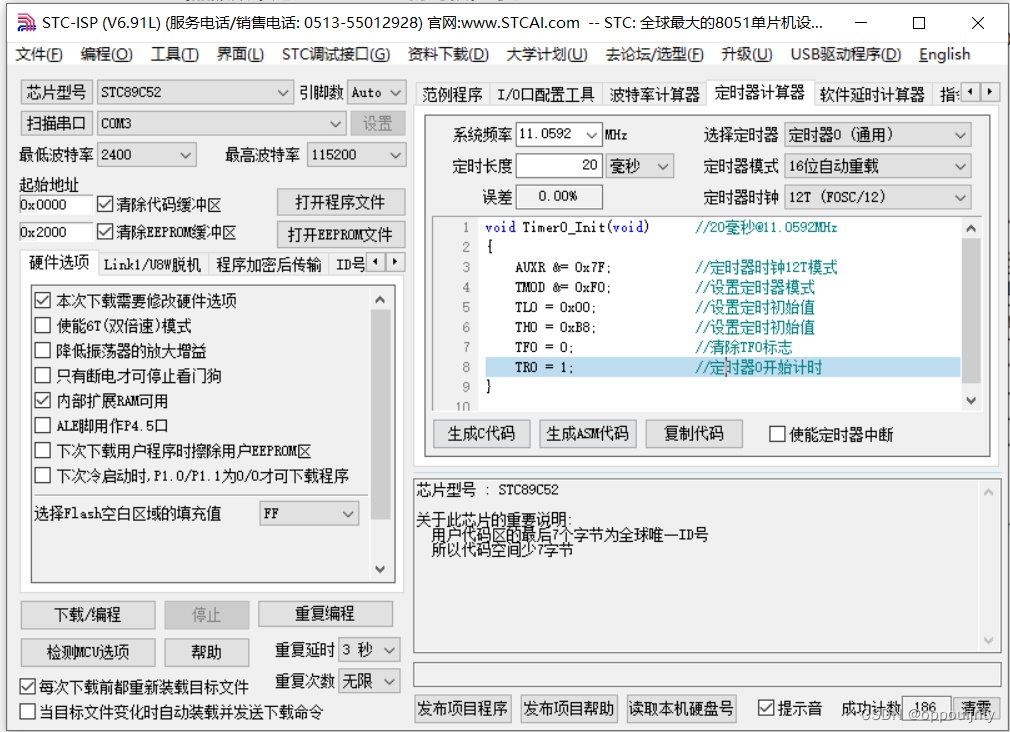

    因此 TL0 = 0x00；TH0 = 0xB8；可以使用STC—ISP验证一下
    在这里插入图片描述

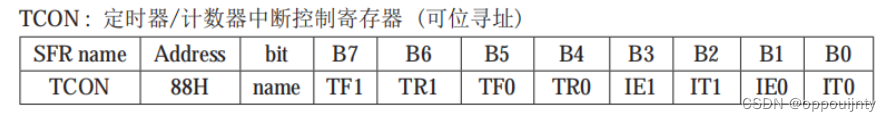

关于TCON

TCON寄存器

  • 怎么知道计时溢出

    TCON寄存器的bit5（TF0）能表示溢出：当溢出的时候，硬件会修改bit5(TF0)位上面的数据，改成
    1（置1），如果不用中断，我们代码清零

  • 怎么知道定时器计数爆表了

    TCON寄存器的bit5（TF0）能表示爆表：当爆表的时候，硬件会将bit5(TF0)（置1），如果不用中断，我们代码清零

    • 怎么开始计时

      ​ TCON寄存器的bit4（TR0），通过软件将TR0赋值成1，开始计时

    • 设置定时器模式

      将TMOD的低四位设置成0 1，16位定时器功能。

    • 四个二进制数表示一位的16进制数

    • 8421法进制的转换（方便人类来看，对计算机底层来说，不关心进制010101010）

    • 配寄存器推荐用按位操作，清零的时候，对应的需要清零的位与上0，不需要清零的位与上1

    • 置1的时候，需要置1的位置或1，不需要置一的位置或0

小试牛刀

/*通过定时器0，控制LED亮一秒，灭一秒，晶振11059200Hz*/

#include <reg52.h>

sbit LED1 = P2^0;

void Timer0Init()
{
    TMOD &= 0xF0;	//与 1111 0000 高四位不变，低四位清零
    TMOD |= 0x01;	//或 0000 1111 高位不动，低位全用
    TL0 = 0x00;
    TH0 = 0xB8;		//设置定时器初值为20ms
    TF0 = 0;		//设置定时器溢出标志
    TR0 = 1;		//启动定时器0
}

void main()
{
    char cnt = 0;
    LED1 = 1;		//上电以后，LED处于高电平灭

    Timer0Init();	//定时器0初始化

    if(TF0 == 1)	//如果TF0等于1的话，表示已经计数溢出已满一次
    {
        TF0 = 0;	//重新将TF0赋值成0，再次计数
        cnt++;		//每溢出一次，cnt++一次
        TL0 = 0x00;
        TH0 = 0xB8;		//重新设定初值
  		if(cnt == 50)	//如果cnt++到50次，表示已经过了一秒
        {
            cnt = 0;	//每50次经过1s，给cnt重新赋值，计算下一次的1s
            LED1 = !LED1;	//LED1初始化高电平，取反低电平
        }
    }
}

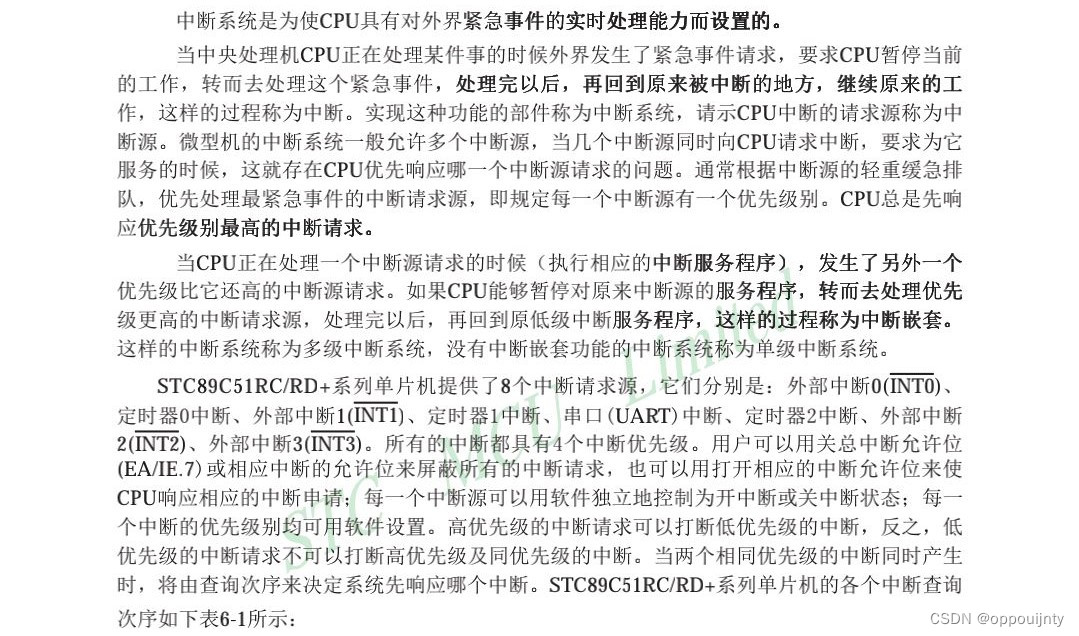

中断系统

中断系统

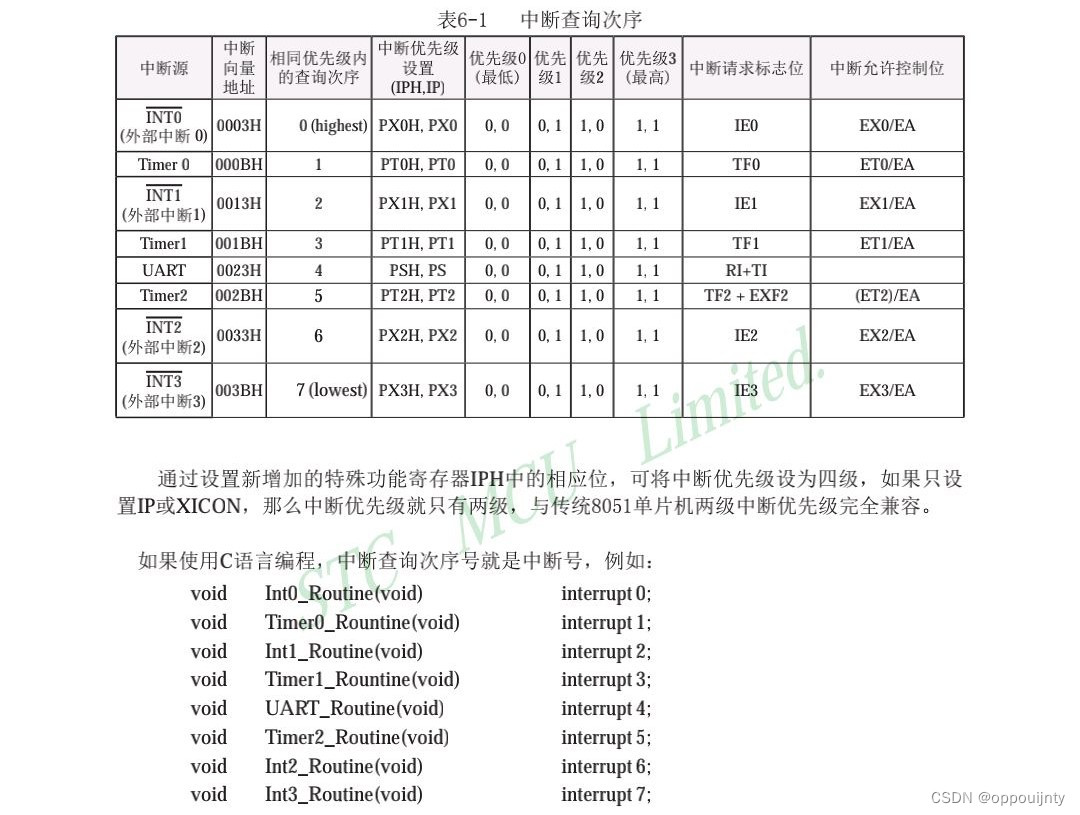

中断查询次序

中断结构

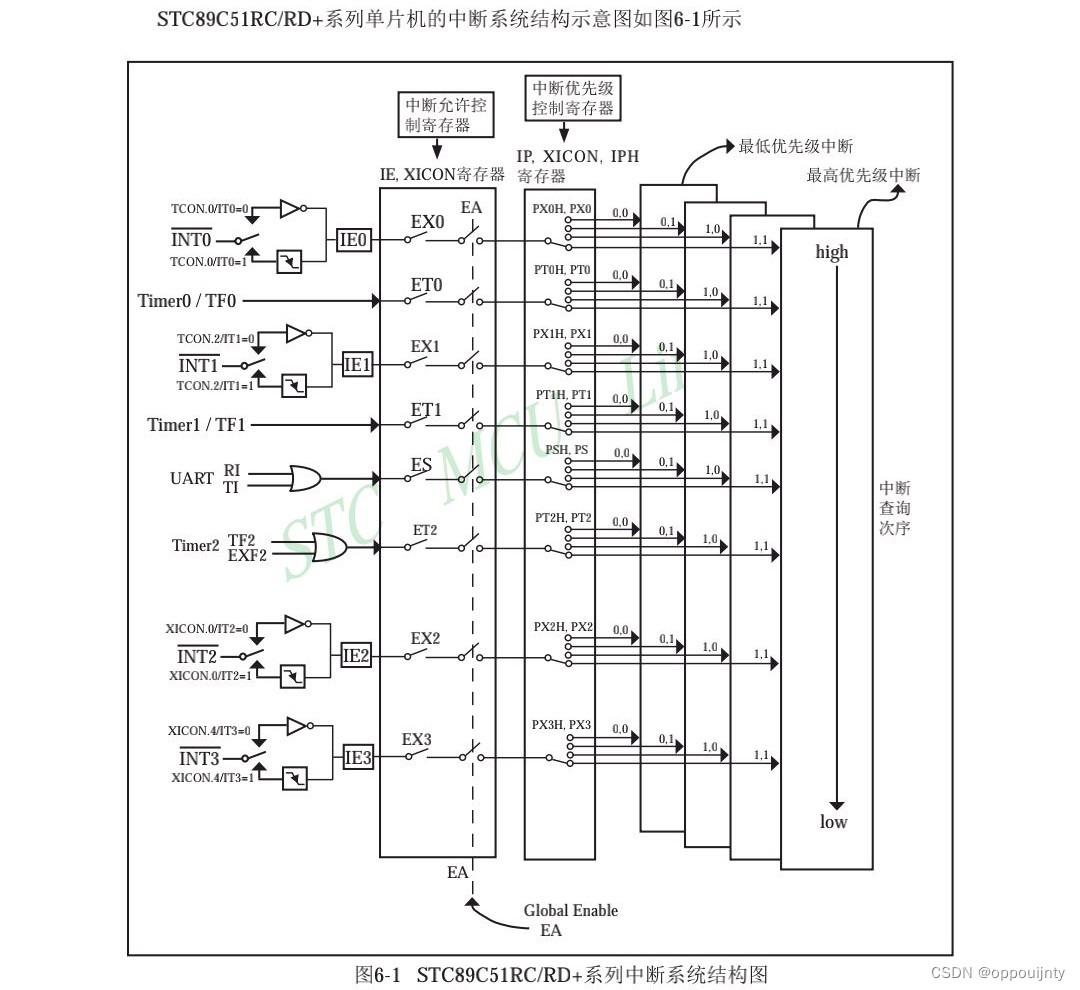

中断结构

在这里插入图片描述

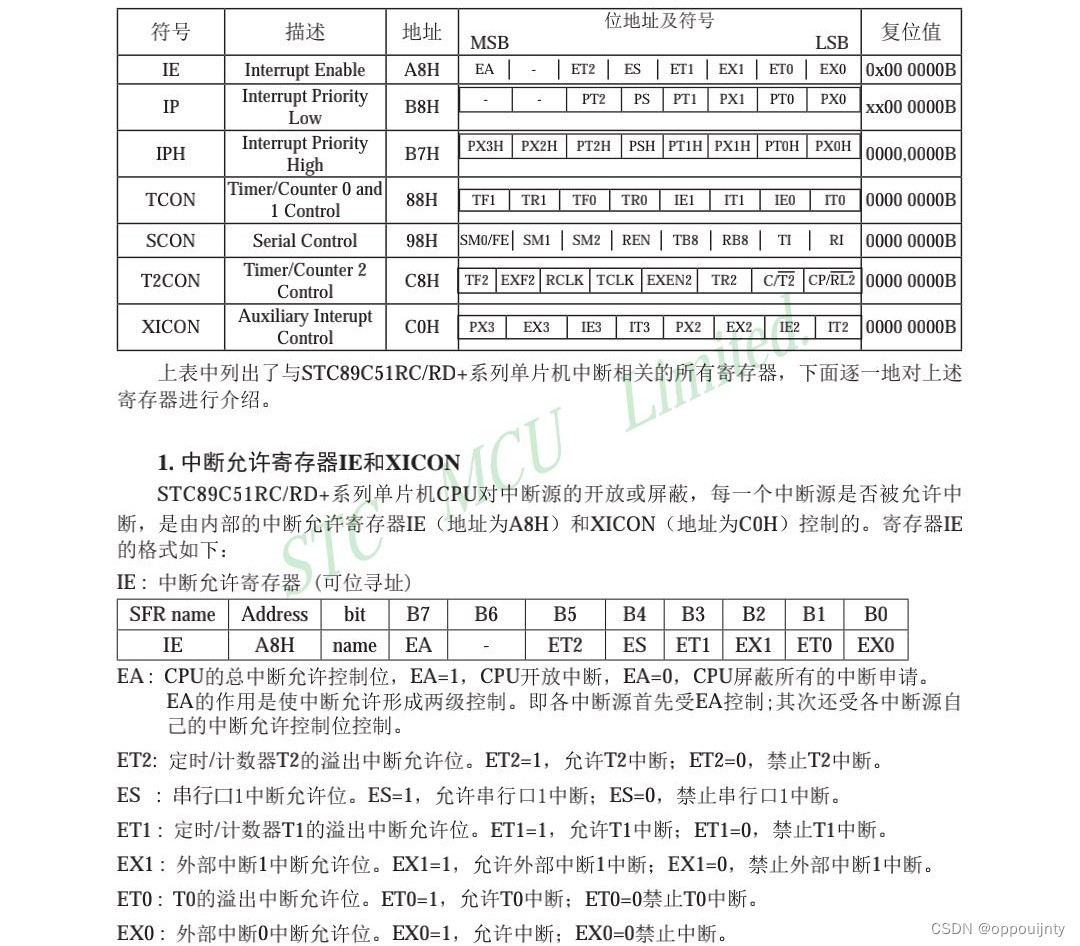

中断寄存器

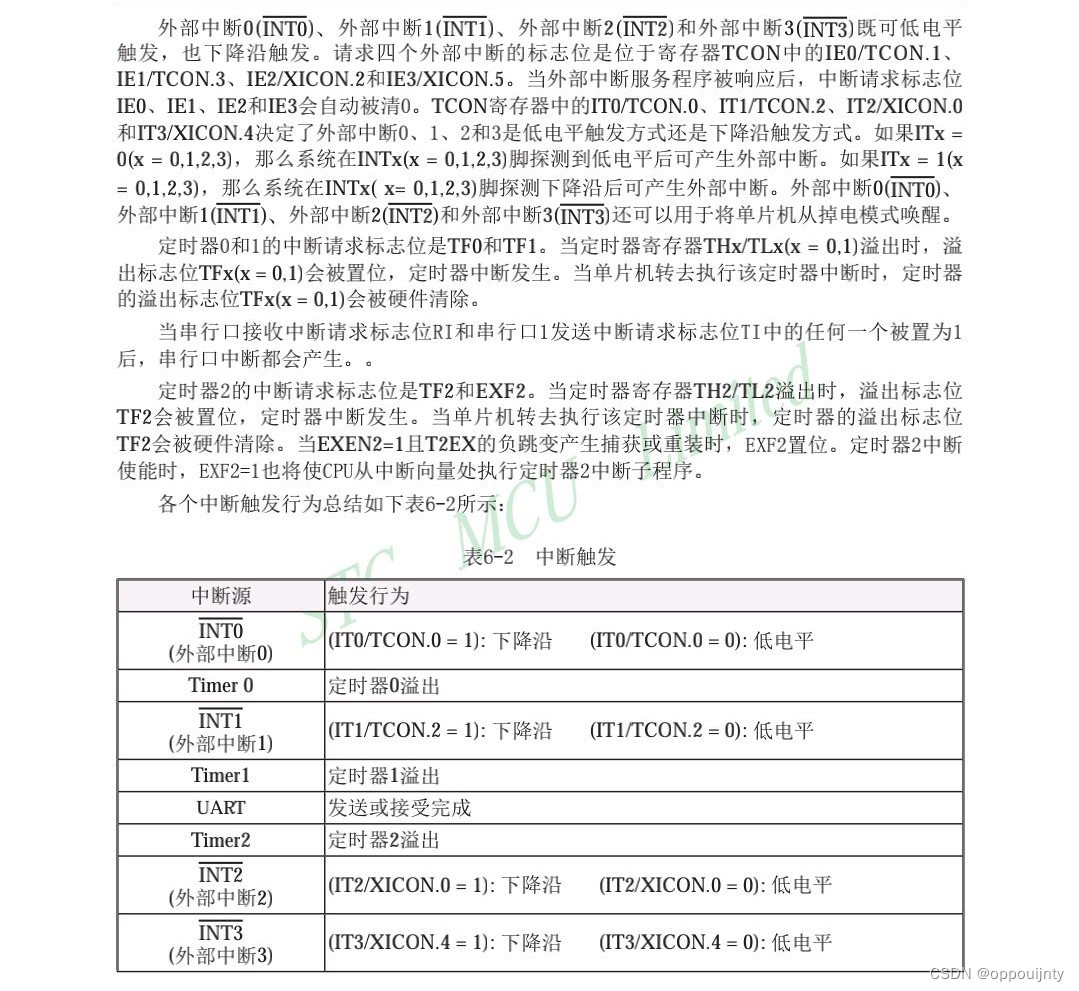

中断寄存器

定时器中断方式控制

CPU能响应定时器0中断的条件：需要配置IE寄存器的bit1: ET0 bit7:EA

  1. ET0中断允许要置1 ET0 = 1
  2. EA总中断要置1 EA = 1

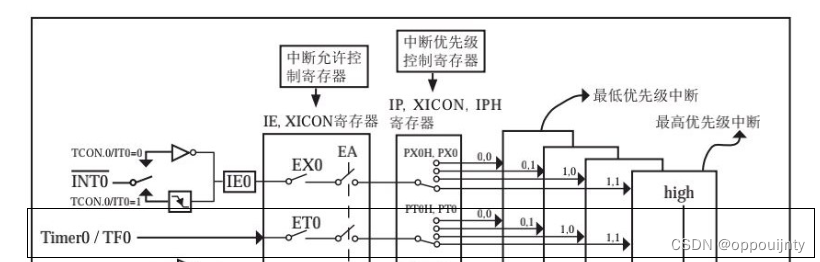

    硬件内部设计逻辑如下图：

定时器0响应中断要求

小试牛刀

/*定时器控制LED1每隔一秒亮一次灭一次，main函数里LED2每隔500ms亮灭一次*/


#include <reg52.h>
#include <intrins.h>

sbit LED1 = P2^0;
sbit LED2 = P2^1;

char cnt = 0;			//定义全局变量

void Timer0Init()
{
    TMOD &= 0xF0;		//与 1111 0000 高四位不变，低四位清零
    TMOD |= 0x01;		//或 0000 1111 高位不动，低位全用
    TL0 = 0x00;
    TH0 = 0xB8;			//设置定时器初值为20ms
    EA = 1;				//开启总中断
    ET0 = 1;			//开启定时器0中断
    TF0 = 0;			//设置定时器溢出标志
    TR0 = 1;			//启动定时器0
}

void Delay500ms()		//@11.0592MHz
{
	unsigned char i, j, k;

	_nop_();
	i = 4;
	j = 129;
	k = 119;
	do
	{
		do
		{
			while (--k);
		} while (--j);
	} while (--i);
}

void main()
{
    LED1 = 1;
    Timer0Init();			//定时器0相关初始化

    while(1)
    {
        LED2 = 0;
        Delay500ms();		//延时500ms
        LED2 = 1;
        Delay500ms();
    }
}

void Timer0 () interrupt 1
{
    cnt++;					//定时器0初始化每调用一次，cnt++一次
    TL0 = 0x00;
    TH0 = 0xB8;				//溢出一次，重新赋值
    if(cnt == 50)			//溢出50次，表示计数满1s，执行相关操作
    {
        cnt = 0;
        LED1 = !LED1;		//对LED1的状态进行取反
    }
}

PWM开发SG90舵机

简介

PWM，英文名Pulse Width Modulation，是脉冲宽度调制缩写，它是通过对一系列脉冲的宽度进
行调制，等效出所需要的波形（包含形状以及幅值），对模拟信号电平进行数字编码，也就是说通
过调节占空比的变化来调节信号、能量等的变化，占空比就是指在一个周期内，信号处于高电平的
时间占据整个信号周期的百分比，例如方波的占空比就是50%.

  • 脉冲宽度调制
  • 通过占空比编码模拟信号
  • 占空比 一个周期内，高电平占据时长的百分比

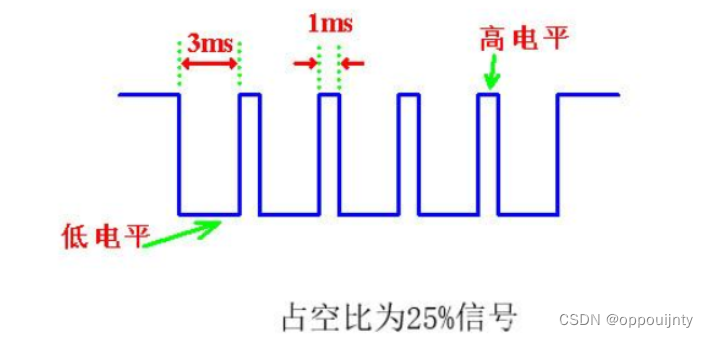

占空比

如何实现PWM信号输出

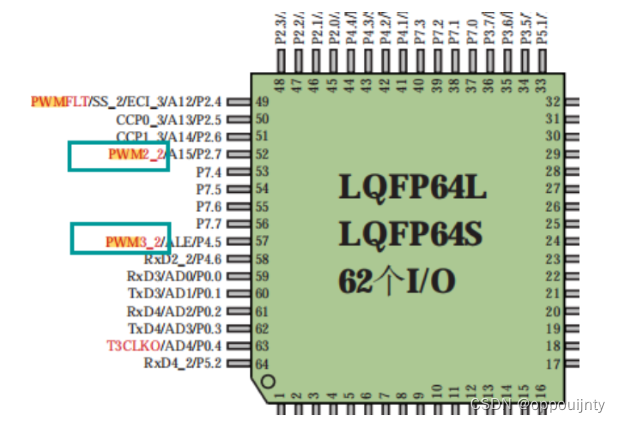

  1. 通过芯片内部模块输出，一般观察手册或者芯片IO口都会标明这个是否是PWM口
    如下图增强51，STC15w的CPU

stc15w

  1. 如果没有集成PWM功能，可以通过IO口软件模拟，相对硬件PWM来说精准度略差

控制舵机

什么是舵机

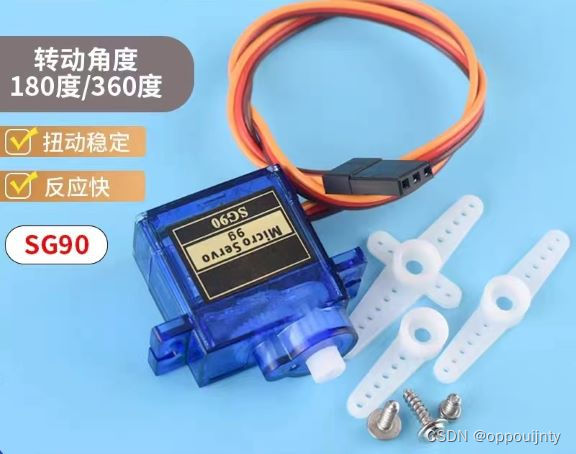

如下图所示，最便宜的舵机sg90，常用三根或者四根接线，黄色为PWM信号控制
用处：垃圾桶项目开盖用、智能小车的全比例转向、摄像头云台、机械臂等
常见的有0-90°、0-180°、0-360°

sg90舵机

红色：VCC 灰色：GND 黄色：PWM信号

怎么控制舵机

向黄色信号线“灌入”PWM信号。
PWM波的频率不能太高，大约50HZ，即周期=1/频率=1/50=0.02s，20ms左右
数据：
0.5ms-------------0度； 2.5% 对应函数中占空比为250
1.0ms------------45度； 5.0% 对应函数中占空比为500
1.5ms------------90度； 7.5% 对应函数中占空比为750
2.0ms-----------135度； 10.0% 对应函数中占空比为1000
2.5ms-----------180度； 12.5% 对应函数中占空比为1250
定时器需要定时20ms, 关心的单位0.5ms, 40个的0.5ms,初值0.5m cnt++
1s = 10ms * 100
20ms = 0.5ms * 40

舵机工作原理

编程实现

#include <reg52.h>
#include <intrins.h>

sbit sg90 = P2^7;				//定义舵机IO口为P2^7

char cnt = 0;
char angel;						//定义角度

void Timer0Init()
{
	TMOD &= 0xF0;
	TMOD |= 0x01;				//配置定时器0工作模式为16位计数
	TL0 = 0x33;
	TH0 = 0xFE;					//定义0.5ms初值
	TF0 = 0;					//定时器0溢出标志
	TR0 = 1;					//开启定时器
	EA = 1;						//开启总中断
	ET0 = 1;					//开启定时器0中断
}

void Delay2000ms()		//@11.0592MHz
{
	unsigned char i, j, k;

	_nop_();
	i = 15;
	j = 2;
	k = 235;
	do
	{
		do
		{
			while (--k);
		} while (--j);
	} while (--i);
}

void Delay300ms()		//@11.0592MHz
{
	unsigned char i, j, k;

	_nop_();
	i = 3;
	j = 26;
	k = 223;
	do
	{
		do
		{
			while (--k);
		} while (--j);
	} while (--i);
}

void Rotate_1()					//定义舵机旋转0°
{
	angel = 1;
	cnt = 0;
}

void Rotate_4()					//定义舵机旋转135°
{
	angel = 4;
	cnt = 0;
}

void SG90_Init()				//舵机IO口，角度初始化
{
	sg90 = 1;
	angel = 1;
	cnt = 0;
}

void main()
{
	Delay300ms();				//模拟PWM脉冲，给300ms延时稳定硬件

	SG90_Init();
	Timer0Init();

	while(1)
	{
		Rotate_1();
		Delay2000ms();
		Rotate_4();
		Delay2000ms();
	}							//使舵机的角度一直在0°和135°之间切换
}

void Timer0 () interrupt 1
{
	cnt++;						//每执行一次中断函数，cnt++一次
	TL0 = 0x33;
	TH0 = 0xFE;					//执行一次重新赋值
	if(cnt < angel)
	{
		sg90 = 1;
	}
	else
	{
		sg90 = 0;
	}							//控制单片机给P2^7口发送高低电平模拟PWM脉冲的形成
	if(cnt == 40)				//当cnt=40时经过了20ms，cnt重新开始计数
	{
		cnt = 0;
		sg90 = 1;
	}
}

玩转SG90舵机

/*把之前学过433M无线模块，按键也加进去玩*/
#include <reg52.h>
#include <intrins.h>

sbit sg90 = P2^7;
sbit KEY1 = P2^1;
sbit KEY2 = P2^0;
sbit D0_A = P0^0;
sbit D1_B = P0^1;
sbit D2_C = P0^2;
sbit D3_D = P0^3;

char cnt = 0;
char angel;

void Timer0Init()		//定时器0相关初始化
{
	TMOD &= 0xF0;
	TMOD |= 0x01;
	TL0 = 0x33;
	TH0 = 0xFE;
	TF0 = 0;
	TR0 = 1;
	EA = 1;
	ET0 = 1;
}

void Timer1Init()		//定时器1相关初始化
{
    TMOD &= 0x0F;
    TMOD |= 0x10;		//设置定时器1的工作模式
    ET1 = 1;			//上边已经开启了总中断EA，所以这里只需开启定时器1的中断ET1 = 1
    TF1 = 0;			//定时器1溢出标志
    TR1 = 1;			//定时器1运行控制位
}

void SG90_Init()	//舵机相关初始化
{
	sg90 = 1;		//上电舵机处于高电平
	angel = 1;		//角度是0°
	cnt = 0;		//cnt从0开始计数
}

void Delay50ms()		//@11.0592MHz
{
	unsigned char i, j;

	i = 90;
	j = 163;
	do
	{
		while (--j);
	} while (--i);
}

void Delay300ms()		//@11.0592MHz
{
	unsigned char i, j, k;

	_nop_();
	i = 3;
	j = 26;
	k = 223;
	do
	{
		do
		{
			while (--k);
		} while (--j);
	} while (--i);
}

void Rotate_1()		//旋转0°
{
	angel = 1;
	cnt = 0;
}

void Rotate_2()		//旋转45°
{
	angel = 2;
	cnt = 0;
}

void Rotate_3()		//旋转90°
{
	angel = 3;
	cnt = 0;
}

void Rotate_4()		//旋转135°
{
	angel = 4;
	cnt = 0;
}

void Rotate_5()		//旋转180°
{
	angel = 5;
	cnt = 0;
}

void KEY1_Rotate()			//按键1相关设置
{
    if(KEY1 == 0)			//按键1按下，可能是误触，延时一段时间再进行判断
    {
        Delay50ms();		//软件消抖
        if(KEY1 == 0)
        {
           Rotate_1();		//当检测到按键1确实是被按下后，旋转0°
        }
    }
}

void KEY2_Rotate()			//按键2相关设置
{
    if(KEY2 == 0)			//操作同上
    {
        Delay50ms();
        if(KEY2 == 0)
        {
            Rotate_4();		//当检测到按键2确实是被按下后，旋转135°
        }
    }
}

void main()
{
	Delay300ms();

	SG90_Init();
	Timer0Init();
	Timer1Init();

	while(1)
	{
         KEY1_Rotate();
         KEY2_Rotate();
	}
}

void Timer0 () interrupt 1
{
	cnt++;						//每执行一次中断函数，cnt++一次
	TL0 = 0x33;
	TH0 = 0xFE;					//执行一次重新赋值
	if(cnt < angel)
	{
		sg90 = 1;
	}
	else
	{
		sg90 = 0;
	}							//控制单片机给P2^7口发送高低电平模拟PWM脉冲的形成
	if(cnt == 40)				//当cnt=40时经过了20ms，cnt重新开始计数
	{
		cnt = 0;
		sg90 = 1;
	}
}

void Timer1 () interrupt 3		//定时器1相关中断函数
{
	if(D0_A == 1)				//当遥控器的按键A被按下后，旋转45°
	{
		Rotate_2();
	}
	if(D1_B == 1)				//当遥控器的按键B被按下后，旋转90°
	{
		Rotate_3();
	}
	if(D2_C == 1)				//当遥控器的按键C被按下后，旋转135°
	{
		Rotate_4();
	}
	if(D3_D == 1)				//当遥控器的按键D被按下后，旋转180°
	{
		Rotate_5();
	}
}								//当每次遥控器按键被按下后，可以按按键1回到初始0°

超声波测距

简介

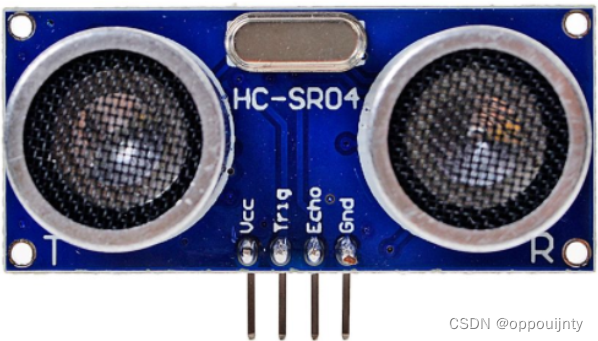

型号：HC-SR04

引脚：VCC和GND接开发板的5V和GND，Trig作为发送波的引脚，Echo作为接收波的引脚。

HC-SR04

超声波测距模块是用来测量距离的一种产品，通过发送和收超声波，利用时间差和声音传播速度，
计算出模块到前方障碍物的距离。

如何使用

  • 怎么让它发送波
    Trig ，给Trig端口至少10us的高电平
  • 怎么知道它开始发了
    Echo信号，由低电平跳转到高电平，表示开始发送波
  • 怎么知道接收了返回波
    Echo，由高电平跳转回低电平，表示波回来了
  • 怎么算时间
    Echo引脚维持高电平的时间！
    波发出去的那一下，开始启动定时器
    波回来的拿一下，我们开始停止定时器，计算出中间经过多少时间
  • 怎么算距离
    距离 = 速度 （340m/s）* 时间/2

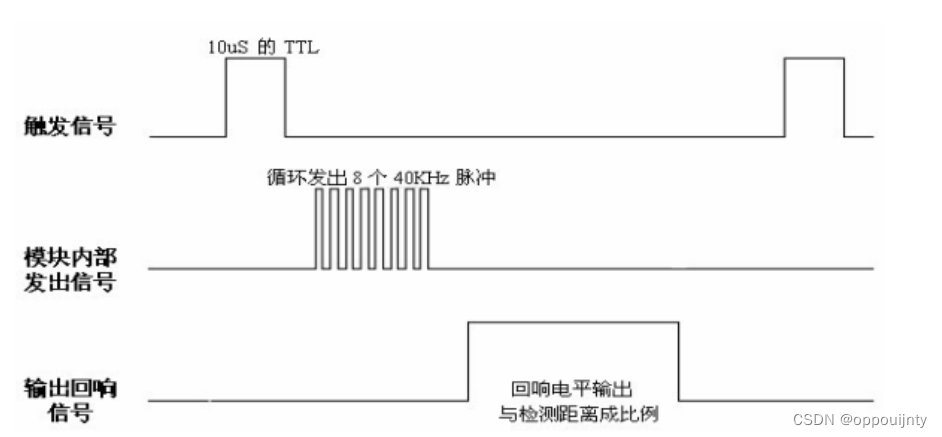

超声波的时序图

超声波时序图

编程实现

/*距离小于10cm,LED1亮，LED2灭，风扇开始转，反之相反现象，电机用L9110电机驱动模块*/

#include <reg52.h>

sbit LED1 	 = P3^7;
sbit LED2 	 = P3^6;
sbit Trig  	 = P0^5;
sbit Echo	 = P0^4;
sbit Motor_A = P0^6;
sbit Motor_B = P0^7;	//定义IO口

void Delay10us()		//@11.0592MHz
{
	unsigned char i;

	i = 2;
	while (--i);
}

void Timer1Init()		//定时器1相关初始化
{
	TMOD &= 0x0F;
	TMOD |= 0x10;		//配置定时器1为16位计数模式
	TL1 = 0;
	TH1 = 0;			//从0开始计数
}

void MotorInit()			//电机初始化
{
   //电机定义两个IO口，当两个IO电平不相同时，电机就会转动，正转和反转与所给IO口的电平有关
	Motor_A = 1;
	Motor_B = 1;		//上电电机不转动
}

void HC_START()			//给Trig一个10us的高电平
{
	Trig = 0;
	Trig = 1;
	Delay10us();
	Trig = 0;			//先让Trig处于低电平，然后给一个高电平维持10us，再跳转回低电平
}

void Nearby_Handler()	//当dis<10 的时候的操作
{
	LED1 = 0;
	LED2 = 1;			//距离小于10，LED1亮，LED2灭
	Motor_A = 0;
	Motor_B = 1;		//电机开始转动
}

void Far_Handler()		//当dis>=10 的时候的操作
{
	LED1 = 1;
	LED2 = 0;			//距离大于或等于10，LED1灭，LED2亮
	Motor_A = 1;
	Motor_B = 1;
}

double Get_distance()	//测量距离
{
	double time;

	TL1 = 0;			//每次调用都让定时器1从0开始计数
	TH1 = 0;

	HC_START();			//给Trig10us的高电平，开始发送波

	while(Echo == 0);
	TR1 = 1;			//Echo由低电平跳转到高电平代表开始发送波，这时启动定时器1开始计数
	while(Echo == 1);
	TR1 = 0;			//Echo由高电平跳转到低电平表示接收到波，这时定时器1停止计数

	time = (TH1*256+TL1)*1.085;	//总共计数高位加低位*1.085us/下 = 超声波在空气中经过的时间（来回）

    /*
    	十进制2左移1位，变成20。相当于乘以10
		二进制1左移1位，变成10（2）。相当于乘以2的1次方，左移8位，乘以2的8次方=256；
    */

	return (time * 0.017);	//距离 = 时间（来回）* 速度/2
}

void main()
{
	double dis;

	Timer1Init();
	MotorInit();

	while(1)
	{
		dis = Get_distance();
		if(dis < 10)
		{
			Nearby_Handler();
		}
		else
		{
			Far_Handler();
		}
	}
}

感应开盖垃圾桶

项目概述

  • 检测靠近时，垃圾桶自动开盖并伴随滴一声，2秒后关盖
  • 发生震动时，垃圾桶自动开盖并伴随滴一声，2秒后关盖
  • 按下按键时，垃圾桶自动开盖并伴随滴一声，2秒后关盖
  • 硬件说明
    SG90舵机，超声波模块，震动传感器，蜂鸣器
  • 接线说明
    舵机控制口 P2.7；超声波Trig接 P0.1 ,Echo接 P0.0 ；蜂鸣器接 P0.2 口; 震动传感器接 P3.2口(外部中断0)

编程实现

开发步骤：

  1. 舵机和超声波代码整合
    舵机用定时器0
    超声波用定时器1
    实现物体靠近后，自动开盖，2秒后关盖
  2. 查询的方式添加按键控制
  3. 查询的方式添加震动控制
  4. 使用外部中断0配合震动控制

代码：

#include <reg52.h>
#include <intrins.h>

sbit LED1 	 = P3^7;
sbit LED2 	 = P3^6;
sbit sg90 	 = P2^7;
sbit Trig 	 = P0^1;
sbit Echo 	 = P0^0;
sbit KEY1 	 = P2^1;
sbit BEEP	 = P0^2;
sbit vibrate = P3^2;		//定义IO口

char cnt = 0;
char angel;
char angel_back;		//定义一个备份来保存角度值
char mark = 0;			//定义震动传感器响应标志位

void Timer0Init()		//定时器0用来控制舵机的相关初始化
{
    TMOD &= 0xF0;
    TMOD |= 0x01;
    TL0 = 0x33;
    TH0 = 0xFE;
    TF0 = 0;
    TR0 = 1;
    EA = 1;
    ET0 = 1;
}

void Timer1Init()		//定时器1用来控制超声波的相关初始化
{
    TMOD &= 0x0F;
    TMOD |= 0x10;
    TL1 = 0;
    TH1 = 0;
}

void INT0Init()			//使用外部中断0来控制震动传感器
{
    EX0 = 1;			//允许外部中断0中断
    IT0 = 0;			//IT0 = 0表示低电平触发
}

void SG90_Init()		//舵机相关初始化
{
    sg90 = 1;
    angel = 1;
    cnt = 0;
}

void Delay10us()		//@11.0592MHz
{
	unsigned char i;

	i = 2;
	while (--i);
}

void Delay2000ms()		//@11.0592MHz
{
	unsigned char i, j, k;

	_nop_();
	i = 15;
	j = 2;
	k = 235;
	do
	{
		do
		{
			while (--k);
		} while (--j);
	} while (--i);
}

void Delay300ms()		//@11.0592MHz
{
	unsigned char i, j, k;

	_nop_();
	i = 3;
	j = 26;
	k = 223;
	do
	{
		do
		{
			while (--k);
		} while (--j);
	} while (--i);
}

void Delay100ms()		//@11.0592MHz
{
	unsigned char i, j;

	i = 180;
	j = 73;
	do
	{
		while (--j);
	} while (--i);
}


void HC_START()			//给Trig一个10us的高电平
{
	Trig = 0;
	Trig = 1;
	Delay10us();
	Trig = 0;			//先让Trig处于低电平，然后给一个高电平维持10us，再跳转回低电平
}

double Get_distance()	//测量距离
{
	double time;

	TL1 = 0;			//每次调用都让定时器1从0开始计数
	TH1 = 0;

	HC_START();			//给Trig10us的高电平，开始发送波

	while(Echo == 0);
	TR1 = 1;			//Echo由低电平跳转到高电平代表开始发送波，这时启动定时器1开始计数
	while(Echo == 1);
	TR1 = 0;			//Echo由高电平跳转到低电平表示接收到波，这时定时器1停止计数

	time = (TH1*256+TL1)*1.085;	//总共计数高位加低位*1.085us/下 = 超声波在空气中经过的时间（来回）

    /*
    	十进制2左移1位，变成20。相当于乘以10
		二进制1左移1位，变成10（2）。相当于乘以2的1次方，左移8位，乘以2的8次方=256；
    */

	return (time * 0.017);	//距离 = 时间（来回）* 速度/2
}

void OpenLight()			//开盖时LED1亮，LED2灭
{
    LED1 = 0;
    LED2 = 1;
}

void CloseLight()			//关盖时LED1灭，LED2亮
{
    LED1 = 1;
    LED2 = 0;
}

void OpenLid()				//当角度旋转135°时开盖
{
    /*
    	如果备份角度和角度不相同的话，那就执行括号里的，如果相同，跳出if，防止舵机一直判断cnt的值
    	导致舵机抽搐
    */
    angel = 4;
    if(angel_back != angel)
    {
        cnt = 0;
        BEEP = 0;
        Delay300ms();
        BEEP = 1;
        Delay2000ms();
    }
    angel_back = angel;			//上电执行一次以后，将angel的值备份，如果一直满足舵机旋转135°的条件，就								不再判断cnt的值
}

void CloseLid()
{
    angel = 1;
    angel_back = angel;			//将angel的值备份，防止因angel的值改变导致舵机抽搐
    cnt = 0;
    Delay100ms();
}

void main()
{
    double dis;

    Timer0Init();
    Timer1Init();
    INT0Init();
    SG90_Init();
    while(1)
    {
        dis = Get_distance();
        if(dis < 10 || KEY1 == 0 || mark == 1)
        {
            //如果距离小于10或者按键1被按下或者mark的值等于1的时候，垃圾桶开盖，否则关盖
            OpenLight();
            OpenLid();
            mark = 0;		//将mark重新赋值
        }
   		else
        {
            CloseLight();
            CloseLid();
        }
    }
}

void Timer0 () interrupt 1
{
	cnt++;						//每执行一次中断函数，cnt++一次
	TL0 = 0x33;
	TH0 = 0xFE;					//执行一次重新赋值
	if(cnt < angel)
	{
		sg90 = 1;
	}
	else
	{
		sg90 = 0;
	}							//控制单片机给P2^7口发送高低电平模拟PWM脉冲的形成
	if(cnt == 40)				//当cnt=40时经过了20ms，cnt重新开始计数
	{
		cnt = 0;
		sg90 = 1;
	}
}

void INT0_Handler () interrupt 0
{
    mark = 1;		//使用外部中断0改变mark的值，使之成为垃圾桶开盖的条件
}
评论
添加红包

请填写红包祝福语或标题

个

红包个数最小为10个

元

红包金额最低5元

当前余额3.43元 前往充值 >
需支付：10.00元
成就一亿技术人!
领取后你会自动成为博主和红包主的粉丝 规则
hope_wisdom
发出的红包

打赏作者

日落星野

你的鼓励将是我创作的最大动力

¥1 ¥2 ¥4 ¥6 ¥10 ¥20
扫码支付：¥1
获取中
扫码支付

您的余额不足，请更换扫码支付或充值

打赏作者

实付元
使用余额支付
点击重新获取
扫码支付
钱包余额 0

抵扣说明：

1.余额是钱包充值的虚拟货币，按照1:1的比例进行支付金额的抵扣。
2.余额无法直接购买下载，可以购买VIP、付费专栏及课程。

余额充值
