Verilog学习之位拆分与运算设计

---

前言

今天我们做的是第五道题——位拆分与运算，这道题比较简单，我们只需要用到状态机的思想和“+”运算以及数据锁存的问题。接下来就让我们看看如何写这道题。位拆分和运算

---

一、题目描述

现在输入了一个压缩的16位数据，其实际上包含了四个数据[3:0][7:4][11:8][15:12],
现在请按照sel选择输出四个数据的相加结果,并输出valid_out信号（在不输出时候拉低）
0：不输出且只有此时的输入有效
1：输出[3:0]+[7:4]
2：输出[3:0]+[11:8]
3：输出[3:0]+[15:12]

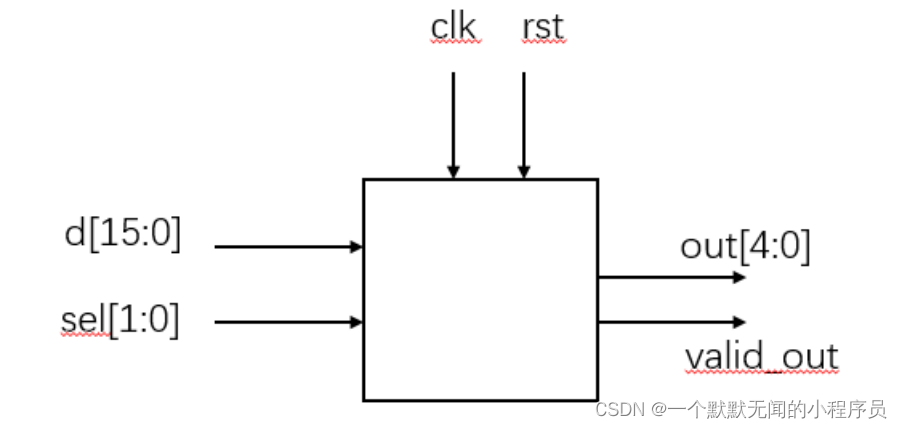

信号示意图

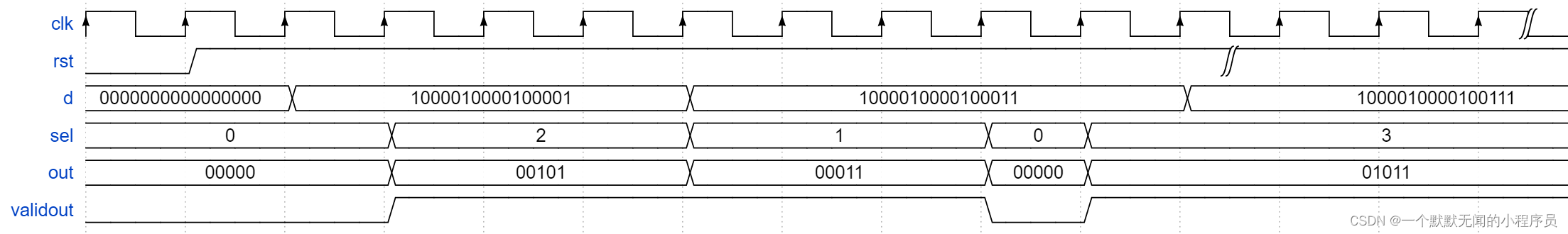

波形示意图

输入描述：
输入信号 d, clk, rst
类型 wire
在testbench中，clk为周期5ns的时钟，rst为低电平复位

输出描述：
输出信号 validout out
类型 reg

二、实现思路

1.题意分析

题中输入的是一个16位的数字，需要我们将其拆分成4个4位的数据并进行组合相加运算。但我们好像没有学过可以拆分数据的运算符，所以我们可以定义一个 reg 型的中间变量 data1 来存储输入变量 d ，因为 reg 型变量是可以一位一位进行单独运算的，并不是一个输入就一定是一个数据，在很多情况下，一个输入既包括数据又包括地址等其他有效信息。

另外我们还需要考虑的是数据锁存问题，根据题意我们知道，只有在sel为0的时候进行锁存，数据的写入才是有效的（validout的下降沿写入有效），同时存在多种情况且没有优先级问题，所以我们使用case语句。

2.状态分析

四个状态之间的转换如下：

sel	out	validout
0	0锁存输入	0
1	[3:0]+[7:4]	1
1	[3:0]+[11:8]	1
1	[3:0]+[15:12]	1

三、代码展示

按照我们正常的思路编写出来的代码是这样的，但它会报错（main.v:23: error: out is not a valid l-value in data_cal. main.v:9: : out is declared here as wire.……）其余错误与它类似，就不一 一例举了，他的大致意思就是说赋值符号左右两边的变量数据类型不同，我们可以发现题目中给出的输出都没有规定类型，所以都是默认（wire）类型，但我们却是用 reg 的变量 data1 作为中间变量赋值的，所以我们需要把输出变量 out 和 validout 的类型改为 reg 型。

`timescale 1ns/1ns

module data_cal(
input clk,
input rst,
input [15:0]d,
input [1:0]sel,

output [4:0]out,
output validout
);
reg [15:0]data1;
//位拆分，将输入的每一位存至寄存器类型变量data1中
always @(posedge clk or negedge rst) begin
    if(!rst)
        data1 <= 0;
    else if(sel == 0)
        data1 <= d;
end
//运算以及输出部分
always @(posedge clk or negedge rst) begin
    if(!rst) begin
        out <= 'b0;
        validout <= 0;
    end
    else begin
        case(sel)
            0: begin
                out <= 'b0;
                validout <= 0;
            end
            1: begin
                out <= data1[3:0]+data1[7:4];
                validout <= 1;
            end
            2: begin
                out <= data1[3:0]+data1[11:8];
                validout <= 1;
            end
            3: begin
                out <= data1[3:0]+data1[15:12];
                validout <= 1;
            end
        endcase
    end
end
endmodule

更改后的代码如下：

`timescale 1ns/1ns

module data_cal(
input clk,
input rst,
input [15:0]d,
input [1:0]sel,

output reg [4:0]out,
output reg validout
);
reg [15:0]data1;
//位拆分，将输入的每一位存至寄存器类型变量data1中
always @(posedge clk or negedge rst) begin
    if(!rst)
        data1 <= 0;
    else if(sel == 0)
        data1 <= d;
end
//运算以及输出部分
always @(posedge clk or negedge rst) begin
    if(!rst) begin
        out <= 'b0;
        validout <= 0;
    end
    else begin
        case(sel)
            0: begin
                out <= 'b0;
                validout <= 0;
            end
            1: begin
                out <= data1[3:0]+data1[7:4];
                validout <= 1;
            end
            2: begin
                out <= data1[3:0]+data1[11:8];
                validout <= 1;
            end
            3: begin
                out <= data1[3:0]+data1[15:12];
                validout <= 1;
            end
        endcase
    end
end
endmodule

---

总结

以上就是我在做这道题时的思路，以及代码的编写，如果还有更多更好的解法，欢迎读到这篇文章的朋友们在评论区告诉我，共同进步嘛。
