双端口存储器原理实验（静态随机存储器IDT7132的工作特性及使用方法、半导体存储器怎样存储和读出数据）

一、实验目的

（1）了解双端口静态随机存储器IDT7132的工作特性及使用方法。

（2）了解半导体存储器怎样存储和读出数据。

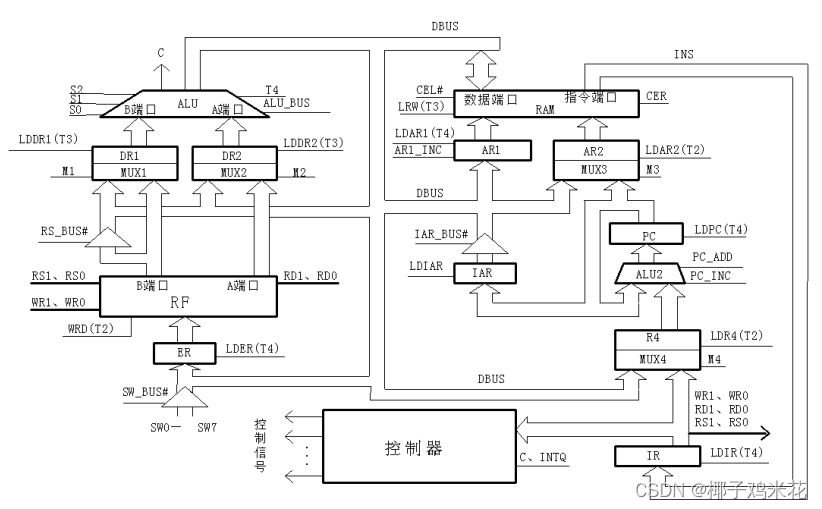

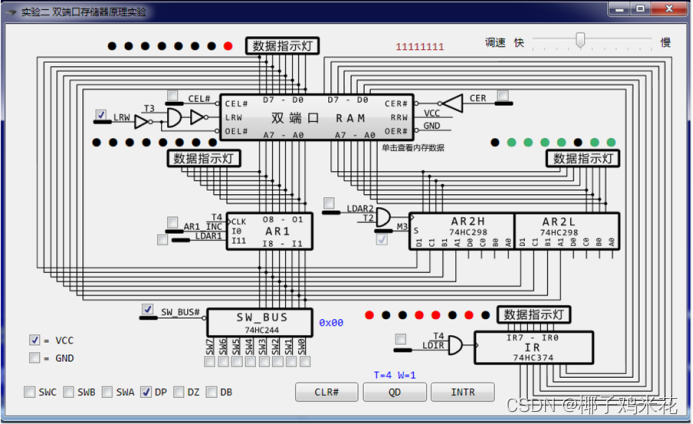

二、根据数据通路原理图，画出双端口静态随机存储器实验电路原理图

三、实验内容和结果

1、向存储器地址00H，写数01H，并读出进行检查

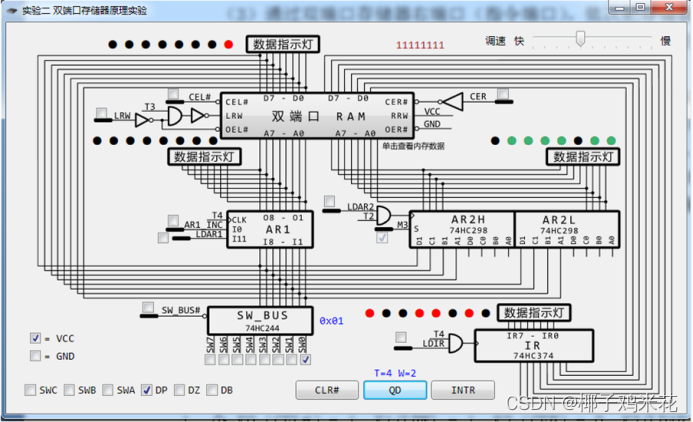

（1）将01H数据写入存储器的00H单元

 （2）读出存储器的00H单元的数据

（3）AR2地址寄存器置数

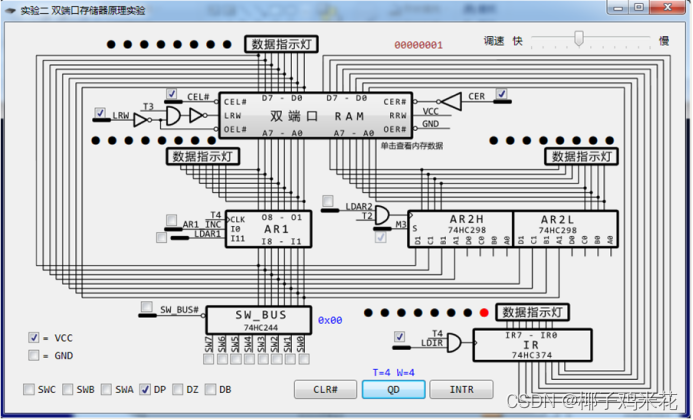

（4）读出存储器的数据，写入IR

 依此方法，在存储器10H单元写入数据11H，20H单元写入22H，30H单元写入33H，40H单元写入44H，共存入５个数据。通过双端口存储器右端口（指令端口），依次把存储器第00H、10H、20H、30H、40H单元中的内容置入指令寄存器IR，观察结果是否与（2）相同，并记录数据。

2、向存储器地址10H，写数11H，并读出进行检查

（1）将11H数据写入存储器的10H单元

令K0（CEL#）= 1，K1(LRW) = 1，K2（CER）= 0，K3(LDAR1) = 1，K4（LDAR2）= 0，K5（SW_BUS#） = 0，K6（LDIR）= 0。置SW7—SW0 = 10H，按一次QD按钮，将10H写入AR1，AR1输出地址数据指示灯应显示10H。

再令K3（LDAR1）= 0，K0（CEL#）= 0，K1（LRW）= 0，置SW7—SW0 = 11H，按一次QD按钮，则将11H数据写入存储器的10H单元。

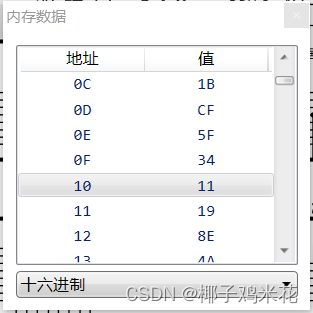

（2）读出存储器的10H单元的数据

令K0（CEL#）= 1，K1(LRW) = 1，K2（CER）= 0，K3(LDAR1) = 1，K4（LDAR2）= 0，K5（SW_BUS#） = 0，K6（LDIR）= 0。置SW7—SW0 = 10H，按一次QD按钮，将10H写入AR1，AR1输出的地址数据指示灯应显示10H。

 令K5（SW_BUS#） = 1，然后令K3（LDAR1）= 0，K0（CEL#）= 0，K1（LRW）= 1，按一次QD按钮，则读出存储器的10H单元的数据，读出的数据显示在DBUS数据指示灯上，应为11H。

（3）AR2地址寄存器置数

令K0（CEL#）= 1，K1(LRW) = 1，K2（CER）= 0，K3(LDAR1) = 0，K4（LDAR2）= 1，K5（SW_BUS#） = 0，K6（LDIR）= 0。置SW7—SW0 = 10H，按一次QD按钮，将10H写入AR2，绿色的地址指示灯应显示10H。

（4）读出存储器的数据，写入IR

令K4（LDAR2）= 0，K2（CER）= 1，K6(LDIR) = 1，按一次QD按钮，则从右端口读出存储器的10H单元的数据，读出的数据写入指令寄存器IR，显示在IR数据指示灯上，应为11H。

3、向存储器地址20H，写数22H，并读出进行检查

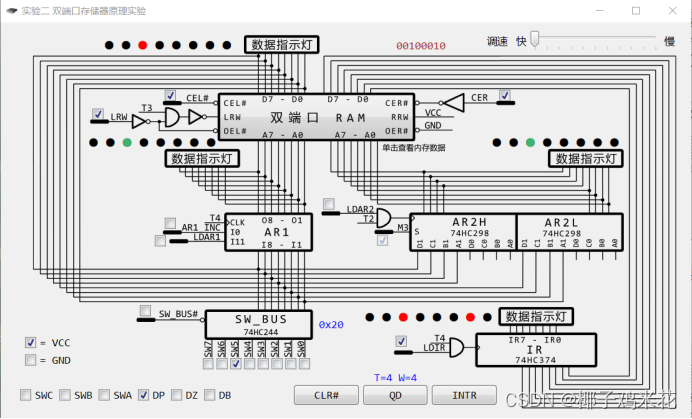

（1）将22H数据写入存储器的20H单元

令K0（CEL#）= 1，K1(LRW) = 1，K2（CER）= 0，K3(LDAR1) = 1，K4（LDAR2）= 0，K5（SW_BUS#） = 0，K6（LDIR）= 0。置SW7—SW0 = 20H，按一次QD按钮，将20H写入AR1，AR1输出地址数据指示灯应显示20H。

 再令K3（LDAR1）= 0，K0（CEL#）= 0，K1（LRW）= 0，置SW7—SW0 = 22H，按一次QD按钮，则将22H数据写入存储器的20H单元。

（2）读出存储器的20H单元的数据

令K0（CEL#）= 1，K1(LRW) = 1，K2（CER）= 0，K3(LDAR1) = 1，K4（LDAR2）= 0，K5（SW_BUS#） = 0，K6（LDIR）= 0。置SW7—SW0 = 20H，按一次QD按钮，将20H写入AR1，AR1输出的地址数据指示灯应显示20H。



 令K5（SW_BUS#） = 1，然后令K3（LDAR1）= 0，K0（CEL#）= 0，K1（LRW）= 1，按一次QD按钮，则读出存储器的20H单元的数据，读出的数据显示在DBUS数据指示灯上，应为22H。

（3）AR2地址寄存器置数

令K0（CEL#）= 1，K1(LRW) = 1，K2（CER）= 0，K3(LDAR1) = 0，K4（LDAR2）= 1，K5（SW_BUS#） = 0，K6（LDIR）= 0。置SW7—SW0 = 20H，按一次QD按钮，将20H写入AR2，绿色的地址指示灯应显示20H。

（4）读出存储器的数据，写入IR

令K4（LDAR2）= 0，K2（CER）= 1，K6(LDIR) = 1，按一次QD按钮，则从右端口读出存储器的20H单元的数据，读出的数据写入指令寄存器IR，显示在IR数据指示灯上，应为22H。

4、向存储器地址30H，写数33H，并读出进行检查

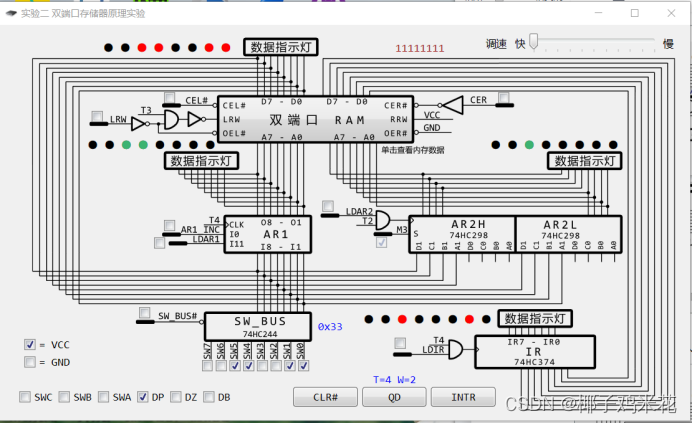

（1）将33H数据写入存储器的30H单元

令K0（CEL#）= 1，K1(LRW) = 1，K2（CER）= 0，K3(LDAR1) = 1，K4（LDAR2）= 0，K5（SW_BUS#） = 0，K6（LDIR）= 0。置SW7—SW0 = 30H，按一次QD按钮，将30H写入AR1，AR1输出地址数据指示灯应显示30H。



 再令K3（LDAR1）= 0，K0（CEL#）= 0，K1（LRW）= 0，置SW7—SW0 = 33H，按一次QD按钮，则将33H数据写入存储器的30H单元。





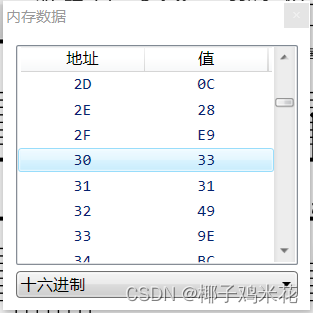

（2）读出存储器的30H单元的数据

令K0（CEL#）= 1，K1(LRW) = 1，K2（CER）= 0，K3(LDAR1) = 1，K4（LDAR2）= 0，K5（SW_BUS#） = 0，K6（LDIR）= 0。置SW7—SW0 = 30H，按一次QD按钮，将30H写入AR1，AR1输出的地址数据指示灯应显示30H。

 令K5（SW_BUS#） = 1，然后令K3（LDAR1）= 0，K0（CEL#）= 0，K1（LRW）= 1，按一次QD按钮，则读出存储器的30H单元的数据，读出的数据显示在DBUS数据指示灯上，应为33H。

（3）AR2地址寄存器置数

令K0（CEL#）= 1，K1(LRW) = 1，K2（CER）= 0，K3(LDAR1) = 0，K4（LDAR2）= 1，K5（SW_BUS#） = 0，K6（LDIR）= 0。置SW7—SW0 = 30H，按一次QD按钮，将30H写入AR2，绿色的地址指示灯应显示30H。

（4）读出存储器的数据，写入IR

令K4（LDAR2）= 0，K2（CER）= 1，K6(LDIR) = 1，按一次QD按钮，则从右端口读出存储器的30H单元的数据，读出的数据写入指令寄存器IR，显示在IR数据指示灯上，应为33H。

 ​​​​​​​

5、向存储器地址40H，写数44H，并读出进行检查

（1）将44H数据写入存储器的40H单元

令K0（CEL#）= 1，K1(LRW) = 1，K2（CER）= 0，K3(LDAR1) = 1，K4（LDAR2）= 0，K5（SW_BUS#） = 0，K6（LDIR）= 0。置SW7—SW0 = 40H，按一次QD按钮，将40H写入AR1，AR1输出地址数据指示灯应显示40H。

 再令K3（LDAR1）= 0，K0（CEL#）= 0，K1（LRW）= 0，置SW7—SW0 = 44H，按一次QD按钮，则将44H数据写入存储器的40H单元。



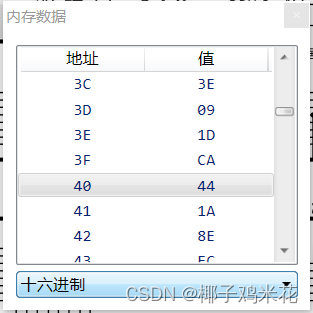

（2）读出存储器的40H单元的数据

令K0（CEL#）= 1，K1(LRW) = 1，K2（CER）= 0，K3(LDAR1) = 1，K4（LDAR2）= 0，K5（SW_BUS#） = 0，K6（LDIR）= 0。置SW7—SW0 = 40H，按一次QD按钮，将40H写入AR1，AR1输出的地址数据指示灯应显示40H。

 令K5（SW_BUS#） = 1，然后令K3（LDAR1）= 0，K0（CEL#）= 0，K1（LRW）= 1，按一次QD按钮，则读出存储器的40H单元的数据，读出的数据显示在DBUS数据指示灯上，应为44H。

（3）AR2地址寄存器置数

令K0（CEL#）= 1，K1(LRW) = 1，K2（CER）= 0，K3(LDAR1) = 0，K4（LDAR2）= 1，K5（SW_BUS#） = 0，K6（LDIR）= 0。置SW7—SW0 = 40H，按一次QD按钮，将40H写入AR2，绿色的地址指示灯应显示40H。

（4）读出存储器的数据，写入IR

令K4（LDAR2）= 0，K2（CER）= 1，K6(LDIR) = 1，按一次QD按钮，则从右端口读出存储器的40H单元的数据，读出的数据写入指令寄存器IR，显示在IR数据指示灯上，应为44H。

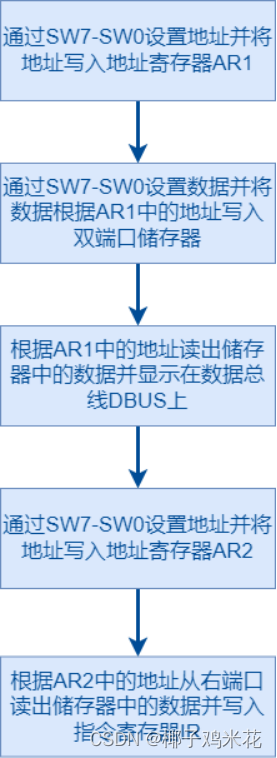

四、 画出写入IR过程流程图
