《分支程序实验》微机实验报告

实验三 分支程序实验

• 实验要求

       利用PROTEUS平台，建立8086 的分支程序的例子。

• 实验目的

1、熟悉实验系统的编程和使用。

2、掌握使用转移类指令编程及调试方法。

3、掌握各种标志位的影响。

• 实验说明

由于本实验是通过改变两个变量CON_A和CON_B 的大小，实现用CMP指令对不同标示位的影响的一个转移，分别设有大于、等于和小于。

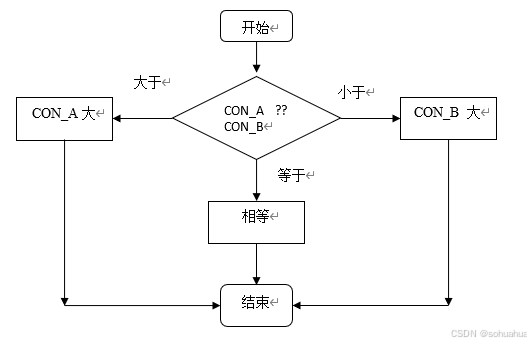

• 实验程序流程图
•
• 实验步骤

• 1、Proteus仿真

  a.在Proteus中打开设计文档“分支程序.pdsprj”；

  b.单步运行，打开调试窗口进行调试。

  参考程序：

         CODE SEGMENT

           ASSUME CS:CODE

  CON_A EQU  25

  CON_B EQU  12

  START:

                       MOV AX,CON_A

                       MOV BX,CON_B

                       CMP AX,BX

                       JNC MO_T  ;AX > BX 跳转

                       JE  EQUA  ;AX = BX 跳转

                       JC  LESS  ;AX < BX 跳转

  MO_T:          JMP $

  EQUA:          JMP $

  LESS:           JMP $

  CODE ENDS

                  END START

  2、调试、验证

  a．设置断点、单步运行程序，一步一步调试；

  b．观察每一步运行时，8086内部寄存器的数值变化；

  c．改变两个变量的大小，观察三程序跳转的实现；

  d．检查验证结果。

• 实验结果和总结

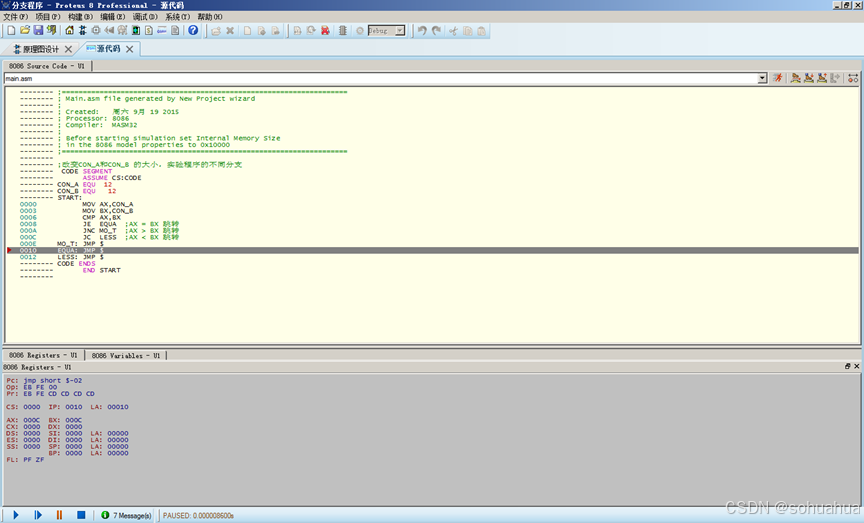

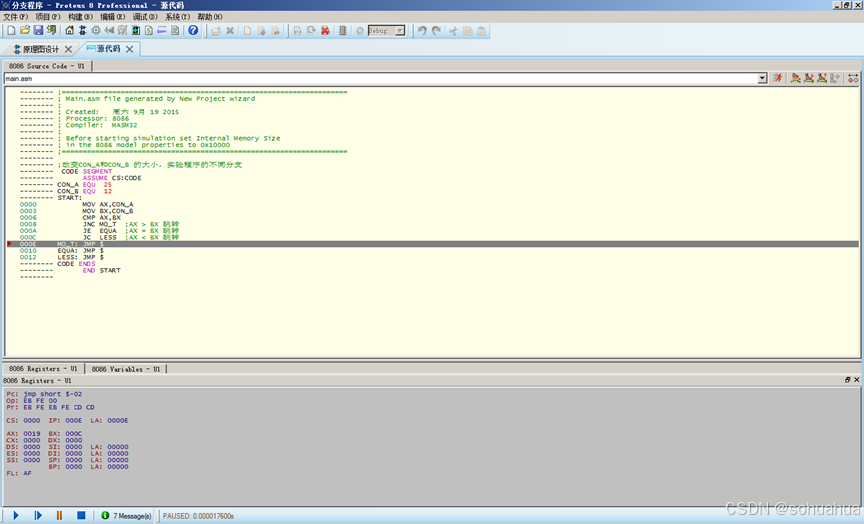

• 实验结果：

•



实验心得：

在这次实验中我通过改变CON_A和CON_B的大小来体会到了分支程序执行的过程，同时也更加熟练地掌握了proteus的使用方法及调试程序的方法。

同时在实验中发现自己很多的不足之处，在今后的学习生活中继续努力，补足知识，不断进步。
