STM32H743+RT-Thread+RT-Thread Studio的LPUART1控制台串口输出

前言
一、环境与版本
二、解决方案——手动添加LPUART1_CONFIG定义
总结

前言

smt32H743有一个LPUART1串口，但是这个在RT-Thread中是没有被支持这个串口作为默认串口的，当你选择lpuart1时，会报错找不到LPUART1_CONFIG定义。

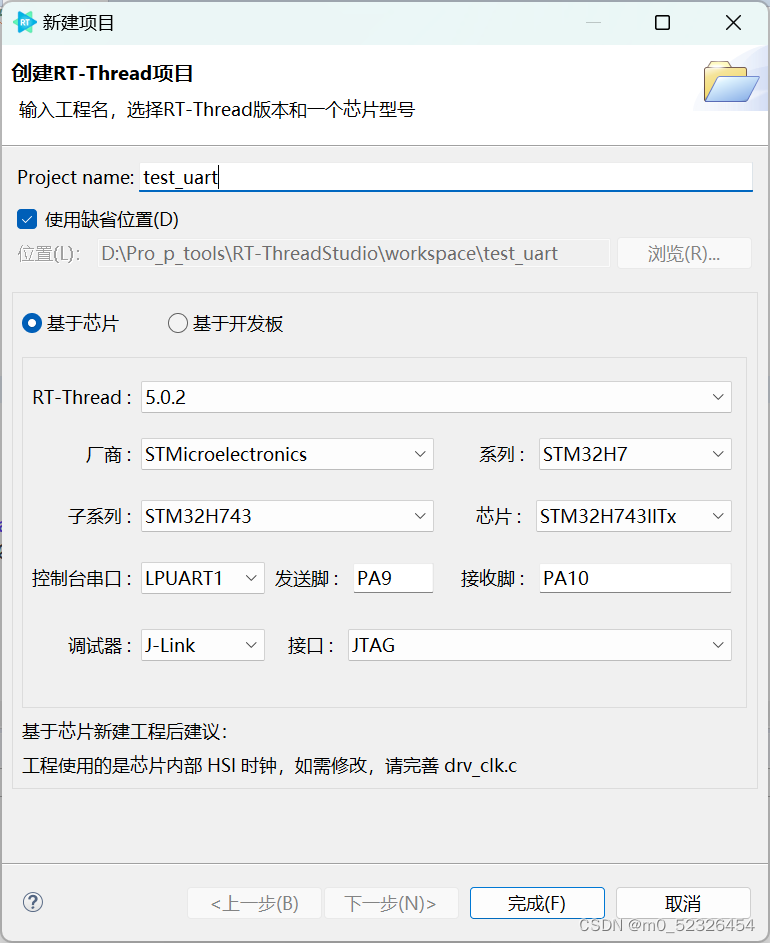

一、环境与版本

RT-Thread studio——版本：2.2.7
RT-Thread——版本：5.0.2
STM32H743IITx系芯片

在这里插入图片描述

二、解决方案——手动添加LPUART1_CONFIG定义

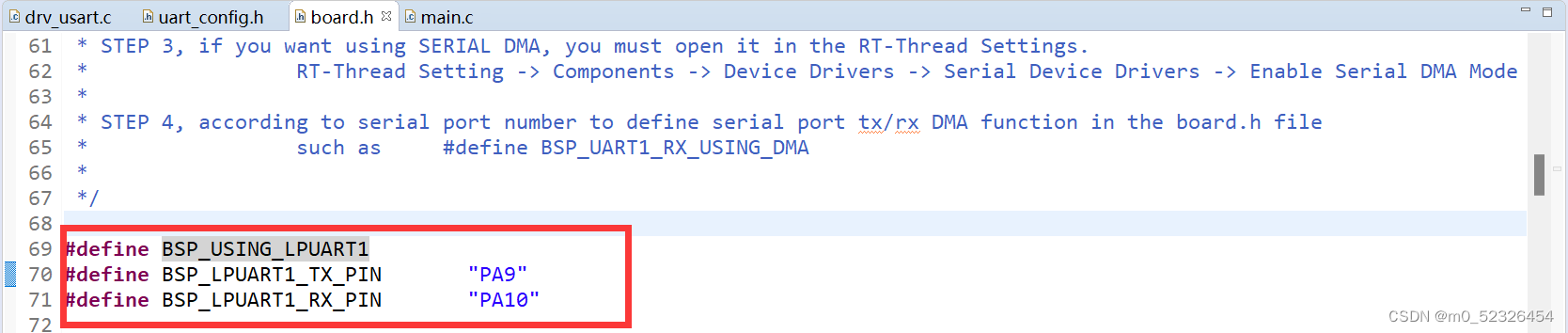

查看LPUART1串口引脚是否正确——board.h头文件

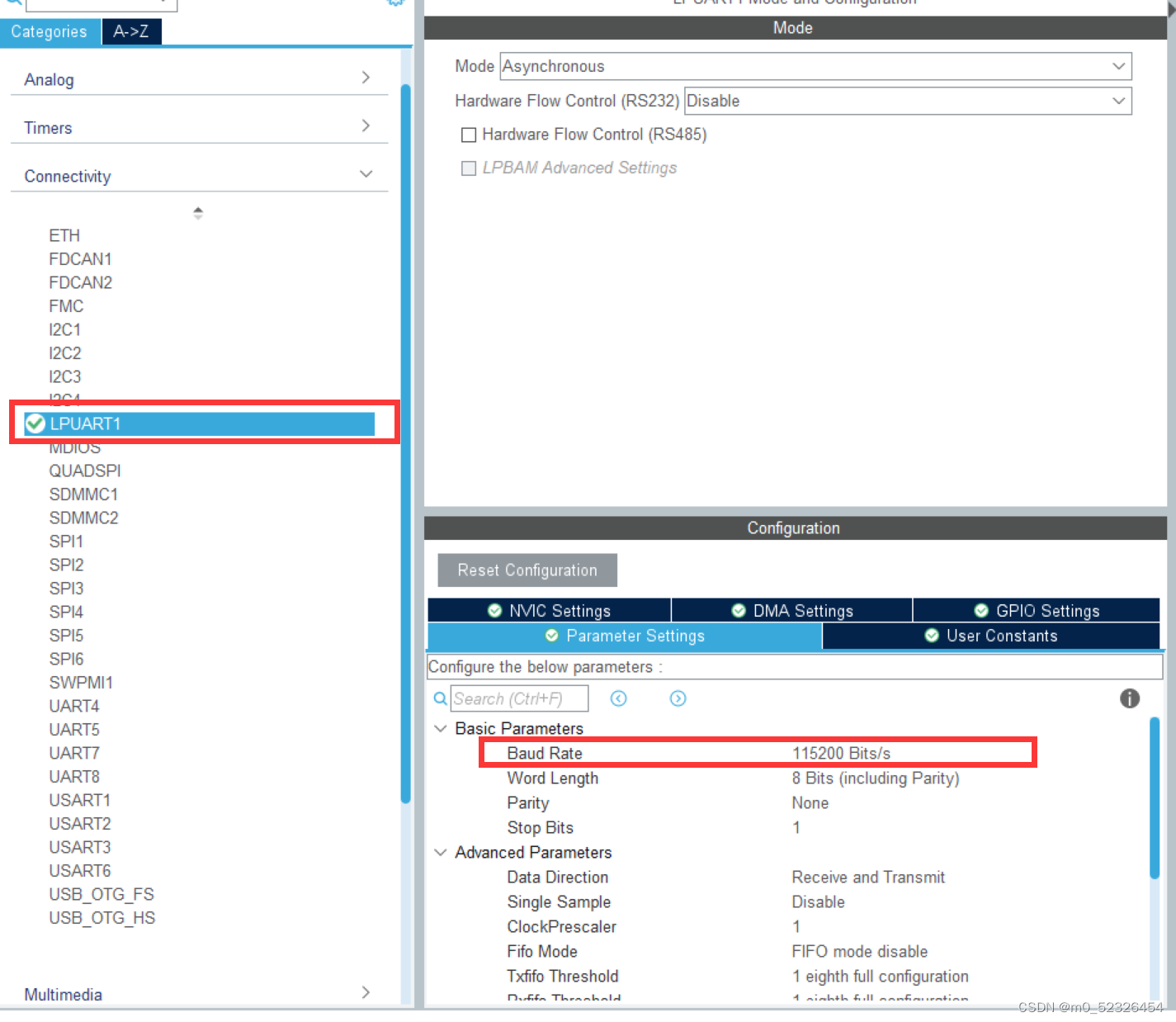

STM32CubeMX配置LPUART1——就是波特率修改一下
添加LPUART1_CONFIG定义——uart_config.h头文件
1.查找uart_config.h头文件路径——环境不同（因为我是RT-Thread Studio环境），所以这个uart_config.h头文件路径就不同。可以通过先找到drv_usart.c文件，这个文件不论是什么环境（keil5、RT-Thread Studio），都可以轻松找到（一般就在/drivers目录下），再依次跳转这个文件包含的头文件，查找得到uart_config.h头文件。
2.也可以直接通过IDE进行搜索查找。

//添加以下代码
#if defined(BSP_USING_LPUART1)
#ifndef LPUART1_CONFIG
#define LPUART1_CONFIG                                                \
    {                                                               \
        .name = "lpuart1",                                            \
        .Instance = LPUART1,                                          \
        .irq_type = LPUART1_IRQn,                                     \
        .tx_pin_name = BSP_LPUART1_TX_PIN,                            \
        .rx_pin_name = BSP_LPUART1_RX_PIN,                            \
    }
#endif
#endif

	至于串口的DMA配置，我就没有添加了，想添加的，可以仿照其他串口的（比如UART1）写法，自行添加在应该的位置上。

总结

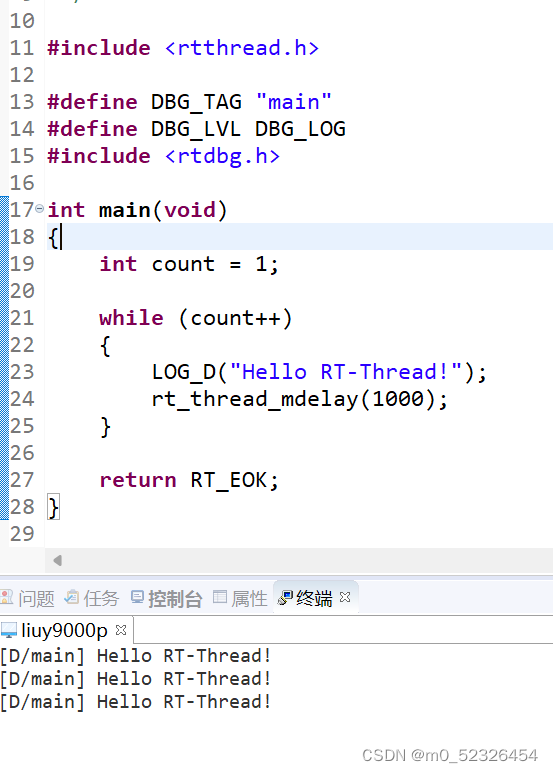

成功串口输出信息
在这里插入图片描述
