在PCB设计中，设置封装库路径至关重要，因为错误的路径会导致导入网络表时出现错误。首先应确保库路径设置正确，之后所有封装和焊盘文件存放在此路径下，避免出错。在导入网络表或创建不规则焊盘时，软件会依据设定的库路径查找所需封装。保持库路径稳定，能保证设计流程的顺利进行。
设置封装库路径很简单，也很重要，后续导入网络表、调用封装时，如果库路径设置错误，就会报错；做项目时，第一件事就是把库路径设置好，后面做封装、做焊盘时，跟封装有关的文件可以全部放在这个文件夹中，这样不会出错
这个路径只要不是人为再次修改，它会一直保持不变

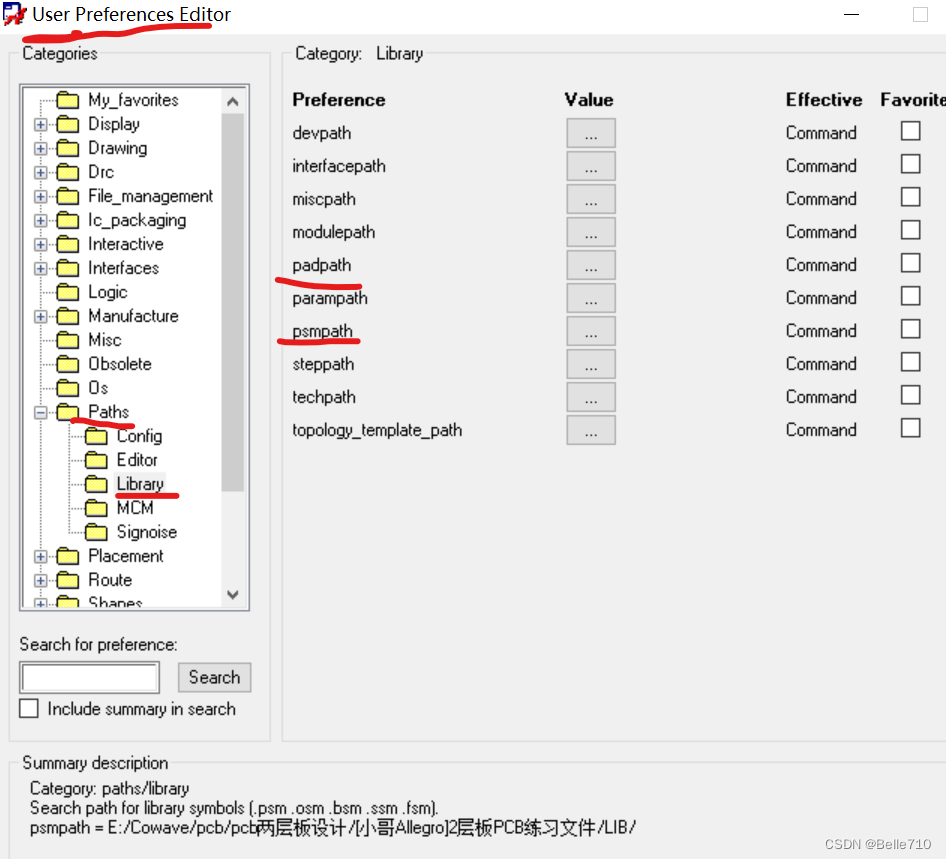

打开PCB文件或dra封装文件，setup,user preferences,选择paths,library,只需设置pad和psm这两项
后续在导入网络表的时候，软件会根据网络表里面的封装信息，从所设置的库里面调取出来封装；包括做不规则焊盘时，也会从这个路径中调取不规则shape图像
