L298N电机驱动的使用

前言

博主为某大学电气专业大学生，以学习为目的写下该文，内容主要为以51单片机为例简单介绍L298N电机驱动模块的使用。内容若有不适，欢迎指正、补充和联系。
提示：以下是本篇文章正文内容，下面案例可供参考

一、介绍

L298N模块简介

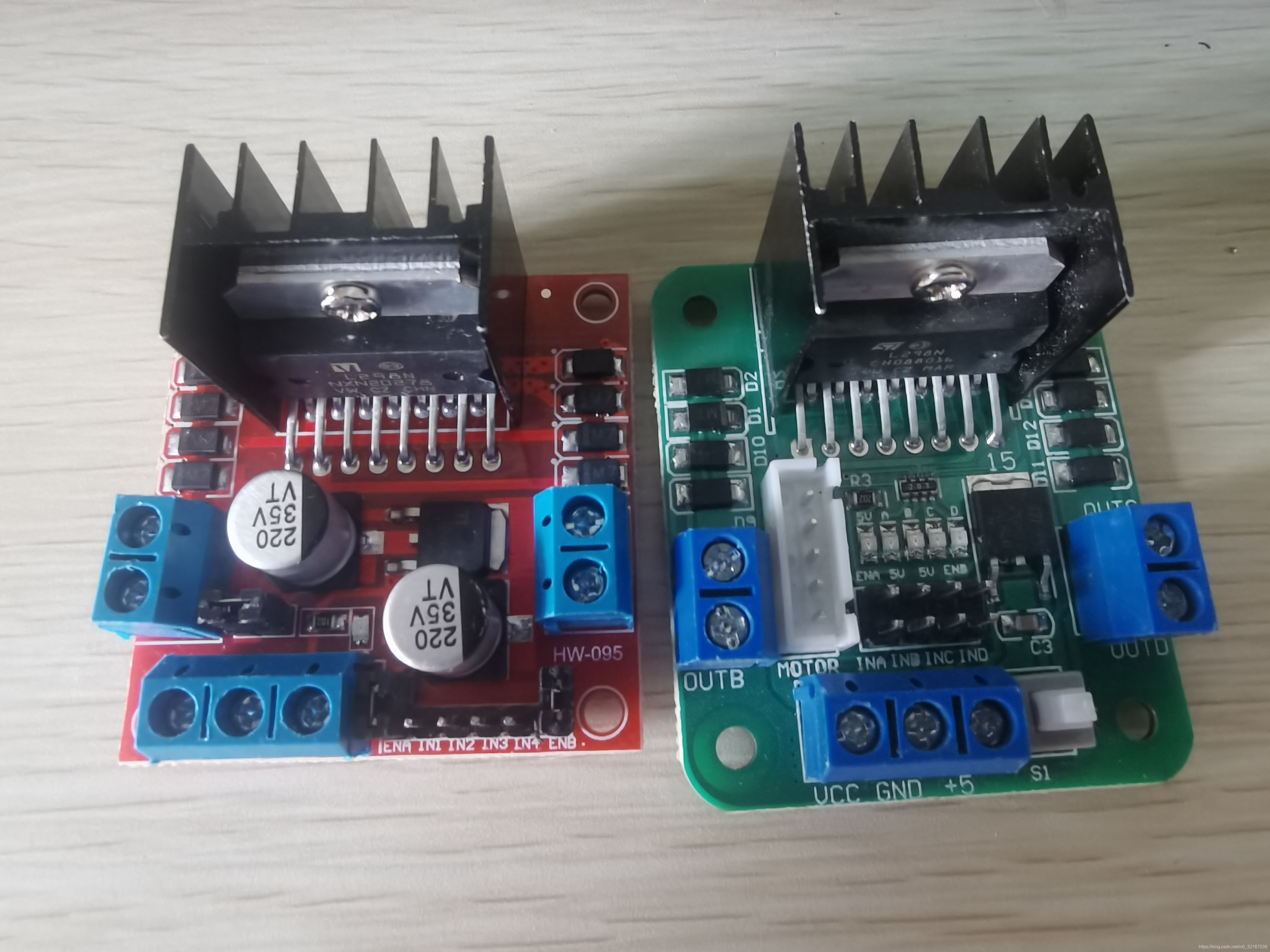

L298N直流步进电机驱动板模块，常用于智能小车的电机驱动，有红色版和绿色版，最大区别是绿色版多了个控制开关，以下皆以红色版为主展开。具有以下等特点：

1.使用L298N作为主驱动芯片，具有驱动能力强，发热量低，抗干扰能力强的特点。

2.本模块可以使用内置的78M05通过驱动电源部分取电工作，但是为了避免稳压芯片损坏，当大于12V驱动电压的时候，请使用外置的5V逻辑供电

3.本模块使用大容量滤波电容，续流保护二极管，可以提高可靠性。

接口介绍

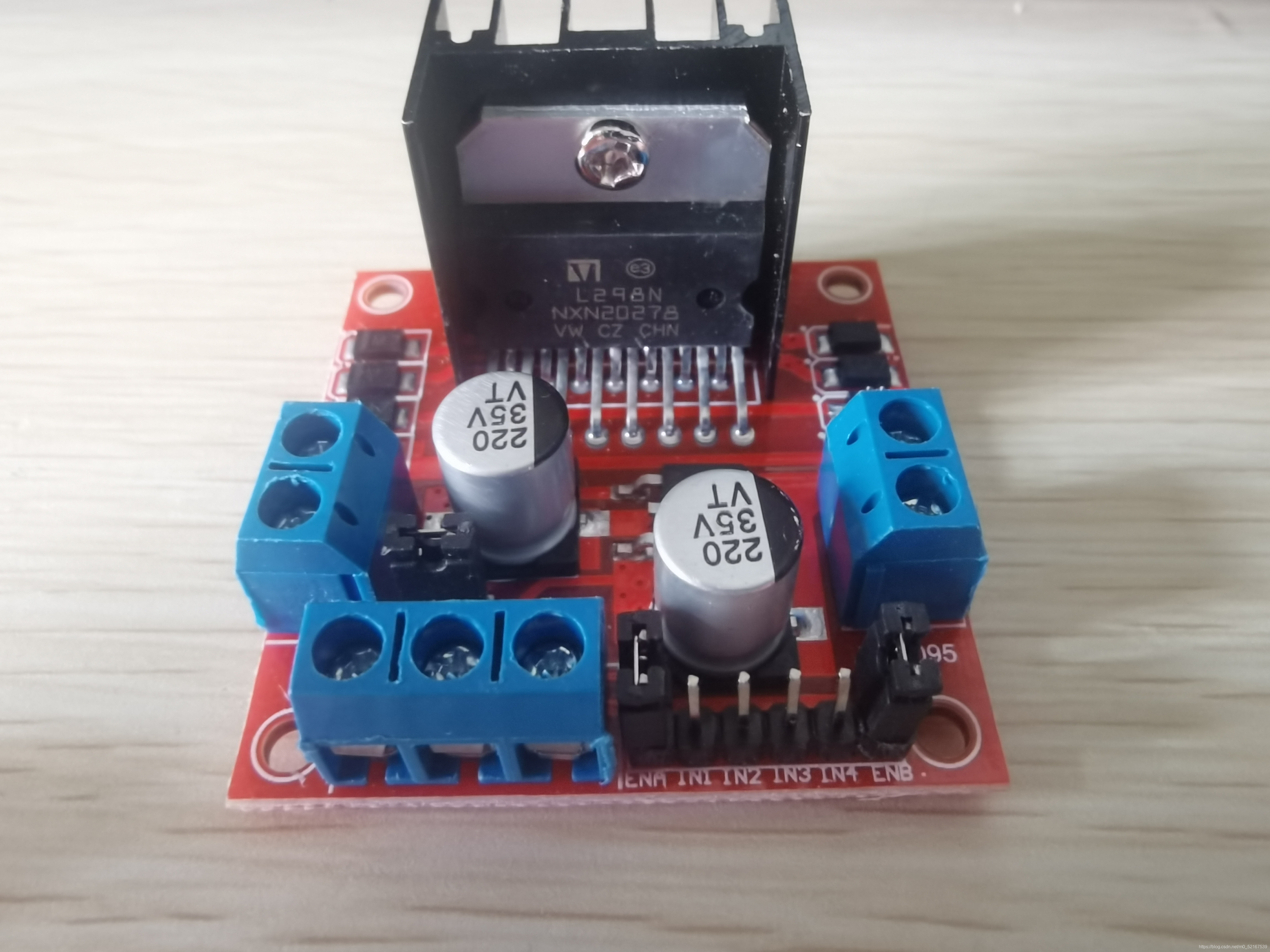

如图，中间的三个接线端从左到右分别为VCC、GND、+5
