VLAN二层交换实验--端口配置

目录

1、要求：

2、分析：

 3、所有交换机上创建vlan

4、交换机之间允许所有vlan通过

5、vlan2接口配置（pc3相同）

6、交换机直连pc上修改允许列表

7、修改交换机1与路由器直连接口的允许列表

 8、启动DHCP自动获取ip

9、测试

cp1--> pc3

 pc2-->pc1 /pc5 /pc6

 pc4-->pc6​编辑

---

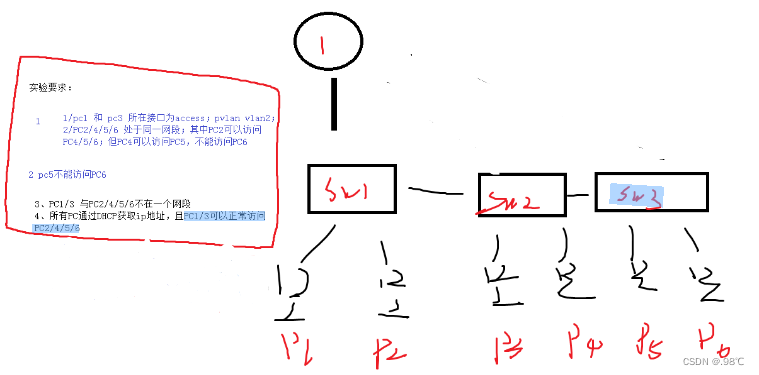

1、要求：

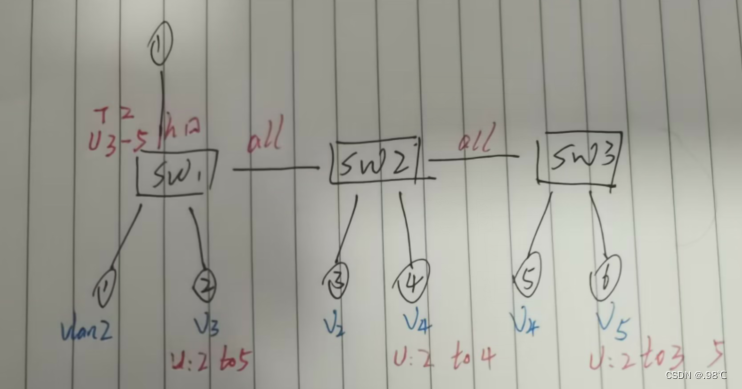

2、分析：

1. 所有交换机上都要创建vlan 2 to 5
2. pc1/3仅在vlan2，连交换机的接口工作模式改为access，并匹配vlan2
3. 交换机之间相连的接口均改为trunk口，放行vlan 2 to 5
4.  按照需求修改PC2/4/5/6的通行规则
5. 路由器上创建子接口，启用dhcp给vlan2分配ip，物理接口给其他vlan分配ip

 3、所有交换机上创建vlan

[sw1]vlan batch 2 to 5
[sw2]vlan batch 2 to 5
[sw3]vlan batch 2 to 5

4、交换机之间允许所有vlan通过

[sw1]in g0/0/2
[sw1-GigabitEthernet0/0/2]port link-type trunk
[sw1-GigabitEthernet0/0/2]port trunk allow-pass vlan 2 to 5

[sw2]port-group 1
[sw2-port-group-1]group-member GigabitEthernet 0/0/1 to GigabitE
