Arduino最简单的例程--使用面包板点灯

元器件清单

·Arduino Uno——如果你还没有买过任何的Arduino，现在该买了！最好买Arduino Uno的R3，因为（至少在写本书的时候）这是最新、最好的。 ·面包板——我用了半幅大小的面包板来做这个作品，可以在买到。 ·USB线——对于这个作品，用最常见的那种，一头是扁平的插进计算机，一头是方的插进Arduino。 ·跳线——普通的能插进面包板的线就行，要不就买专用的线。Maker Shed有专门的产品页面： ·一颗LED——这东西出乎意料的便宜。Maker Shed有一个商品，100颗才8美元

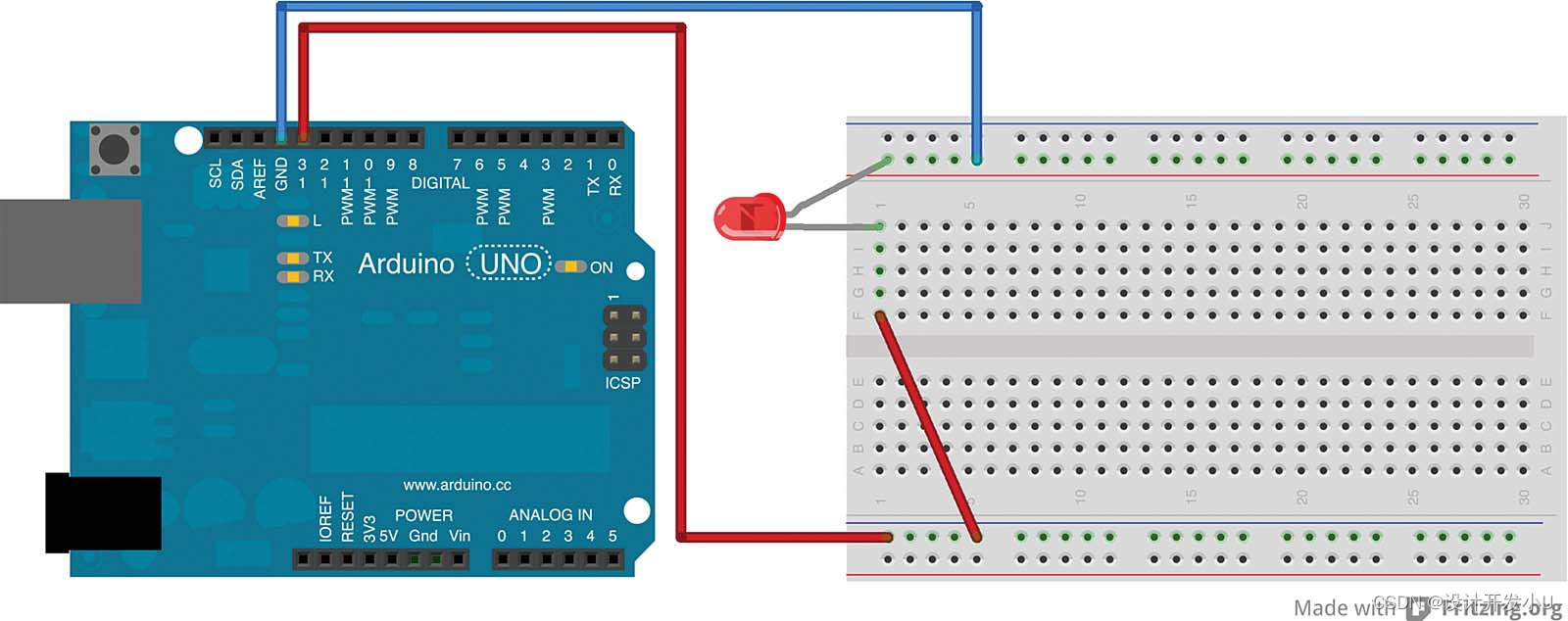

1.在面包板上插上一颗LED，LED的长腿插到J1，短腿插到紧挨着的地线汇总条。

2.在Arduino的GND引脚上插一根线（在图2.6中，这条线插在13引脚旁边的GND上）。这条线的另一端可以插到面包板的地线汇总条的任意地方。我把它插在第5行。

3.从Arduino的13引脚接一条线到面包板的电源（红色）汇总条。

4.把这个电源条和图2.3里之前的那个LED所在的终端条连起来。你可以看到，我从F1那里接了线来做这个连接。

5.如果还没有下载Arduino软件，从http://arduino.cc/en/Main/Software下载一个。这个网页上有如何安装软件的说明。 另外，在Arduino软件菜单的File>Examples>01.Basics中选择Blink，装入这个程序。

6.把你的Arduino通过USB线接到计算机上，这样也同时给你的作品供了电。选择File>Upload来把这个Blink程序发送给Arduino。

---

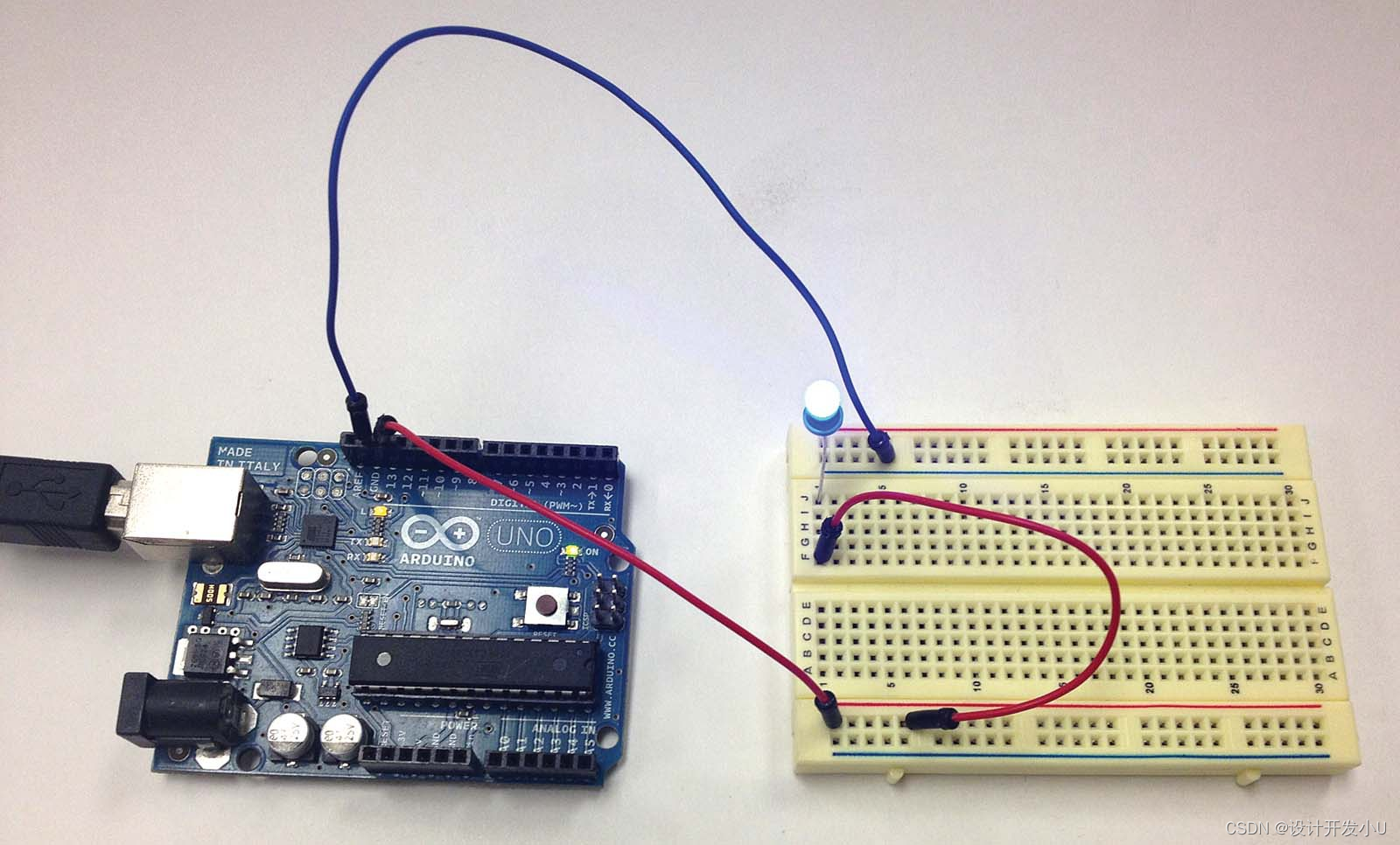

瞧！你应该在面包板上看到闪烁的灯了。如果没有，试试下面的查错步骤：

·根据操作说明检查你的连线。 ·试试把LED直接插在Arduino上，长腿插在13脚，短腿插在13脚旁边的GND脚。如果上传程序正确，它应该会闪烁。另外，板上的小LED（标着“L”的）也会闪

# define LED_BUILTIN 2  //定义LED_BUILTIN为O2口
void setup() {
  // 将O2引脚口模式设置为输出模式
  pinMode(LED_BUILTIN, OUTPUT);
}

// the loop function runs over and over again forever
void loop() {
  digitalWrite(LED_BUILTIN, HIGH);   // 将O2引脚口点位至高
  delay(1000);                       // 延迟1s
  digitalWrite(LED_BUILTIN, LOW);    // 将O2引脚口点位至低
  delay(1000);                       // 延迟1s
}
