TinyRISC-V 处理器系统的顶层模块（tinyriscv_soc_top）。它负责将不同的外设（如 UART、GPIO、SPI、Timer、JTAG 等）与处理器（tinyriscv）连接，并管理这些外设和处理器之间的数据交互。该模块的功能可以按以下几个部分进行解释。

模块的输入输出端口

输入端口：
- clk：时钟信号，用于同步各个模块。
- rst：复位信号，用于初始化系统。
- uart_debug_pin：用于调试的 UART 输入引脚。
- uart_rx_pin：UART 接收数据引脚。
- jtag_TCK、jtag_TMS、jtag_TDI：JTAG 接口的输入信号。
- spi_miso：SPI MISO（主输入从输出）信号。
输出端口：
- over：指示是否完成某项测试。
- succ：指示是否成功完成某项测试。
- halted_ind：指示 JTAG 是否请求处理器暂停（halt）。
- uart_tx_pin：UART 发送数据引脚。
- gpio：GPIO 引脚，用于和外部设备进行交互。
- spi_mosi、spi_ss、spi_clk：SPI 信号。

模块内的信号定义与外设接口

在该模块中，信号被分为 主接口（Master Interface） 和 从接口（Slave Interface），用于与外设之间的数据传输。

Master 接口：

每个接口都是与外设连接的，提供地址、数据、读写控制等信号。

例如：

m0_addr_i, m0_data_i, m0_data_o, m0_req_i, m0_we_i 是第一个主接口的信号，它们用于控制访问内存或外设的操作。

Slave 接口：

这些是从外设获得的信号，表示从外设接收到的数据，或者发送到外设的数据。
例如：

s0_addr_o, s0_data_o, s0_data_i, s0_we_o 是与第一个外设（如 ROM）相关的信号。

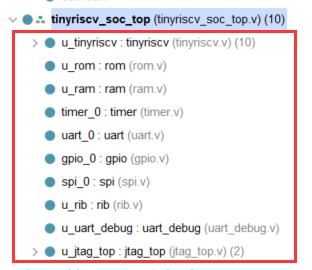

主要外设实例化与连接

在这里插入图片描述

TinyRISC-V 处理器模块（tinyriscv）：

tinyriscv 是处理器核心，它的输入输出包括时钟、复位、地址、数据等信号。
处理器核心连接到总线接口，处理外设请求。

tinyriscv u_tinyriscv(
    .clk(clk),
    .rst(rst),
    .rib_ex_addr_o(m0_addr_i),
    .rib_ex_data_i(m0_data_o),
    .rib_ex_data_o(m0_data_i),
    .rib_ex_req_o(m0_req_i),
    .rib_ex_we_o(m0_we_i),
    .int_i(int_flag)
);

ROM（只读存储器）：
- u_rom 是一个 ROM 模块，提供指令存储功能。
- ROM 的地址和数据通过主从接口进行交换。
```
rom u_rom(
    .clk(clk),
    .rst(rst),
    .we_i(s0_we_o),
    .addr_i(s0_addr_o),
    .data_i(s0_data_o),
    .data_o(s0_data_i)
);
```

RAM（随机访问存储器）：

u_ram 是一个 RAM 模块，提供数据存储功能。

ram u_ram(
    .clk(clk),
    .rst(rst),
    .we_i(s1_we_o),
    .addr_i(s1_addr_o),
    .data_i(s1_data_o),
    .data_o(s1_data_i)
);

Timer（定时器）：

u_timer 是定时器模块，提供定时功能并生成中断信号。
中断信号（timer0_int）会传递到中断控制模块。

timer timer_0(
    .clk(clk),
    .rst(rst),
    .data_i(s2_data_o),
    .addr_i(s2_addr_o),
    .we_i(s2_we_o),
    .data_o(s2_data_i),
    .int_sig_o(timer0_int)
);

GPIO（通用输入输出）：

gpio_0 是 GPIO 模块，可以与外部设备进行输入输出数据交换。
控制和数据寄存器信号通过主从接口进行交互。

gpio gpio_0(
    .clk(clk),
    .rst(rst),
    .we_i(s4_we_o),
    .addr_i(s4_addr_o),
    .data_i(s4_data_o),
    .data_o(s4_data_i),
    .io_pin_i(io_in),
    .reg_ctrl(gpio_ctrl),
    .reg_data(gpio_data)
);

assign gpio[0] = (gpio_ctrl[1:0] == 2'b01)? gpio_data[0]: 1'bz;
assign io_in[0] = gpio[0];

gpio_ctrl 控制寄存器：通过 gpio_ctrl[1:0] 和 gpio_ctrl[3:2]，控制每个 GPIO 引脚的工作模式（输入/输出）。
当 gpio_ctrl[n:n-1] == 2’b01 时，gpio[n] 引脚会输出 gpio_data[n] 中的值。
否则，GPIO 引脚处于三态模式（1’bz），表示引脚不输出值。三态（1’bz）：三态表示无驱动状态，即 GPIO 引脚没有被模块驱动，允许其他外部电路控制该引脚。
io_in 寄存器：gpio 引脚的输入数据传递给 io_in，表示外部输入信号被读取到 io_in 寄存器中。

SPI（串行外设接口）：

spi_0 是 SPI 模块，用于与其他设备进行串行数据通信。

spi spi_0(
    .clk(clk),
    .rst(rst),
    .data_i(s5_data_o),
    .addr_i(s5_addr_o),
    .we_i(s5_we_o),
    .data_o(s5_data_i),
    .spi_mosi(spi_mosi),
    .spi_miso(spi_miso),
    .spi_ss(spi_ss),
    .spi_clk(spi_clk)
);

JTAG（联合测试行动组）：

u_jtag_top 是 JTAG 调试模块，通常用于调试和设备的测试。

jtag_top u_jtag_top(
    .clk(clk),
    .jtag_rst_n(rst),
    .jtag_pin_TCK(jtag_TCK),
    .jtag_pin_TMS(jtag_TMS),
    .jtag_pin_TDI(jtag_TDI),
    .jtag_pin_TDO(jtag_TDO),
    .reg_we_o(jtag_reg_we_o),
    .reg_addr_o(jtag_reg_addr_o),
    .reg_wdata_o(jtag_reg_data_o),
    .reg_rdata_i(jtag_reg_data_i)
);

如何通过地址映射连接外设

外设（如 gpio, uart, timer 等）会通过 address decoding 机制与总线连接，确保每个外设有不同的地址空间。通过 addr_i 信号，外设能够判断是否该响应来自 CPU 或其他外设的数据访问。

总结：

该模块是一个 TinyRISC-V 处理器的系统顶层（SoC）设计，连接了多个外设。
通过 主接口（Master Interface） 和 从接口（Slave Interface），外设和 CPU 进行数据交换。
外设包括 ROM、RAM、Timer、GPIO、SPI、JTAG 等，所有外设通过总线进行地址解码。
每个外设（如 timer, gpio, uart 等）都通过 addr_i 和 data_o/data_i 信号来进行地址和数据的交换。
