板子介绍

看到一个板子还挺酷的，就买了，后面的记录以这个板子为基础

以下链接仅供参考，不代表本人建议

https://item.taobao.com/item.htm?_u=83qifgevfef5&id=701035004759&spm=a1z09.2.0.0.425b2e8duB8l4o

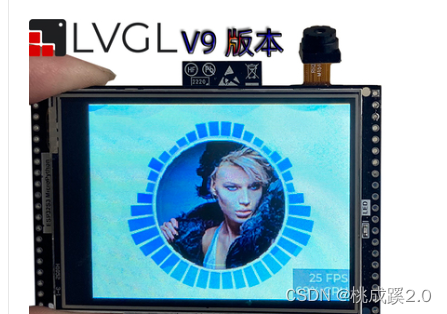

在这里插入图片描述

1、板子电路部分

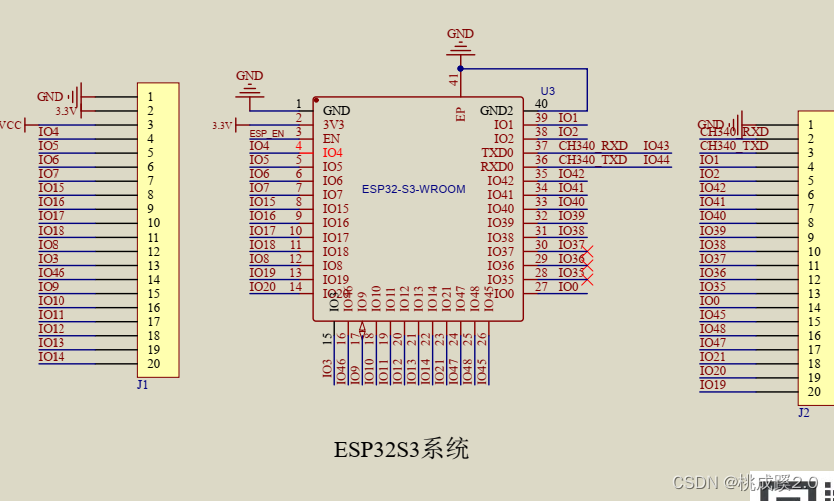

芯片本身，这里主控室esp32s3，所有引脚都引出来了
在这里插入图片描述

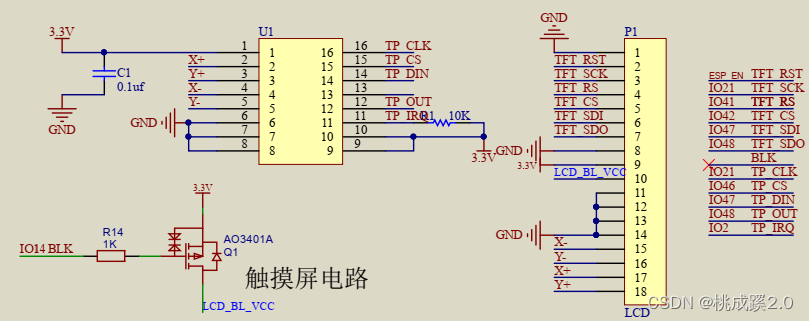

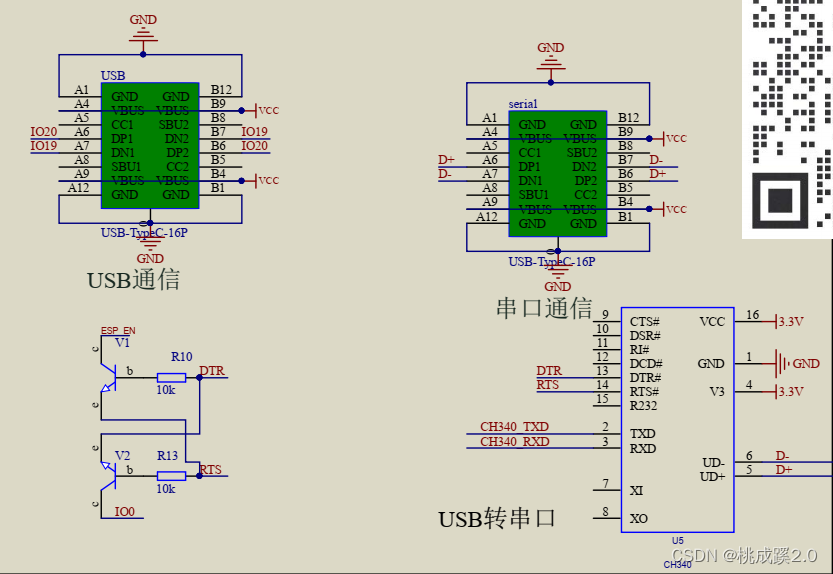

触摸屏，这里用了一个驱动芯片，然后连到屏幕的接口，看样子是spi驱动的

引出来一路USB一路串口

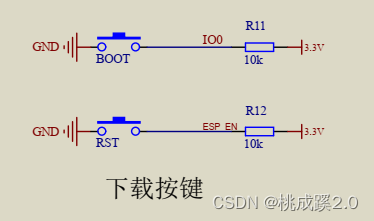

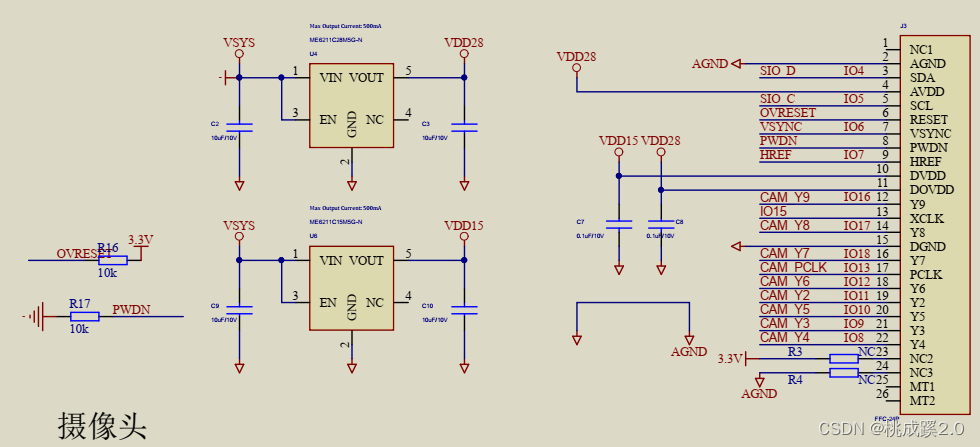

引出来一路摄像头

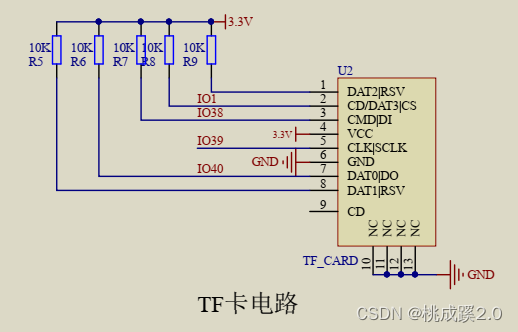

tf卡引出

按键，这两个都不可用作自定义的

led，高电平点亮

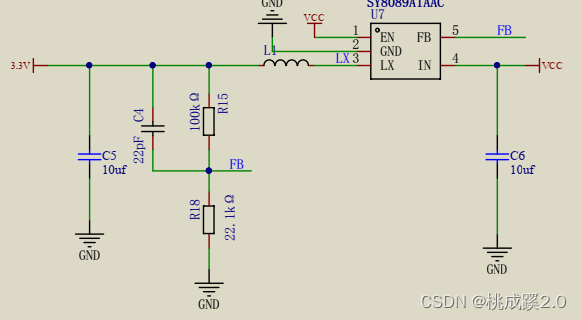

稳压芯片

2、初体验lvgl

这里用的是espidf的开发环境，搭建开发环境的教程我之前有发过，这里不再多说，用的是这个例程（应该是个显示字符串的）：
在这里插入图片描述
准备编译

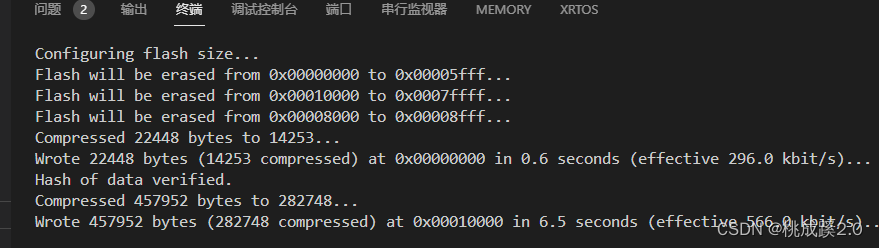

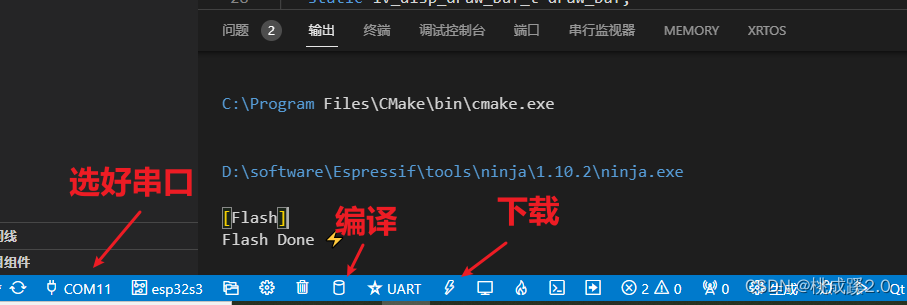

编译成功后如下所示

刷完固件

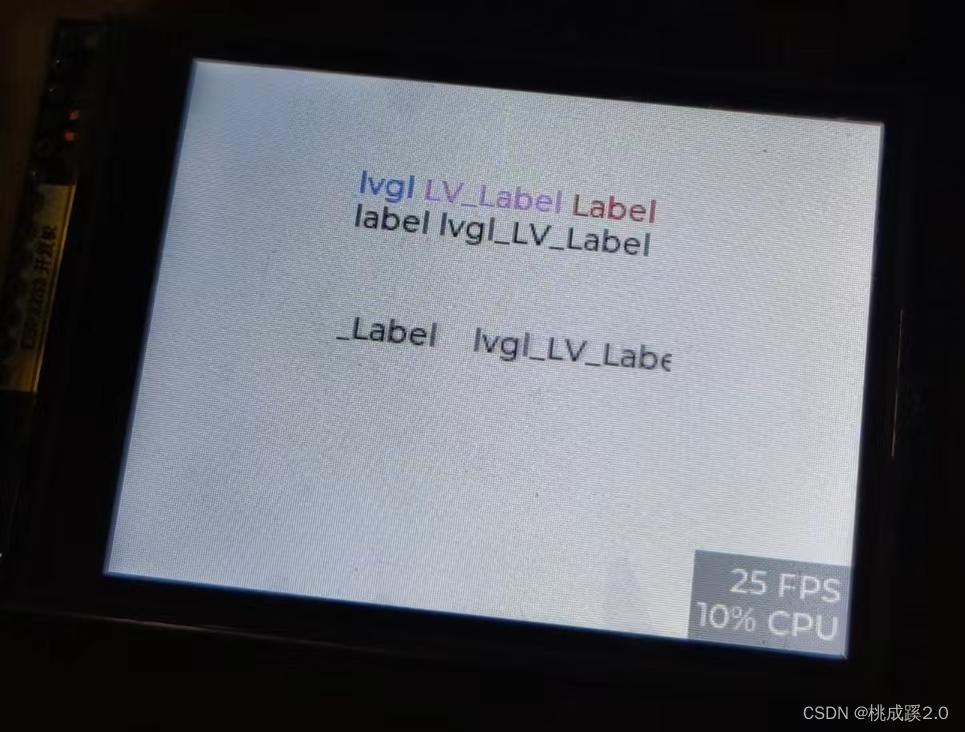

效果

3、模拟器推荐

学习lvgl有一些东西可以参考，比如如果没有设备，可以先用一些模拟器来实现就很方便，我主要是看了这个up主的视频，讲的这个模拟器还是很不错的，主要是可以直接用在实际的硬件上来

https://www.bilibili.com/video/BV1LG411D7YQ/?spm_id_from=333.1391.0.0&p=4&vd_source=f5fd730321bc0e9ca497d98869046942

可以参考这个文档

https://www.yuque.com/icheima/vzsofu

他是在windows上操作的，用的是MinGW（Minimalist GNU for Windows）和cmake来搭建的开发环境，这两个下好之后配置到环境变量即可。

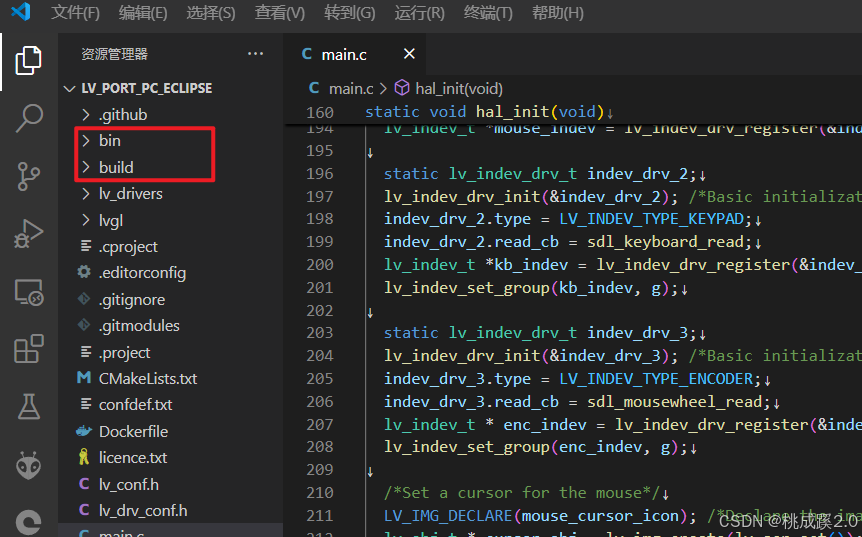

可以直接参考他的工程，在vscode里面先设置一下cmake的可见性
在这里插入图片描述
之后先把这两个编译产物删掉（因为编译器可能不会重新编译，这个时候编译就会因为路径错误导致编译不过）

之后重新编译

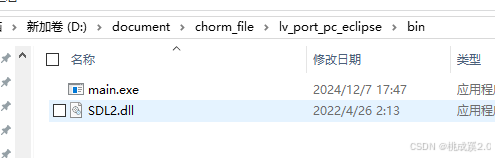

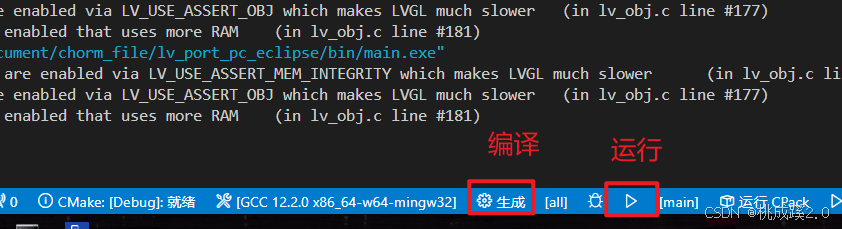

直接点击运行会失败，需要把这个dll文件拷贝到路径下才行

拷贝到这里
在这里插入图片描述

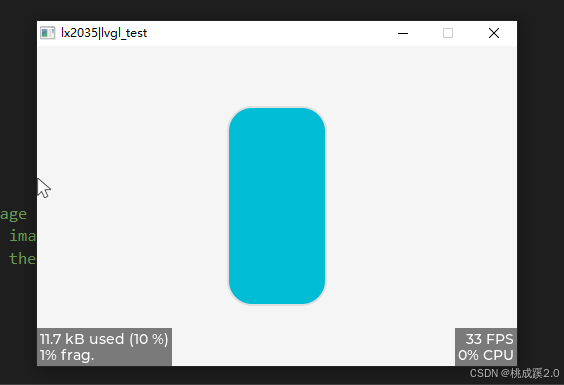

运行成功

可以修改代码跑个demo

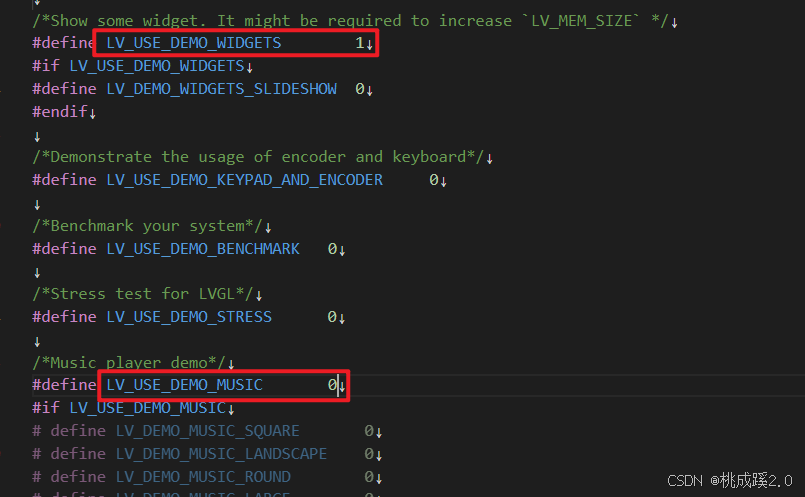

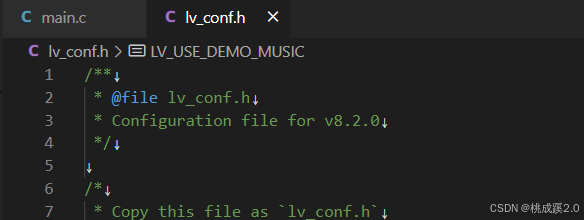

具体改动就是把lv_conf.h里面的这个宏变化一下就行

同时也可以知道他这个lvgl的版本是8.2.0，在文件的最开头可以看到

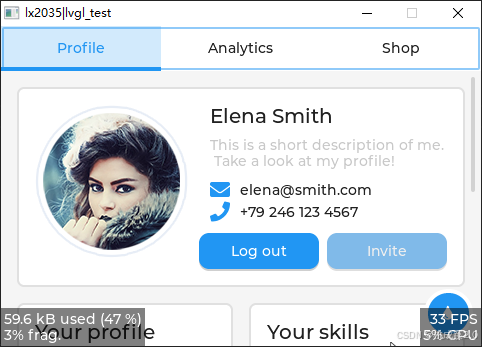

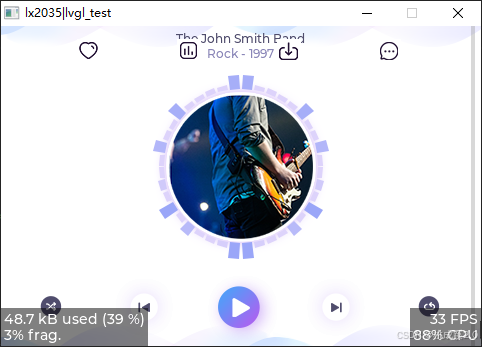

另外也可以跑个其他的例程，例如LV_USE_DEMO_WIDGETS，效果如下：
在这里插入图片描述

4、代码分析

发现用esp32 idf来开发还是很方便的，他内部集成了很多东西，几乎可以直接使用

这里有参考这篇文章（有一点出入，用这个不能完全跑起来）
https://blog.youkuaiyun.com/m0_55986987/article/details/132875484

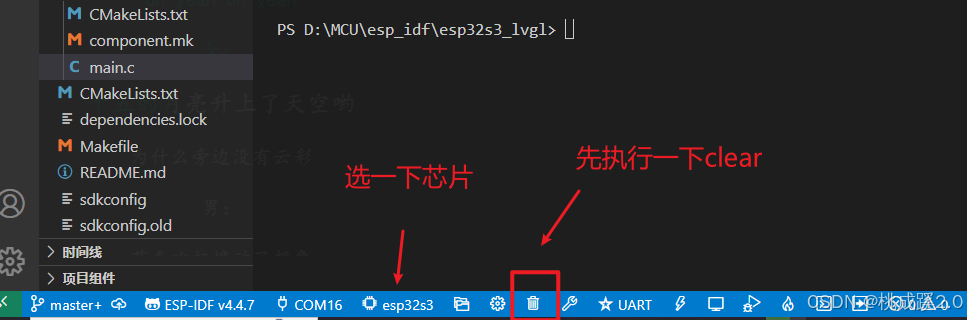

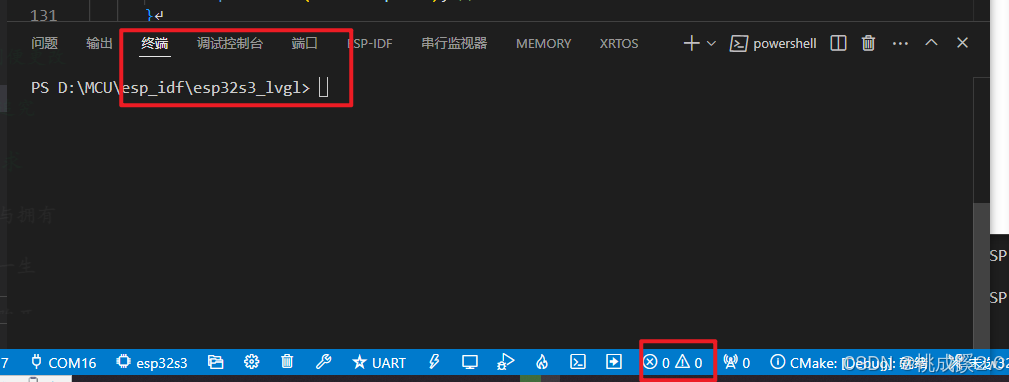

点击这里进入终端
在这里插入图片描述
输入git init，之后拉取代码，分别是驱动库和对应的lvgl的库，这里如果拉不下来，可以提前下载下来再用（部分资源我上传到我的资源，如果没有下载币的话可以留邮箱）

先创建文件夹

mkdir components
cd components

之后在该文件夹下创建拉两个库

git submodule add -b release/v8.3 https://github.com/lvgl/lvgl.git lvgl
git submodule add https://github.com/lvgl/lvgl_esp32_drivers.git lvgl_esp32_drivers

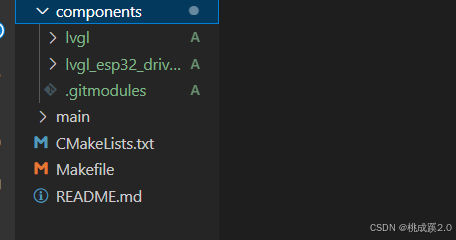

下载好是这样的
在这里插入图片描述

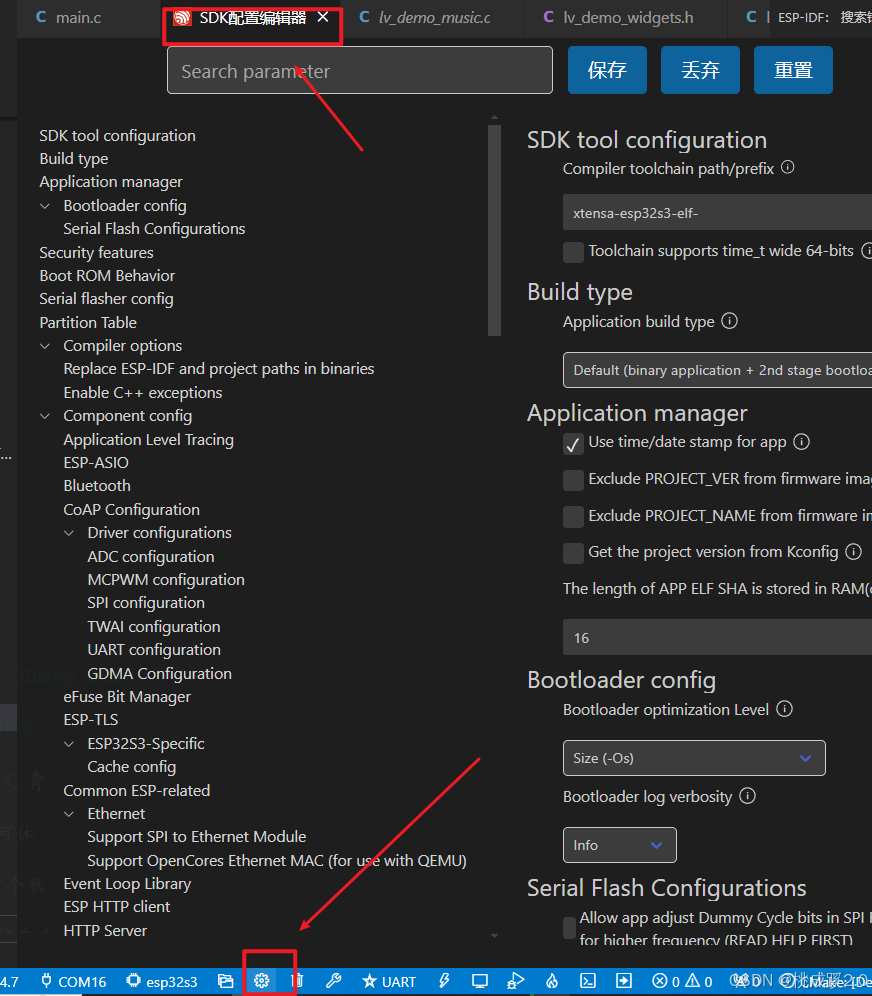

点击进入sdk的配置页面

这里如果进不去，按照下面步骤执行一下

或者在这里设置

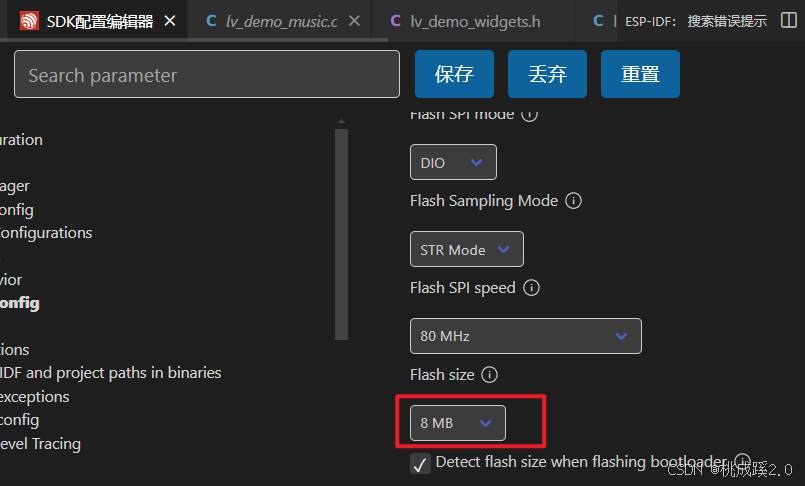

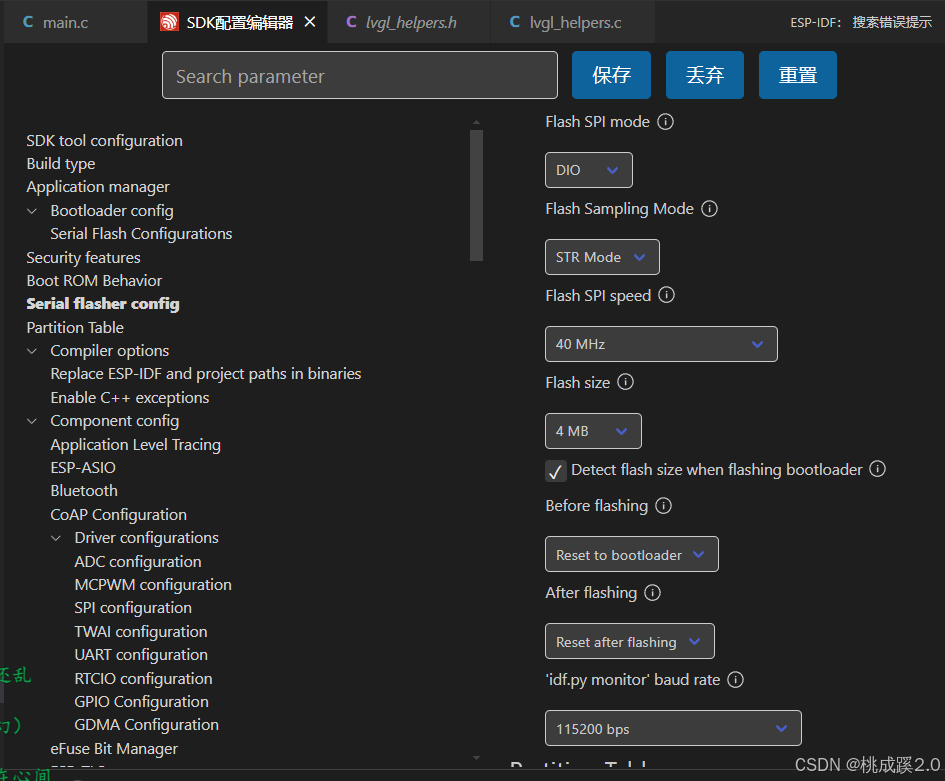

之后开始设置，这里先设置一下flash的大小

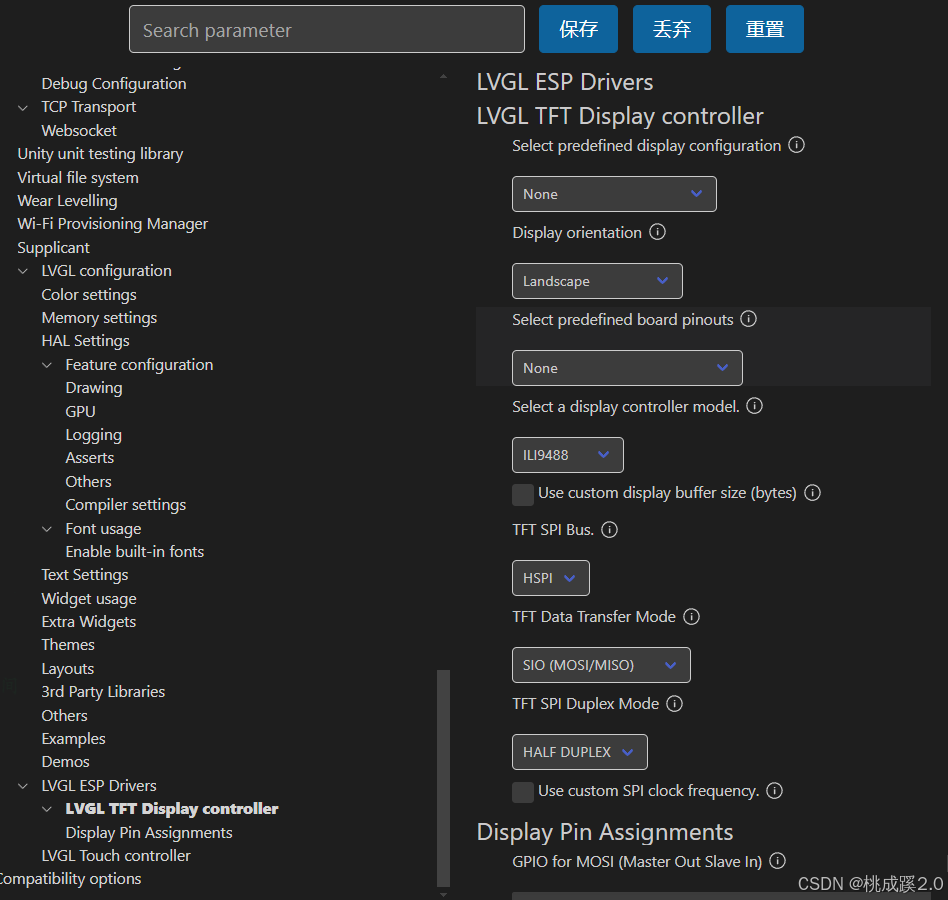

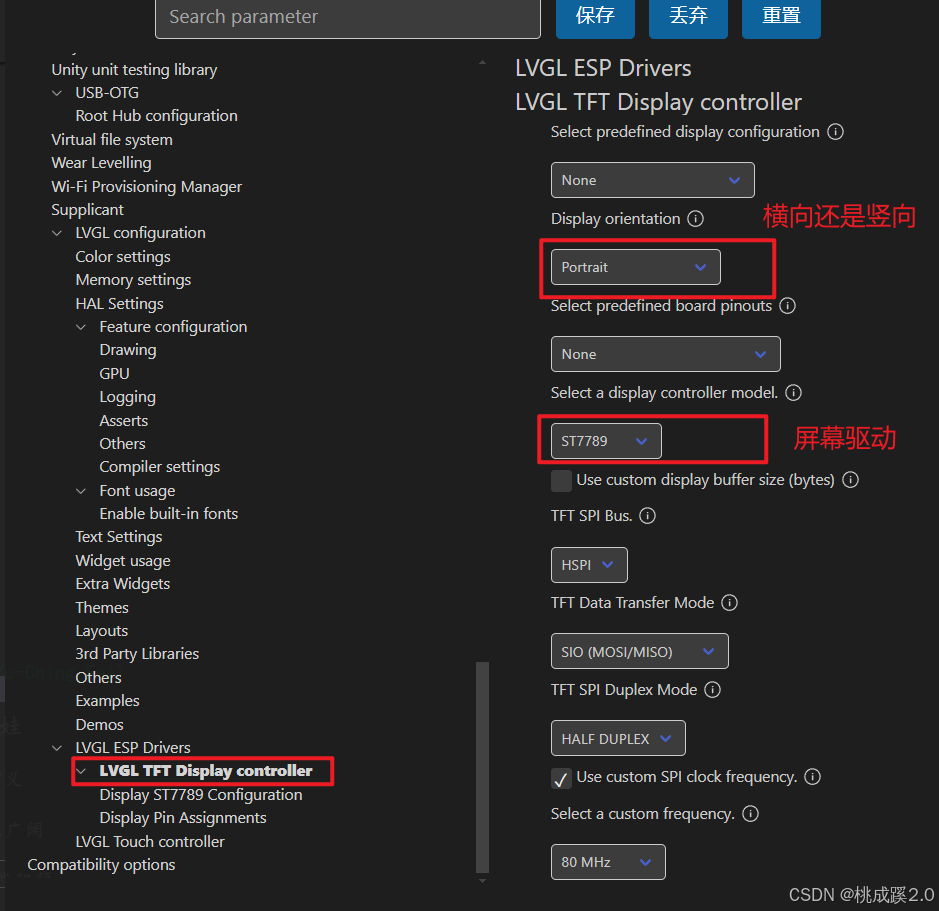

接下来设置屏幕驱动

往下拉进入io口的设置

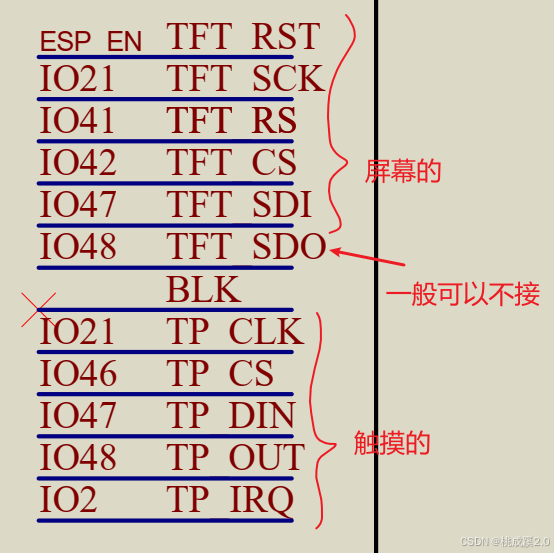

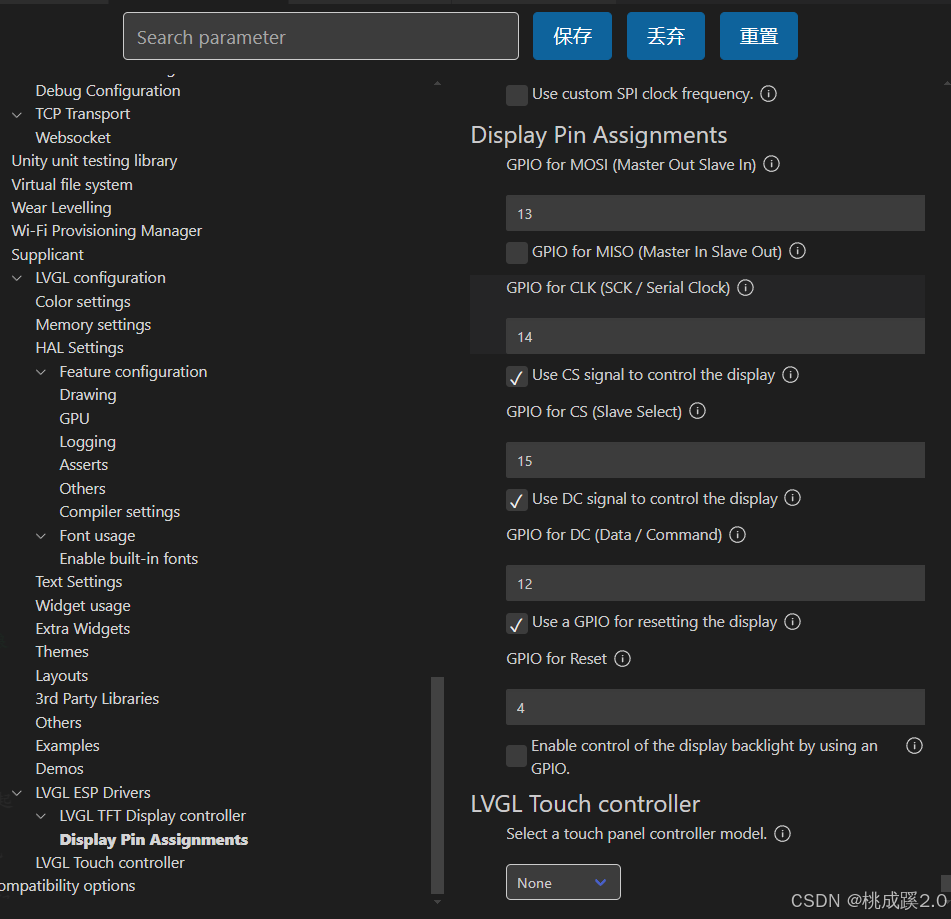

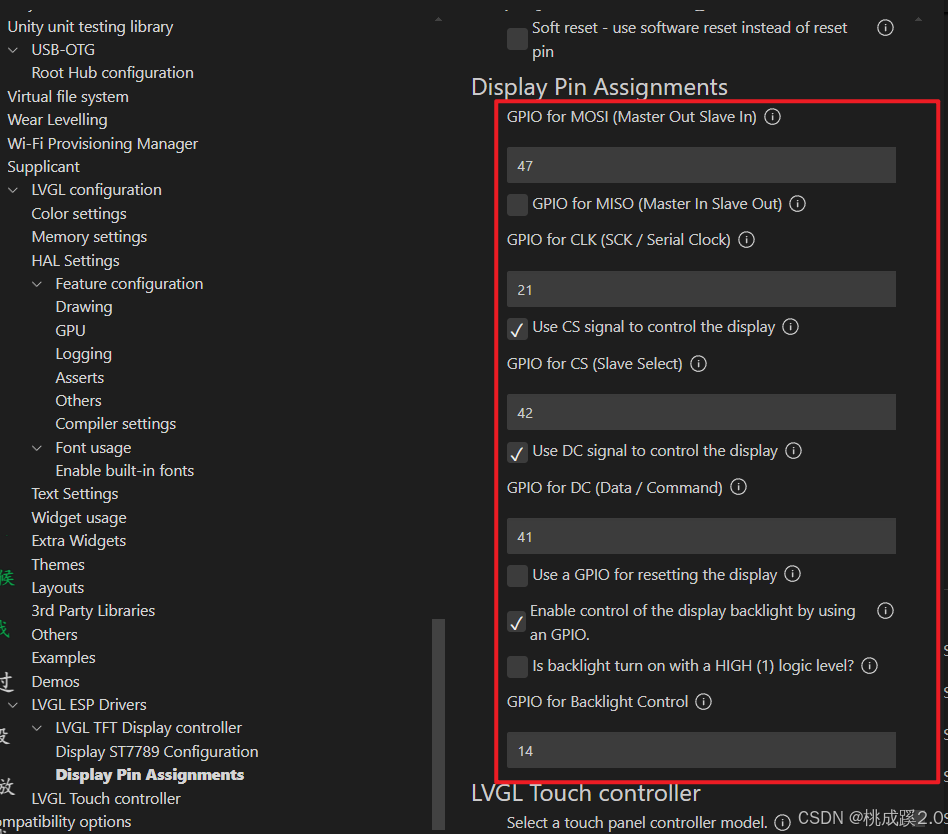

这里设置按照屏幕的来即可
在这里插入图片描述

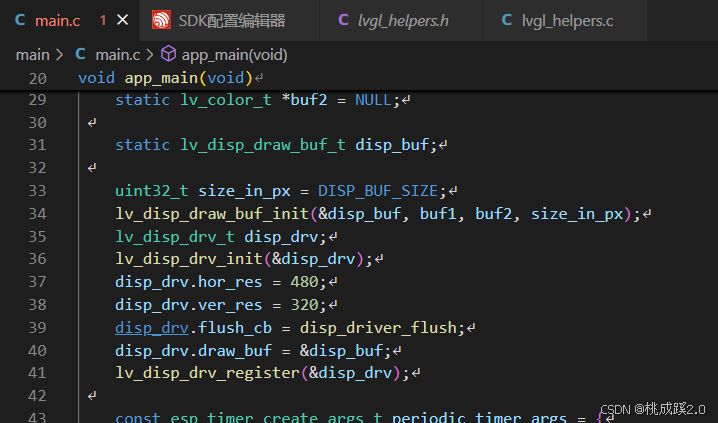

main.c直接抄过来用，下面我附上代码

#include <stdio.h>
#include "esp_log.h"
#include "esp_system.h"
#include "freertos/FreeRTOS.h"
#include "freertos/event_groups.h"
#include "lvgl.h"
#include "lvgl_helpers.h"

#include "demos/lv_demos.h"

#define TAG "main"

void lv_tick_task(void *arg)
{
   lv_tick_inc(1);
}

void app_main(void)
{

   /* Initialize SPI or I2C bus used by the drivers */
   lvgl_driver_init();

   lv_init();
   lv_color_t *buf1 = heap_caps_malloc(DISP_BUF_SIZE * sizeof(lv_color_t), MALLOC_CAP_DMA);
   assert(buf1 != NULL);
   static lv_color_t *buf2 = NULL;

   static lv_disp_draw_buf_t disp_buf;

   uint32_t size_in_px = DISP_BUF_SIZE;
   lv_disp_draw_buf_init(&disp_buf, buf1, buf2, size_in_px);
   lv_disp_drv_t disp_drv;
   lv_disp_drv_init(&disp_drv);
   disp_drv.hor_res = 320;
   disp_drv.ver_res = 240;
   disp_drv.flush_cb = disp_driver_flush;
   disp_drv.draw_buf = &disp_buf;
   lv_disp_drv_register(&disp_drv);

   const esp_timer_create_args_t periodic_timer_args = {
       .callback = &lv_tick_task,
       .name = "periodic_gui"};
   esp_timer_handle_t periodic_timer;
   ESP_ERROR_CHECK(esp_timer_create(&periodic_timer_args, &periodic_timer));
   ESP_ERROR_CHECK(esp_timer_start_periodic(periodic_timer, 1 * 1000));

   // lvgl demo演示
   lv_demo_music();
   // lv_demo_stress();

   while (1)
   {
      /* Delay 1 tick (assumes FreeRTOS tick is 10ms */
      vTaskDelay(pdMS_TO_TICKS(10));
      lv_task_handler();
   }
}

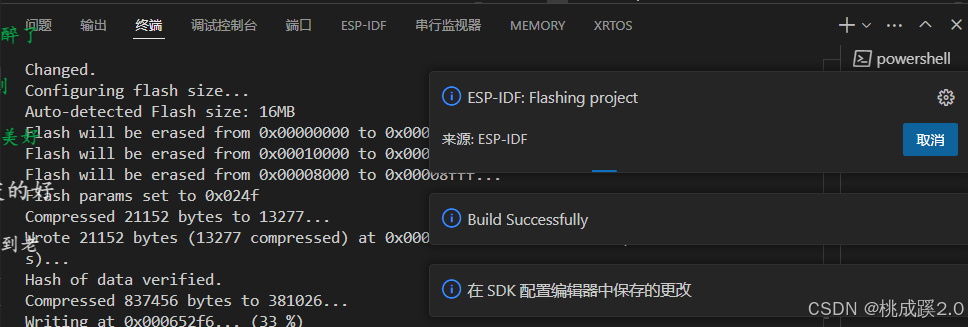

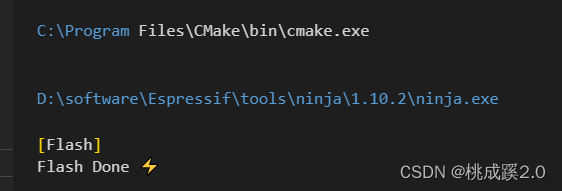

直接烧录，下载
在这里插入图片描述
可以看到屏幕被成功驱动

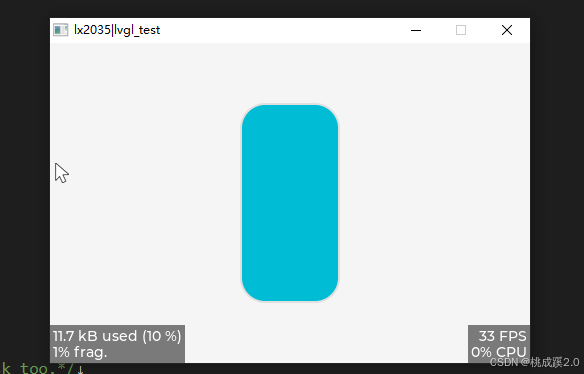

前面尝试了跑模拟器，因此也可以试下在这里跑下模拟器，下面是前面模拟器跑的样子

把模拟器的代码复制过来

void demo_style()
{
	// 1. 得到当前活跃的屏幕
	lv_obj_t *screen = lv_scr_act();

	// 2. 在当前屏幕上显示一个对象
	lv_obj_t *obj = lv_obj_create(screen);

	lv_obj_align(obj, LV_ALIGN_CENTER, 0, 0);

	// 3. 通过样式修改对象的样式
	static lv_style_t style;
	lv_style_init(&style);

	lv_style_set_width(&style, 100);
	lv_style_set_height(&style, 200);

	// lv_style_set_x(&style,50);
	// lv_style_set_y(&style,50);

	lv_style_set_bg_color(&style, lv_palette_main(LV_PALETTE_CYAN));

	lv_style_set_radius(&style, 25);
	// 将样式与obj关联起来
	lv_obj_add_style(obj, &style, 0);
}

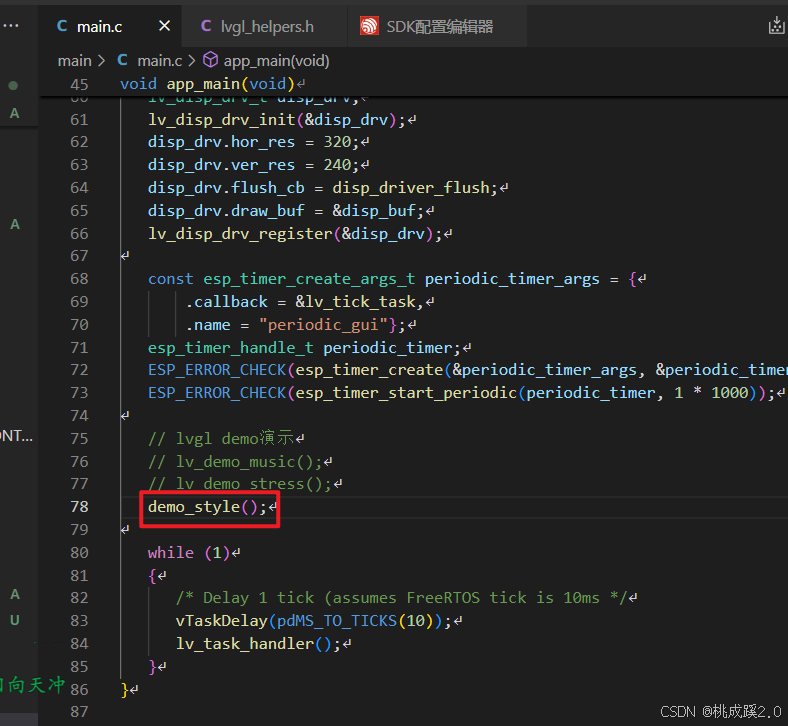

注释掉demo的调用，加上模拟器的函数
在这里插入图片描述

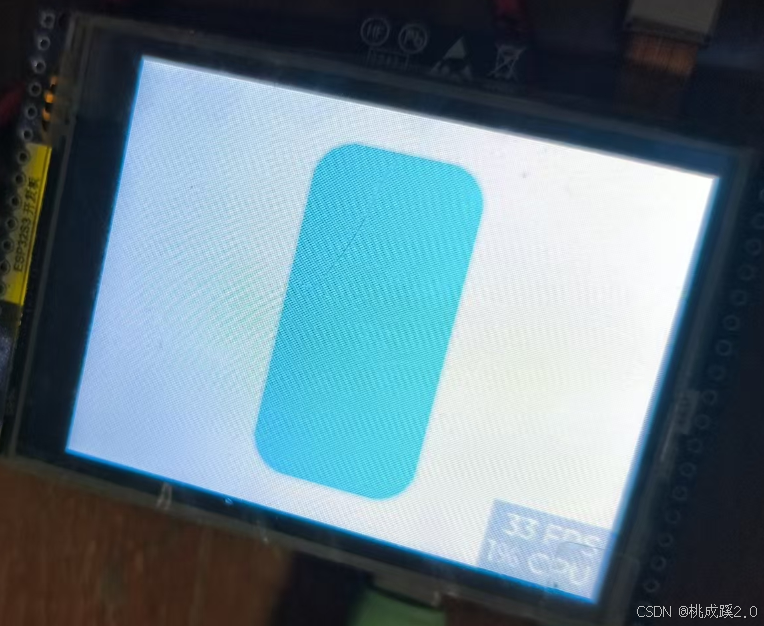

可以看到模拟器写的代码被成功跑到esp32上了

那么既然esp32的lvgl这么好用，是不是换个mcu也可以很方便的跑起来呢

显然！是的

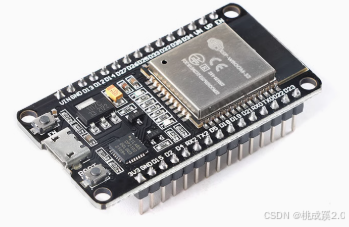

下面换一个esp32，不带s3的版本，换一块其他的屏幕试试，换上了这个mcu
在这里插入图片描述

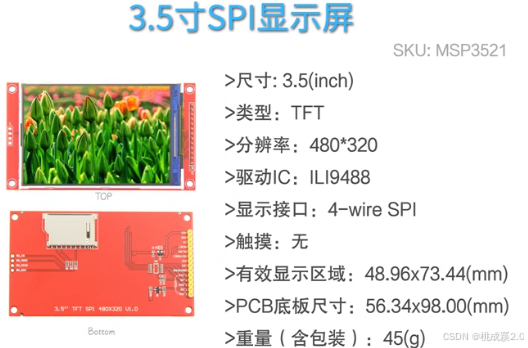

屏幕换成了一个大的，驱动也不再是st7789改为ILI9488了

下面开整：

还是先设置一下flash大小
在这里插入图片描述
设置drivers

引脚设置（这里我没有设置背光，没勾选，直接vcc怼上就行了）

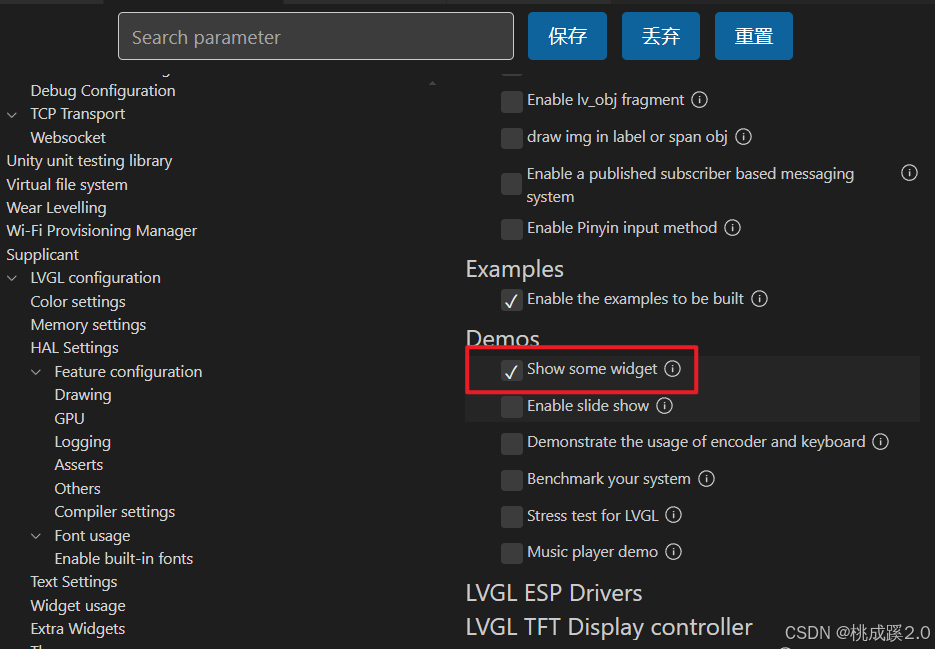

lvgl这里，这次跑另外一个demo

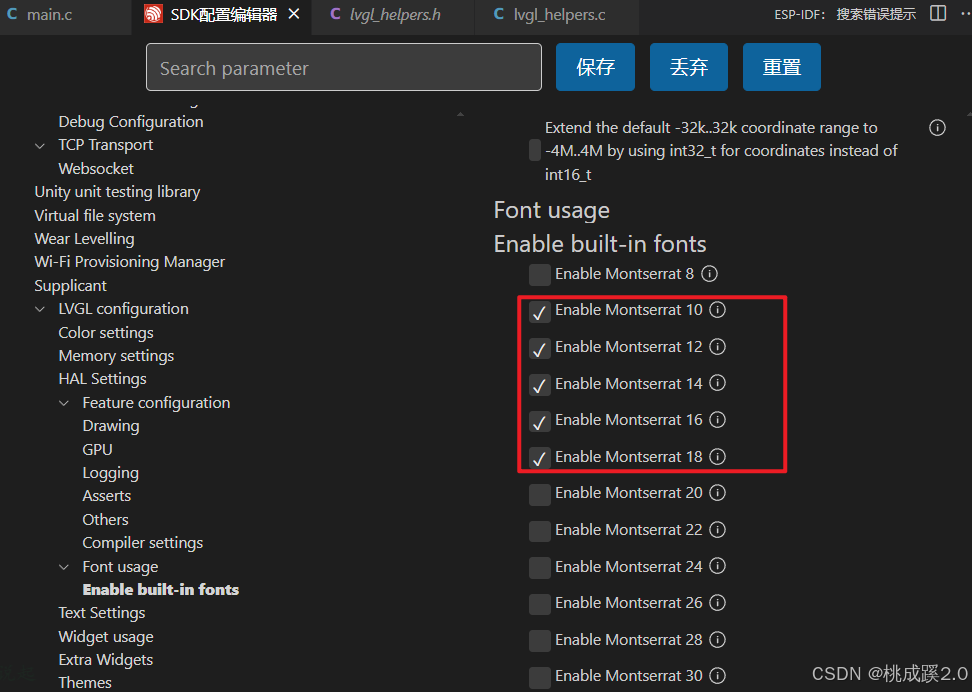

如果编译不过，记得开启对应的字体

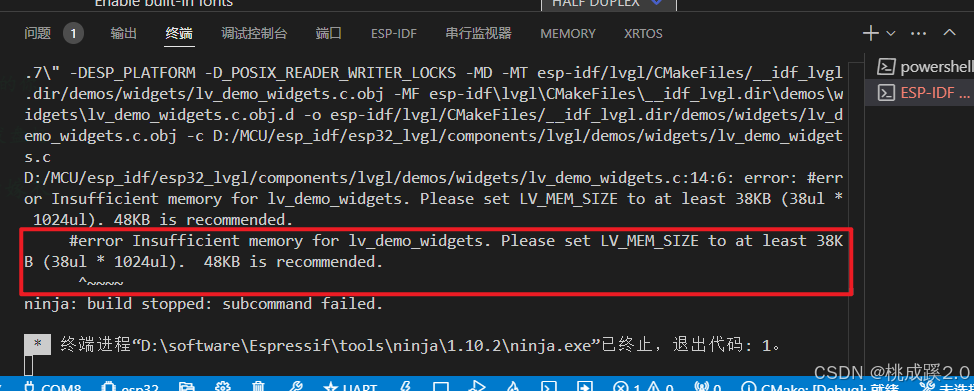

尴尬，直接编译不过，这个需要的内存太大了

改回music重新编译，记得在main.c这里修改屏幕大小
在这里插入图片描述

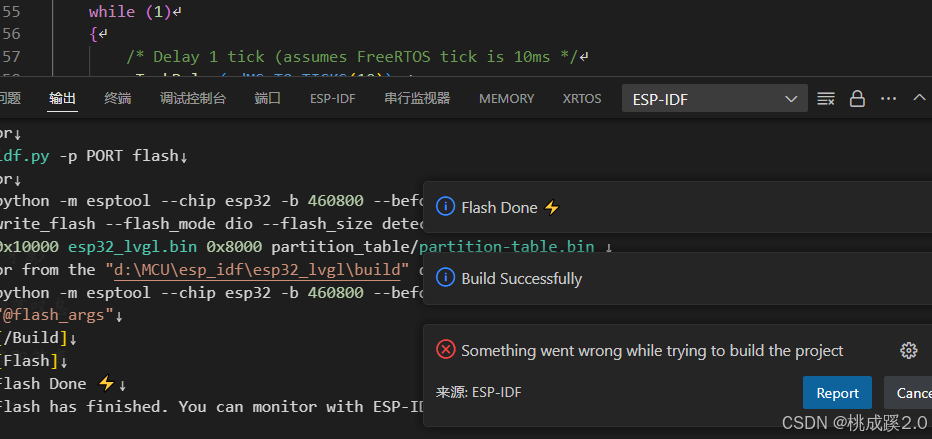

成功写入

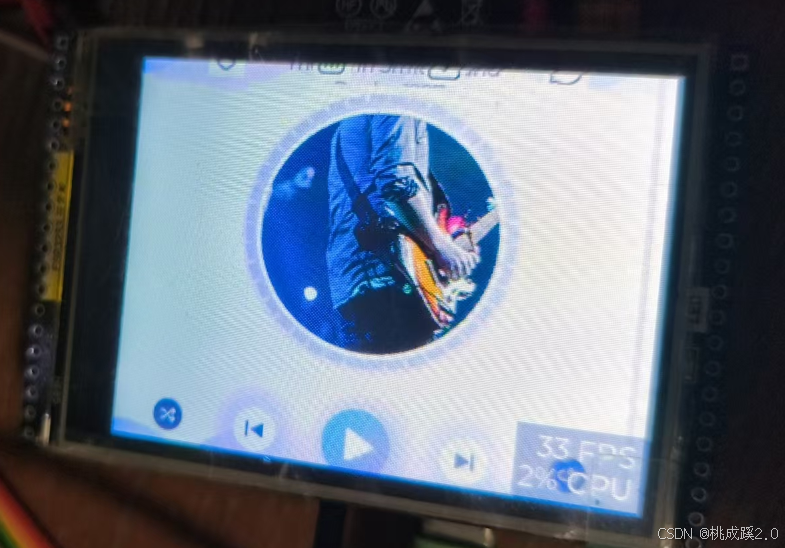

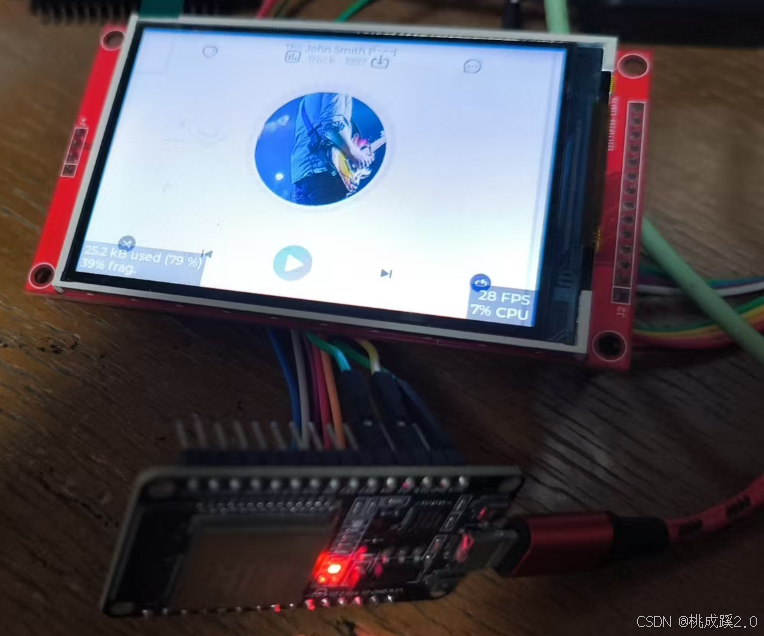

运行效果，可以看到是可以正常跑起来的

因此就不用担心换屏幕，换mcu了。

后面会继续分享一下使用其他MCU，例如GD32,STM32来完成LVGL的移植实现，也考虑一些linux系统的移植。

5、GUI设计工具

从模拟器的开发可以了解到，开发这个页面需要自己一个个设计控件，这个显然速度是很慢的，需要一步步的调试使用，那么有没有快速的方式呢？

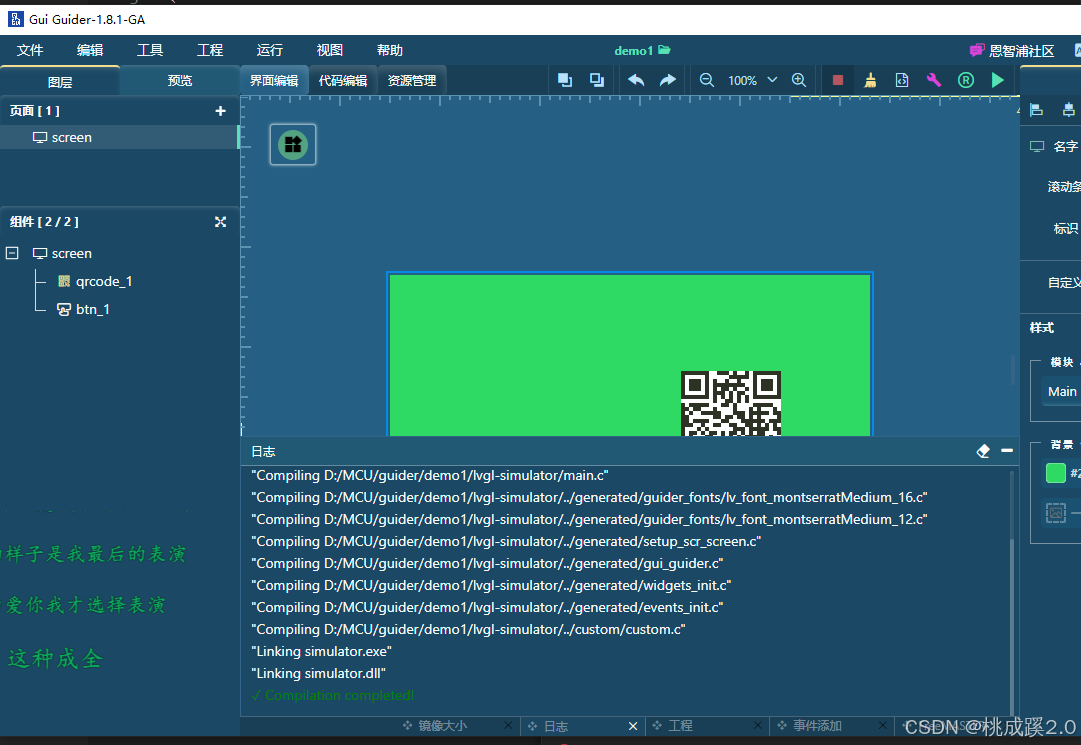

之前用QT的话，会有QT Disenger的说法，这个应该也有GUI设计工具的，查了一下还真有，这里我用GUI GUIder试试，页面大概是这样的

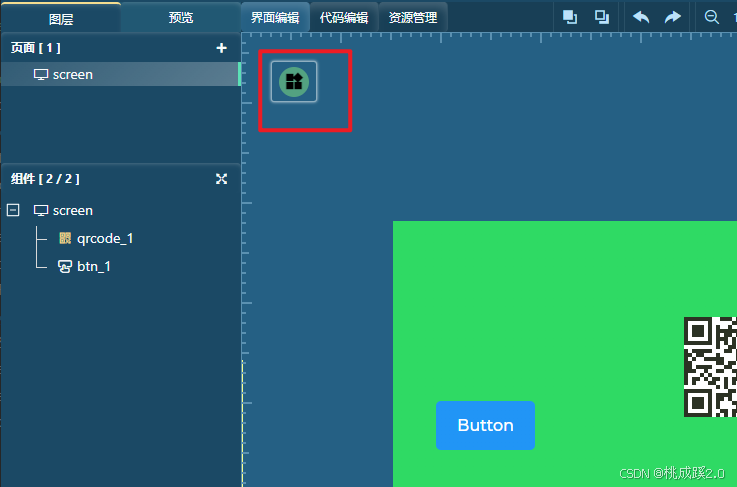

在这里插入图片描述

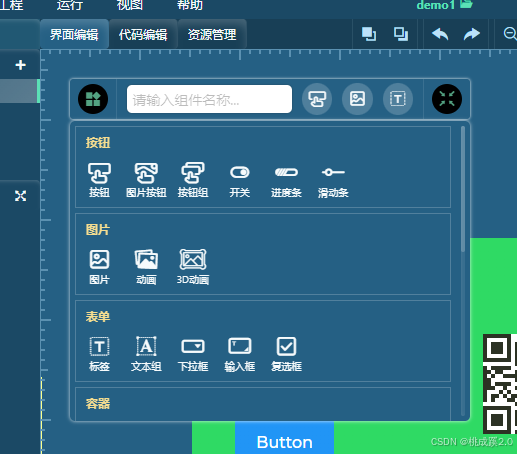

打开这里可以看到控件
在这里插入图片描述
展开大概是这样的

点击运行

下面开始准备移植到我们的代码里面：

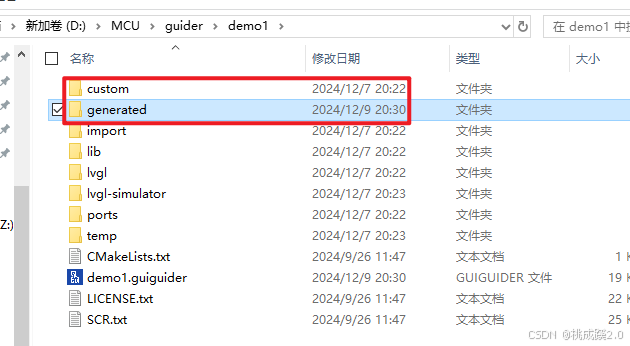

打开GUI界面的项目文件夹
在这里插入图片描述

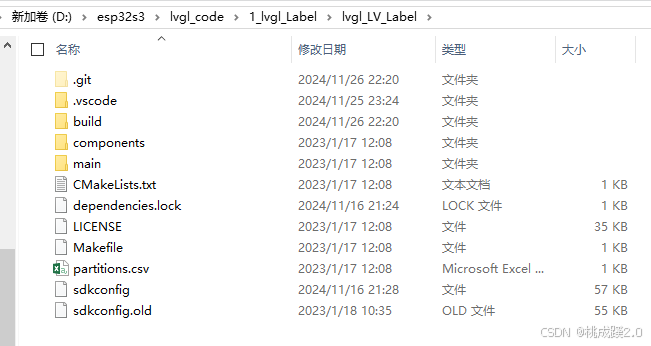

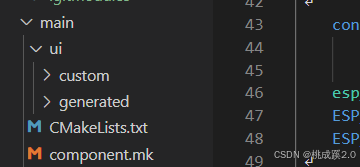

移植到我们的这个路径下面

main.c改为

#include <stdio.h>
#include "esp_log.h"
#include "nvs_flash.h"
#include "esp_system.h"
#include "freertos/FreeRTOS.h"
#include "freertos/task.h"
#include "freertos/event_groups.h"
#include "lvgl.h"

#include "lvgl_helpers.h"

#include "gui_guider.h"
#include "custom.h"

lv_ui guider_ui;

#include "demos/lv_demos.h"

#define LVGL_TICK_MS 1

#define TAG "main"

void lv_tick_task(void *arg)
{
    lv_tick_inc(LVGL_TICK_MS);
}

void app_main(void)
{

    esp_err_t ret = nvs_flash_init();
    if (ret == ESP_ERR_NVS_NO_FREE_PAGES || ret == ESP_ERR_NVS_NEW_VERSION_FOUND)
    {
        ESP_ERROR_CHECK(nvs_flash_erase());
        ret = nvs_flash_init();
    }

    /* Initialize SPI or I2C bus used by the drivers */
    lvgl_driver_init();

    lv_init();

    lv_color_t *buf1 = heap_caps_malloc(DISP_BUF_SIZE * sizeof(lv_color_t), MALLOC_CAP_DMA);
    assert(buf1 != NULL);
    static lv_color_t *buf2 = NULL;

    static lv_disp_draw_buf_t disp_buf;

    uint32_t size_in_px = DISP_BUF_SIZE;
    lv_disp_draw_buf_init(&disp_buf, buf1, buf2, size_in_px);
    lv_disp_drv_t disp_drv;
    lv_disp_drv_init(&disp_drv);
    disp_drv.hor_res = 480;
    disp_drv.ver_res = 320;
    disp_drv.flush_cb = disp_driver_flush;
    disp_drv.draw_buf = &disp_buf;
    lv_disp_drv_register(&disp_drv);

    const esp_timer_create_args_t periodic_timer_args = {
        .callback = &lv_tick_task,
        .name = "periodic_gui"};
    esp_timer_handle_t periodic_timer;
    ESP_ERROR_CHECK(esp_timer_create(&periodic_timer_args, &periodic_timer));
    ESP_ERROR_CHECK(esp_timer_start_periodic(periodic_timer, 1 * 1000));

    // lvgl demo演示
    // lv_demo_music();
    // lv_demo_stress();

    setup_ui(&guider_ui);

    while (1)
    {
        /* Delay 1 tick (assumes FreeRTOS tick is 10ms */
        vTaskDelay(pdMS_TO_TICKS(10));
        lv_task_handler();
    }
}

修改main文件夹下的makefile，确保我们的添加进来的文件被修改

# idf_component_register(SRCS "main.c"
#                     INCLUDE_DIRS ".")

file(GLOB_RECURSE srcs *.c
                    ui/custom/*.c
                    ui/generated/*.c
                    ui/generated/guider_customer_fonts/*.c
                    ui/generated/guider_fonts/*.c
                    ui/generated/images/*.c
                    )

set(include_dirs
    .
    ui/custom
    ui/generated
    ui/generated/guider_customer_fonts
    ui/generated/guider_fonts
    ui/generated/images
    )

idf_component_register(
    SRCS ${srcs}
    INCLUDE_DIRS ${include_dirs}
    )
