电感与磁珠的异同

        实际电路设计中，电感适用于储能、滤波或阻抗匹配的场合，尤其在低频和中频电路中。磁珠适合用于抑制高频干扰和电磁兼容（EMC）设计中，尤其在数字电路的电源线和信号线上。电感和磁珠可根据具体需求组合使用，异同点如下：

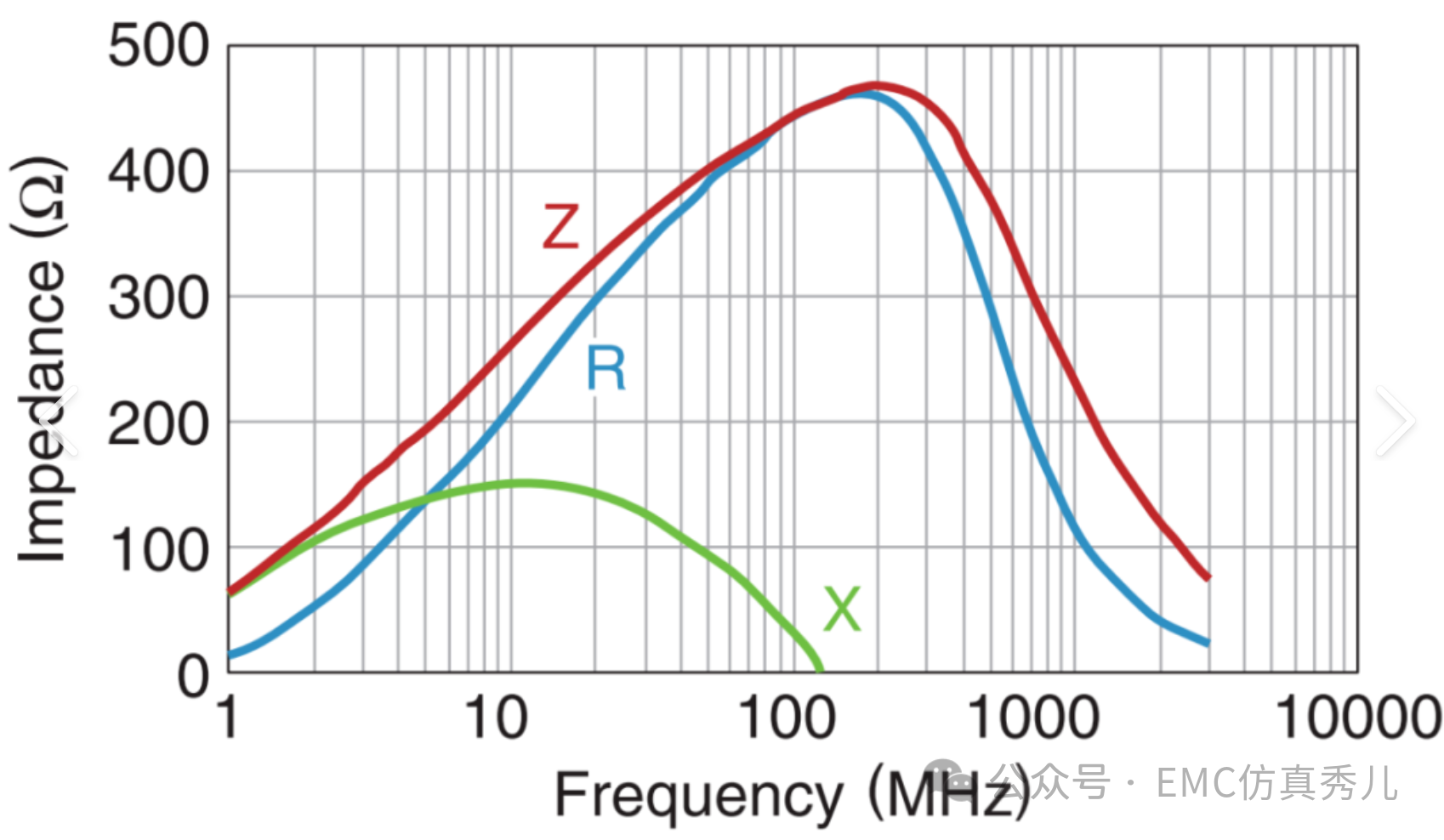

图1 磁珠阻抗频率曲线示意图

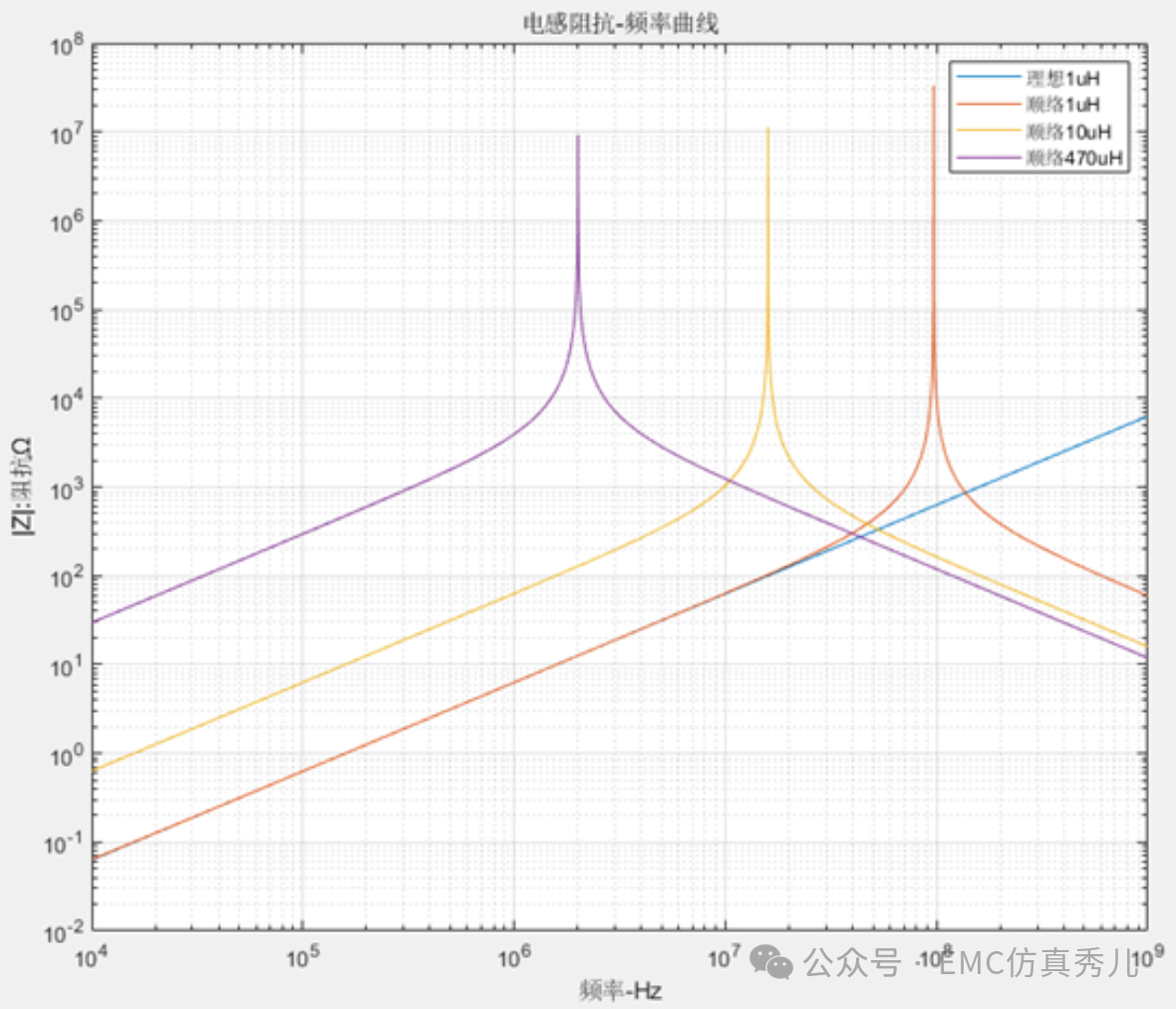

图2 电感阻抗频率曲线示意图

        相同点：

1. 基本原理：电感和磁珠都是基于电磁感应原理工作。利用线圈绕组和磁性材料来产生和存储磁场能量。

2. 作用：都用于电路中对电流和磁场进行控制和管理，如滤波、抑制电磁干扰等。

   不同点：

1.  结构和材料：

     电感：由线圈绕组和磁芯组成。磁芯可以是铁氧体、硅钢片等材料，其电感量可以通过改变线圈匝数、磁芯材料和尺寸来调整。

     磁珠：主要用铁氧体材料制成，通常是一个小型的磁性球体或圆柱体，内部没有明显的线圈结构。其特性主要由铁氧体材料的磁导率和损耗特性决定。

2. 工作原理：

     电感：主要利用电感量（L）来存储和释放磁场能量。在交流电路中，电感对高频信号呈现高阻抗，对低频信号呈现低阻抗，因此常用于滤波、储能和阻抗匹配等。

     磁珠：主要利用铁氧体材料的高频损耗特性来抑制高频干扰。磁珠在高频信号下会产生较大的阻尼，从而将高频能量转化为热能消耗掉，主要用于电磁干扰抑制。

3. 参数特性：

     电感：主要参数是电感量（L），单位是亨利（H），还包括品质因数（Q值），直流电阻（DCR）等。

     磁珠：主要参数是阻抗（Z），通常在特定频率下测量，单位是欧姆（Ω）。磁珠的阻抗随频率增加而增大，但其Q值较低，损耗较大。

4. 频率特性：

   电感：在低频和中频范围内表现良好，但高频下可能会因为寄生参数（如寄生电容和电阻）导致性能下降。

   ​磁珠：高频范围内表现优异，尤其在抑制高频干扰方面效果显著，但在低频下阻抗较低，对低频信号的影响较小。
