1 测试内容

本报告对Xilinx FPGA的PCIe XDMA的性能进行了测试，同时，给出了具体的测试框图、测试平台、测试步骤、测试记录等内容。

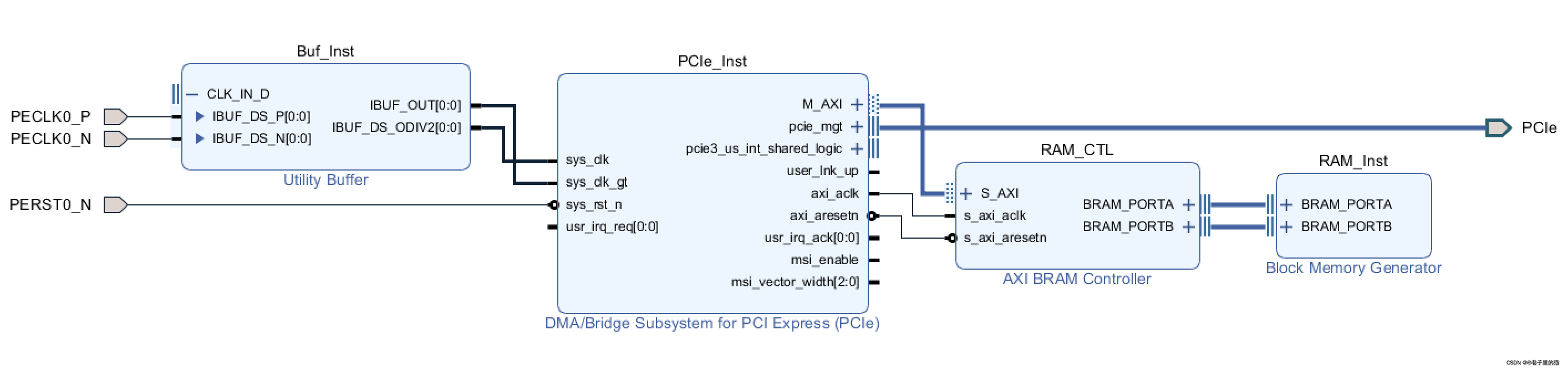

2 测试框图在这里插入图片描述

3 测试平台

硬件平台：Dell R330(Intel Xeon E3-1220 v5 + 16GB)、Xilinx PCIe Gen3@8x光纤采集板
软件平台：Windows10 x64系统、Windriver及Visual Studio 2015

4 测试步骤

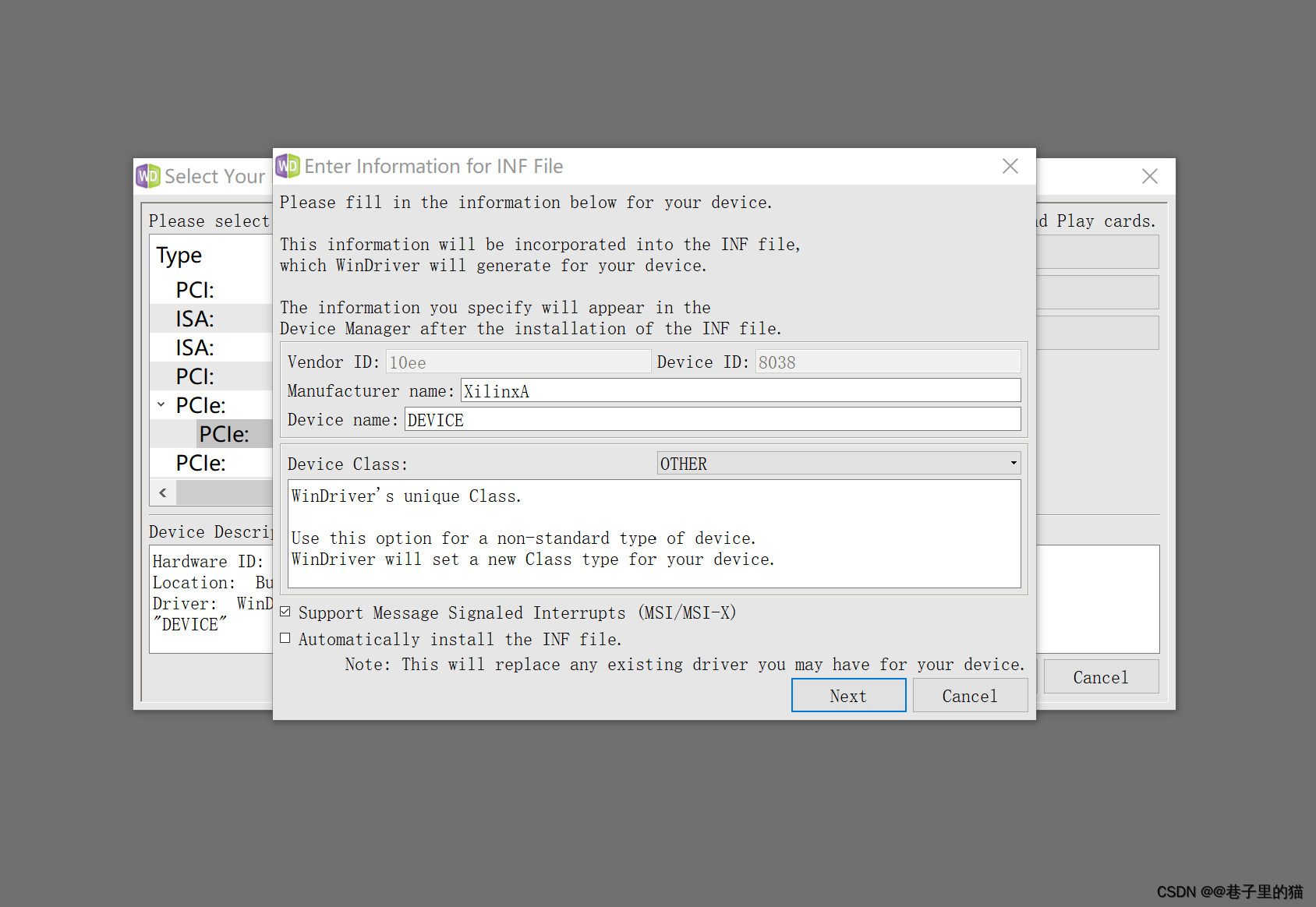

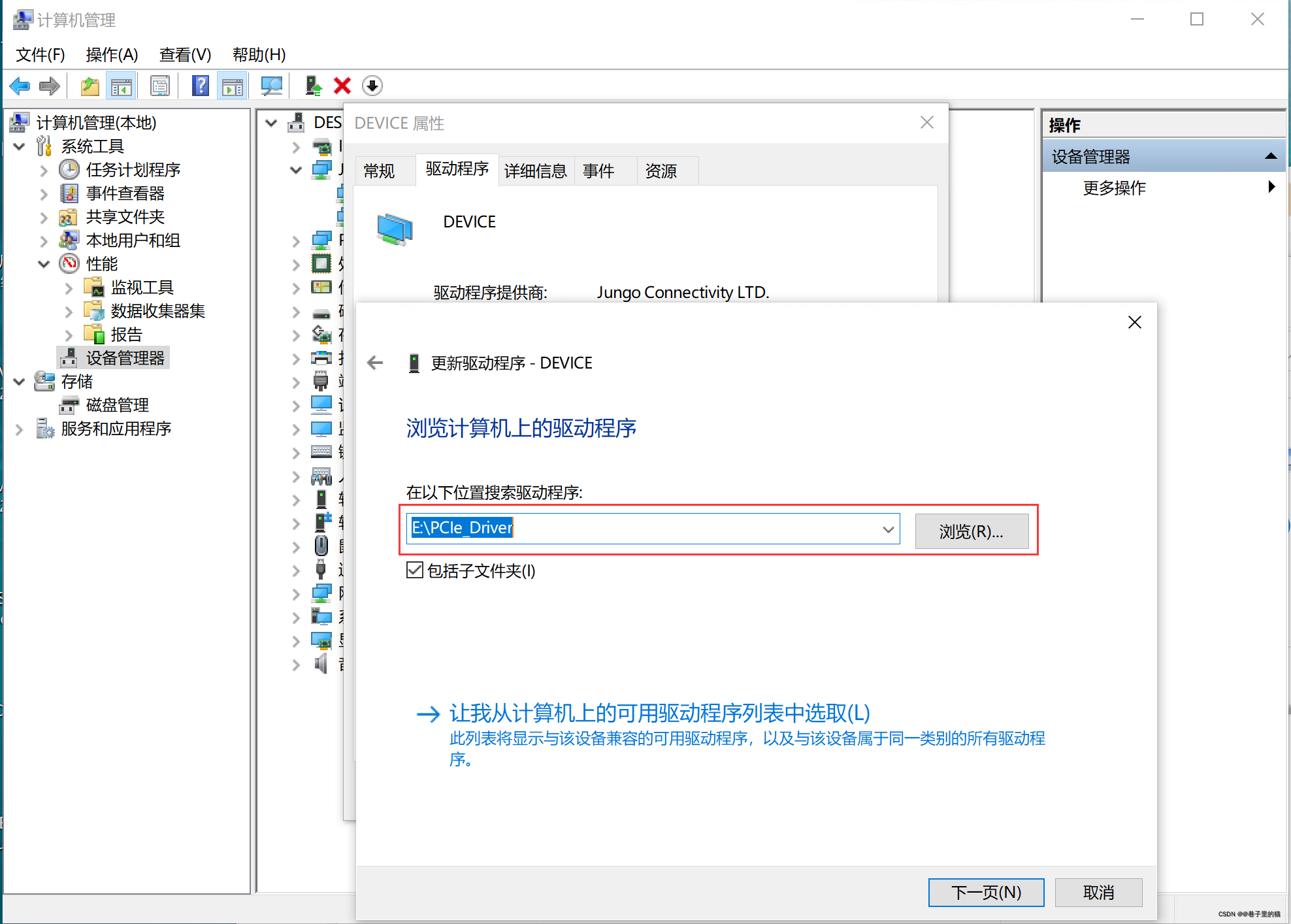

  1. 使用Windriver生成PCIe设备的驱动并通过硬件管理器内对该设备驱动进行更新；

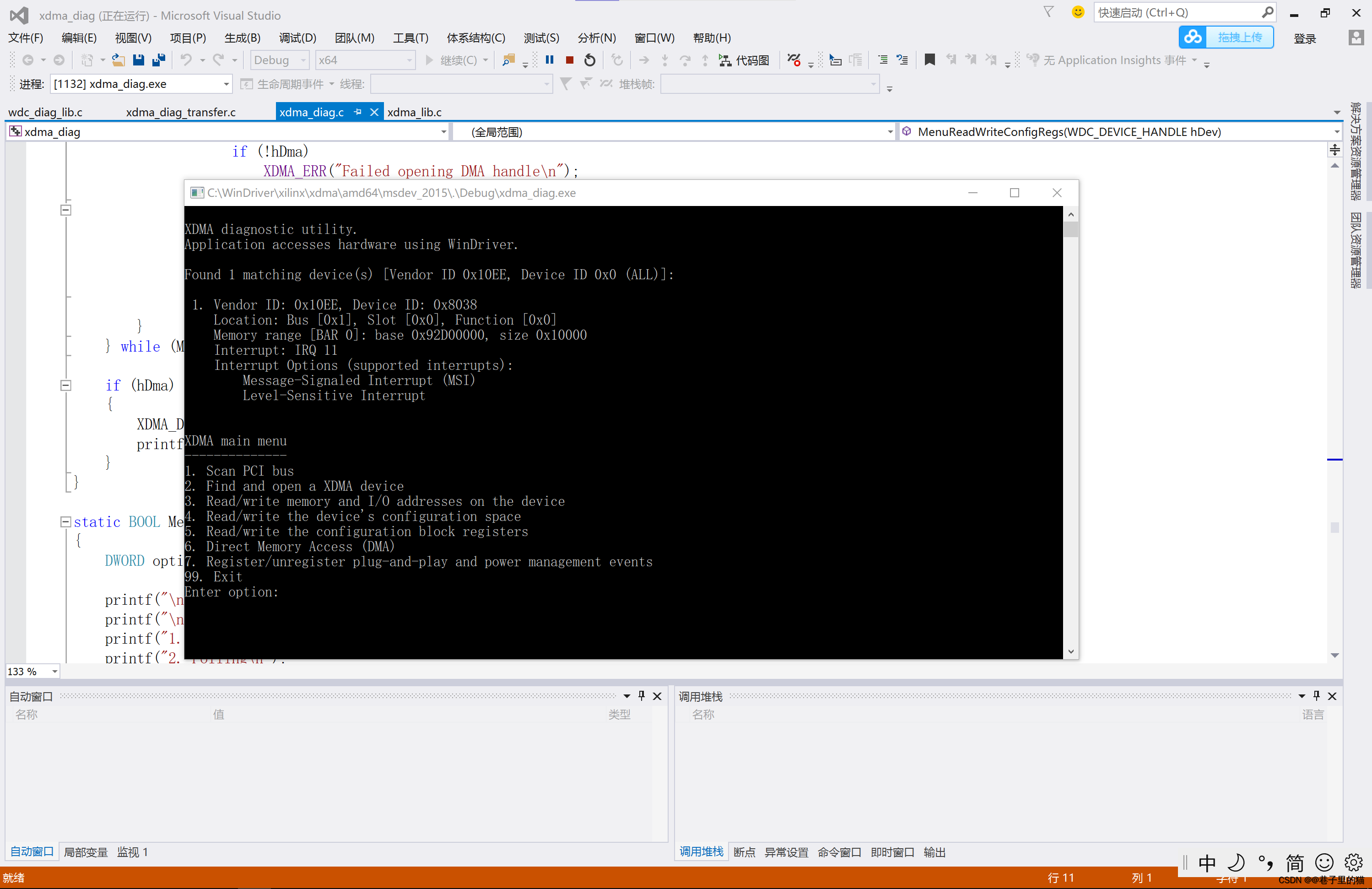

    在这里插入图片描述在这里插入图片描述2.使用测试软件对XDMA设备进行功能、性能测试，包括：寄存器读写、最多支持4通道的Device to Host/Host to Device，中断、轮询方式，DMA大小，测试时长，DMA性能测试等等；
    在这里插入图片描述

5 测试记录

传输方向方式DMA大小/MB传输数据量/MB传输时间/msDMA速率MB/s
Device to HostInterrupts643238450096465
Host to DeviceInterrupts643232050066456
Device to HostInterrupts83044850006089
Host to DeviceInterrupts83031250016061
Device to HostInterrupts2563251250046497
Host to DeviceInterrupts2563251250096490
