内核版本为6.12，分析的虚拟化技术是基于X86架构intel下的VMX。

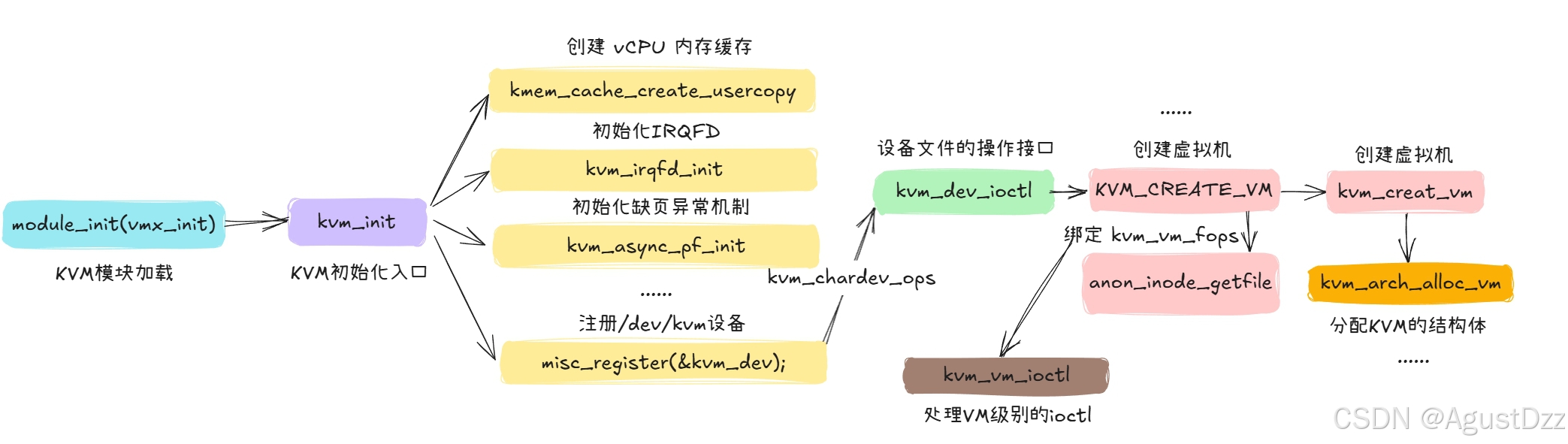

在这里插入图片描述

KVM的 Intel VMX支持

module_init宏用于定义模块的初始化函数。当一个内核模块被加载时，这个函数会被执行。

当KVM模块被加载进入内核时，会调用module_init(vmx_init);执行vmx_init方法初始化 KVM的 Intel VMX支持：

static int __init vmx_init(void)
{
	int r, cpu;
	if (!kvm_is_vmx_supported())
		return -EOPNOTSUPP;//检查 CPU 是否支持 VT-x
	hv_init_evmcs();//初始化 Hyper-V Enlightened VMCS（EVMCS）
	r = kvm_x86_vendor_init(&vt_init_ops);//注册 KVM x86 处理器相关操作
	if (r)
		return r;
	r = vmx_setup_l1d_flush(vmentry_l1d_flush_param);//初始化 L1D（一级数据缓存）清理机制
	if (r)
		goto err_l1d_flush;

	for_each_possible_cpu(cpu) {
		INIT_LIST_HEAD(&per_cpu(loaded_vmcss_on_cpu, cpu));
		pi_init_cpu(cpu);//为每个 CPU 初始化 VMCS 结构
	}

	vmx_check_vmcs12_offsets();
	if (!enable_ept)
		allow_smaller_maxphyaddr = true;
//设置 Shadow Paging 相关参数  EPT（Extended Page Tables）：Intel 的二级地址转换技术，用于 高效管理 Guest OS 的内存。
	r = kvm_init(sizeof(struct vcpu_vmx), __alignof__(struct vcpu_vmx),
		     THIS_MODULE);//调用 kvm_init() 完成 KVM 核心初始化
	if (r)
		goto err_kvm_init;
	return 0;
err_kvm_init:
	__vmx_exit();
err_l1d_flush:
	kvm_x86_vendor_exit();
	return r;
}

接下来调用KVM_init方法完成核心的初始化，这个函数是 KVM 的 核心初始化入口，决定了 KVM 是否能在系统中成功运行。

kvm_init

int kvm_init(unsigned vcpu_size, unsigned vcpu_align, struct module *module)
{
	int r;
	int cpu;

	//创建 vCPU 内存缓存
	if (!vcpu_align)
		vcpu_align = __alignof__(struct kvm_vcpu);
	kvm_vcpu_cache =
		kmem_cache_create_usercopy("kvm_vcpu", vcpu_size, vcpu_align,
					   SLAB_ACCOUNT,//vcpu_size 和 vcpu_align 分别定义 vCPU 结构的大小和对齐方式.
					   offsetof(struct kvm_vcpu, arch),
					   offsetofend(struct kvm_vcpu, stats_id)
					   - offsetof(struct kvm_vcpu, arch),
					   NULL);//创建 kmem_cache，用于分配 struct kvm_vcpu 结构体（虚拟 CPU）
	if (!kvm_vcpu_cache)
		return -ENOMEM;
//为每个 CPU 分配 cpu_kick_mask
	for_each_possible_cpu(cpu) {
		if (!alloc_cpumask_var_node(&per_cpu(cpu_kick_mask, cpu),//cpu_kick_mask 是 每个 CPU 的 CPU Mask，用于 KVM 处理 vCPU 的唤醒
					    GFP_KERNEL, cpu_to_node(cpu))) {
			r = -ENOMEM;
			goto err_cpu_kick_mask;//为每个可能的 CPU 分配 cpumask 结构
		}
	}
	r = kvm_irqfd_init();//初始化 IRQFD,允许QEMU通过 事件通知 KVM 触发虚拟中断
	if (r)
		goto err_irqfd;

	r = kvm_async_pf_init();//初始化异步缺页异常机制
	if (r)
		goto err_async_pf;

	kvm_chardev_ops.owner = module;
	kvm_vm_fops.owner = module;
	kvm_vcpu_fops.owner = module;
	kvm_device_fops.owner = module;//设置 KVM 设备文件的所有者
//这四个 fops 结构用于 /dev/kvm 及相关设备操作，确保 module 在被卸载前不会释放。
	kvm_preempt_ops.sched_in = kvm_sched_in;
	kvm_preempt_ops.sched_out = kvm_sched_out;
//设置 KVM 的调度钩子
	kvm_init_debug();
//负责 KVM 的调试机制，用于 调试 KVM 运行状态
	r = kvm_vfio_ops_init();//初始化 VFIO（Virtual Function I/O），允许 KVM 进行 PCI 直通（PCI Passthrough）
	if (WARN_ON_ONCE(r))
		goto err_vfio;

	kvm_gmem_init(module);
//kvm_gmem_init() 初始化 KVM Guest Memory（GMem） 机制
	r = kvm_init_virtualization();/r = kvm_init_virtualization();
if (r)
    goto err_virt;
//初始化 KVM 的虚拟化支持
	if (r)
		goto err_virt;
	r = misc_register(&kvm_dev);//注册 /dev/kvm 设备
	if (r) {
		pr_err("kvm: misc device register failed\n");
		goto err_register;
	}
	return 0;
err_register:
	kvm_uninit_virtualization();
err_virt:
	kvm_vfio_ops_exit();
err_vfio:
	kvm_async_pf_deinit();
err_async_pf:
	kvm_irqfd_exit();
err_irqfd:
err_cpu_kick_mask:
	for_each_possible_cpu(cpu)
		free_cpumask_var(per_cpu(cpu_kick_mask, cpu));
	kmem_cache_destroy(kvm_vcpu_cache);
	return r;
}

`/dev/kvm` 如何工作

kvm_init() 最终会注册 /dev/kvm 设备，其定义如下：

static struct miscdevice kvm_dev = {
	KVM_MINOR,
	"kvm",
	&kvm_chardev_ops,
};

kvm_chardev_ops是/dev/kvm的操作集合：

static struct file_operations kvm_chardev_ops = {
	.unlocked_ioctl = kvm_dev_ioctl,//处理 ioctl 系统调用，KVM 主要通过 ioctl 进行控制
	.llseek		= noop_llseek,
	KVM_COMPAT(kvm_dev_ioctl),//适配 32 位和 64 位 ioctl 调用
};

在这个结构体中，主要定义了该设备的操作接口，即kvm_dev_ioctl:

kvm_dev_ioctl

该函数是 /dev/kvm 设备的 ioctl 处理入口，用于处理 KVM 设备级别的 ioctl 请求。主要作用是根据传入的 ioctl 命令，执行不同的 KVM 操作。

static long kvm_dev_ioctl(struct file *filp,unsigned int ioctl, unsigned long arg)
{
    int r = -EINVAL;  // 默认返回无效参数

    switch (ioctl) {
    case KVM_GET_API_VERSION:
        if (arg)  // 这个 ioctl不接受参数
            goto out;
        r = KVM_API_VERSION;  // 返回 KVM API 版本
        break;

    case KVM_CREATE_VM:
        r = kvm_dev_ioctl_create_vm(arg);  // 创建虚拟机
        break;

    case KVM_CHECK_EXTENSION:
        r = kvm_vm_ioctl_check_extension_generic(NULL, arg);  // 查询 KVM 扩展功能
        break;

    case KVM_GET_VCPU_MMAP_SIZE:
        if (arg)  // 这个 ioctl 也不接受参数
            goto out;
        r = PAGE_SIZE;  // struct kvm_run结构体大小
#ifdef CONFIG_X86
        r += PAGE_SIZE;  // 额外的 PIO 数据页（仅限 x86 架构）
#endif
#ifdef CONFIG_KVM_MMIO
        r += PAGE_SIZE;  // 额外的 MMIO 数据页
#endif
        break;
    default:
        return kvm_arch_dev_ioctl(filp, ioctl, arg);  // 交给架构相关的 ioctl 处理
    }
out:
    return r;
}

关键 `ioctl` 命令解析

`ioctl` 命令	作用
`KVM_GET_API_VERSION`	获取 KVM API 版本
`KVM_CREATE_VM`	调用 `kvm_dev_ioctl_create_vm()`创建虚拟机
`KVM_CHECK_EXTENSION`	检查 KVM 是否支持某个扩展
`KVM_GET_VCPU_MMAP_SIZE`	获取 `kvm_run` 结构体的 `mmap` 大小
默认	调用 `kvm_arch_dev_ioctl()` 交给架构相关代码处理

接下来是 kvm_create_vm()，看看 KVM 是如何创建虚拟机的。

KVM_CREAT_VM

KVM_CREATE_VM 由 QEMU 调用，用于创建 KVM 虚拟机，kvm_dev_ioctl_create_vm(arg) 负责实际的虚拟机创建逻辑，其作用是 创建一个新的 KVM 虚拟机 并返回文件描述符:

static int kvm_dev_ioctl_create_vm(unsigned long type)
{
    char fdname[ITOA_MAX_LEN + 1]; // 存放文件描述符名称
    int r, fd;
    struct kvm *kvm;
    struct file *file;

...........

    //  创建 KVM 虚拟机
    kvm = kvm_create_vm(type, fdname);
    if (IS_ERR(kvm)) {   // 处理创建失败情况
        r = PTR_ERR(kvm);
        goto put_fd;
    }

...............
    return r;
}

步骤	作用
`get_unused_fd_flags(O_CLOEXEC)`	申请一个新的文件描述符
`snprintf(fdname, sizeof(fdname), "%d", fd);`	将文件描述符转换为字符串
`kvm_create_vm(type, fdname);`	调用 `kvm_create_vm()` 创建 VM
`anon_inode_getfile("kvm-vm", &kvm_vm_fops, kvm, O_RDWR);`	创建匿名 `inode`，并绑定 `kvm_vm_fops`,用于操作/dev/kvm
`kvm_uevent_notify_change(KVM_EVENT_CREATE_VM, kvm);`	发送 `KVM_EVENT_CREATE_VM` 事件
`fd_install(fd, file);`	绑定 `fd` 到 `file`，完成 `/dev/kvm` 设备的 `VM` 创建

anon_inode_getfile创建了一个匿名inode,绑定了kvm_vm_fops,接着file 结构体绑定到 fd，这样用户态就可以通过 fd 访问 KVM 虚拟机。

static struct file_operations kvm_vm_fops = {
	.release        = kvm_vm_release,
	.unlocked_ioctl = kvm_vm_ioctl,
	.llseek		= noop_llseek,
	KVM_COMPAT(kvm_vm_compat_ioctl),
};

这里的kvm_vm_ioctl负责处理VM级别的**ioctl**（比如VCPU的创建）。

kvm_create_vm

创建虚拟机的关键函数为kvm_create_vm，其关键内容如下：

static struct kvm *kvm_create_vm(unsigned long type, const char *fdname)
{
    struct kvm *kvm = kvm_arch_alloc_vm(); //  分配 kvm 结构
    struct kvm_memslots *slots;
    int r, i, j;

    if (!kvm)
        return ERR_PTR(-ENOMEM);

    //  绑定当前进程的 mm 结构
    KVM_MMU_LOCK_INIT(kvm);
    mmgrab(current->mm);
    kvm->mm = current->mm;

    //  初始化 KVM 相关锁、事件
    kvm_eventfd_init(kvm);
    mutex_init(&kvm->lock);
    mutex_init(&kvm->irq_lock);
    mutex_init(&kvm->slots_lock);
    mutex_init(&kvm->slots_arch_lock);
    spin_lock_init(&kvm->mn_invalidate_lock);
    rcuwait_init(&kvm->mn_memslots_update_rcuwait);
    xa_init(&kvm->vcpu_array);
#ifdef CONFIG_KVM_GENERIC_MEMORY_ATTRIBUTES
    xa_init(&kvm->mem_attr_array);
#endif
    INIT_LIST_HEAD(&kvm->gpc_list);
    spin_lock_init(&kvm->gpc_lock);

    INIT_LIST_HEAD(&kvm->devices);
    kvm->max_vcpus = KVM_MAX_VCPUS;

    BUILD_BUG_ON(KVM_MEM_SLOTS_NUM > SHRT_MAX);

    kvm->debugfs_dentry = ERR_PTR(-ENOENT);

    //  设置 VM 统计 ID
    snprintf(kvm->stats_id, sizeof(kvm->stats_id), "kvm-%d",
             task_pid_nr(current));

    //  初始化 SRCU 结构
    r = -ENOMEM;
    if (init_srcu_struct(&kvm->srcu))
        goto out_err_no_srcu;
    if (init_srcu_struct(&kvm->irq_srcu))
        goto out_err_no_irq_srcu;

    //  初始化 IRQ 路由
    r = kvm_init_irq_routing(kvm);
    if (r)
        goto out_err_no_irq_routing;

    refcount_set(&kvm->users_count, 1);

    //  初始化 memslots（用于管理 VM 的内存映射）
    for (i = 0; i < kvm_arch_nr_memslot_as_ids(kvm); i++) {
        for (j = 0; j < 2; j++) {
            slots = &kvm->__memslots[i][j];
            atomic_long_set(&slots->last_used_slot, (unsigned long)NULL);
            slots->hva_tree = RB_ROOT_CACHED;
            slots->gfn_tree = RB_ROOT;
            hash_init(slots->id_hash);
            slots->node_idx = j;
            slots->generation = i;  // 保证不同地址空间 generation 不同
        }
        rcu_assign_pointer(kvm->memslots[i], &kvm->__memslots[i][0]);
    }

    //  初始化 I/O 总线
    r = -ENOMEM;
    for (i = 0; i < KVM_NR_BUSES; i++) {
        rcu_assign_pointer(kvm->buses[i],
            kzalloc(sizeof(struct kvm_io_bus), GFP_KERNEL_ACCOUNT));
        if (!kvm->buses[i])
            goto out_err_no_arch_destroy_vm;
    }

    //  调用架构相关的 `init` 函数
    r = kvm_arch_init_vm(kvm, type);
    if (r)
        goto out_err_no_arch_destroy_vm;

    //  启用虚拟化
    r = kvm_enable_virtualization();
    if (r)
        goto out_err_no_disable;

#ifdef CONFIG_HAVE_KVM_IRQCHIP
    INIT_HLIST_HEAD(&kvm->irq_ack_notifier_list);
#endif

    //  初始化 MMU 通知
    r = kvm_init_mmu_notifier(kvm);
    if (r)
        goto out_err_no_mmu_notifier;

    //  初始化合并 MMIO 机制
    r = kvm_coalesced_mmio_init(kvm);
    if (r < 0)
        goto out_no_coalesced_mmio;

    //  创建 debugfs 入口
    r = kvm_create_vm_debugfs(kvm, fdname);
    if (r)
        goto out_err_no_debugfs;

    //  调用 `arch` 相关的 `post_init` 函数
    r = kvm_arch_post_init_vm(kvm);
    if (r)
        goto out_err;

    //  添加到全局 `vm_list`
    mutex_lock(&kvm_lock);
    list_add(&kvm->vm_list, &vm_list);
    mutex_unlock(&kvm_lock);

    //  初始化 KVM 电源管理
    preempt_notifier_inc();
    kvm_init_pm_notifier(kvm);

    return kvm;

out_err:
    kvm_destroy_vm_debugfs(kvm);
out_err_no_debugfs:
    kvm_coalesced_mmio_free(kvm);
out_no_coalesced_mmio:
#ifdef CONFIG_KVM_GENERIC_MMU_NOTIFIER
    if (kvm->mmu_notifier.ops)
        mmu_notifier_unregister(&kvm->mmu_notifier, current->mm);
#endif
out_err_no_mmu_notifier:
    kvm_disable_virtualization();
out_err_no_disable:
    kvm_arch_destroy_vm(kvm);
out_err_no_arch_destroy_vm:
    WARN_ON_ONCE(!refcount_dec_and_test(&kvm->users_count));
    for (i = 0; i < KVM_NR_BUSES; i++)
        kfree(kvm_get_bus(kvm, i));
    kvm_free_irq_routing(kvm);
out_err_no_irq_routing:
    cleanup_srcu_struct(&kvm->irq_srcu);
out_err_no_irq_srcu:
    cleanup_srcu_struct(&kvm->srcu);
out_err_no_srcu:
    kvm_arch_free_vm(kvm);
    mmdrop(current->mm);
    return ERR_PTR(r);
}

主要做了这些事情：

步骤	作用
1️⃣ `kvm_arch_alloc_vm()`	分配 `kvm` 结构体（体系架构相关）
2️⃣ 绑定 `current->mm`	KVM 进程绑定 `mm` 结构（管理内存）
3️⃣ 初始化锁 & 事件	互斥锁、`spinlock`、`RCU` 等
4️⃣ `kvm_init_irq_routing()`	初始化 IRQ 路由
5️⃣ `memslots` 初始化	管理 KVM 虚拟机的物理内存映射
6️⃣ `kvm_arch_init_vm(kvm, type)`	体系架构相关 VM 初始化
7️⃣ `kvm_enable_virtualization()`	开启虚拟化（例如 `VMXON`）
8️⃣ `kvm_init_mmu_notifier()`	注册 `MMU Notifier` 机制
9️⃣ `kvm_coalesced_mmio_init()`	初始化 Coalesced MMIO 机制
🔟 `kvm_create_vm_debugfs()`	在 `debugfs` 中注册 KVM 信息
1️⃣1️⃣ `kvm_arch_post_init_vm()`	体系架构相关的 `post_init`
1️⃣2️⃣ `list_add(&kvm->vm_list, &vm_list);`	添加到 `vm_list`
1️⃣3️⃣ `kvm_init_pm_notifier(kvm);`	处理电源管理通知

主要初始化 KVM 虚拟机的 基础设施（如 memslots、I/O buses、irq routing）。下面主要比较重要的：

kvm_arch_alloc_vm

该方法分配了KVM的结构体，与架构有关，X86下代码如下：

static inline struct kvm *kvm_arch_alloc_vm(void)
{
    return __vmalloc(kvm_x86_ops.vm_size, GFP_KERNEL_ACCOUNT | __GFP_ZERO);
}

这里使用 __vmalloc() 分配一块内存，大小为 kvm_x86_ops.vm_size，并初始化为 0。

kvm_x86_ops.vm_size又是什么？

kvm_x86_ops 提供了在X86上的所有操作函数集，比如虚拟机和虚拟 CPU的创建与销毁、内存管理等。在 Intel VMX 虚拟化环境下，其定义为：

struct kvm_x86_ops vt_x86_ops __initdata = {
...........
	.vm_size = sizeof(struct kvm_vmx),
...........
}

所以这里分配的内存为sizeof(struct kvm_vmx)，其继承了struct kvm，并添加了与Intel架构下VMX相关的字段：

struct kvm_vmx {
	struct kvm kvm;
	unsigned int tss_addr; //任务状态段（TSS）地址,常用于任务切换 或 特权级转换
	bool ept_identity_pagetable_done;  //EPT（扩展页表）身份映射地址
	gpa_t ept_identity_map_addr;//存储了 EPT identity 页表的基地址
	/* Posted Interrupt Descriptor (PID) table for IPI virtualization */
	u64 *pid_table;
};//Posted Interrupt Descriptor (PID) Table，用于 虚拟化 IPI（中断处理）

这里同时分析一下struct kvm，KVM虚拟机实例的核心结构体。每个 kvm 结构代表 一个 VM（虚拟机），它管理 vCPU、内存、I/O 设备、MMU（内存管理单元）等资源。此处仅展示重要的一些成员：

MMU（内存管理单元）相关：

mmu_lock 保护 虚拟机的 MMU 数据结构，防止多个线程同时修改页表，如果支持 **读写锁，KVM 可以 **多个线程读 MMU，写操作加独占锁。否则，使用 spinlock_t，加锁后别的 CPU 不能访问 MMU。

#ifdef KVM_HAVE_MMU_RWLOCK
    rwlock_t mmu_lock;
#else
    spinlock_t mmu_lock;
#endif

内存槽管理

KVM 采用 “内存槽” 方式管理 Guest 物理内存，支持 多地址空间，memslots记录 当前活跃的内存槽，用于GPA到HVA的映射。

struct mutex slots_lock; //保护 memslots 变更
struct mutex slots_arch_lock;  //保护 架构相关的 memslots 数据
struct kvm_memslots __memslots[KVM_MAX_NR_ADDRESS_SPACES][2];
struct kvm_memslots __rcu *memslots[KVM_MAX_NR_ADDRESS_SPACES];
atomic_t nr_memslots_dirty_logging;//统计 被 KVM 脏页追踪的 memslots

vCPU 相关

struct xarray vcpu_array;//所有 vCPU 组成的动态数组
atomic_t online_vcpus;//当前 可运行的 vCPU 数量
int max_vcpus;//VM 最大支持 vCPU 数
int created_vcpus;//已创建的 vCPU 数
int last_boosted_vcpu;//记录 上次被提升调度优先级的 vCPU

设备 & I/O 相关

struct kvm_io_bus __rcu *buses[KVM_NR_BUSES];//记录 KVM 虚拟设备总线
struct list_head devices;//已注册的 KVM 设备列表

中断相关

KVM 通过 irqfds 处理 Guest -> Host 的 IRQ：

#ifdef CONFIG_HAVE_KVM_IRQCHIP
struct {
    spinlock_t lock;
    struct list_head items;//挂载所有 IRQ 处理回调
    struct list_head resampler_list;//处理 可重采样的 IRQ
    struct mutex resampler_lock;
} irqfds;
#endif
