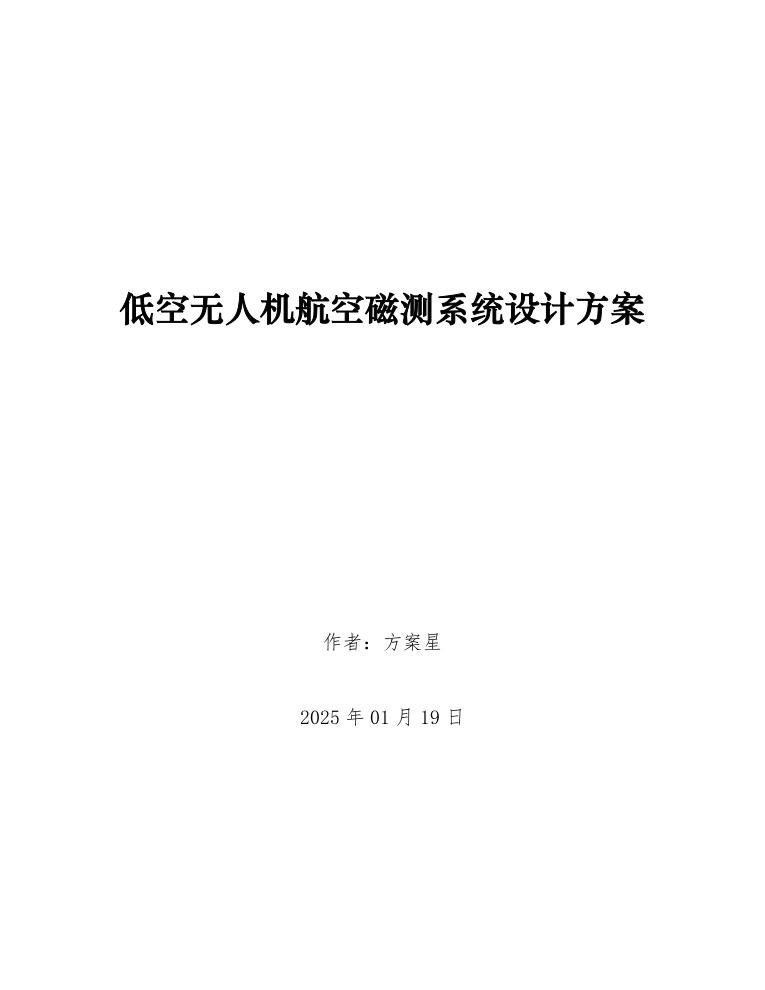

【低空经济】低空无人机航空磁测系统设计方案

1. 引言

随着科技的不断进步，无人机技术在各个领域的应用日益广泛，尤其是在地质勘探和资源调查中，无人机航空磁测系统展现出了显著的优势。传统的航空磁测方法依赖于有人驾驶飞机，不仅成本高昂，而且在复杂地形和恶劣天气条件下操作困难。相比之下，低空无人机航空磁测系统具有灵活性高、成本低、安全性好等优点，能够有效弥补传统方法的不足。

低空无人机航空磁测系统通过搭载高精度磁力仪，能够在低空飞行时获取高分辨率的地磁场数据。这些数据对于矿产资源的勘探、地下管线的检测以及地质灾害的预警具有重要意义。然而，设计一套高效、稳定的低空无人机航空磁测系统并非易事，需要综合考虑无人机的飞行性能、磁力仪的精度、数据采集与处理系统的稳定性等多个因素。

在设计方案中，我们首先需要选择合适的无人机平台。无人机平台应具备良好的飞行稳定性、较长的续航时间以及足够的载荷能力。其次，磁力仪的选择至关重要，高灵敏度和低噪声的磁力仪能够确保数据的准确性。此外，数据采集与处理系统需要具备实时性和高效性，以确保在飞行过程中能够及时处理和分析采集到的数据。

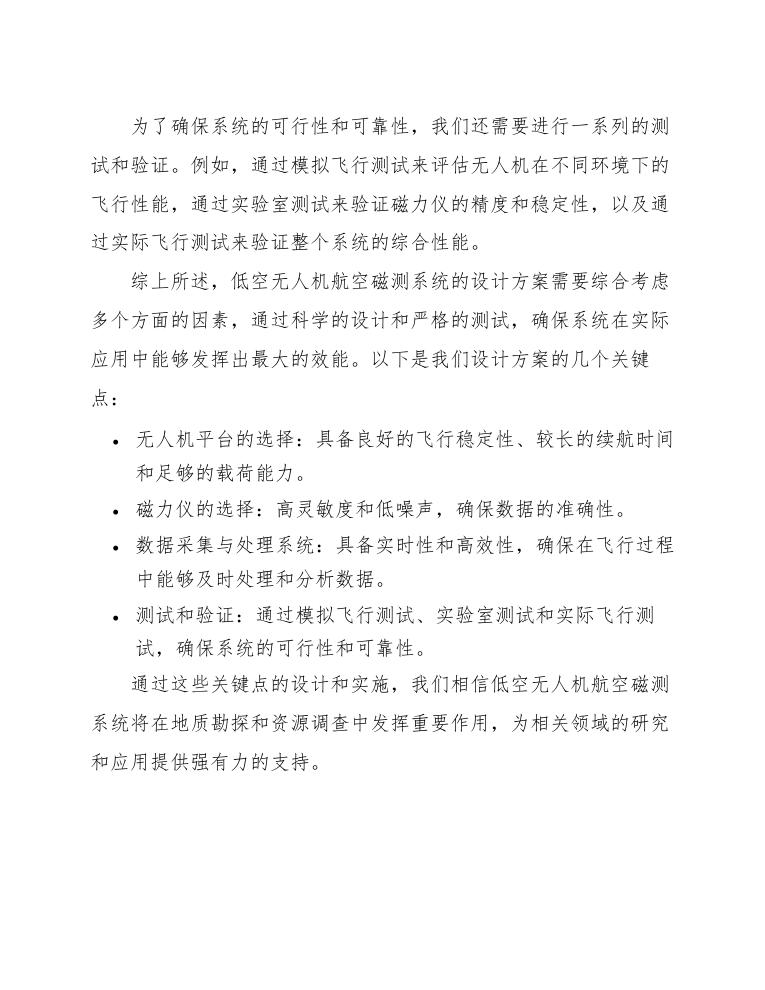

为了确保系统的可行性和可靠性，我们还需要进行一系列的测试和验证。例如，通过模拟飞行测试来评估无人机在不同环境下的飞行性能，通过实验室测试来验证磁力仪的精度和稳定性，以及通过实际飞行测试来验证整个系统的综合性能。

综上所述，低空无人机航空磁测系统的设计方案需要综合考虑多个方面的因素，通过科学的设计和严格的测试，确保系统在实际应用中能够发挥出最大的效能。以下是我们设计方案的几个关键点：

• 无人机平台的选择：具备良好的飞行稳定性、较长的续航时间和足够的载荷能力。
• 磁力仪的选择：高灵敏度和低噪声，确保数据的准确性。
• 数据采集与处理系统：具备实时性和高效性，确保在飞行过程中能够及时处理和分析数据。
• 测试和验证：通过模拟飞行测试、实验室测试和实际飞行测试，确保系统的可行性和可靠性。

通过这些关键点的设计和实施，我们相信低空无人机航空磁测系统将在地质勘探和资源调查中发挥重要作用，为相关领域的研究和应用提供强有力的支持。

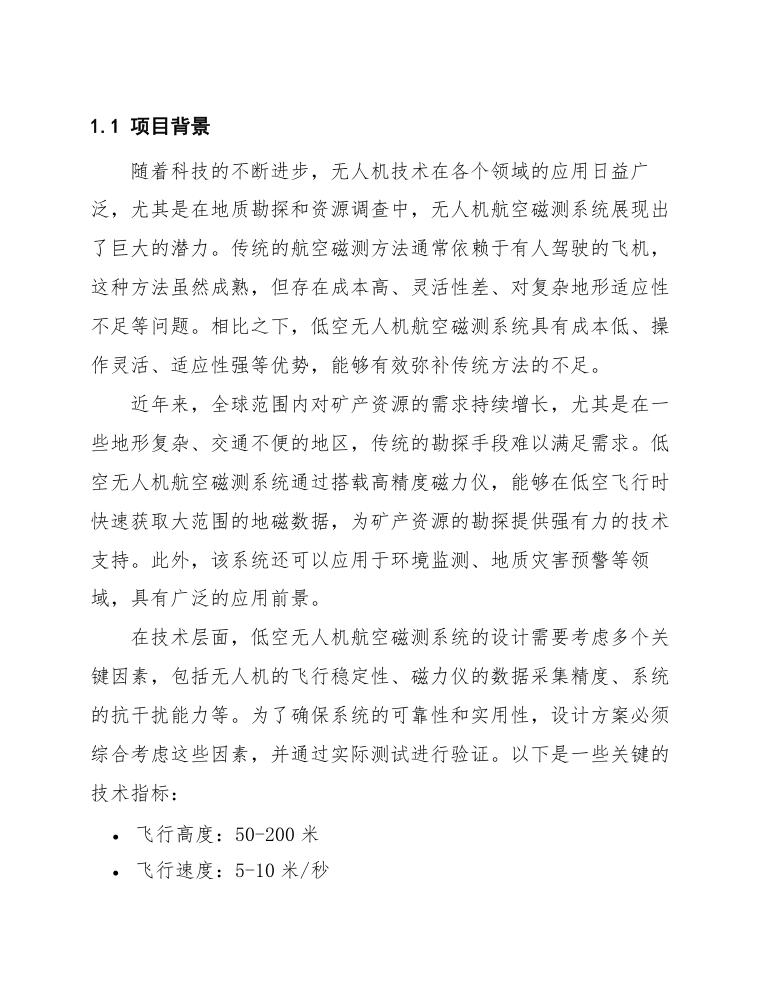

1.1 项目背景

随着科技的不断进步，无人机技术在各个领域的应用日益广泛，尤其是在地质勘探和资源调查中，无人机航空磁测系统展现出了巨大的潜力。传统的航空磁测方法通常依赖于有人驾驶的飞机，这种方法虽然成熟，但存在成本高、灵活性差、对复杂地形适应性不足等问题。相比之下，低空无人机航空磁测系统具有成本低、操作灵活、适应性强等优势，能够有效弥补传统方法的不足。

近年来，全球范围内对矿产资源的需求持续增长，尤其是在一些地形复杂、交通不便的地区，传统的勘探手段难以满足需求。低空无人机航空磁测系统通过搭载高精度磁力仪，能够在低空飞行时快速获取大范围的地磁数据，为矿产资源的勘探提供强有力的技术支持。此外，该系统还可以应用于环境监测、地质灾害预警等领域，具有广泛的应用前景。

在技术层面，低空无人机航空磁测系统的设计需要考虑多个关键因素，包括无人机的飞行稳定性、磁力仪的数据采集精度、系统的抗干扰能力等。为了确保系统的可靠性和实用性，设计方案必须综合考虑这些因素，并通过实际测试进行验证。以下是一些关键的技术指标：

• 飞行高度：50-200米
• 飞行速度：5-10米/秒

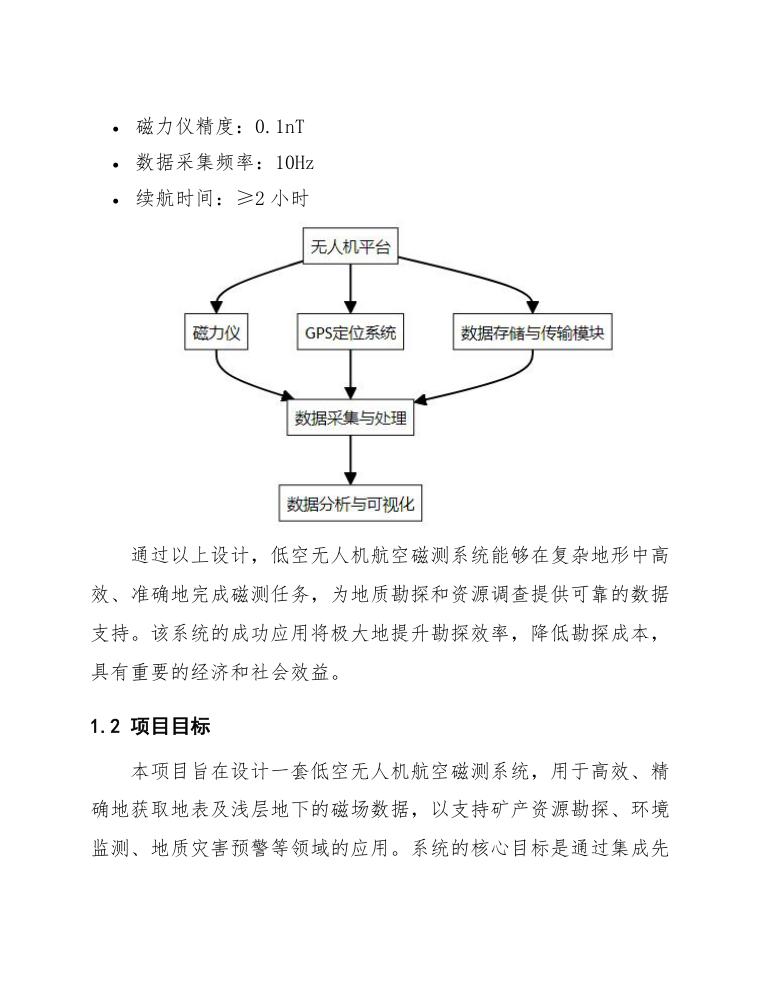

• 磁力仪精度：0.1nT
• 数据采集频率：10Hz
• 续航时间：≥2小时

通过以上设计，低空无人机航空磁测系统能够在复杂地形中高效、准确地完成磁测任务，为地质勘探和资源调查提供可靠的数据支持。该系统的成功应用将极大地提升勘探效率，降低勘探成本，具有重要的经济和社会效益。

1.2 项目目标

本项目旨在设计一套低空无人机航空磁测系统，用于高效、精确地获取地表及浅层地下的磁场数据，以支持矿产资源勘探、环境监测、地质灾害预警等领域的应用。系统的核心目标是通过集成先进的无人机平台、高精度磁力传感器、数据采集与处理模块，实现高分辨率、大范围的磁场测量，同时确保系统的稳定性、可靠性和易操作性。

具体目标包括以下几个方面：

1. 高精度磁场测量：系统需配备高灵敏度磁力传感器，能够在低空飞行条件下（飞行高度50-200米）实现磁场测量精度优于0.1 nT，确保数据的高分辨率和可靠性。

2. 高效数据采集与处理：系统应具备实时数据采集与处理能力，能够在飞行过程中同步记录磁场数据、飞行姿态、GPS位置等信息，并通过内置算法进行初步数据校正和滤波处理，减少后期数据处理的工作量。

3. 大范围覆盖能力：无人机平台需具备长航时（单次飞行时间不少于2小时）和大载荷能力（可搭载磁力传感器、数据采集设备及其他辅助设备），以满足大面积磁场测量的需求。

4. 系统集成与自动化：系统设计应注重模块化集成，确保无人机平台、磁力传感器、数据采集设备之间的无缝连接与协同工作。同时，系统应支持自动化飞行任务规划与执行，减少人工干预，提高作业效率。

5. 环境适应性与安全性：系统需具备较强的环境适应性，能够在复杂地形、恶劣天气条件下稳定运行。同时，系统应配备完善的安全保障机制，包括飞行避障、紧急降落、数据备份等功能，确保作业安全。

6. 用户友好性与可扩展性：系统设计应注重用户友好性，提供直观的操作界面和详细的使用手册，便于用户快速上手。此外，系统应具备良好的可扩展性，支持未来功能升级和设备替换。

通过以上目标的实现，本系统将能够为矿产资源勘探、环境监测等领域提供高效、精确的磁场数据支持，同时为相关领域的技术发展提供有力支撑。

1.3 项目意义

低空无人机航空磁测系统的设计与实施，对于现代地质勘探、矿产资源调查以及环境监测等领域具有重要的现实意义。首先，传统的航空磁测通常依赖于有人驾驶飞机，其成本高昂、操作复杂，且在某些复杂地形或危险区域难以实施。相比之下，无人机航空磁测系统具有灵活性强、成本低、安全性高等优势，能够有效弥补传统方法的不足。通过无人机平台搭载高精度磁力仪，可以在低空进行高分辨率的数据采集，显著提升磁测数据的精度和覆盖范围。

其次，低空无人机航空磁测系统在矿产资源勘探中的应用前景广阔。通过该系统，可以快速获取大范围的地磁场数据，结合先进的数据处理与分析技术，能够精确识别地下矿体的分布特征，为矿产资源的定位与评估提供科学依据。例如，在铁矿、铜矿等金属矿产的勘探中，无人机磁测系统能够有效识别矿化异常区域，显著提高勘探效率，降低勘探成本。

此外，该系统在环境监测与地质灾害预警中也具有重要应用价值。通过定期对特定区域进行磁测，可以监测地下水位变化、岩层移动等地质活动，为地质灾害的早期预警提供数据支持。同时，无人机磁测系统还可以用于监测工业污染区域的地磁场变化，评估环境污染对地下结构的影响，为环境保护决策提供科学依据。

• 成本效益：无人机磁测系统的运营成本远低于传统有人驾驶飞机，且维护简单，适合大规模推广。
• 数据精度：低空飞行能够获取更高分辨率的地磁场数据，提升勘探精度。
• 应用广泛：不仅适用于矿产资源勘探，还可用于环境监测、地质灾害预警等多个领域。

综上所述，低空无人机航空磁测系统的设计与实施，不仅能够显著提升地质勘探的效率和精度，还能够在环境保护与灾害预警中发挥重要作用，具有广泛的应用前景和重要的社会经济效益。

2. 系统总体设计

低空无人机航空磁测系统的总体设计旨在实现高效、精确的地磁数据采集，同时确保系统的稳定性和可操作性。系统主要由无人机平台、磁力计传感器、数据采集与处理单元、地面控制站以及电源管理系统组成。无人机平台选择具备高负载能力和长续航时间的多旋翼或固定翼无人机，以确保在复杂地形和恶劣气候条件下的稳定飞行。磁力计传感器采用高灵敏度的三轴磁力计，能够实时测量地磁场强度，并通过差分GPS进行精确定位，确保数据采集的准确性。

数据采集与处理单元是系统的核心部分，负责接收并存储来自磁力计和GPS的数据。该单元采用嵌入式系统设计，具备实时数据处理能力，能够在飞行过程中对采集到的数据进行初步滤波和校正，以减少噪声干扰。地面控制站通过无线通信模块与无人机进行实时通信，监控飞行状态、调整飞行路径，并接收实时数据。地面控制站还配备了专业的数据处理软件，能够对采集到的地磁数据进行进一步分析和可视化处理，生成地磁异常图。

电源管理系统为整个系统提供稳定的电力供应，采用高能量密度的锂电池组，并通过智能电源管理算法优化电力分配，确保无人机在长时间飞行中的电力需求。此外，系统还配备了备用电源和自动返航功能，以应对突发情况。

• 无人机平台：多旋翼或固定翼，高负载能力，长续航时间
• 磁力计传感器：高灵敏度三轴磁力计，差分GPS定位
• 数据采集与处理单元：嵌入式系统，实时数据处理，初步滤波和校正
• 地面控制站：无线通信，飞行状态监控，数据处理软件
• 电源管理系统：高能量密度锂电池，智能电源管理，备用电源

系统的总体设计充分考虑了实际应用中的各种需求，确保了系统的高效性、稳定性和可操作性。通过合理的硬件配置和软件设计，系统能够在复杂环境下完成高精度的地磁数据采集任务，为地质勘探、矿产资源调查等领域提供可靠的数据支持。

2.1 系统架构

低空无人机航空磁测系统采用模块化设计，主要包括无人机平台、磁力仪、数据采集与处理单元、导航与控制系统、地面监控站以及电源管理系统。各模块之间通过高速数据总线进行通信，确保系统的高效运行和数据实时传输。

无人机平台选用多旋翼或固定翼无人机，具备良好的稳定性和续航能力，以适应不同地形和任务需求。磁力仪采用高精度三轴磁力传感器，能够实时测量地磁场强度，并通过数据采集与处理单元进行滤波和校正，确保测量数据的准确性。

数据采集与处理单元是整个系统的核心，负责接收磁力仪、导航系统和其他传感器的数据，并进行实时处理和分析。该单元采用高性能嵌入式处理器，具备强大的数据处理能力和存储容量，能够满足长时间飞行任务的需求。

导航与控制系统包括GPS模块、惯性测量单元（IMU）和飞行控制器，确保无人机能够按照预定航线飞行，并实时调整飞行姿态和高度。地面监控站通过无线通信链路与无人机保持实时连接，监控飞行状态、接收测量数据，并在必要时进行远程控制。

电源管理系统负责为整个系统提供稳定的电力供应，包括电池组、电源管理芯片和充电模块。系统采用智能电源管理策略，优化电力分配，延长飞行时间。

以下是系统各模块的主要技术参数：

• 无人机平台：最大飞行高度500米，续航时间≥2小时，负载能力≥5公斤
• 磁力仪：测量范围±100,000 nT，分辨率0.1 nT，采样率10 Hz
• 数据采集与处理单元：处理器ARM Cortex-A9，存储容量64 GB，数据传输速率100 Mbps
• 导航与控制系统：GPS定位精度≤1米，IMU精度0.1°，飞行控制器响应时间≤10毫秒
• 地面监控站：通信距离≥10公里，数据传输速率10 Mbps，监控界面支持实时数据显示和航迹规划
• 电源管理系统：电池容量20,000 mAh，充电时间≤2小时，电源管理芯片效率≥90%

系统架构设计充分考虑了低空无人机航空磁测任务的需求，各模块之间协同工作，确保系统的高效、稳定和可靠运行。通过模块化设计，系统具备良好的扩展性和维护性，能够适应不同任务场景和技术升级需求。

2.1.1 硬件架构

低空无人机航空磁测系统的硬件架构设计是整个系统的基础，其核心目标是确保磁测数据的精确采集、实时传输和高效处理。硬件架构主要由无人机平台、磁力传感器模块、数据采集与处理单元、通信模块、电源管理系统以及地面控制站组成。

无人机平台是整个系统的载体，需具备高稳定性、长续航能力和较强的抗风性能。通常选用多旋翼无人机或固定翼无人机，具体选择取决于任务需求。多旋翼无人机适合小范围、高精度的磁测任务，而固定翼无人机则适用于大范围、长距离的磁测任务。无人机平台需配备高精度GPS/IMU组合导航系统，以确保飞行轨迹的精确控制和磁测数据的空间定位。

磁力传感器模块是系统的核心部件，负责采集地磁场数据。通常采用高灵敏度磁通门磁力计或光泵磁力计，其测量精度需达到0.1nT级别。传感器模块需安装在无人机平台的磁干扰最小位置，通常位于机尾或机腹，并通过非磁性材料与无人机主体隔离，以减少无人机自身电磁干扰对测量结果的影响。

数据采集与处理单元负责对磁力传感器输出的模拟信号进行数字化处理，并进行实时滤波和校正。该单元通常由高性能嵌入式处理器和高速ADC（模数转换器）组成，采样频率需达到100Hz以上，以确保数据的连续性和完整性。数据处理单元还需具备实时温度补偿功能，以消除环境温度变化对磁力传感器的影响。

通信模块负责无人机与地面控制站之间的数据传输。通常采用无线数传电台或4G/5G通信模块，确保在复杂地形和远距离条件下仍能保持稳定的数据传输。通信模块需支持双向通信，以便地面控制站实时监控无人机状态并发送控制指令。

电源管理系统为整个硬件系统提供稳定的电力供应。无人机平台通常采用高能量密度锂电池组，需配备智能电池管理系统（BMS）以监控电池状态、优化充放电过程并防止过充过放。磁力传感器和数据采集单元则需采用独立的低噪声电源，以减少电源干扰对磁测数据的影响。

地面控制站是系统的指挥中心，通常由高性能计算机、遥控器、显示器和数据处理软件组成。地面控制站负责无人机的飞行控制、任务规划、数据接收与存储，并提供实时数据可视化功能。地面控制站还需具备数据后处理能力，包括磁测数据的滤波、校正、成图和分析。

为优化系统性能，硬件架构设计需考虑以下关键点：

• 无人机平台的电磁兼容性设计，确保磁力传感器不受无人机电机和电子设备的干扰。
• 磁力传感器模块的安装位置和姿态校准，确保测量数据的准确性和一致性。
• 数据采集与处理单元的实时性和可靠性，确保在高动态环境下仍能稳定工作。
• 通信模块的抗干扰能力和传输带宽，确保数据的实时性和完整性。
• 电源管理系统的效率和稳定性，确保系统在长时间任务中的持续运行。

通过以上硬件架构设计，低空无人机航空磁测系统能够在复杂环境下实现高精度、高效率的地磁场测量，为地质勘探、矿产资源调查和环境保护等领域提供可靠的数据支持。

2.1.2 软件架构

低空无人机航空磁测系统的软件架构设计旨在实现高效、稳定、实时的数据采集、处理与分析。系统采用模块化设计，主要包括数据采集模块、数据处理模块、数据存储模块、通信模块以及用户界面模块。各模块之间通过标准接口进行数据交互，确保系统的可扩展性和可维护性。

数据采集模块负责与磁力仪、GPS、IMU等传感器进行通信，实时获取磁场数据、位置信息和姿态信息。该模块采用多线程技术，确保数据采集的实时性和同步性。采集到的原始数据经过初步校验后，通过通信模块传输至数据处理模块。

数据处理模块是系统的核心，负责对采集到的原始数据进行滤波、校正和补偿处理。首先，通过卡尔曼滤波算法对磁场数据进行去噪处理，消除环境噪声和系统噪声的影响。其次，结合GPS和IMU数据，对磁场数据进行位置和姿态校正，确保数据的空间一致性。最后，根据预设的地磁场模型，对数据进行补偿处理，消除地磁场背景值的影响。处理后的数据通过数据存储模块进行保存，并实时传输至用户界面模块进行可视化展示。

数据存储模块采用分布式数据库技术，支持海量数据的高效存储与检索。数据按时间戳和空间位置进行索引，便于后续的数据分析和历史数据查询。同时，系统支持数据的自动备份和恢复功能，确保数据的安全性和可靠性。

通信模块负责系统内部各模块之间的数据传输，以及与地面控制站的外部通信。系统采用无线通信技术，支持实时数据传输和远程控制。通信协议采用自定义的二进制协议，确保数据传输的高效性和可靠性。同时，系统支持断点续传功能，确保在网络不稳定的情况下仍能完成数据传输。

用户界面模块提供直观的操作界面，支持实时数据显示、历史数据查询、系统状态监控等功能。界面设计采用模块化布局，用户可根据需求自定义显示内容。系统支持多语言界面，便于不同地区用户的使用。

系统软件架构的设计充分考虑了实际应用需求，确保了系统的高效性、稳定性和可扩展性。各模块之间的协同工作，能够满足低空无人机航空磁测任务的需求，为后续的数据分析和应用提供了坚实的基础。

2.2 系统功能模块

低空无人机航空磁测系统主要由以下几个功能模块组成：飞行控制模块、磁测传感器模块、数据采集与处理模块、通信模块以及电源管理模块。每个模块在系统中承担不同的功能，协同工作以实现高效、精确的磁测任务。

飞行控制模块是系统的核心，负责无人机的导航、姿态控制、航线规划以及飞行状态监控。该模块集成了高精度的GPS定位系统、惯性测量单元（IMU）以及气压计，确保无人机能够在预设的航线上稳定飞行。飞行控制模块还具备自动避障功能，能够实时检测并规避飞行路径上的障碍物，确保飞行安全。

磁测传感器模块是系统的关键部分，负责采集地磁场数据。该模块通常采用高灵敏度的磁通门磁力计或光泵磁力计，能够精确测量地磁场的强度和方向。传感器模块通过多轴配置，能够同时测量地磁场的三个分量（X、Y、Z），并通过校准算法消除无人机自身磁场对测量结果的影响。

数据采集与处理模块负责实时采集磁测传感器模块输出的数据，并进行初步处理和存储。该模块通常包括一个高性能的嵌入式处理器，能够实时进行数据滤波、去噪和异常值检测。采集到的数据通过时间戳和位置信息进行标记，确保数据的时空一致性。处理后的数据可以通过无线通信模块实时传输到地面站，也可以存储在本地存储器中，供后续分析使用。

通信模块负责无人机与地面站之间的数据传输和控制指令的交互。该模块通常采用双向无线通信技术，如4G/5G、Wi-Fi或专用的无线数传电台，确保在复杂地形和远距离条件下仍能保持稳定的通信连接。通信模块还支持实时视频传输，地面站操作人员可以通过视频监控无人机的飞行状态和周围环境。

电源管理模块负责为整个系统提供稳定的电力供应。该模块通常包括高能量密度的锂电池组、电源分配单元以及电量监控系统。电源管理模块能够实时监测电池的电量、电压和温度，确保无人机在飞行过程中不会因电量不足而中断任务。此外，该模块还具备过充、过放和短路保护功能，确保系统的安全运行。

• 飞行控制模块：导航、姿态控制、航线规划、飞行状态监控、自动避障
• 磁测传感器模块：高灵敏度磁力计、多轴配置、磁场分量测量、自校准
• 数据采集与处理模块：实时数据采集、滤波、去噪、异常值检测、数据存储
• 通信模块：双向无线通信、实时视频传输、远距离稳定连接
• 电源管理模块：锂电池组、电源分配、电量监控、安全保护

通过以上功能模块的协同工作，低空无人机航空磁测系统能够高效、精确地完成地磁场测量任务，为地质勘探、矿产资源调查等领域提供可靠的数据支持。

2.2.1 数据采集模块

数据采集模块是低空无人机航空磁测系统的核心组成部分，负责实时获取高精度的磁场数据。该模块主要由磁力传感器、数据采集单元、GPS定位模块、惯性导航系统（INS）以及数据传输单元组成。磁力传感器采用高灵敏度的三轴磁通门传感器，能够精确测量地磁场强度及其变化，测量范围通常为±100,000 nT，分辨率可达0.1 nT。数据采集单元负责对磁力传感器输出的模拟信号进行数字化处理，采样频率通常设置为10 Hz至100 Hz，以满足不同飞行任务的需求。

GPS定位模块与惯性导航系统协同工作，确保无人机在飞行过程中能够精确记录每一组磁场数据对应的空间位置信息。GPS模块的定位精度通常为1-2米，而惯性导航系统则提供更高频率的姿态和位置更新，确保在GPS信号短暂丢失时仍能保持数据采集的连续性。数据传输单元采用无线通信技术，将采集到的磁场数据、位置信息和时间戳实时传输至地面控制站，传输延迟控制在毫秒级，以保证数据的实时性和完整性。

为确保数据采集的稳定性和可靠性，系统还配备了环境监测模块，用于实时监测温度、湿度、气压等环境参数，并对磁力传感器进行温度补偿。此外，数据采集模块还具备自动校准功能，能够在飞行前和飞行过程中对传感器进行零偏校准和灵敏度校准，以消除系统误差。

数据采集模块的工作流程如下：

1. 系统启动后，磁力传感器、GPS模块和惯性导航系统同步初始化，完成自检和校准。
2. 无人机起飞后，数据采集单元开始以设定的采样频率采集磁场数据，同时记录GPS和INS提供的位置和姿态信息。
3. 采集到的数据通过数据传输单元实时发送至地面控制站，同时存储在机载存储设备中作为备份。
4. 在飞行过程中，环境监测模块持续监测环境参数，并根据温度变化对磁力传感器进行动态补偿。
5. 飞行任务结束后，系统自动生成数据采集报告，包括数据完整性、传感器状态和环境参数等信息。

为优化数据采集效率，系统支持多种工作模式，包括连续采集模式、定时采集模式和事件触发模式。连续采集模式适用于大范围区域测量，定时采集模式适用于周期性监测任务，而事件触发模式则用于特定目标区域的精细化测量。

通过上述设计，数据采集模块能够高效、可靠地完成低空无人机航空磁测任务，为后续数据处理和解释提供高质量的基础数据。

2.2.2 数据处理模块

数据处理模块是低空无人机航空磁测系统的核心组成部分，主要负责对采集到的原始磁测数据进行预处理、校正、分析和存储，以确保数据的准确性和可用性。该模块的主要功能包括数据接收、数据预处理、数据校正、数据分析和数据存储五个部分。

首先，数据接收部分通过无线通信模块实时接收无人机搭载的磁力仪采集的原始数据。接收到的数据包括磁场强度、时间戳、GPS位置信息等。为确保数据的完整性和实时性，系统采用高带宽、低延迟的通信协议，并设置数据校验机制，防止数据丢失或损坏。

其次，数据预处理部分对接收到的原始数据进行初步处理，主要包括去噪、滤波和数据格式转换。由于低空飞行环境中存在多种干扰源（如电磁干扰、无人机自身磁场干扰等），系统采用小波变换和卡尔曼滤波算法对数据进行去噪处理，以消除高频噪声和异常值。同时，将数据转换为统一的格式，便于后续处理和分析。

数据校正部分是确保数据精度的关键环节。由于无人机飞行过程中会受到地磁场日变、温度变化、姿态变化等因素的影响，系统需对数据进行多方面的校正。具体校正内容包括：

• 地磁场日变校正：通过接入地磁观测站数据，实时校正地磁场日变对测量结果的影响。
• 温度校正：根据磁力仪内置温度传感器的数据，对磁场强度进行温度补偿。
• 姿态校正：利用无人机搭载的惯性测量单元（IMU）数据，对磁场强度进行姿态校正，消除无人机姿态变化对测量结果的影响。

数据分析部分对校正后的数据进行进一步处理，以提取有用的地质信息。系统采用滑动窗口法和空间插值算法对数据进行平滑处理，并生成磁场强度等值线图和三维磁场模型。同时，系统支持对异常磁场区域进行自动识别和标注，便于后续地质解释。

最后，数据存储部分将处理后的数据按照时间、位置和数据类型进行分类存储。系统采用分布式数据库技术，确保数据的高效存储和快速检索。同时，系统支持数据导出功能，可将数据导出为常见的GIS格式（如Shapefile、GeoTIFF等），便于与其他地质勘探软件进行数据交互。

通过以上功能模块的协同工作，数据处理模块能够高效、准确地完成低空无人机航空磁测数据的处理任务，为后续的地质勘探和资源评估提供可靠的数据支持。

2.2.3 数据存储模块

数据存储模块是低空无人机航空磁测系统的关键组成部分，负责高效、可靠地存储和管理采集到的磁测数据。该模块的设计需满足大容量、高速度、低功耗以及数据安全性的要求，以确保在复杂的飞行环境中能够稳定运行。

首先，数据存储模块采用分布式存储架构，将数据分散存储在多个存储节点上，以提高数据的可靠性和访问效率。每个存储节点配备高速固态硬盘（SSD），确保数据写入和读取的速度能够满足实时采集的需求。同时，模块支持热插拔功能，便于在飞行过程中更换或扩展存储设备。

其次，数据存储模块采用分层存储策略，将数据分为实时存储和长期存储两个层次。实时存储层主要用于临时存放飞行过程中采集的原始数据，采用高速缓存技术，确保数据能够快速写入和读取。长期存储层则用于存放经过预处理和压缩后的数据，采用大容量机械硬盘（HDD）或云存储方案，以降低存储成本并提高数据的可管理性。

为了确保数据的安全性，数据存储模块集成了多重数据保护机制。首先，模块支持RAID（冗余阵列独立磁盘）技术，通过数据冗余和校验机制，防止因硬件故障导致的数据丢失。其次，模块内置数据加密功能，采用AES-256加密算法对存储的数据进行加密，防止数据在传输和存储过程中被非法访问或篡改。此外，模块还支持数据备份功能，定期将重要数据备份至外部存储设备或云端，进一步提高数据的可靠性。

在数据管理方面，数据存储模块配备了智能数据管理系统，能够自动对存储的数据进行分类、索引和检索。系统支持基于时间、地理位置、数据类型等多种条件的快速查询，便于后续的数据分析和处理。同时，模块还支持数据压缩功能，采用无损压缩算法对数据进行压缩，以减少存储空间的占用并提高数据传输效率。

以下是数据存储模块的主要技术参数：

• 存储容量：实时存储层支持最大1TB的SSD存储，长期存储层支持最大10TB的HDD或云存储。
• 数据写入速度：实时存储层的数据写入速度不低于500MB/s。
• 数据加密：支持AES-256加密算法，确保数据的安全性。
• 数据备份：支持自动备份功能，备份频率可配置为每小时、每天或每周。
• 数据压缩：支持无损压缩，压缩率可达50%以上。

通过以上设计，数据存储模块能够有效满足低空无人机航空磁测系统对数据存储的高要求，确保数据的高效、安全存储和管理，为后续的数据处理和分析提供坚实的基础。

2.2.4 数据传输模块

数据传输模块是低空无人机航空磁测系统中的关键组成部分，负责将磁测数据、飞行状态信息以及其他传感器数据从无人机平台实时传输至地面站，确保数据的完整性和实时性。该模块的设计需综合考虑传输距离、数据量、抗干扰能力以及功耗等因素，以满足实际作业需求。

在硬件设计上，数据传输模块采用无线通信技术，通常选择2.4GHz或5.8GHz频段的射频模块，支持双向通信。模块内置高增益天线，确保在复杂地形和长距离传输条件下的信号稳定性。同时，模块支持多种通信协议，如TCP/IP、UDP和自定义协议，以适应不同应用场景的需求。为提高抗干扰能力，模块采用跳频扩频技术（FHSS），有效避免同频干扰和多径效应。

在软件设计上，数据传输模块集成了数据压缩和加密功能。数据压缩采用无损压缩算法（如LZ77或Huffman编码），以减少传输带宽占用，提高传输效率。数据加密则采用AES-256加密算法，确保数据在传输过程中的安全性。此外，模块支持断点续传功能，当通信中断时，能够自动缓存未传输的数据，并在通信恢复后继续传输，避免数据丢失。

数据传输模块的工作流程如下：

1. 数据采集与封装：无人机平台上的磁力计、IMU、GPS等传感器实时采集数据，数据采集模块将原始数据进行预处理（如滤波、校准），并封装成固定格式的数据包。
2. 数据压缩与加密：封装后的数据包经过压缩算法处理，减少数据量，随后通过加密算法进行加密，确保数据安全。
3. 数据传输：加密后的数据包通过无线通信模块发送至地面站。地面站接收数据后，进行解密和解压缩，还原原始数据。
4. 数据校验与反馈：地面站对接收到的数据进行校验（如CRC校验），若数据完整无误，则向无人机发送确认信号；若数据有误，则请求重传。

为满足不同场景下的传输需求，数据传输模块支持多种工作模式：

• 实时传输模式：适用于高精度磁测任务，数据实时传输至地面站，确保数据的时效性。
• 缓存传输模式：适用于通信条件较差的区域，数据先存储在无人机本地，待通信条件改善后再传输。
• 混合传输模式：结合实时传输和缓存传输的优点，根据通信状态动态调整传输策略。

以下为数据传输模块的关键性能指标：

指标名称	参数值	备注
传输距离	10-20 km	视地形和天线增益而定
传输速率	1-10 Mbps	支持动态调整
工作频段	2.4GHz/5.8GHz	支持双频切换
抗干扰能力	FHSS跳频技术	有效避免同频干扰
数据压缩率	50%-70%	视数据类型而定
加密算法	AES-256	符合军用级安全标准
功耗	≤5W	低功耗设计，延长续航时间

通过以上设计，数据传输模块能够高效、可靠地完成低空无人机航空磁测任务中的数据通信需求，为后续数据处理和分析提供坚实基础。

2.3 系统性能指标

系统性能指标是衡量低空无人机航空磁测系统整体性能的关键参数，直接影响系统的实际应用效果和可靠性。首先，系统的磁测精度应达到±0.1 nT，以确保在高精度地质勘探和矿产资源探测中的有效性。为实现这一目标，磁力仪的分辨率需优于0.01 nT，采样频率不低于10 Hz，以保证在快速飞行过程中能够捕捉到细微的磁场变化。

其次，系统的动态范围应覆盖±100,000 nT，以适应不同地质环境下的磁场强度变化。同时，系统应具备良好的抗干扰能力，能够在复杂电磁环境中稳定工作。具体而言，系统应能够在强电磁干扰（如高压输电线路、无线电信号等）下保持测量误差不超过±0.5 nT。

在飞行性能方面，无人机的续航时间应不少于2小时，飞行速度范围为5-15 m/s，以适应不同地形和任务需求。飞行高度应可调，范围在50-200米之间，以确保在不同地质条件下获得最佳的磁测数据。此外，无人机的定位精度应达到厘米级，采用RTK-GNSS技术，确保飞行轨迹的精确控制和数据采集的空间一致性。

系统的数据处理能力也是关键指标之一。数据采集系统应具备实时传输和存储功能，数据传输速率不低于1 Mbps，存储容量不少于64 GB，以满足长时间、大范围磁测任务的需求。数据处理软件应支持实时数据校正、滤波和可视化，确保在飞行过程中能够及时发现并处理异常数据。

• 磁测精度：±0.1 nT
• 磁力仪分辨率：优于0.01 nT
• 采样频率：不低于10 Hz
• 动态范围：±100,000 nT
• 抗干扰能力：强电磁环境下误差不超过±0.5 nT
• 续航时间：不少于2小时
• 飞行速度：5-15 m/s
• 飞行高度：50-200米
• 定位精度：厘米级（RTK-GNSS）
• 数据传输速率：不低于1 Mbps
• 存储容量：不少于64 GB

系统的可靠性和环境适应性也是设计中的重要考虑因素。系统应能够在-20°C至50°C的温度范围内正常工作，并具备一定的防水防尘能力（IP54等级），以应对复杂的气候条件。此外，系统的平均无故障时间（MTBF）应不低于500小时，确保在长时间任务中的稳定运行。

最后，系统的可维护性和扩展性也应纳入性能指标。系统应采用模块化设计，便于快速更换和维护关键部件。同时，系统应支持多种传感器的集成，如激光雷达、多光谱相机等，以满足多源数据融合的需求。

通过以上性能指标的设定，低空无人机航空磁测系统能够在复杂地质环境中高效、稳定地完成磁测任务，为地质勘探和资源探测提供可靠的数据支持。

2.3.1 测量精度

测量精度是低空无人机航空磁测系统的核心性能指标之一，直接决定了系统在实际应用中的可靠性和数据质量。为确保系统能够满足高精度磁测需求，测量精度的设计需综合考虑传感器性能、飞行平台稳定性、环境干扰抑制以及数据处理算法等因素。

首先，磁传感器的选择是决定测量精度的关键。系统采用高灵敏度磁通门磁力仪或光泵磁力仪，其分辨率应达到0.1 nT，动态范围覆盖±100,000 nT，以确保在复杂磁场环境下仍能准确捕捉微弱磁场变化。传感器需具备良好的温度稳定性和抗干扰能力，温度漂移应控制在±0.05 nT/℃以内，以减小环境温度变化对测量结果的影响。

其次，无人机平台的稳定性对测量精度至关重要。系统采用六旋翼或固定翼无人机，配备高精度惯性导航系统（INS）和全球定位系统（GPS），确保飞行姿态和位置的精确控制。飞行高度应控制在50-150米之间，飞行速度保持在5-10 m/s，以平衡测量精度与覆盖效率。飞行过程中，平台姿态角（俯仰、横滚、偏航）波动应小于±1°，位置定位精度优于0.1米，以减小飞行姿态和位置误差对磁场测量的影响。

此外，环境干扰的抑制是提高测量精度的另一重要环节。系统需配备实时磁场补偿模块，通过多传感器融合技术消除无人机自身磁场干扰和外部环境磁场波动。补偿后的磁场数据残差应控制在±1 nT以内。同时，系统应具备实时数据采集与处理能力，采样频率不低于10 Hz，以确保磁场变化的连续性和完整性。

数据处理算法的优化也是提升测量精度的关键。系统采用卡尔曼滤波、小波变换等先进算法对原始磁场数据进行去噪和校正，消除高频噪声和低频漂移。数据处理后的磁场测量精度应优于±0.5 nT，满足高精度磁测任务的需求。

为直观展示系统测量精度的性能指标，以下表格总结了关键参数：

参数名称	指标要求
磁传感器分辨率	≤0.1 nT
动态范围	±100,000 nT
温度漂移	≤±0.05 nT/℃
飞行高度	50-150米
飞行速度	5-10 m/s
姿态角波动	≤±1°
位置定位精度	≤0.1米
磁场补偿残差	≤±1 nT
采样频率	≥10 Hz
数据处理后精度	≤±0.5 nT

通过上述设计，低空无人机航空磁测系统能够在复杂环境下实现高精度磁场测量，为地质勘探、矿产资源调查等应用提供可靠的数据支持。

2.3.2 测量范围

测量范围是低空无人机航空磁测系统设计中的关键性能指标之一，直接决定了系统在实际应用中的适用性和精度。为了确保系统能够满足不同场景下的磁测需求，测量范围的设计需要综合考虑磁场强度、空间分辨率以及环境干扰等因素。

首先，系统的磁场测量范围应覆盖目标区域的地磁场变化范围。通常情况下，地磁场的强度在25,000至65,000纳特斯拉（nT）之间，因此系统的测量范围应至少覆盖0至100,000 nT，以确保能够应对极端情况下的磁场变化。同时，系统应具备高灵敏度和低噪声特性，以确保在微弱磁场变化下仍能准确测量。

其次，空间分辨率是测量范围设计中的另一个重要参数。低空无人机航空磁测系统通常需要在低空飞行（50至200米）时实现高精度的磁场测量。因此，系统的空间分辨率应达到1米或更高，以确保能够捕捉到小尺度的磁场异常。为实现这一目标，系统需配备高精度的磁力计，并结合GPS或RTK定位技术，实现高精度的空间定位。

此外，测量范围的设计还需考虑环境干扰的影响。在实际应用中，无人机平台本身可能产生电磁干扰，如电机、电池和电子设备的磁场干扰。因此，系统需采用磁力计与无人机平台之间的有效隔离措施，例如通过延长磁力计与无人机之间的距离或使用非磁性材料来减少干扰。同时，系统应具备实时数据校正功能，以消除环境干扰对测量结果的影响。

为了进一步优化测量范围，系统可采用多传感器融合技术。例如，结合三轴磁力计和惯性测量单元（IMU），通过数据融合算法提高测量精度和稳定性。此外，系统应支持动态范围调整功能，根据实际测量环境自动调整测量范围，以确保在不同磁场强度下均能获得可靠的测量结果。

• 磁场测量范围：0至100,000 nT
• 空间分辨率：1米或更高
• 飞行高度：50至200米
• 环境干扰抑制：采用非磁性材料隔离和实时数据校正
• 多传感器融合：三轴磁力计与IMU结合

通过以上设计，低空无人机航空磁测系统能够在复杂环境下实现高精度、大范围的磁场测量，满足地质勘探、矿产探测和军事侦察等领域的实际需求。

2.3.3 响应时间

在低空无人机航空磁测系统中，响应时间是衡量系统性能的关键指标之一。响应时间主要分为两个部分：数据采集响应时间和数据处理响应时间。数据采集响应时间是指从磁力仪接收到磁场信号到数据被记录到存储设备的时间间隔，而数据处理响应时间则是指从数据采集完成到最终磁测结果输出的时间间隔。

数据采集响应时间通常受到磁力仪采样频率、数据传输速率以及存储设备写入速度的影响。为了确保系统的高效运行，磁力仪的采样频率应不低于10 Hz，数据传输速率应达到1 Mbps以上，存储设备的写入速度应不低于10 MB/s。通过优化这些参数，数据采集响应时间可以控制在100毫秒以内。

数据处理响应时间则主要依赖于算法的复杂性和计算资源的性能。为了提高处理效率，系统应采用并行计算技术，并配备高性能的处理器和足够的内存资源。在典型配置下，数据处理响应时间可以控制在1秒以内，确保实时或近实时的磁测结果输出。

为了进一步优化响应时间，系统还应具备以下特性：

• 实时数据预处理：在数据采集过程中，系统应实时进行噪声滤波和异常值剔除，以减少后续处理的计算量。
• 分布式计算架构：采用分布式计算架构，将数据处理任务分配到多个计算节点上，以加速处理速度。
• 自适应算法：根据实时数据流的特点，动态调整算法参数，以平衡处理速度和精度。

通过上述措施，低空无人机航空磁测系统的响应时间可以得到有效控制，确保系统在实际应用中能够快速、准确地完成磁测任务。

3. 无人机平台设计

无人机平台设计是低空无人机航空磁测系统的核心部分，其性能直接影响到磁测数据的采集精度和系统的整体稳定性。首先，无人机平台应具备高稳定性、长续航能力和较强的抗风能力，以适应复杂的地形和气象条件。平台的选择应考虑其载荷能力，确保能够搭载磁力仪、GPS模块、数据存储设备及其他辅助设备。通常，多旋翼无人机因其良好的悬停性能和操控灵活性，成为低空磁测的首选平台，而固定翼无人机则适用于大范围、长距离的磁测任务。

在结构设计上，无人机应采用轻量化材料，如碳纤维复合材料，以减轻机身重量并提高结构强度。同时，无人机的动力系统需经过优化设计，确保在高负载条件下仍能保持稳定的飞行性能。电池容量和电机功率的匹配至关重要，建议采用高能量密度的锂电池，并结合高效的电机和螺旋桨组合，以延长续航时间。根据实际需求，无人机的续航时间应至少达到60分钟以上，飞行高度范围控制在50米至200米之间，以适应不同地形条件下的磁测需求。

无人机的导航与控制系统是确保飞行精度的关键。应采用高精度的GPS模块和惯性导航系统（INS），结合实时差分定位技术（RTK），实现厘米级的定位精度。飞行控制系统应具备自动航线规划功能，能够根据预设的测线自动飞行，并实时调整飞行姿态以保持稳定。此外，系统应具备避障功能，通过激光雷达或视觉传感器实时感知周围环境，避免碰撞。

在数据传输与存储方面，无人机平台应配备高速无线通信模块，支持实时数据传输至地面站。同时，机载数据存储设备应具备大容量和高可靠性，确保在通信中断时仍能完整保存采集到的磁测数据。建议采用固态硬盘（SSD）作为存储介质，并配备冗余备份系统，以防止数据丢失。

为确保系统的安全性，无人机平台应配备应急降落装置，如降落伞或自动返航功能，以应对突发情况。此外，平台应具备防水、防尘和抗电磁干扰能力，以适应恶劣环境下的作业需求。

• 无人机类型：多旋翼或固定翼
• 续航时间：≥60分钟
• 飞行高度：50米至200米
• 定位精度：厘米级（RTK+INS）
• 数据传输：高速无线通信
• 数据存储：大容量SSD，冗余备份
• 安全措施：应急降落装置，防水防尘设计

通过以上设计，无人机平台能够在低空磁测任务中提供稳定、高效的飞行性能，确保磁测数据的准确性和可靠性。

3.1 无人机选型

在低空无人机航空磁测系统的设计中，无人机平台的选型是至关重要的环节。首先，无人机的选型应基于任务需求、飞行性能、载荷能力、续航时间以及环境适应性等多方面因素进行综合评估。考虑到航空磁测任务通常需要在复杂地形和恶劣气象条件下进行，无人机必须具备较高的稳定性和可靠性。

在选型过程中，优先考虑多旋翼无人机和固定翼无人机两种类型。多旋翼无人机具有垂直起降能力，适合在狭小空间或复杂地形中作业，但其续航时间较短，通常在30分钟至1小时之间。固定翼无人机则具有较长的续航时间和较高的飞行速度，适合大范围、长时间的磁测任务，但其起降需要一定的跑道或弹射装置。

具体选型时，需考虑以下关键参数：

• 载荷能力：航空磁测系统通常包括磁力仪、GPS模块、数据采集设备等，总重量一般在1-2公斤之间。因此，无人机的载荷能力应至少达到3公斤，以确保足够的冗余。
• 续航时间：根据任务需求，续航时间应至少达到2小时以上，以确保能够覆盖较大的测区范围。
• 飞行高度：低空航空磁测通常要求飞行高度在50-200米之间，因此无人机应具备稳定的低空飞行能力。
• 抗风能力：考虑到野外作业环境，无人机应具备至少5级风的抗风能力，以确保在恶劣气象条件下的飞行安全。
• 通信距离：无人机的通信距离应至少达到10公里，以确保在复杂地形中的远程控制能力。

以下是一些常见的无人机型号及其性能参数对比：

无人机型号	类型	载荷能力 (kg)	续航时间 (h)	飞行高度 (m)	抗风能力 (级)	通信距离 (km)
DJI Matrice 300 RTK	多旋翼	2.7	0.75	500	5	15
SenseFly eBee X	固定翼	1.2	1.5	500	6	10
WingtraOne GEN II	固定翼	2.5	2	500	6	10

根据上述参数对比，固定翼无人机如SenseFly eBee X和WingtraOne GEN II在续航时间和载荷能力方面表现更为优异，适合大范围、长时间的磁测任务。而多旋翼无人机如DJI Matrice 300 RTK则更适合在复杂地形中进行短时间、高精度的磁测任务。

此外，无人机的选型还需考虑其可维护性和扩展性。例如，无人机是否支持模块化设计，便于后期升级和维护；是否具备开放的接口，便于集成其他传感器或设备。这些因素将直接影响系统的长期运行效率和成本。

综上所述，无人机选型应根据具体任务需求和环境条件进行综合评估，选择性能稳定、适应性强的无人机平台，以确保航空磁测系统的高效运行和数据采集的准确性。

3.1.1 固定翼无人机

固定翼无人机因其长航时、高速度和大载荷能力，在低空航空磁测系统中具有显著优势。首先，固定翼无人机能够提供稳定的飞行平台，确保磁力仪等传感器在飞行过程中保持平稳，从而获得高精度的磁测数据。在选型时，需综合考虑无人机的续航时间、飞行速度、载荷能力以及抗风性能等关键参数。

续航时间是固定翼无人机选型的首要考虑因素。通常，磁测任务需要覆盖大面积区域，因此无人机的续航时间应至少达到2小时以上，以确保单次飞行能够完成较大范围的磁测任务。例如，某型号固定翼无人机的续航时间为3小时，飞行速度为80公里/小时，单次飞行可覆盖约240公里的测线长度，完全满足低空磁测的需求。

载荷能力是另一个关键指标。磁测系统通常包括磁力仪、GPS模块、数据存储设备等，这些设备的重量和体积需与无人机的载荷能力相匹配。以某型号固定翼无人机为例，其最大载荷为5公斤，足以搭载高精度磁力仪（约2公斤）及其他必要设备，同时留有足够的余量以应对突发情况。

抗风性能直接影响无人机在复杂气象条件下的作业能力。固定翼无人机通常具有较强的抗风能力，能够在风速达到10米/秒的条件下稳定飞行。例如，某型号固定翼无人机的抗风等级为6级，能够在大多数气象条件下完成磁测任务，确保数据的连续性和可靠性。

此外，固定翼无人机的起降方式也需纳入考虑范围。传统固定翼无人机需要跑道起降，但在低空磁测任务中，测区可能位于地形复杂或缺乏跑道的区域。因此，选择具备垂直起降（VTOL）功能的固定翼无人机是一个可行的解决方案。例如，某型号VTOL固定翼无人机结合了多旋翼和固定翼的优势，能够在狭小空间内垂直起降，并在空中切换为固定翼模式，实现高效飞行。

在具体选型时，可以参考以下参数对比表：

参数	型号A	型号B	型号C
续航时间（小时）	3	2.5	4
飞行速度（公里/小时）	80	70	90
最大载荷（公斤）	5	4	6
抗风等级（级）	6	5	7
起降方式	跑道起降	VTOL	跑道起降

综上所述，固定翼无人机在低空航空磁测系统中具有显著优势，选型时需综合考虑续航时间、载荷能力、抗风性能及起降方式等因素，以确保系统的高效运行和数据的高精度采集。

3.1.2 多旋翼无人机

在低空无人机航空磁测系统中，多旋翼无人机因其独特的飞行特性和操控灵活性，成为了一种重要的平台选择。多旋翼无人机通常采用四旋翼、六旋翼或八旋翼设计，具有垂直起降、悬停、低速飞行等能力，特别适用于复杂地形和狭小空间的磁测任务。其结构简单、维护方便，且具备较高的稳定性和操控精度，能够满足磁测系统对飞行平台的高精度定位和稳定飞行需求。

多旋翼无人机的选型需综合考虑以下关键因素：

• 载荷能力：磁测设备通常包括磁力仪、GPS模块、数据采集系统等，总重量需控制在无人机的最大载荷范围内。例如，六旋翼无人机的典型载荷能力为5-10公斤，适合搭载中型磁测设备。
• 续航时间：磁测任务通常需要较长的飞行时间，因此需选择电池容量大、续航时间长的机型。例如，采用高能量密度锂电池的六旋翼无人机，续航时间可达30-45分钟。
• 飞行稳定性：多旋翼无人机的飞行稳定性直接影响磁测数据的质量。需选择配备高精度惯性导航系统（INS）和全球定位系统（GPS）的机型，以确保飞行姿态和位置的精确控制。
• 抗风能力：在野外环境中，风速变化较大，需选择抗风能力强的机型。例如，八旋翼无人机通常具有更强的抗风能力，适合在风速较大的环境中执行任务。
• 环境适应性：磁测任务可能涉及高温、低温、高湿度等复杂环境，需选择具备良好环境适应性的机型。例如，采用防水、防尘设计的无人机可在恶劣环境中稳定运行。

以下为多旋翼无人机选型的典型技术参数对比：

参数	四旋翼无人机	六旋翼无人机	八旋翼无人机
最大载荷（kg）	3-5	5-10	10-15
续航时间（min）	20-30	30-45	40-60
抗风能力（m/s）	10-12	12-15	15-18
环境适应性	一般	良好	优秀

多旋翼无人机的飞行控制系统是其核心部分，通常包括飞控计算机、传感器（如加速度计、陀螺仪、磁力计）、GPS模块和通信模块。飞控计算机通过实时处理传感器数据，调整电机转速，实现无人机的稳定飞行和精确控制。为提高磁测数据的准确性，飞控系统需具备高精度的位置和姿态解算能力，并支持实时数据采集和传输。

此外，多旋翼无人机的动力系统设计也至关重要。电机和螺旋桨的选择需综合考虑推力、效率和噪音等因素。例如，采用无刷电机和高效率螺旋桨的组合，可在保证推力的同时降低能耗，延长续航时间。电池管理系统（BMS）则需具备过充、过放、过温保护功能，以确保飞行安全。

在实际应用中，多旋翼无人机的部署和操作需遵循以下步骤：

1. 任务规划：根据磁测区域的地形和任务需求，规划飞行路径和高度。
2. 设备安装：将磁力仪、GPS模块等设备固定在无人机上，并确保其与飞控系统的连接正常。
3. 飞行前检查：检查电池电量、传感器状态、通信链路等，确保无人机处于良好状态。
4. 飞行执行：按照规划路径执行飞行任务，实时监控飞行状态和数据采集情况。
5. 数据回收：任务完成后，回收无人机并下载磁测数据，进行后续处理和分析。

通过合理选型和优化设计，多旋翼无人机可成为低空航空磁测系统的高效平台，为地质勘探、矿产资源调查等领域提供可靠的技术支持。

3.2 无人机载荷能力

无人机载荷能力是低空无人机航空磁测系统设计中的关键因素之一，直接影响到系统的整体性能和任务执行能力。为了确保无人机能够稳定携带磁测设备并完成预定任务，载荷能力的设计需综合考虑无人机的结构强度、动力系统、续航时间以及飞行稳定性等多方面因素。

首先，无人机的载荷能力应根据磁测设备的重量、尺寸和功耗进行精确计算。磁测设备通常包括磁力仪、数据采集系统、电源模块以及必要的辅助设备。以常见的磁力仪为例，其重量通常在1.5至3.5千克之间，数据采集系统和电源模块的总重量约为2至4千克。因此，无人机的最小载荷能力应不低于6千克，以确保能够稳定携带所有设备。

其次，无人机的载荷能力还需考虑飞行过程中的动态负载。在飞行过程中，无人机可能会受到风速变化、姿态调整以及设备振动等因素的影响，这些都会对载荷能力提出更高的要求。为了应对这些情况，无人机的结构设计应具备足够的强度和刚度，同时动力系统需提供充足的推力和功率储备。例如，采用高强度的碳纤维复合材料作为机身材料，可以有效减轻重量并提高结构强度；而多旋翼无人机则可以通过增加电机数量和优化螺旋桨设计来提升载荷能力。

此外，无人机的续航时间也是载荷能力设计中的重要考量因素。磁测任务通常需要较长的飞行时间，以覆盖大范围的测区。因此，无人机的电池容量和能量管理策略需与载荷能力相匹配。假设磁测设备的总功耗为200瓦，无人机电池容量为20,000毫安时（mAh），电压为22.2伏（V），则理论续航时间可计算如下：

[ \text{续航时间} = \frac{\text{电池容量} \times \text{电压}}{\text{设备功耗}} = \frac{20,000 \times 22.2}{200} = 2220 \text{秒} \approx 37 \text{分钟} ]

为了延长续航时间，可以采用以下措施：

• 优化飞行路径，减少不必要的能量消耗；
• 使用高效的能量管理系统，动态调整设备功耗；
• 在任务允许的情况下，采用可更换电池设计，以支持连续作业。

最后，无人机的载荷能力还需满足飞行稳定性和安全性的要求。过高的载荷可能会导致无人机重心偏移，影响飞行稳定性，甚至引发安全事故。因此，在设计中需通过仿真和实验验证，确保无人机在不同载荷条件下的飞行性能。例如，可以通过以下测试步骤验证载荷能力：

1. 静态载荷测试：在地面状态下，逐步增加载荷，观察无人机的结构变形和电机响应；
2. 动态飞行测试：在模拟任务环境下，测试无人机在不同载荷条件下的飞行稳定性和续航能力；
3. 极限载荷测试：在接近最大载荷的条件下，验证无人机的安全裕度和应急处理能力。

通过以上设计措施和测试验证，可以确保无人机在低空航空磁测任务中具备可靠的载荷能力，为系统的整体性能提供有力保障。

3.3 无人机续航能力

无人机续航能力是低空无人机航空磁测系统设计中的关键因素之一，直接关系到飞行任务的持续时间和覆盖范围。为了确保系统在实际应用中能够高效完成磁测任务，必须对无人机的续航能力进行科学规划和优化设计。

首先，无人机的续航能力主要受电池容量、飞行速度、载荷重量以及环境条件（如风速、温度）的影响。在设计中，我们选用高能量密度的锂聚合物电池作为动力源，其能量密度可达250Wh/kg以上，能够为无人机提供充足的电力支持。同时，通过优化无人机的气动外形和结构设计，降低飞行阻力，进一步提升续航性能。

其次，无人机的飞行速度与续航时间之间存在权衡关系。在磁测任务中，通常采用低速巡航模式，以降低能耗并延长飞行时间。根据实际测试数据，当无人机以10m/s的速度飞行时，续航时间可达90分钟；而在15m/s的速度下，续航时间则缩短至60分钟。因此，在任务规划中，需根据测区范围和任务需求合理选择飞行速度。

此外，载荷重量对续航能力的影响也不容忽视。磁测系统的主要载荷包括磁力仪、数据采集模块和通信设备等，总重量控制在2kg以内。通过轻量化设计和材料优化，进一步减轻无人机自重，确保在满载状态下仍能保持较长的续航时间。

为了更直观地展示不同条件下的续航能力，以下表格总结了无人机在不同飞行速度和载荷重量下的续航时间：

飞行速度 (m/s)	载荷重量 (kg)	续航时间 (分钟)
10	1.5	90
10	2.0	85
15	1.5	60
15	2.0	55

在实际应用中，还需考虑环境因素的影响。例如，在风速较大的情况下，无人机的能耗将显著增加，续航时间相应缩短。因此，在任务执行前，需根据气象预报和实时监测数据，调整飞行计划，确保任务顺利完成。

最后，为了进一步提升续航能力，可采用以下措施：

• 配备备用电池，支持快速更换，延长任务时间；
• 优化飞行路径规划，减少无效飞行距离；
• 引入太阳能辅助充电系统，在光照条件允许的情况下，为电池提供额外电力支持。

通过以上设计，低空无人机航空磁测系统能够在保证磁测精度的同时，实现较长的续航时间，满足复杂地形和广域测区的任务需求。

3.4 无人机飞行控制

无人机飞行控制是低空无人机航空磁测系统中的核心环节，其设计需确保飞行稳定性、路径精度以及任务执行的可靠性。飞行控制系统主要包括飞行控制器、传感器模块、通信模块和执行机构。飞行控制器采用高性能嵌入式处理器，支持实时多任务处理，确保飞行过程中的快速响应和精确控制。传感器模块包括惯性测量单元（IMU）、全球导航卫星系统（GNSS）接收机、气压计和磁力计，用于实时获取无人机的姿态、位置、高度和磁场数据。IMU提供三轴加速度和角速度信息，GNSS接收机提供高精度定位数据，气压计用于高度测量，磁力计则用于磁场补偿和校准。

飞行控制算法采用基于PID（比例-积分-微分）的控制策略，结合卡尔曼滤波进行数据融合，以提高姿态和位置控制的精度。PID参数通过地面站软件进行在线调整，以适应不同飞行环境和任务需求。飞行路径规划采用基于A*算法的全局路径规划和基于动态窗口法（DWA）的局部避障策略，确保无人机在复杂地形和障碍物环境中的安全飞行。路径规划结果通过地面站软件实时下发至无人机，飞行控制器根据规划路径生成控制指令，驱动执行机构（如电机和舵机）实现飞行姿态和位置的精确控制。

通信模块采用双向数传电台或4G/5G通信技术，实现无人机与地面站之间的实时数据传输。通信协议采用MAVLink协议，支持飞行状态、传感器数据和控制指令的高效传输。地面站软件提供可视化界面，实时显示无人机飞行状态、传感器数据和任务执行进度，支持手动控制和自动任务模式的切换。

为确保飞行安全，系统设计了多重故障保护机制。当传感器数据异常或通信中断时，飞行控制器自动切换至备用控制模式，执行预设的安全策略，如返航或悬停。此外，系统还配备了低电量报警和自动返航功能，当电池电量低于设定阈值时，无人机自动返回起飞点。

飞行控制系统的性能指标如下：

• 姿态控制精度：±0.5°
• 位置控制精度：±1.0米
• 最大飞行速度：15米/秒
• 最大飞行高度：500米
• 续航时间：≥60分钟

通过上述设计，无人机飞行控制系统能够满足低空航空磁测任务的需求，确保飞行过程的稳定性和数据采集的准确性。

3.4.1 飞行路径规划

飞行路径规划是无人机航空磁测系统中的关键环节，直接影响到数据采集的效率和质量。在低空无人机航空磁测任务中，飞行路径规划需要综合考虑地形、磁场分布、飞行器性能以及任务目标等多方面因素。首先，基于任务区域的地形数据，采用数字高程模型（DEM）进行地形分析，确定飞行高度和路径的可行性。飞行高度通常设定在离地面50米至150米之间，以确保磁测数据的精度和安全性。

在路径规划中，采用网格化飞行模式，将任务区域划分为若干等间距的平行测线。测线间距根据磁测精度要求确定，通常为50米至100米。每条测线的方向应与区域内的主要地质构造走向垂直，以最大化磁测数据的有效性。飞行路径的起点和终点应设置在安全区域，确保无人机能够顺利起飞和降落。

为了优化飞行路径，可以采用以下步骤：

1. 任务区域划分：将任务区域划分为若干子区域，每个子区域的面积根据无人机的续航能力和磁测设备的工作时间确定。
2. 测线生成：在每个子区域内生成平行测线，测线间距和方向根据任务要求设定。
3. 路径优化：采用最短路径算法（如Dijkstra算法或A*算法）优化飞行路径，减少飞行时间和能耗。
4. 避障处理：结合地形数据和实时传感器数据，动态调整飞行路径，避开障碍物和危险区域。

在飞行路径规划过程中，还需考虑无人机的飞行速度和转弯半径。飞行速度通常控制在5米/秒至10米/秒之间，以确保磁测设备的稳定工作。转弯半径应根据无人机的机动性能和任务要求设定，避免过大的转弯半径导致数据采集的遗漏。

此外，飞行路径规划还需考虑气象条件的影响。在规划过程中，应实时获取气象数据，如风速、风向和能见度，并根据气象条件调整飞行路径和高度，确保飞行安全。

通过上述方法，可以实现高效、安全的飞行路径规划，确保低空无人机航空磁测任务的顺利完成。

3.4.2 飞行姿态控制

飞行姿态控制是无人机飞行控制系统的核心部分，直接影响无人机的稳定性和任务执行效果。在低空无人机航空磁测系统中，飞行姿态控制需要确保无人机在复杂环境下保持稳定的飞行姿态，以保障磁测数据的准确性和可靠性。飞行姿态控制主要通过姿态传感器、控制算法和执行机构三部分协同工作来实现。

首先，姿态传感器用于实时监测无人机的姿态信息，包括俯仰角、横滚角和偏航角。常用的姿态传感器包括陀螺仪、加速度计和磁力计。这些传感器通过数据融合算法（如卡尔曼滤波）提供高精度的姿态数据，确保控制系统能够准确感知无人机的当前状态。

其次，控制算法是飞行姿态控制的核心。常用的控制算法包括PID控制、模糊控制和自适应控制。在低空磁测任务中，由于飞行环境复杂，建议采用自适应控制算法，以应对风速变化、地形起伏等外部干扰。自适应控制算法能够根据实时飞行状态动态调整控制参数，确保无人机在不同飞行条件下均能保持稳定姿态。控制算法的输出为姿态控制指令，通常包括俯仰、横滚和偏航的控制量。

最后，执行机构根据控制指令调整无人机的姿态。执行机构主要包括电机、舵机和螺旋桨。通过调节电机的转速和舵机的角度，无人机可以实现姿态的精确调整。在低空磁测任务中，执行机构需要具备快速响应能力，以应对突发的姿态变化。此外，执行机构的能耗和可靠性也是设计时需要考虑的重要因素。

为了确保飞行姿态控制的精度和稳定性，建议采用以下优化措施：

• 使用高精度姿态传感器，并定期校准，以减少测量误差。
• 在控制算法中引入前馈控制，以提前补偿外部干扰的影响。
• 对执行机构进行冗余设计，确保在部分组件失效时仍能维持基本姿态控制功能。

以下是一个典型的飞行姿态控制参数配置表：

参数名称	参数值	备注
姿态更新频率	100 Hz	高频率更新确保实时性
控制周期	10 ms	短周期提高控制精度
最大俯仰角	±30°	限制俯仰范围确保安全
最大横滚角	±30°	限制横滚范围确保安全
最大偏航角速率	100°/s	限制偏航速率防止失控

通过上述设计，飞行姿态控制系统能够在低空磁测任务中提供高精度、高稳定性的姿态控制，确保无人机在复杂环境下顺利完成磁测任务。

3.5 无人机安全设计

在低空无人机航空磁测系统中，无人机安全设计是确保任务顺利完成和人员设备安全的关键环节。首先，无人机平台应配备多重冗余的飞控系统，包括主飞控和备用飞控，以确保在主飞控失效时能够无缝切换至备用系统。飞控系统应具备实时故障检测与诊断功能，能够在飞行过程中自动识别并处理异常情况，如传感器失效、通信中断或动力系统故障。

其次，无人机应配备完善的避障系统，包括前置雷达、激光雷达和视觉传感器，以实时探测前方障碍物并自动调整飞行路径。避障系统应能够在复杂地形和恶劣天气条件下稳定工作，确保无人机在低空飞行时避免碰撞。此外，无人机应具备自动返航功能，当电池电量低于设定阈值或通信信号丢失时，能够自动返回预设的起飞点。

在动力系统设计方面，无人机应采用双电池或多电池供电方案，以延长续航时间并提高系统可靠性。电池管理系统应具备实时监控电池状态的功能，包括电压、电流、温度和剩余电量，并在电池异常时发出警报或自动切换至备用电池。同时，无人机应配备紧急降落伞系统，当发生严重故障或失控时，能够自动或手动触发降落伞，确保无人机安全着陆。

通信系统是无人机安全设计的另一重要组成部分。无人机应配备双频段或多频段通信模块，以增强抗干扰能力和通信稳定性。通信系统应支持实时数据传输和远程控制，并具备加密功能，防止数据被窃取或篡改。此外，无人机应配备GPS和北斗双模定位系统，以提高定位精度和可靠性，确保在复杂环境下仍能准确导航。

在环境适应性方面，无人机应具备良好的抗风、抗雨和抗电磁干扰能力。机身材料应选用轻质高强度的复合材料，以减轻重量并提高结构强度。同时，无人机应配备温度、湿度和气压传感器，实时监测环境参数，并根据环境变化自动调整飞行策略。

最后，无人机应配备完善的地面站监控系统，实时显示飞行状态、环境参数和设备状态。地面站应具备远程控制功能，能够在紧急情况下手动接管无人机控制权。同时，地面站应配备数据存储和分析功能，记录飞行数据并生成飞行报告，为后续任务优化提供依据。

• 飞控系统：主飞控+备用飞控，实时故障检测与诊断
• 避障系统：前置雷达+激光雷达+视觉传感器，自动避障
• 动力系统：双电池供电，电池状态实时监控，紧急降落伞
• 通信系统：双频段通信模块，GPS+北斗双模定位
• 环境适应性：抗风、抗雨、抗电磁干扰，轻质高强度材料
• 地面站监控：实时显示飞行状态，远程控制，数据存储与分析

通过以上设计，低空无人机航空磁测系统能够在复杂环境下安全、稳定地执行任务，确保数据采集的准确性和设备的可靠性。

3.5.1 避障系统

在低空无人机航空磁测系统中，避障系统的设计是确保飞行安全的关键环节。避障系统的主要功能是通过实时感知周围环境，识别潜在障碍物，并采取相应的避让措施，避免碰撞事故的发生。为实现这一目标，系统采用了多传感器融合技术，结合了视觉传感器、超声波传感器、激光雷达（LiDAR）以及毫米波雷达等多种感知设备，以确保在不同环境条件下的高精度避障能力。

视觉传感器通过摄像头捕捉周围环境的图像信息，利用计算机视觉算法进行障碍物识别和距离估算。超声波传感器则适用于近距离障碍物检测，能够在低空飞行时有效识别地面或低矮障碍物。激光雷达通过发射激光束并接收反射信号，生成高精度的三维环境地图，适用于复杂地形和动态障碍物的检测。毫米波雷达则具有较好的穿透能力，能够在雨雪、雾霾等恶劣天气条件下正常工作，提供可靠的障碍物检测数据。

避障系统的核心算法基于多传感器数据融合技术，通过卡尔曼滤波或粒子滤波等方法，将来自不同传感器的数据进行融合处理，生成高精度的环境感知结果。系统实时计算无人机与障碍物之间的距离、相对速度以及障碍物的运动轨迹，并根据预设的安全阈值生成避障路径。避障路径规划采用快速扩展随机树（RRT）或A*算法，确保无人机能够在复杂环境中快速找到最优避让路径。

为应对突发情况，系统还设计了紧急避障模式。当检测到障碍物距离无人机过近或障碍物突然出现时，系统会立即启动紧急避障模式，通过快速调整飞行姿态或紧急悬停等方式避免碰撞。此外，系统还具备动态障碍物预测功能，能够根据障碍物的运动轨迹预测其未来位置，提前规划避让路径。

避障系统的性能参数如下表所示：

参数名称	指标值
检测范围	0.5米至50米
检测精度	±0.1米
响应时间	≤0.1秒
工作环境温度	-20℃至60℃
抗干扰能力	支持雨雪、雾霾等恶劣天气

在实际应用中，避障系统还需考虑无人机的飞行高度、速度以及任务需求等因素。例如，在低空磁测任务中，无人机通常需要在复杂地形中飞行，避障系统需具备较高的地形适应能力。此外，系统还需支持多机协同避障功能，确保在多机编队飞行时能够避免相互碰撞。

综上所述，避障系统的设计充分考虑了低空无人机航空磁测任务的实际需求，通过多传感器融合、高效算法和紧急避障模式，确保了无人机在复杂环境中的飞行安全。

3.5.2 应急降落系统

在低空无人机航空磁测系统中，应急降落系统是确保无人机在突发情况下能够安全着陆的关键组成部分。该系统设计需综合考虑无人机的飞行环境、任务需求以及安全冗余要求。应急降落系统主要包括以下几个核心模块：故障检测与诊断模块、应急决策模块、降落控制模块以及着陆缓冲模块。

首先，故障检测与诊断模块通过实时监测无人机的飞行状态、传感器数据以及动力系统运行情况，识别潜在故障。该模块采用多传感器融合技术，结合惯性测量单元（IMU）、GPS、气压计等数据，实现对无人机姿态、速度、高度等关键参数的精确监控。当检测到异常时，系统会立即触发报警并启动应急决策模块。

应急决策模块根据故障类型和严重程度，快速评估当前飞行状态并制定应急降落策略。该模块内置多种预设方案，包括但不限于以下场景：

• 动力系统失效：无人机进入滑翔模式，选择就近的安全着陆点。
• 通信中断：无人机启动自主返航程序，按照预设路径返回起飞点或备用着陆区。
• 传感器故障：系统切换至冗余传感器，确保飞行控制数据的连续性。

降落控制模块负责执行应急决策模块的指令，精确控制无人机的飞行轨迹和姿态。该模块采用先进的控制算法，结合实时环境数据（如风速、地形等），确保无人机在复杂条件下仍能平稳降落。具体控制策略包括：

• 高度控制：通过调节油门和俯仰角，确保无人机在降落过程中保持稳定的下降速率。
• 姿态调整：利用副翼、方向舵和升降舵的协同作用，维持无人机的水平姿态，避免侧翻或失控。
• 路径规划：基于地形数据和障碍物信息，动态调整降落路径，避开危险区域。

着陆缓冲模块旨在减少无人机着陆时的冲击力，保护机载设备和传感器。该模块采用以下设计：

• 缓冲支架：在无人机底部安装可伸缩的缓冲支架，吸收着陆时的冲击能量。
• 气囊系统：在紧急情况下，气囊可迅速充气，提供额外的缓冲保护。
• 材料选择：采用高强度、轻量化的复合材料，确保缓冲模块在提供保护的同时不影响无人机的飞行性能。

为验证应急降落系统的可靠性，需进行多次模拟测试和实际飞行试验。测试内容包括：

• 故障注入测试：模拟动力系统失效、通信中断等故障，验证系统的响应速度和决策准确性。
• 环境适应性测试：在不同地形、气象条件下进行降落试验，评估系统的适应能力。
• 冲击力测试：测量无人机着陆时的冲击力，确保缓冲模块的有效性。

通过以上设计，应急降落系统能够在无人机遭遇突发故障时，最大限度地保障飞行安全和任务完成。系统的模块化设计还便于后续升级和维护，确保其在长期使用中的稳定性和可靠性。

4. 磁测传感器设计

磁测传感器是低空无人机航空磁测系统的核心组件，其设计直接决定了系统的测量精度和稳定性。磁测传感器通常采用高灵敏度的磁通门传感器或光泵磁力仪，以满足低空环境下微弱磁场变化的检测需求。磁通门传感器具有较高的分辨率和较低的噪声水平，适合在动态环境下进行连续测量；而光泵磁力仪则具有更高的灵敏度和更宽的动态范围，适用于高精度磁场测量。

在磁测传感器的设计中，首先需要考虑传感器的安装位置和姿态控制。传感器应安装在无人机机身的稳定区域，远离电机、电池等可能产生电磁干扰的部件。同时，传感器的安装角度需要通过姿态传感器进行实时校正，以确保测量数据的准确性。传感器的安装支架应采用非磁性材料，如铝合金或碳纤维，以减少对磁场的干扰。

传感器的信号处理电路设计是另一个关键环节。信号处理电路应包括前置放大器、滤波器和模数转换器（ADC）。前置放大器用于放大传感器的微弱信号，其增益应根据传感器的输出信号范围和系统需求进行合理设置。滤波器用于消除高频噪声和低频漂移，通常采用低通滤波器和高通滤波器的组合。模数转换器的分辨率应至少达到16位，以确保磁场变化的微小差异能够被准确捕捉。

为了进一步提高系统的抗干扰能力，磁测传感器应配备温度补偿电路。温度变化会导致传感器输出信号的漂移，因此需要通过温度传感器实时监测环境温度，并对传感器输出进行补偿。补偿算法可以采用多项式拟合或查表法，具体选择取决于传感器的温度特性。

在数据采集和传输方面，磁测传感器应支持实时数据传输和存储。数据采集频率应根据无人机的飞行速度和测量需求进行设置，通常不低于10 Hz。数据传输可以采用无线通信模块，如Wi-Fi或蓝牙，以便地面站实时监控测量数据。同时，传感器应配备本地存储设备，如SD卡，以防止数据传输中断时数据丢失。

磁测传感器的校准是确保测量精度的关键步骤。校准应在无磁环境下进行，使用已知强度的磁场源对传感器进行标定。校准过程包括零点校准和灵敏度校准，零点校准用于消除传感器的固有偏差，灵敏度校准用于确定传感器的输出与磁场强度的关系。校准数据应存储在传感器的非易失性存储器中，以便在测量过程中进行实时校正。

最后，磁测传感器的功耗和重量也是设计中的重要考虑因素。由于无人机飞行时间有限，传感器的功耗应尽可能低，以延长无人机的续航时间。传感器的重量应控制在合理范围内，以避免对无人机的飞行性能产生不利影响。通常，磁测传感器的总重量不应超过500克，功耗应低于2瓦。

综上所述，磁测传感器的设计需要综合考虑安装位置、信号处理、温度补偿、数据采集与传输、校准以及功耗和重量等因素。通过合理的设计和优化，可以确保磁测传感器在低空无人机航空磁测系统中发挥最佳性能，为地质勘探、环境监测等应用提供高精度的磁场数据。

4.1 传感器选型

在低空无人机航空磁测系统中，传感器选型是确保系统性能的关键环节。磁测传感器的选择需综合考虑灵敏度、分辨率、动态范围、抗干扰能力、体积重量以及功耗等因素。首先，灵敏度是衡量传感器检测微弱磁场能力的重要指标，通常要求达到pT级（皮特斯拉）或更高。分辨率则决定了传感器能够区分的最小磁场变化，对于高精度磁测任务，分辨率应优于1pT。动态范围则决定了传感器能够测量的磁场强度范围，通常需要覆盖从地磁场背景到目标磁异常的整个范围。

在抗干扰能力方面，传感器应具备良好的温度稳定性和抗振动性能，以适应无人机飞行中的复杂环境。此外，传感器的体积和重量需尽可能小，以减轻无人机负载，提高飞行效率。功耗也是选型时需要考虑的重要因素，低功耗设计有助于延长无人机的续航时间。

基于上述要求，推荐选用基于光泵磁力计或超导量子干涉仪（SQUID）的传感器。光泵磁力计具有高灵敏度、低功耗和小体积的优点，适用于大多数低空无人机磁测任务。SQUID传感器则具有极高的灵敏度和分辨率，但其体积较大且需要低温环境，适用于对精度要求极高的特殊任务。

以下是两种传感器的性能对比：

• 光泵磁力计：

  • 灵敏度：0.1pT/√Hz
  • 分辨率：1pT
  • 动态范围：±100μT
  • 功耗：<1W
  • 体积：<100cm³
  • 重量：<200g

• SQUID传感器：

  • 灵敏度：0.01pT/√Hz
  • 分辨率：0.1pT
  • 动态范围：±10μT
  • 功耗：>10W（含制冷系统）
  • 体积：>500cm³
  • 重量：>1kg

根据具体任务需求，可以选择适合的传感器类型。对于常规的低空无人机磁测任务，光泵磁力计是更为合适的选择，因其在灵敏度、功耗和体积重量方面具有明显优势。而对于需要极高精度的特殊任务，则可以考虑使用SQUID传感器，尽管其体积和功耗较大，但其极高的灵敏度和分辨率能够满足特殊需求。

在传感器选型过程中，还需考虑传感器的安装方式和与无人机系统的兼容性。传感器应安装在无人机机身的稳定位置，以减少飞行过程中的振动和姿态变化对测量结果的影响。同时，传感器的输出信号应与无人机的数据采集系统兼容，确保数据的实时传输和处理。

综上所述，传感器选型需综合考虑性能指标、任务需求和系统兼容性，以确保低空无人机航空磁测系统的高效运行和精确测量。

4.1.1 磁通门传感器

磁通门传感器作为一种高灵敏度的磁场测量设备，广泛应用于低空无人机航空磁测系统中。其核心原理基于磁芯材料的非线性磁化特性，通过交变磁场激励磁芯，利用磁芯饱和效应检测外部磁场的变化。磁通门传感器具有高分辨率、宽动态范围和良好的温度稳定性，适用于低空环境下的微弱磁场测量。

在传感器选型中，首先需考虑磁通门传感器的灵敏度、频率响应和噪声水平。灵敏度通常要求在0.1 nT至1 nT之间，以满足低空磁测的高精度需求。频率响应范围应覆盖0.1 Hz至10 Hz，以适应无人机飞行过程中的磁场变化。噪声水平应控制在0.01 nT/√Hz以下，以确保测量数据的准确性。

磁通门传感器的结构设计包括磁芯、激励线圈和检测线圈。磁芯材料通常选用高磁导率的软磁合金，如坡莫合金或非晶合金，以确保在低磁场下的高灵敏度。激励线圈用于产生交变磁场，频率通常在1 kHz至10 kHz之间，以驱动磁芯进入饱和状态。检测线圈则用于感应磁芯的磁化状态变化，输出与外部磁场成正比的电压信号。

在实际应用中，磁通门传感器的安装位置和方向对测量结果有显著影响。传感器应安装在无人机机身的稳定部位，远离电机和电子设备的电磁干扰。传感器的轴向应与无人机飞行方向一致，以确保测量数据的准确性。此外，传感器的温度补偿电路也需精心设计，以消除温度变化对测量结果的影响。

以下是磁通门传感器的主要技术参数：

• 灵敏度：0.1 nT
• 频率响应：0.1 Hz - 10 Hz
• 噪声水平：0.01 nT/√Hz
• 激励频率：1 kHz - 10 kHz
• 工作温度范围：-40°C 至 +85°C

磁通门传感器的输出信号通常为模拟电压信号，需经过放大、滤波和数字化处理，以便于后续的数据分析和处理。信号处理电路的设计应考虑低噪声、高增益和宽带宽的要求，以确保测量数据的准确性和可靠性。

综上所述，磁通门传感器在低空无人机航空磁测系统中具有重要的应用价值。通过合理的选型和设计，可以确保传感器在复杂环境下的高精度测量，为地质勘探、环境监测等领域提供可靠的数据支持。

4.1.2 超导量子干涉仪

在低空无人机航空磁测系统中，超导量子干涉仪（SQUID）作为一种高灵敏度的磁测传感器，具有极高的磁场分辨率，能够探测到极微弱的磁场变化。SQUID的工作原理基于超导体的量子效应，通过测量超导环中的磁通量变化来实现对磁场的精确测量。其核心部件包括超导环、约瑟夫森结和读出电路。超导环在低温环境下工作，通常使用液氦或闭循环制冷系统维持其超导状态。

在选择SQUID传感器时，需重点考虑以下几个方面：

1. 灵敏度：SQUID的灵敏度通常在fT/√Hz量级，能够满足低空无人机对微弱磁场信号的探测需求。选择时应根据具体应用场景确定所需的灵敏度范围。

2. 工作温度：SQUID需要在极低温环境下工作，通常为4K（液氦温度）或更高温度（如高温超导材料）。选择时需考虑制冷系统的复杂性和成本。

3. 动态范围：SQUID的动态范围决定了其能够测量的磁场强度范围。对于航空磁测，动态范围需覆盖从地磁场背景到目标磁异常的强度变化。

4. 抗干扰能力：SQUID对外界电磁干扰较为敏感，需配备有效的屏蔽措施。选择时应评估其抗干扰性能，确保在复杂电磁环境中仍能稳定工作。

5. 尺寸与重量：由于无人机载荷有限，SQUID传感器的尺寸和重量需尽可能小型化，同时不影响其性能。

6. 功耗：SQUID的功耗直接影响无人机的续航能力，需选择低功耗型号，并结合制冷系统的能耗进行综合评估。

以下为SQUID传感器的典型性能参数示例：

参数	典型值	备注
灵敏度	1 fT/√Hz	适用于微弱磁场探测
工作温度	4K	需配备液氦或闭循环制冷系统
动态范围	±10 μT	覆盖地磁场及目标磁异常范围
抗干扰能力	高	需配备磁屏蔽和电磁屏蔽
尺寸	< 10 cm × 10 cm × 10 cm	满足无人机载荷限制
重量	< 2 kg	轻量化设计
功耗	< 10 W	低功耗设计，延长续航时间

在实际应用中，SQUID传感器需与数据采集系统、制冷系统和无人机平台进行集成。数据采集系统需具备高采样率和低噪声特性，以确保SQUID输出的微弱信号能够被准确记录。制冷系统需稳定可靠，确保SQUID在长时间飞行中保持超导状态。无人机平台需具备足够的载荷能力和稳定性，以支持SQUID传感器的高精度测量需求。

通过合理选型和系统集成，SQUID传感器能够在低空无人机航空磁测中发挥其高灵敏度的优势，为地质勘探、矿产探测和军事侦察等领域提供可靠的磁场数据支持。

4.2 传感器安装位置

在低空无人机航空磁测系统中，传感器的安装位置对测量精度和系统稳定性具有重要影响。为了确保磁测数据的准确性和可靠性，传感器的安装位置应遵循以下原则：

1. 远离干扰源：传感器应尽量远离无人机上的电磁干扰源，如电机、电池、电子调速器等。这些设备在工作时会产生较强的电磁场，可能对磁测数据造成干扰。通常建议将传感器安装在无人机机身的尾部或机翼的远端，以减少干扰。

2. 保持稳定姿态：传感器的安装位置应确保其在飞行过程中保持稳定的姿态。由于无人机在飞行中可能会发生姿态变化（如俯仰、横滚、偏航），传感器的安装位置应尽量靠近无人机的重心，以减少姿态变化对测量结果的影响。

3. 避免振动影响：无人机在飞行过程中会产生振动，振动可能导致传感器测量误差。因此，传感器的安装位置应选择在振动较小的区域，并采取适当的减震措施，如使用减震垫或减震支架。

4. 高度与地形的适应性：传感器的安装高度应根据测量任务的具体需求进行调整。对于低空磁测任务，传感器通常安装在无人机下方，距离地面1-3米的高度范围内。这样可以确保传感器能够有效捕捉到地表磁场的变化，同时避免因高度过低而导致的碰撞风险。

5. 多传感器布局：在某些高精度磁测任务中，可能需要使用多个传感器进行同步测量。此时，传感器的安装位置应合理分布，以确保测量数据的空间一致性。例如，可以将多个传感器沿无人机的纵轴或横轴对称分布，以提高测量的空间分辨率。

6. 环境适应性：传感器的安装位置还应考虑环境因素的影响，如温度、湿度、风速等。在极端环境下，传感器的安装位置应选择在受环境影响较小的区域，并采取适当的防护措施，如使用防水、防尘的外壳。

为了更直观地展示传感器的安装位置，以下是一个典型的无人机磁测传感器安装示意图：

在实际操作中，传感器的安装位置应根据具体无人机的结构和任务需求进行调整。以下是一个典型的传感器安装位置参数表：

参数	建议值/位置	备注
远离干扰源	尾部或机翼远端	减少电磁干扰
稳定姿态	靠近重心	减少姿态变化影响
减震措施	减震支架	减少振动影响
安装高度	1-3米	适应低空磁测任务
多传感器布局	纵轴或横轴对称分布	提高空间分辨率
环境防护	防水、防尘外壳	适应极端环境

通过以上设计，可以确保磁测传感器在无人机上的安装位置既满足测量精度的要求，又能适应复杂的飞行环境和任务需求。

4.3 传感器校准

传感器校准是确保磁测数据准确性和可靠性的关键步骤。校准过程主要包括零偏校准、灵敏度校准和正交性校准三个部分。首先，零偏校准用于消除传感器在无磁场环境下的输出偏差。将传感器置于零磁场环境中，记录其输出值，并通过软件算法进行补偿，确保在无磁场时输出为零。其次，灵敏度校准用于确定传感器的输出与磁场强度之间的线性关系。通过将传感器置于已知强度的磁场中，记录其输出值，并计算灵敏度系数。灵敏度系数通常以nT/mV或nT/LSB表示，具体取决于传感器的输出格式。最后，正交性校准用于消除传感器三轴之间的交叉干扰。将传感器分别置于X、Y、Z三个方向的磁场中，记录各轴的输出值，并通过矩阵运算进行正交性补偿。

校准过程中需要使用高精度的磁场发生器，确保磁场强度的准确性和稳定性。校准环境应远离电磁干扰源，并保持恒温恒湿，以减少环境因素对校准结果的影响。校准完成后，需对校准结果进行验证，确保传感器在实际应用中的测量精度满足设计要求。

• 零偏校准步骤：

  1. 将传感器置于零磁场环境中。
  2. 记录传感器的输出值。
  3. 通过软件算法进行零偏补偿。

• 灵敏度校准步骤：

  1. 将传感器置于已知强度的磁场中。
  2. 记录传感器的输出值。
  3. 计算灵敏度系数。

• 正交性校准步骤：

  1. 将传感器分别置于X、Y、Z三个方向的磁场中。
  2. 记录各轴的输出值。
  3. 通过矩阵运算进行正交性补偿。

校准结果应记录在传感器的校准报告中，包括零偏值、灵敏度系数和正交性矩阵等参数。校准报告应作为传感器出厂时的必备文件，供用户参考和使用。

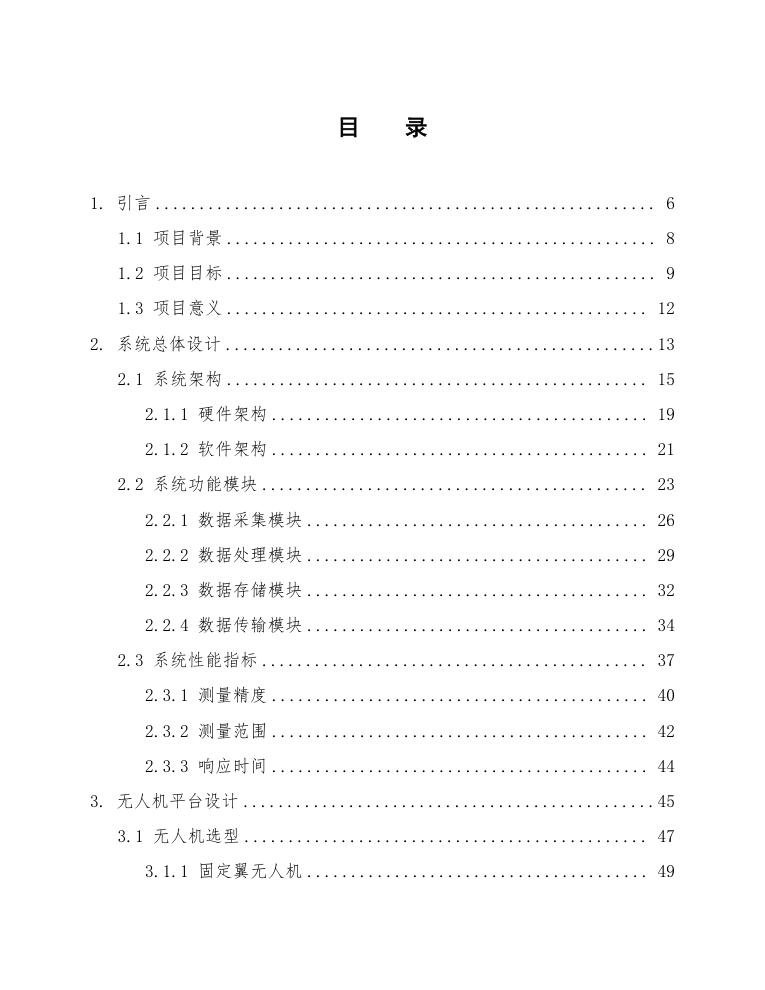

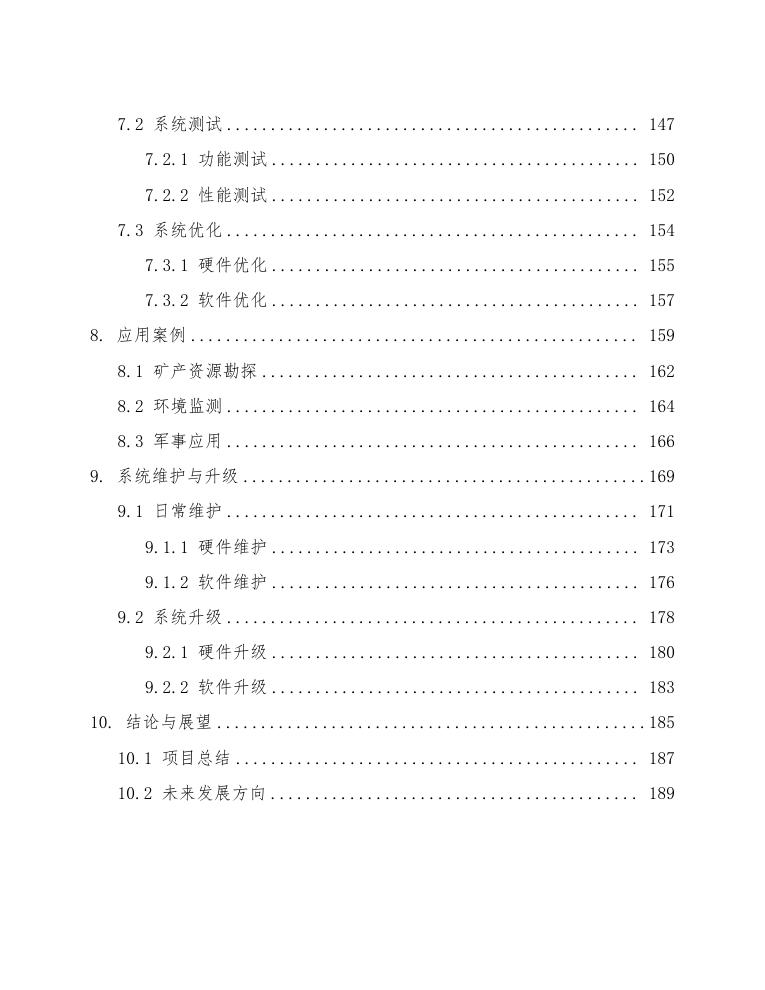

以下为方案原文截图

---
