一、I2C协议简介
I2C 通讯协议(Inter-Integrated Circuit)是由 Phiilps 公司开发的,由于它引脚少,硬件实现简单,可扩展性强,不需要 USART、CAN 等通讯协议的外部收发设备,现在被广泛地 使用在系统内多个集成电路(IC)间的通讯。
I2C(芯片间)总线接口连接微控制器和串行I2C总线。它提供多主机功能,控制所有I2C总线特定的
时序、协议、仲裁和定时。支持标准和快速两种模式,同时与SMBus 2.0兼容。
I2C模块有多种用途,包括CRC码的生成和校验、SMBus(系统管理总线—System Management
Bus)和PMBus(电源管理总线—Power Management Bus)。
根据特定设备的需要,可以使用DMA以减轻CPU的负担。
所谓硬件I2C对应芯片上的I2C外设,有相应I2C驱动电路,其所使用的I2C管脚也是专用的;软件I2C一般是用GPIO管脚,用软件控制管脚状态以模拟I2C通信波形。
硬件I2C的效率要远高于软件的,而软件I2C由于不受管脚限制,接口比较灵活。
模拟I2C 是通过GPIO,软件模拟寄存器的工作方式,而硬件(固件)I2C是直接调用内部寄存器进行配置。如果要从具体硬件上来看,可以去看下芯片手册。因为固件I2C的端口是固定的,所以会有所区别。
二、采集温湿度数据
1.main.c代码
#include "delay.h"
#include "usart.h"
#include "bsp_i2c.h"
int main(void)
{
delay_init(); //?óê±oˉêy3?ê??ˉ
uart_init(115200); //′??ú3?ê??ˉ?a115200
IIC_Init();
while(1)
{
printf("温度湿度显示");
read_AHT20_once();
delay_ms(1500);
}
}
2.AHT20芯片的使用过程
void read_AHT20_once(void)
{
delay_ms(10);
reset_AHT20();//重置AHT20芯片
delay_ms(10);
init_AHT20();//初始化AHT20芯片
delay_ms(10);
startMeasure_AHT20();//开始测试AHT20芯片
delay_ms(80);
read_AHT20();//读取AHT20采集的到的数据
delay_ms(5);
}
3.AHT20芯片读取数据
void read_AHT20(void)
{
uint8_t i;
for(i=0; i<6; i++)
{
readByte[i]=0;
}
I2C_Start();//I2C启动
I2C_WriteByte(0x71);//I2C写数据
ack_status = Receive_ACK();//收到的应答信息
readByte[0]= I2C_ReadByte();//I2C读取数据
Send_ACK();//发送应答信息
readByte[1]= I2C_ReadByte();
Send_ACK();
readByte[2]= I2C_ReadByte();
Send_ACK();
readByte[3]= I2C_ReadByte();
Send_ACK();
readByte[4]= I2C_ReadByte();
Send_ACK();
readByte[5]= I2C_ReadByte();
SendNot_Ack();
//Send_ACK();
I2C_Stop();//I2C停止函数
//判断读取到的第一个字节是不是0x08,0x08是该芯片读取流程中规定的,如果读取过程没有问题,就对读到的数据进行相应的处理
if( (readByte[0] & 0x68) == 0x08 )
{
H1 = readByte[1];
H1 = (H1<<8) | readByte[2];
H1 = (H1<<8) | readByte[3];
H1 = H1>>4;
H1 = (H1*1000)/1024/1024;
T1 = readByte[3];
T1 = T1 & 0x0000000F;
T1 = (T1<<8) | readByte[4];
T1 = (T1<<8) | readByte[5];
T1 = (T1*2000)/1024/1024 - 500;
AHT20_OutData[0] = (H1>>8) & 0x000000FF;
AHT20_OutData[1] = H1 & 0x000000FF;
AHT20_OutData[2] = (T1>>8) & 0x000000FF;
AHT20_OutData[3] = T1 & 0x000000FF;
}
else
{
AHT20_OutData[0] = 0xFF;
AHT20_OutData[1] = 0xFF;
AHT20_OutData[2] = 0xFF;
AHT20_OutData[3] = 0xFF;
printf("读取失败!!!");
}
printf("\r\n");
//根据AHT20芯片中,温度和湿度的计算公式,得到最终的结果,通过串口显示
printf("温度:%d%d.%d",T1/100,(T1/10)%10,T1%10);
printf("湿度:%d%d.%d",H1/100,(H1/10)%10,H1%10);
printf("\r\n");
}
4.温湿度传感器具体接法
由于本程序采用的软件I2C实现的,采用GPIO引脚是PB6,PB7。具体定义代码如下
#define SDA_IN() {GPIOB->CRL&=0X0FFFFFFF;GPIOB->CRL|=(u32)8<<28;}
#define SDA_OUT() {GPIOB->CRL&=0X0FFFFFFF;GPIOB->CRL|=(u32)3<<28;}
#define IIC_SCL PBout(6) //SCL
#define IIC_SDA PBout(7) //SDA
#define READ_SDA PBin(7)
所以,SCL连接PB6,SDA连接PB7。
5.具体代码打包在百度网盘了
链接:https://pan.baidu.com/s/1J9Qloa42nD13pDuR5VPaNA
提取码:kh77
三、串口接受结果

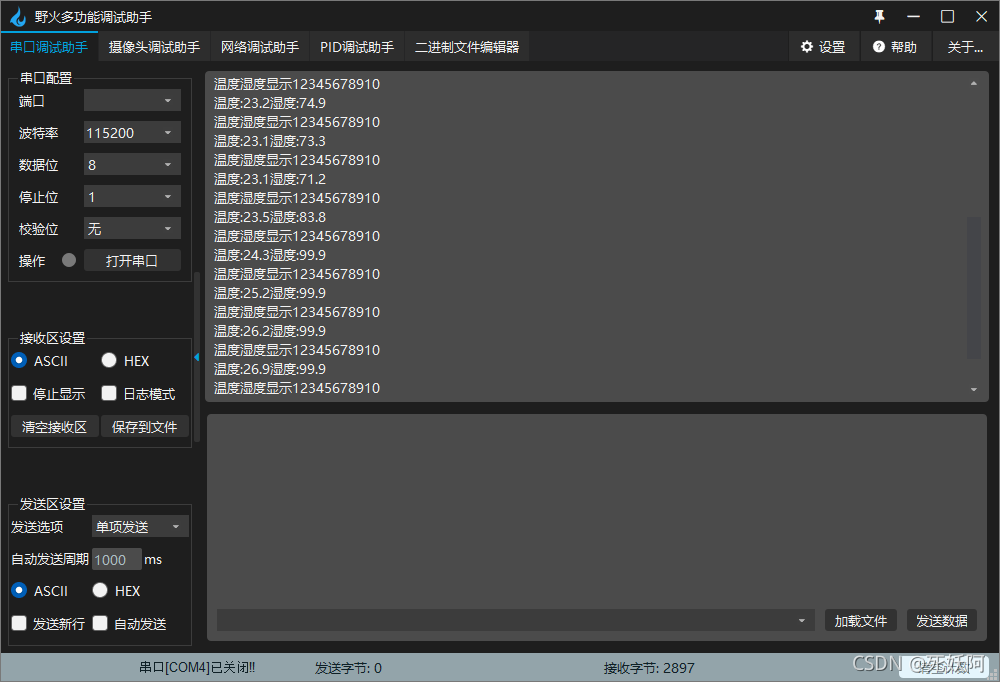

接受数据成功!
四、总结
本次实验是借助的代码,虽然过程中出了一些错,最后还是编译实现了,本次实验采用的是软件I2C,所以使用GPIO管脚,用软件控制管脚状态以模拟I2C通信波形。
