使用HAL库点灯

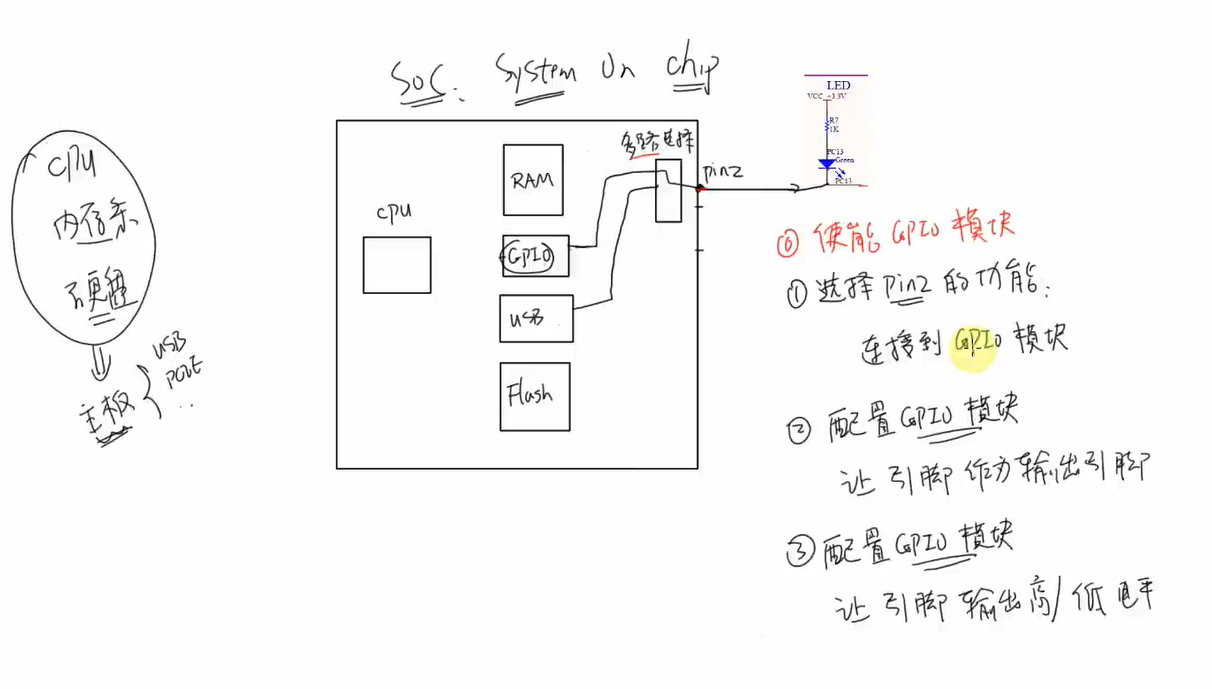

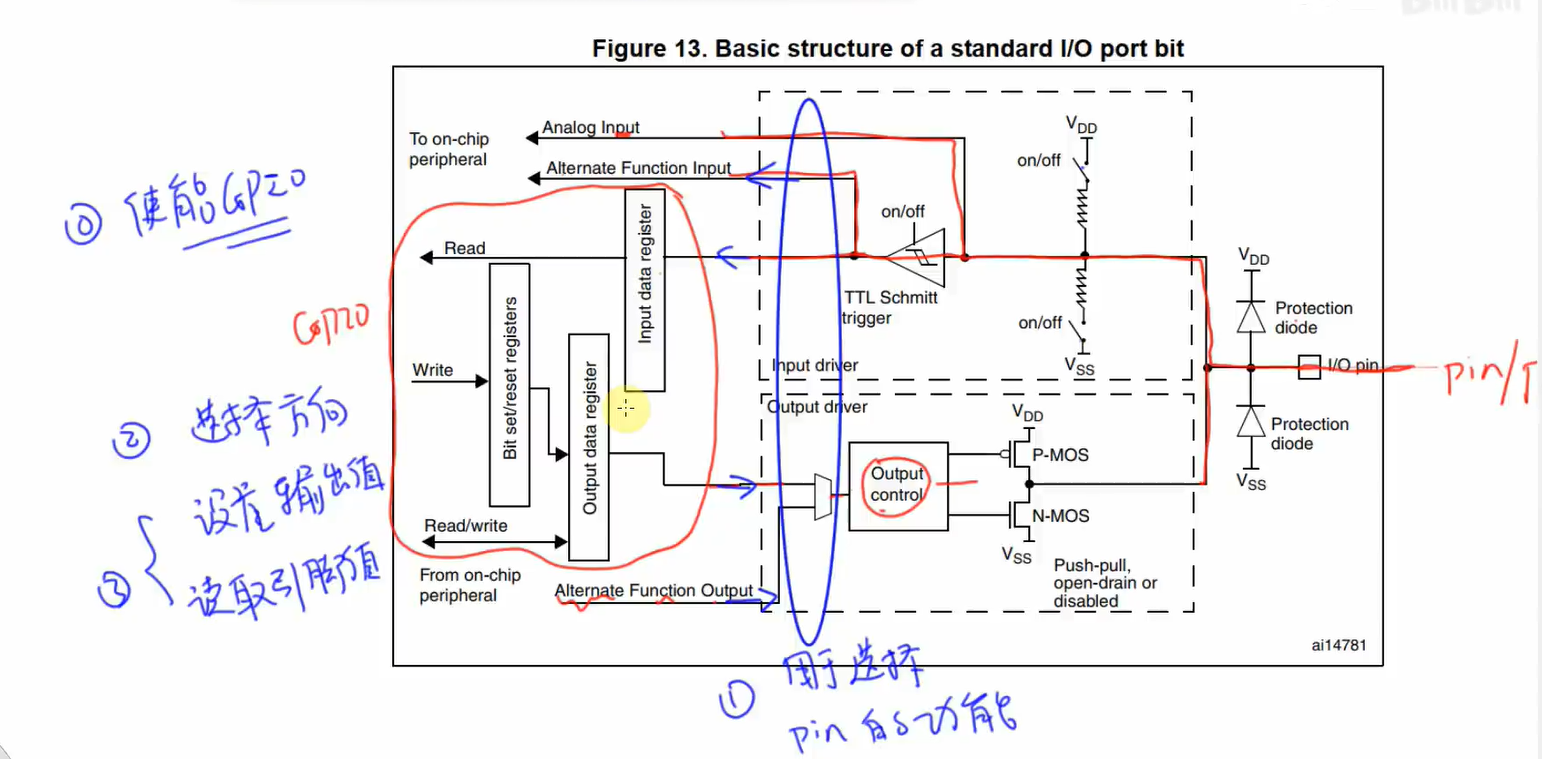

一、如何使能配置引脚为GPIO模式

在这里插入图片描述
在这里插入图片描述

二、使用CubeMX生成工程

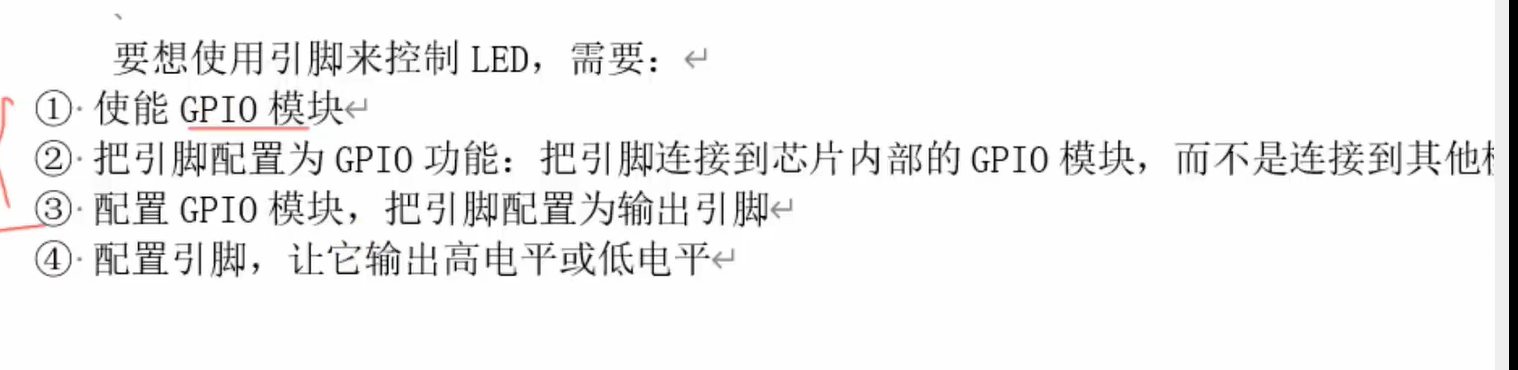

1.CubeMX生成的前面三步

在这里插入图片描述

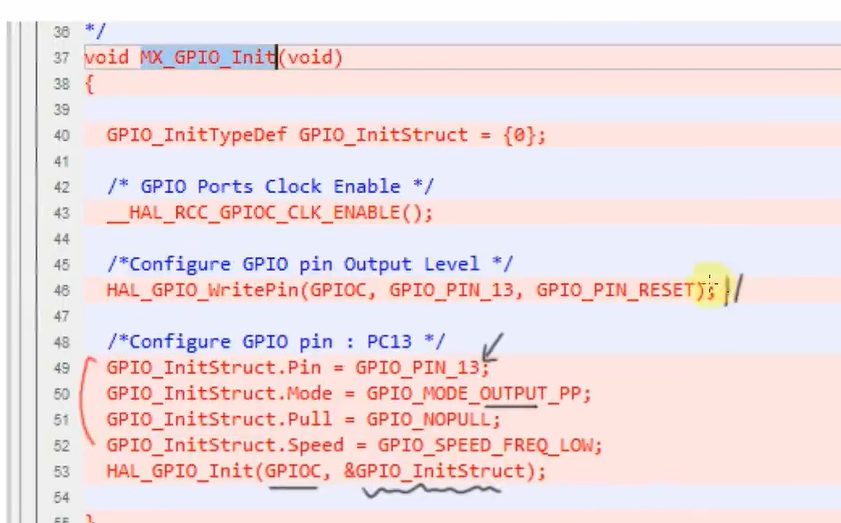

在这里插入图片描述为什么前面要先设置引脚输出电平为低电平，用这个函数(HAL_GPIO_Init)把引脚配置成输出之后它瞬间就会输出一个电平，是输出高电平还是低电平。在前面先设置成一个默认的状态，事先调整你的数值为低电平，当后面设置引脚为输出引脚时，就知道了输出低电平。
CubeMX帮我吗把前面的三步全部做好了。只需要自己做第四步。

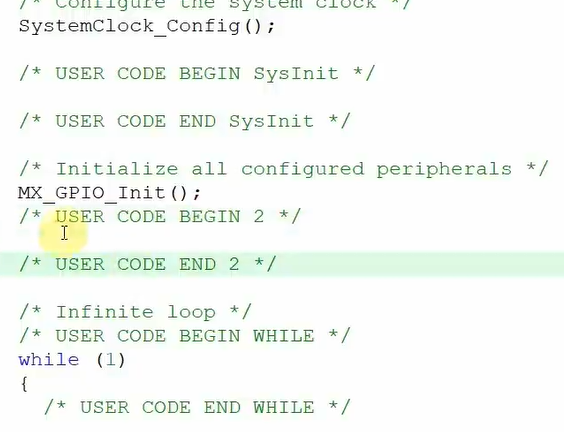

后续还可以继续使用CubeMX继续生成代码，不想自己写的代码被破环，就要把代码写在指定的区域，用户代码开始(USER CODE BEGIN)，用户代码结束(USER CODE END)。
在这里插入图片描述

2.查看HAL库手册

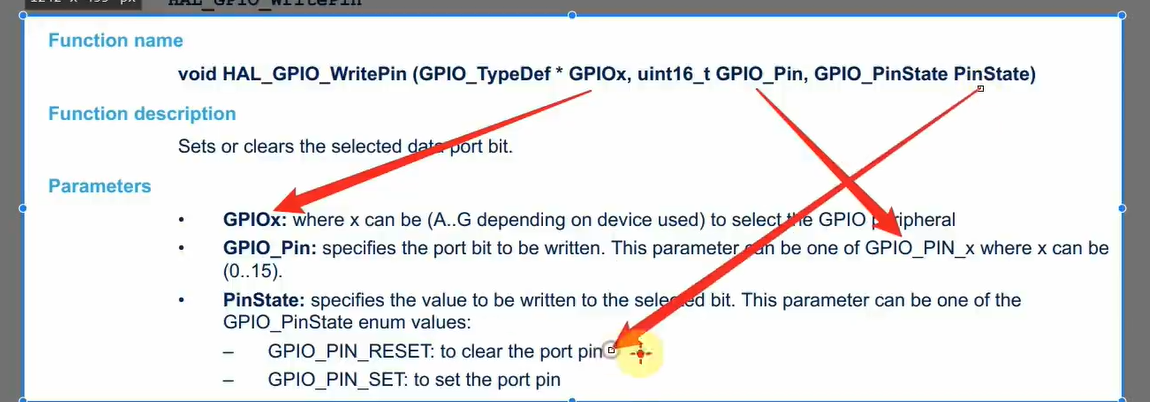

如下图所示第一个是指那组引脚，第二个是指那个引脚号，第三个是引脚输出高低电平
在这里插入图片描述

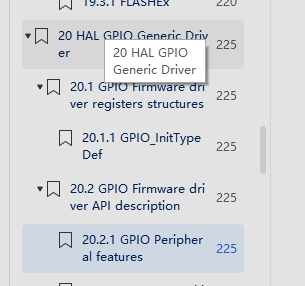

找到控制引脚高低的函数，第一步找到GPIO Generic Driver(通用驱动程序)
在这里插入图片描述

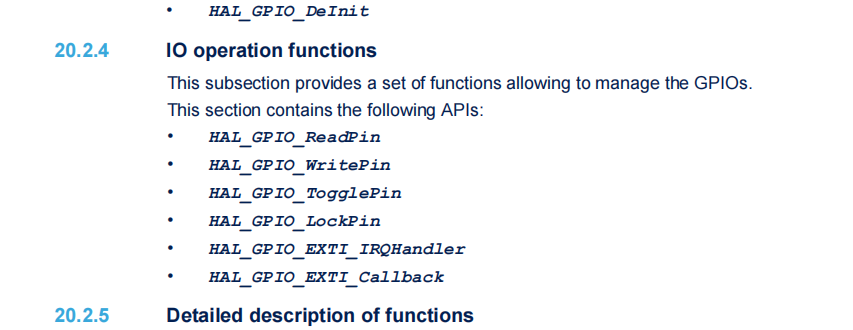

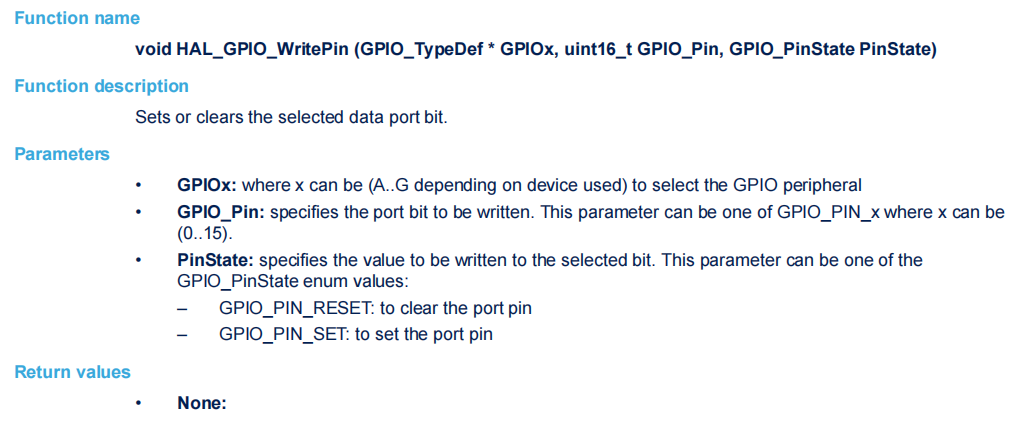

第二步找到相关的API，在双击跳转过去。
在这里插入图片描述
在这里插入图片描述

3.也可通过Keil去查看控制GPIO引脚高低电平函数

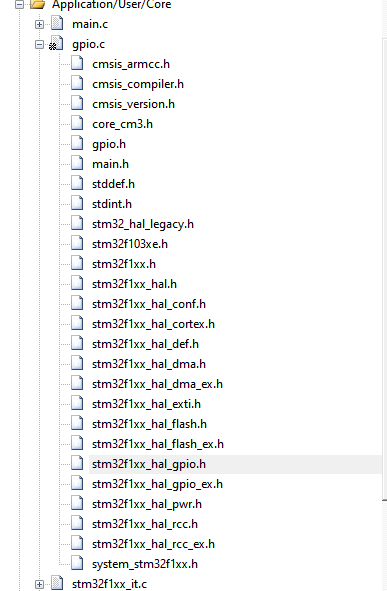

第一步点开gpio.c，找到stm32f1xx_hal_gpio.h，双击点击进入，
在这里插入图片描述

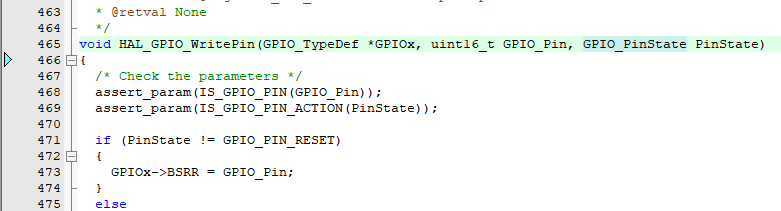

第二步，点击Functions，在点击stm32f1xx_hal_gpio.c就能够看到WritePin函数，在双击一点就能够看到函数和函数的用法
在这里插入图片描述
在这里插入图片描述

4.想知道引脚如何输出高低电平

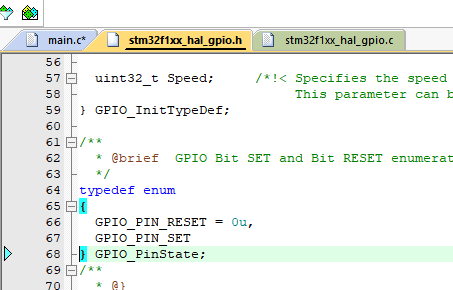

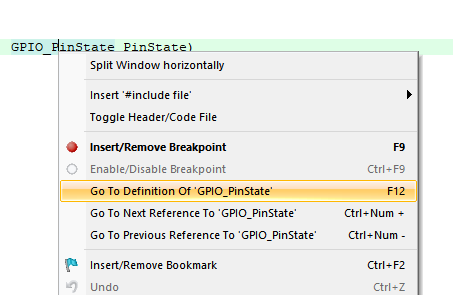

如图所示，选中按F12或者右键选择图中的位置跳转到一个枚举类型
在这里插入图片描述
在这里插入图片描述
