四种输入和四种输出模式

一、四种输入模式

根据电路图，把引脚配置成输入，读某个寄存器就可以得到这个引脚的状态是零还是一。对于悬空的引脚无法判断是高电平还是低电平。
在这里插入图片描述
在这里插入图片描述

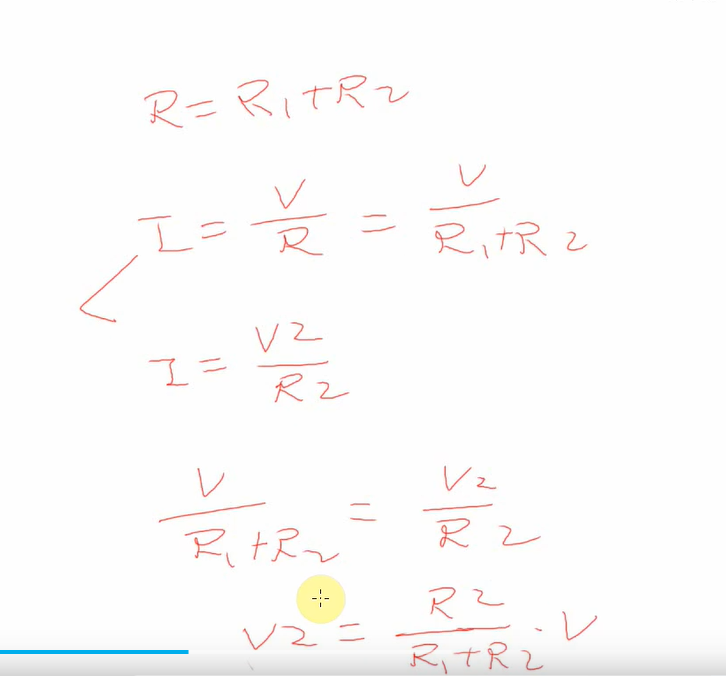

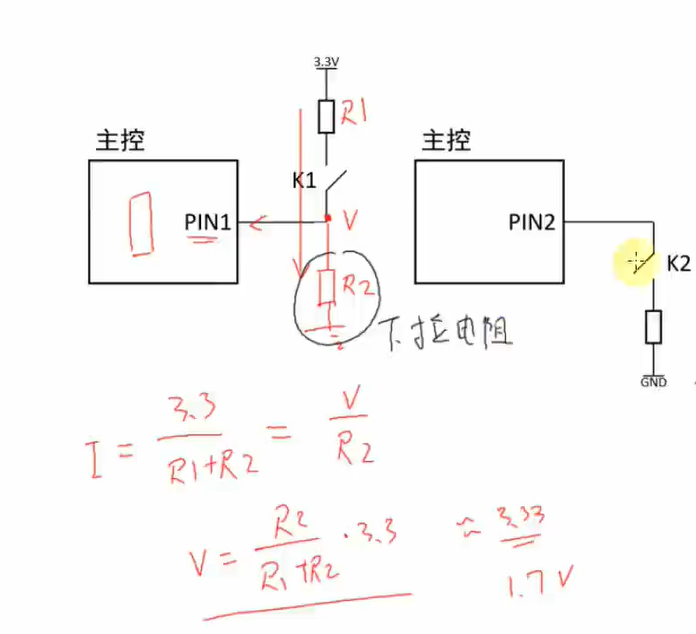

如图所示，当电阻R2足够大大于R1时，电压V约等于3.3V，只要V的电压大于1.7V，引脚读出的就是1，高电平。红色部分电阻属于下拉电阻。引脚悬空时没有办法知道电平是多少，没有一个参考电压，要使k1按下是高电平，松开是低电平
在这里插入图片描述

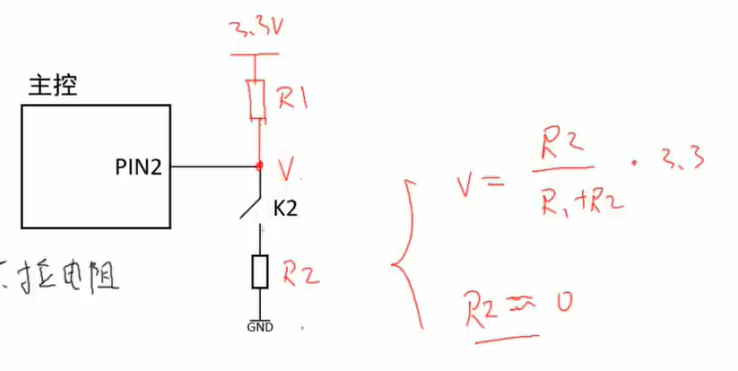

按下时是低电平，松开高电平，当电阻R2比较小或者约等于0的时候，就能分辨出K2按下和松开是引脚的电平是多少
可以将上拉和下拉集成到芯片内部引脚处
在这里插入图片描述

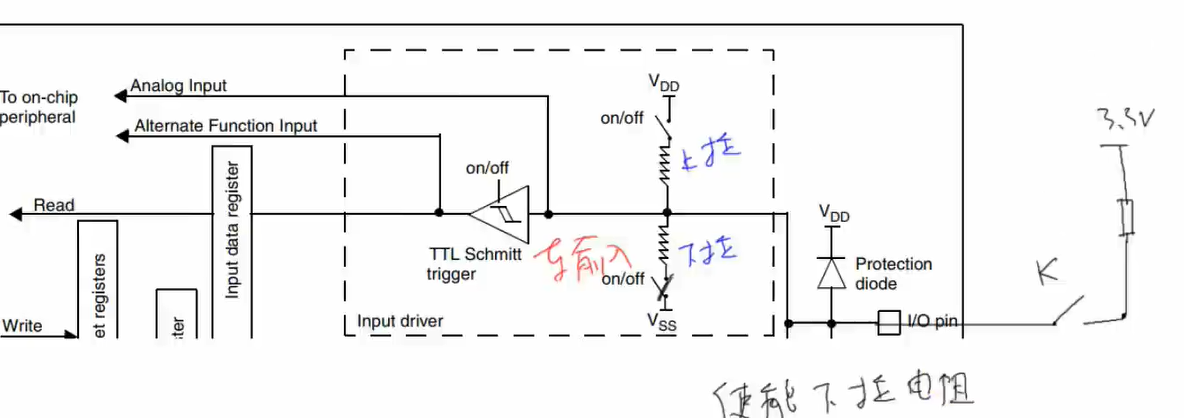

如图所示当按键K按下得到高电平，松开得到低电平，这个时候就要使能芯片内部下拉电阻。简称使能上拉
在这里插入图片描述
如图所示当按键按下引脚是低电平，松开要得到高电平就要使能芯片内部的上拉电阻确定一个值，简称使能下拉。
在这里插入图片描述

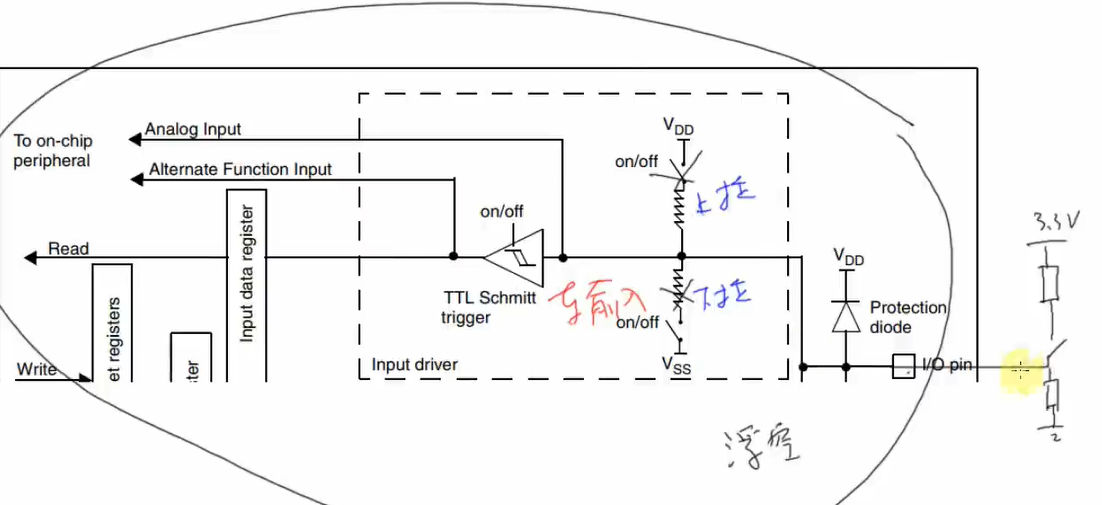

当外部提供上拉电阻和下拉电阻，不使用芯片内部的上拉电阻和下拉电阻就叫做浮空输入。
在这里插入图片描述

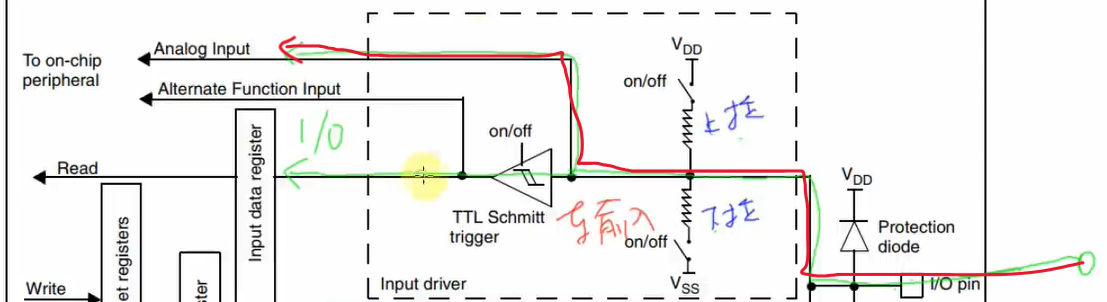

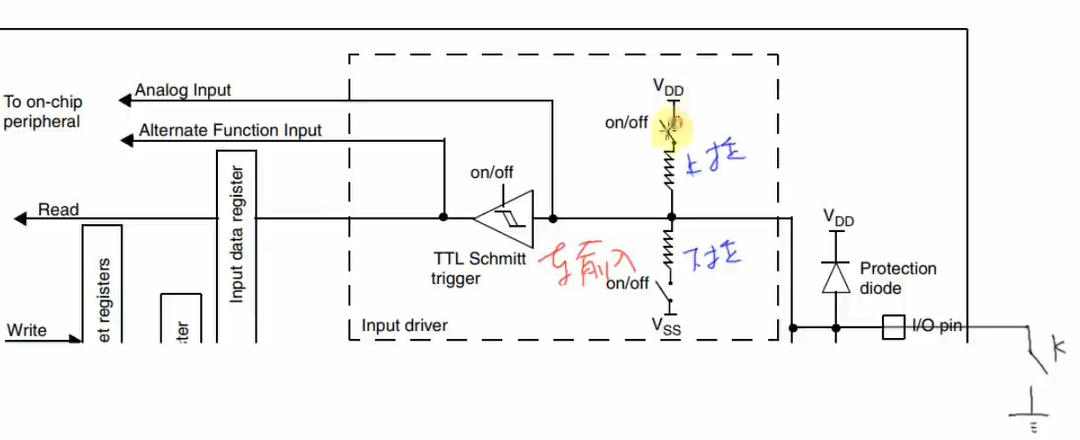

引脚进来经过施密特触发器到达输入数据寄存器，要么得到1或0。有时候要得到这个电压原始的数据，走模拟输入时，在这个场景里面让引脚在芯片内部是浮空状态，不使用上拉，也不使用下拉，让电压完全由外部电路决定，让引脚接到模拟输入里面去，不接到数据输入里面去。
数据输入、模拟输入，其它的输入，例如IIC模拟输入。

引脚电压范围是多少，读到一和零时电压范围是多少。读到1电源电压范围1.546 ~ 3.6V， 引脚有FT的，电压范围是1.546~5.x V，当电压 -0.3 ~ 1.146V是低电压，读到0，

在这里插入图片描述

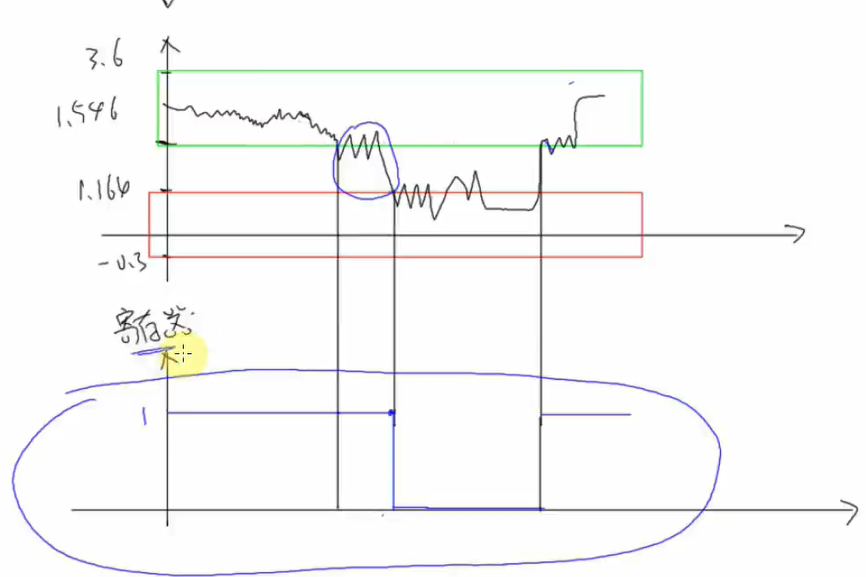

上图是施密特触发器的作用，保证了输入数据寄存器里面的零和一稳定

二、四种输出模式

在这里插入图片描述

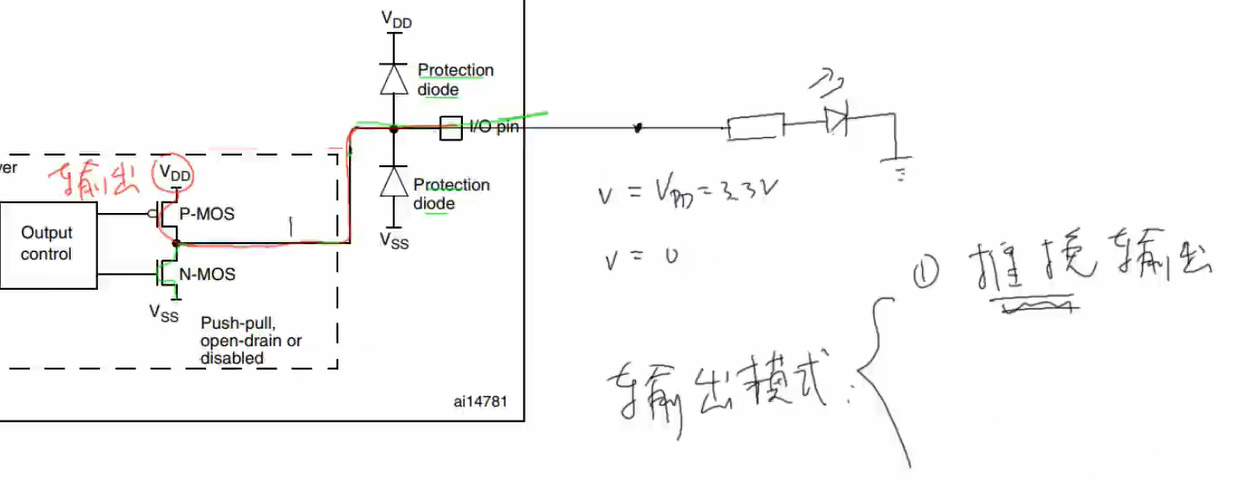

点亮这盏灯，V=Vdd=3.3V，熄灭这盏灯我希望V=0V。输出1的时候P_MOS闭合，N_MOS打开，输出零的时候N_MOS闭合，P_MOS打开。
复用功能下的推挽输出
在这里插入图片描述

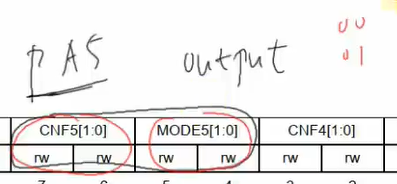

如图所示前面两位CNF决定引脚是开漏还是推挽，后面两位决定引脚速出速率
在这里插入图片描述

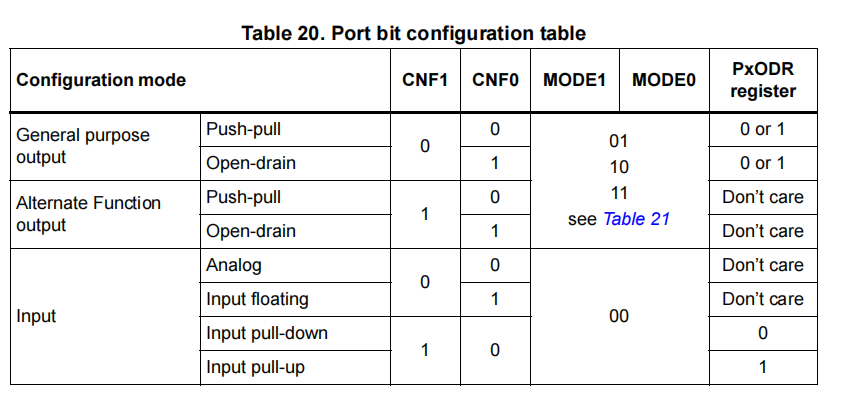

上图是GPIO引脚模式配置

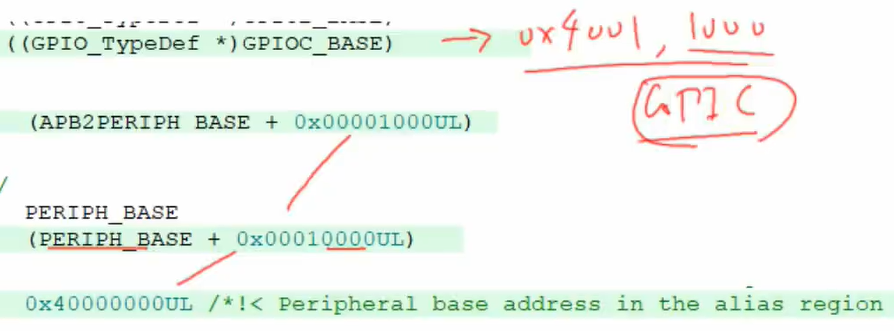

在这里插入图片描述
