使用CCS12.2为C2000(DSP28335)生成.bin文件和.hex文件

使用CCSv12为C2000生成.bin文件和.hex文件

前言

一般情况下使用CCS生成的.out文件搭配仿真器就可以升级C2000的程序，但如果想要使用串口或者CAN实现程序在线升级，则往往需要目标代码生成的.bin文件。本文将介绍如何使用CCSv12生成工程的.bin文件。

问题描述

笔者尝试了网络上流传了许多使用CCS生成.bin的方法，也使用过TI官方tiobj2bin.bat中的命令，但经过实操过后要么根本就不会生成.bin文件，要么会出现“‘C:’ 不是内部或外部命令，也不是可运行的程序或批处理文件”的报错。

解决方案

首先给出本文参考的解决方案：
优快云：CCS 10.3.1版本生成.bin文件
知乎：CCS如何生成hex和bin文件
各种方式都是围绕"${CCS_INSTALL_ROOT}/utils/tiobj2bin/tiobj2bin" "${BuildArtifactFileName}" "${BuildArtifactFileBaseName}.bin" "${CG_TOOL_ROOT}/bin/ofd2000" "${CG_TOOL_ROOT}/bin/hex2000" "${CCS_INSTALL_ROOT}/utils/tiobj2bin/mkhex4bin" 这一命令展开，但不同的CCS版本在配置上有所不同，下面将以CCSv12.2和DSP28335为例，详细介绍如何生成.bin文件。

关于那一长串代码

这段代码看起来有点像使用Shell脚本或者Windows终端的语句，但笔者对此不太熟，将简单介绍一下大概是什么东西，以便针对不同的芯片架构去使用。

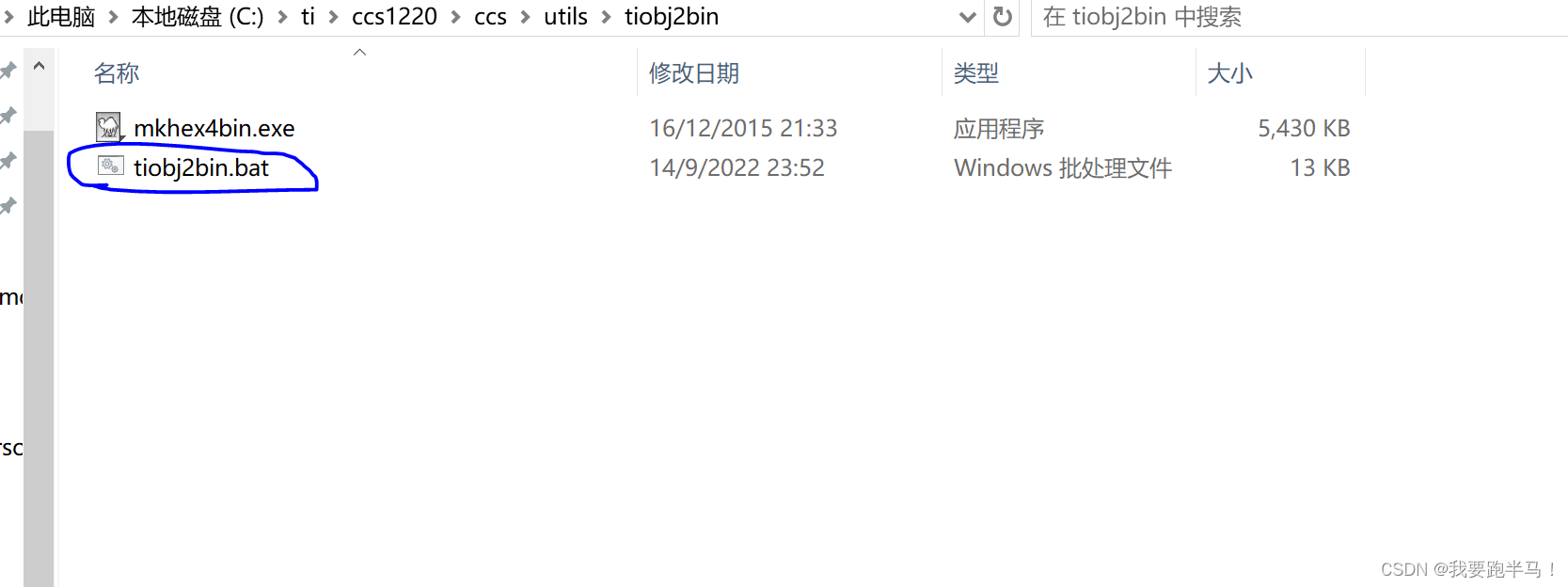

其实每一个分号里面都指向的是某个地址下的某个文件(可以不用管，但需要知道这个绝对地址在哪)。以${CCS_INSTALL_ROOT}/utils/tiobj2bin/tiobj2bin为例，这段代码实际上指向的是一个.bat文件，前面用花括号引用的内容是CCS的安装地址，具体看截图：

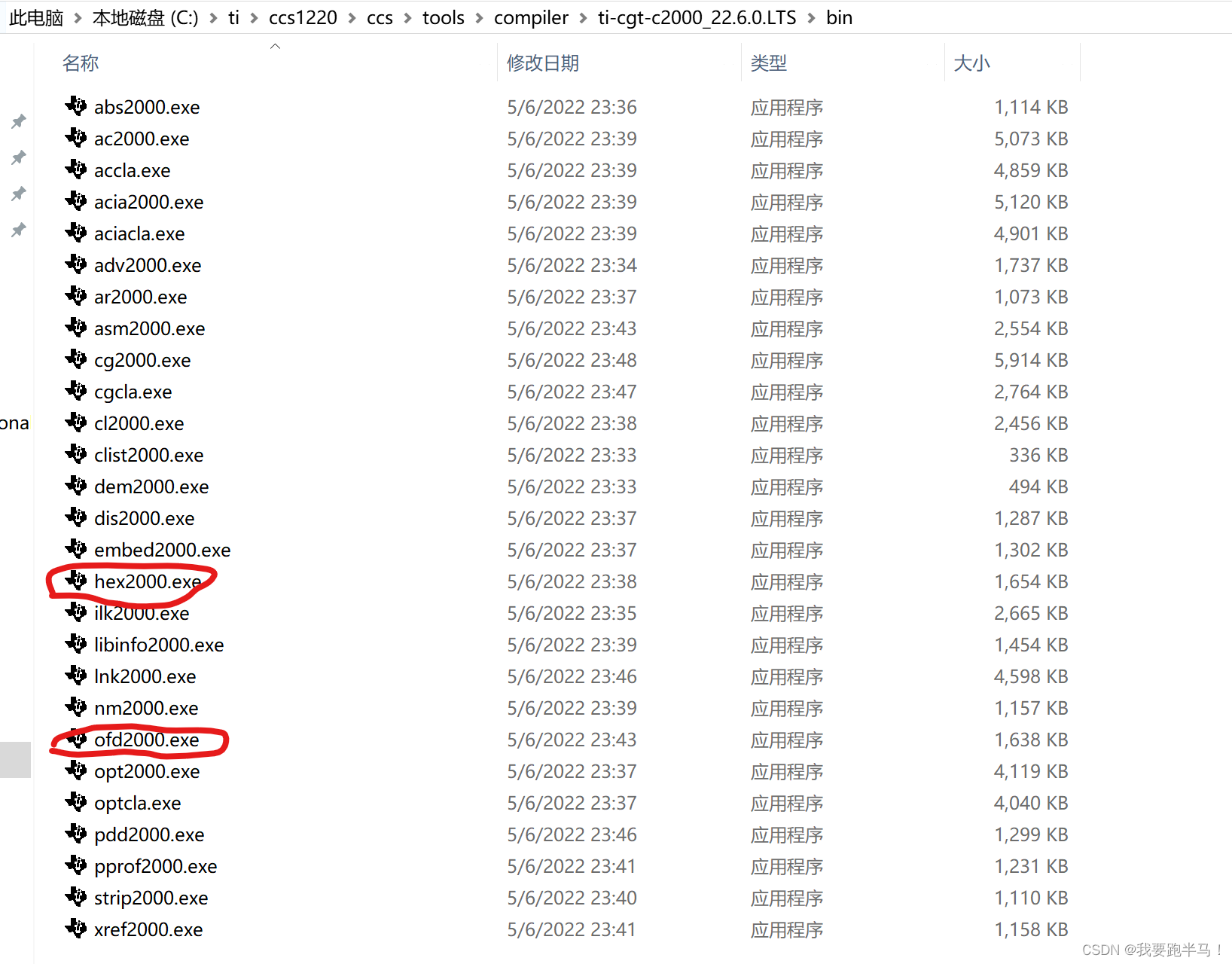

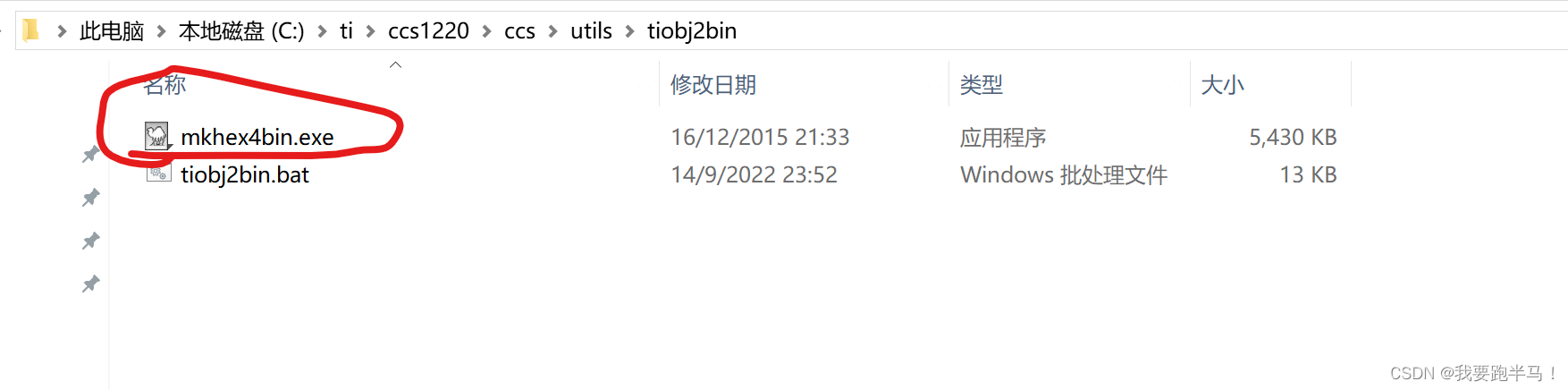

类似的，后面的"${BuildArtifactFileName}"应该是指当前工程的名字，可以不用管；"${BuildArtifactFileBaseName}.bin"应该是指要生成的.bin文件的名字，也可以不用管。后面三个分别是需要调用的几个工具，可以在CCS的安装目录下面找到，分别如下图所示：

直接复制网上流传的代码为什么不行

笔者在实际操作过程中遇到过两个问题，第一个问题是只生成.bin而不生成.bin文件，这个问题笔者猜测可能是CCS版本不太一样；第二个问题就比较奇怪了，编译器报错：“‘C:’ 不是内部或外部命令，也不是可运行的程序或批处理文件”，这个报错的解决才有了这篇文章。

如何解决

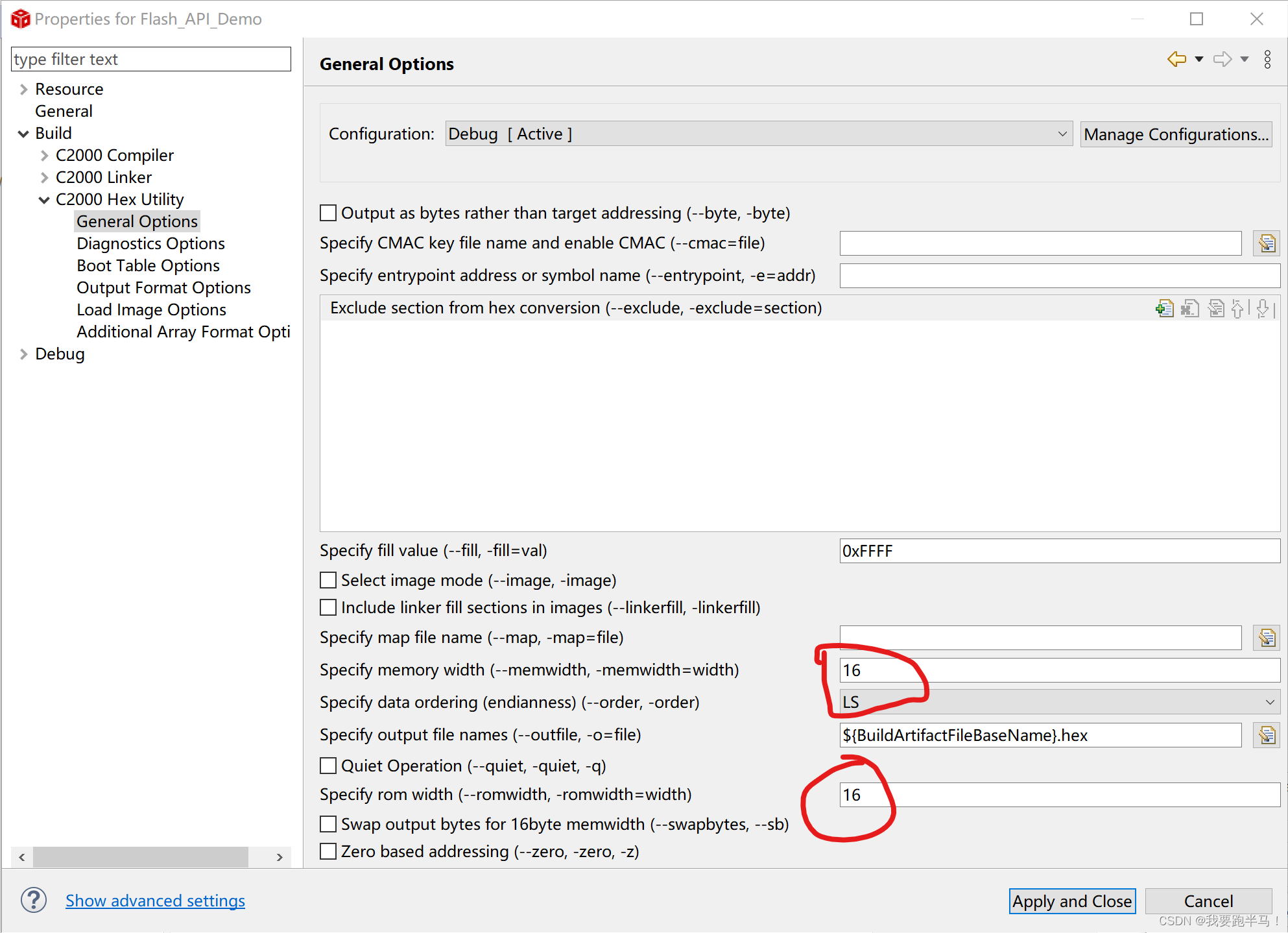

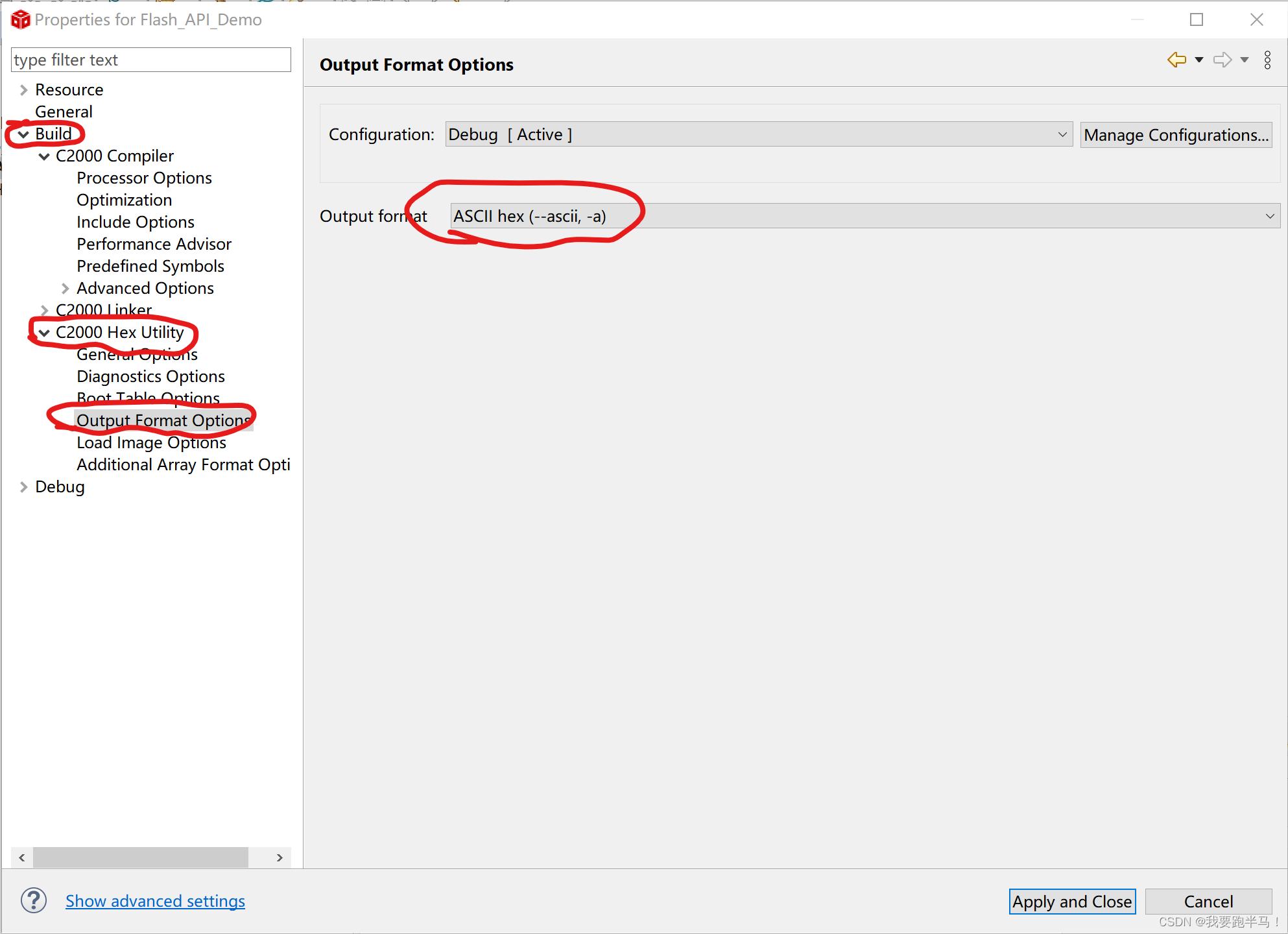

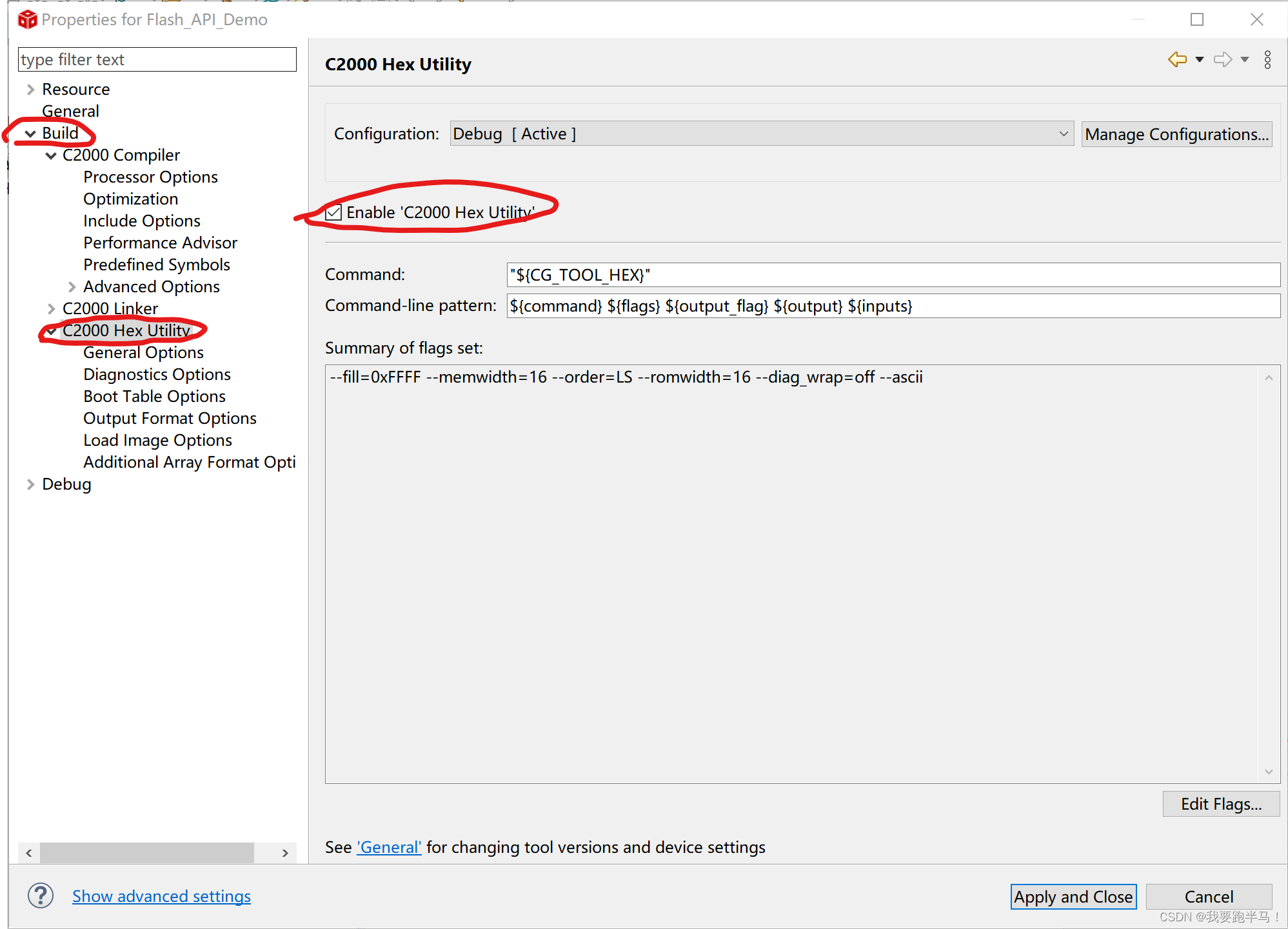

第一步：先将生成hex文件的选项打开，CCS12里面按照下面的三个步骤进行：打开hex生成的选项、指定hex的格式、指定位宽和大小端，如下图：



第二步：在下图位置复制这段代码："C:\ti\ccs1220\ccs\utils\tiobj2bin\tiobj2bin" "${BuildArtifactFileName}" "${BuildArtifactFileBaseName}.bin" "C:\ti\ccs1220\ccs\tools\compiler\ti-cgt-c2000_22.6.0.LTS\bin\ofd2000" "C:\ti\ccs1220\ccs\tools\compiler\ti-cgt-c2000_22.6.0.LTS\bin\hex2000" "C:\ti\ccs1220\ccs\utils\tiobj2bin\mkhex4bin"。这个就是把那一长串里面几个文件的地址换成了绝对地址，这样做CCS就不会报无法识别"C:"的错误了。

注意事项

1. 最好在每次编译之前把生成的.hex和.bin都删除，不然编译器可能不会做任何事情(猜测可能是和makefile中的clean有关);
2. 最好不要只生成bin文件，因为笔者只生成bin文件时编译器没有做任何事情，而且同时生成hex和bin有助于对照和后续烧写；
3. 每个人CCS安装路径有所不同，在使用直接地址时不要直接复制文中的代码。
