一. 不显示数据的端口情况

在网上随便扒拉一个代码，如MQ-9的co传感器代码（别的传感器情况都一样）

int mqAPin=A0;
int mqDPin=2;
int mqBite=0;
int mqVal=0;
float mqVot=0;

void setup(){
Serial.begin(9600);
pinMode(mqAPin, INPUT);
}
void loop(){
mqVal = analogRead(mqAPin);
// 将ADC输出值转换为模拟电压值
mqVot = mqVal*0.0049;
//Serial.print("一氧化碳浓度:");
Serial.println(mqVot);
mqBite = digitalRead(mqDPin);
if(mqBite ==1){
Serial.println("一氧化碳浓度正常！");
}
else{
Serial.println("一氧化碳浓度超标！！！");
}
delay(1000);
}

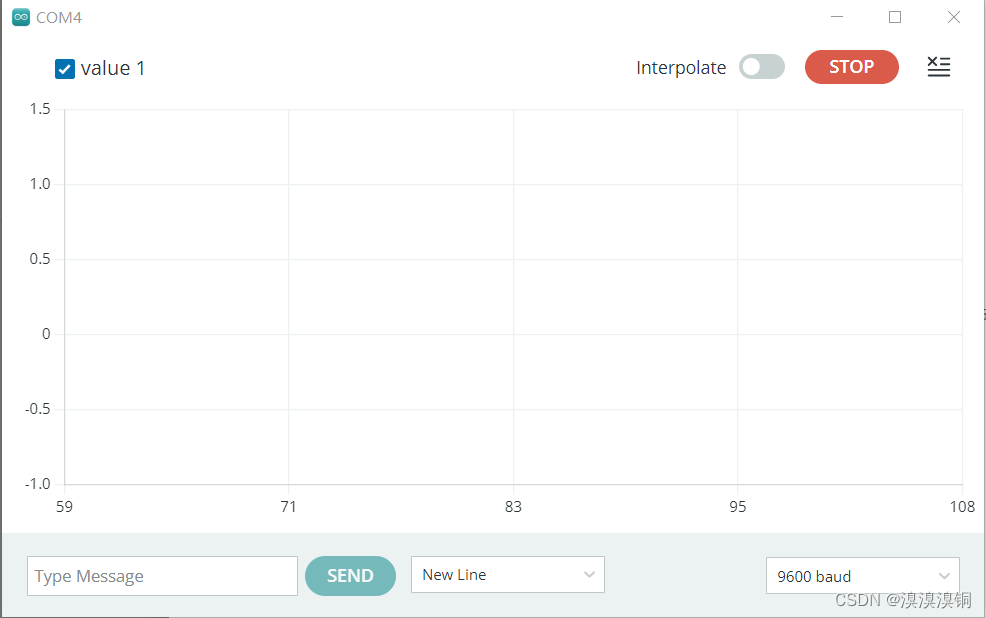

之后点击serial plotter 显示情况如图：

可以看到横坐标的时间是变化的，而纵坐标是不显示数据的。

翻到官网的文档（链接：Using the Serial Plotter Tool | Arduino Documentation）可以知道，print规定数据名和print对应数据即可实现。

于是有：

Serial.print("一氧化碳浓度:");
Serial.println(mqVot);

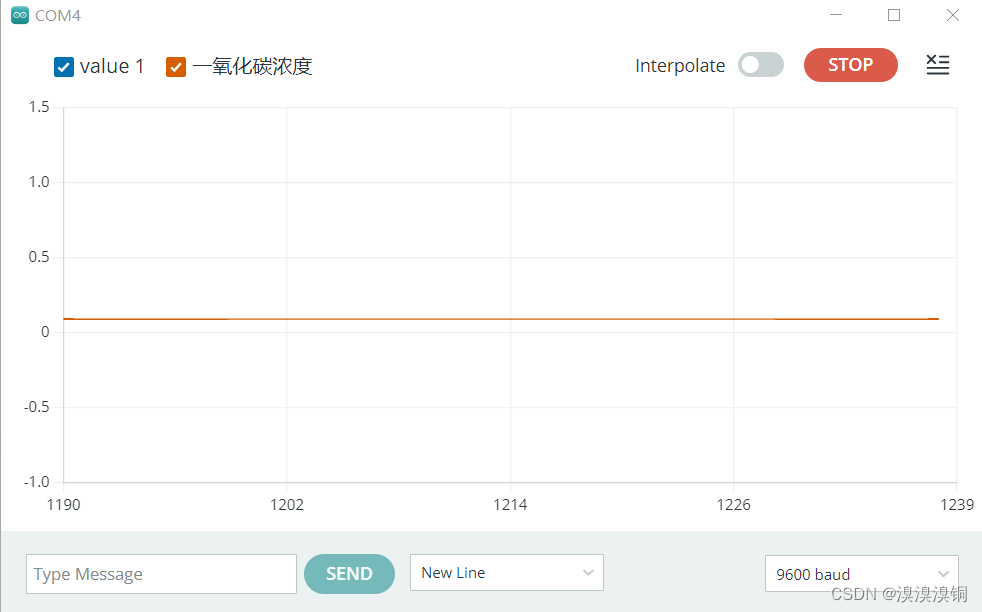

之后的serial plotter显示结果为：

可以看到这个黄色的线，因为数据稳定在0.09ppm,所以呈现的是图中的效果。
