10G_ethernet学习记录（5）:ICMP编写

0，ICMP协议



type&&code

在FPGA中我们只做 00 （ping回应），80（ping请求）。

在ping功能，如下：

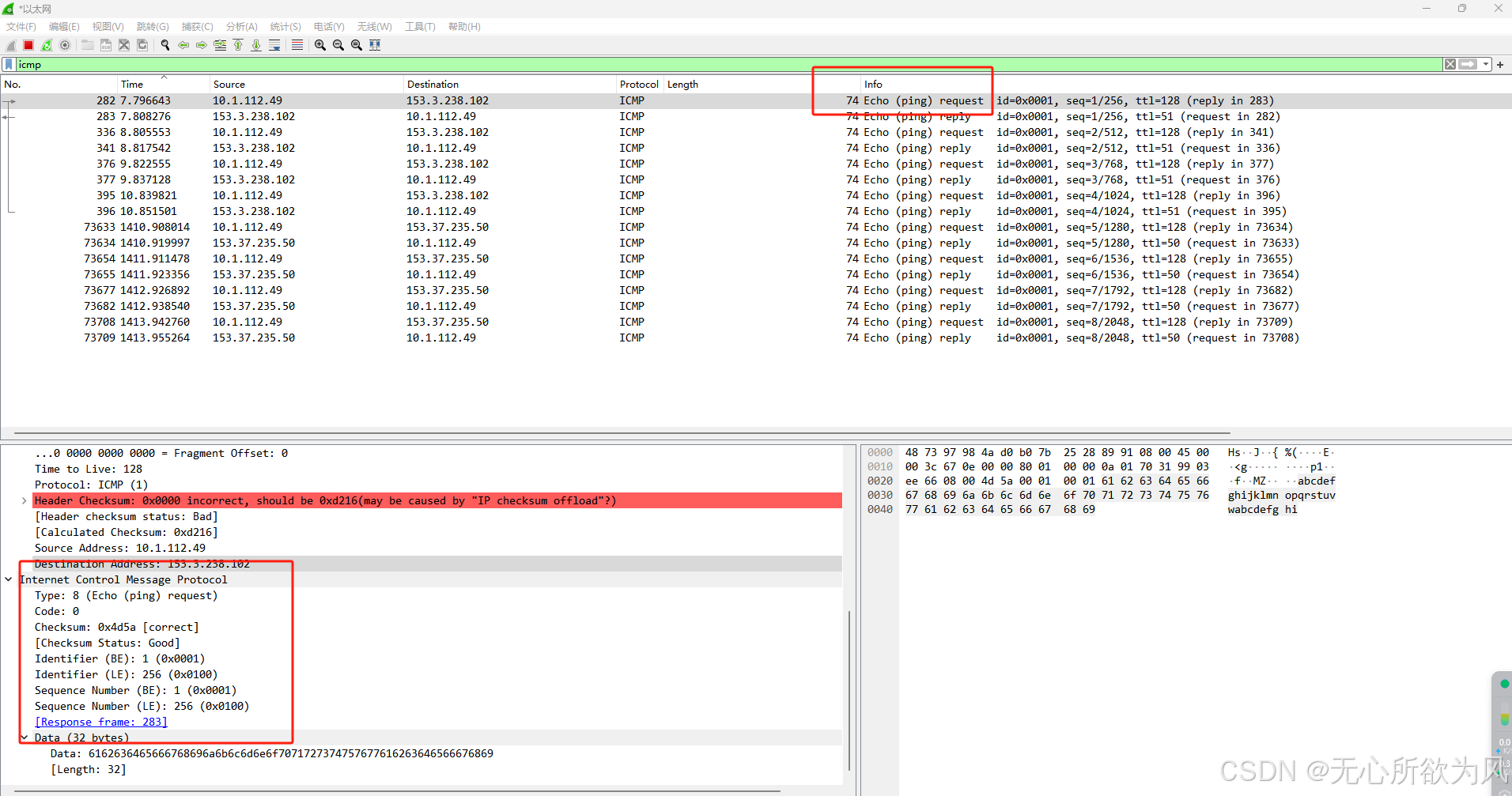

下面是使用wireshark抓取ICMP去ping百度的网页：

1，工程编写

        本工程包含icmp_module，icmp_rx，icmp_tx。ICMP层相比于前面是比较简单的。

module _10g_icmp_module
(
    input                               i_clk                      ,
    input                               i_rst                      ,

    output             [  63:0]         m_axis_ip_data             ,
    output             [  55:0]         m_axis_ip_user             ,//16len + 8type + 16ip + 3mflag + 13offset
    output             [   7:0]         m_axis_ip_keep             ,
    output                              m_axis_ip_last             ,
    output                              m_axis_ip_valid            ,

    input              [  63:0]         s_axis_ip_data             ,
    input              [  55:0]         s_axis_ip_user             ,//16len + 8type + 16ip + 3mflag + 13offset
    input              [   7:0]         s_axis_ip_keep             ,
    input                               s_axis_ip_last             ,
    input                               s_axis_ip_valid
);

 1.1，icmp_rx

        该层的作用主要是接受IP层发送过来的ICMP数据，进行解析，分辨是ping请求还是回复（FPGA做回复，请求一般在上位机通过ping命令实现）。

module _10g_icmp_rx
(
    input                               i_clk                      ,
    input                               i_rst                      ,

    input              [  63:0]         s_axis_ip_data             ,
    input              [  55:0]         s_axis_ip_user             ,//16len + 8type + 16ip + 3mflag + 13offset
    input              [   7:0]         s_axis_ip_keep             ,
    input                               s_axis_ip_last             ,
    input                               s_axis_ip_valid            ,

    output             [  15:0]         o_identifier               ,//标识符
    output             [  15:0]         o_sequence_number          ,//序号
    output                              o_trigger                  //触发信号，回复报文
);

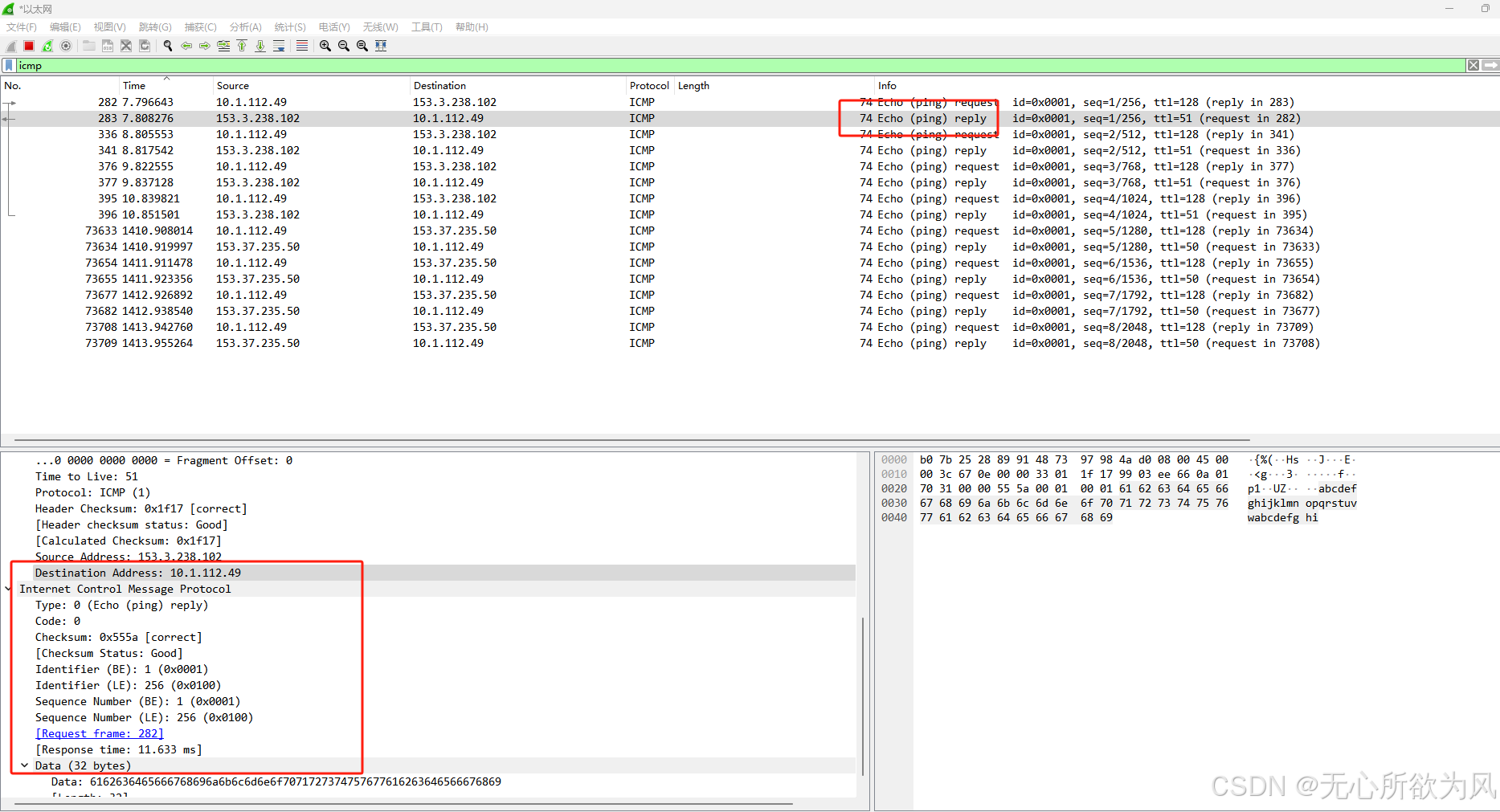

         我们在wireshark中抓取两个ping报文可以发现





        可以发现ping请求与回复的identifier与sequence_number是一样的，且最后会补充数据6161.。。6869；我们就按照这个来进行编写代码。

        首先需要将ping请求报文中的identifier与sequenc_number提取出来，发送给icmp_tx模块。

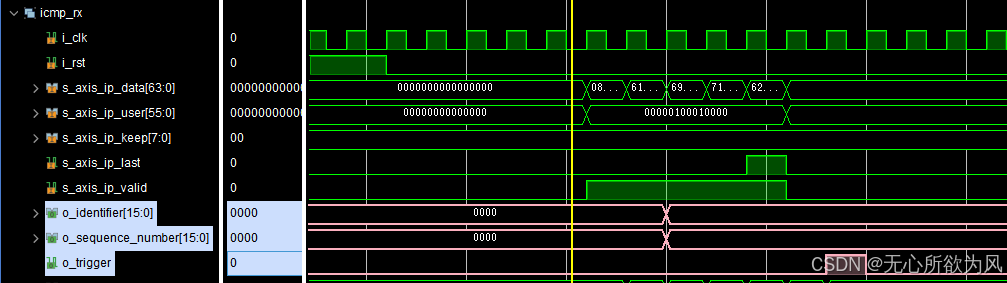

仿真模型：

1.2，icmp_tx

        主要进行icmp报文组帧，实现icmp回复功能。

module _10g_icmp_tx
(
    input                               i_clk                      ,
    input                               i_rst                      ,

    output             [  63:0]         m_axis_ip_data             ,
    output             [  55:0]         m_axis_ip_user             ,//16len + 8type + 16ip + 3mflag + 13offset
    output             [   7:0]         m_axis_ip_keep             ,
    output                              m_axis_ip_last             ,
    output                              m_axis_ip_valid            ,

    input              [  15:0]         i_identifier               ,//标识符
    input              [  15:0]         i_sequence_number          ,//序号
    input                               i_trigger                   //触发信号，回复报文
);

        因为ICMP报文头一个64b即可产生，剩余的byte不出wireshark中抓取到的：

Data: 6162636465666768696a6b6c6d6e6f7071727374757677616263646566676869

组帧数据：

always @(posedge i_clk) begin
    if (i_rst) begin
        r_m_axis_ip_data <= 'd0;
    end
    else begin
        case (r_frame_cnt)
            1       :r_m_axis_ip_data <= {8'd0, 8'd0, 16'd0,r_i_identifier,r_i_sequence_number};//ICMP可以不用做校验和
            2       :r_m_axis_ip_data <= 64'h6162636465666768;
            3       :r_m_axis_ip_data <= 64'h696a6b6c6d6e6f70;
            4       :r_m_axis_ip_data <= 64'h7172737475767761;
            5       :r_m_axis_ip_data <= 64'h6263646566676869;
            default :r_m_axis_ip_data <= r_m_axis_ip_data    ;
        endcase
    end
end

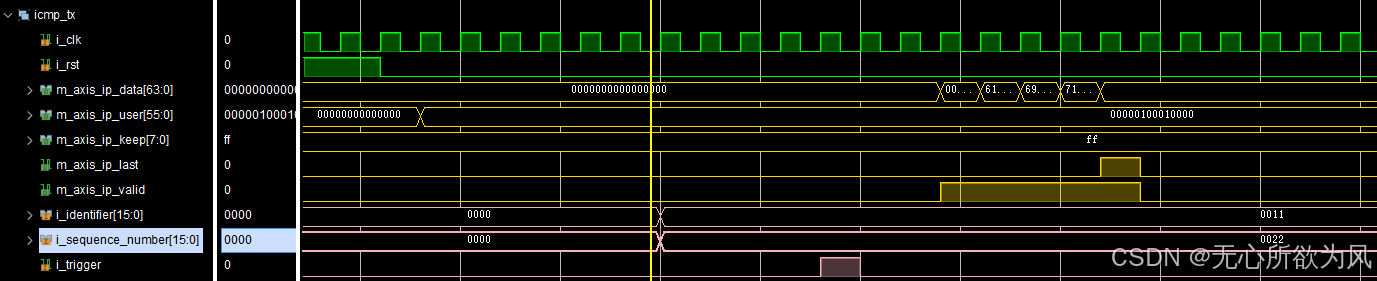

仿真波形：

 可以看到在有i_trigger拉高之后，icmp_tx组成回复报文。

2，上板

        后续综合工程实现
