上拉电阻与下拉电阻的学习

一、什么是上拉电阻和下拉电阻

顾名思义，就是把某个点的电势拉到高电平或者是低电平，比如在TTL电路中电压是4.5v-5v，当某一点的电压>2v就认为他是高电平，<0.8v就是低电平。

二、上拉电阻与下拉电阻应用

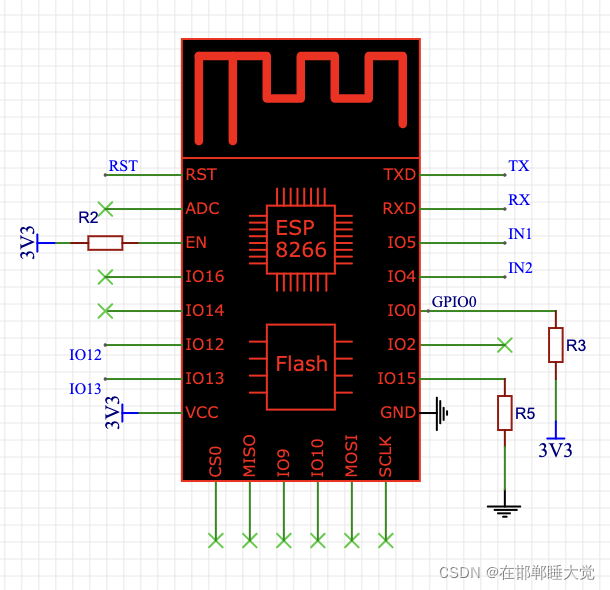

1、比如某个芯片上有EN引脚，就是使能引脚，数据手册会告诉你该引脚是高电平有效还是低电平有效，所以当他悬空时的电平状态不确定，此时接一个电阻接到vcc就是一个上拉电阻，给引脚一个高电平。（如图ESP12f最小系统板）

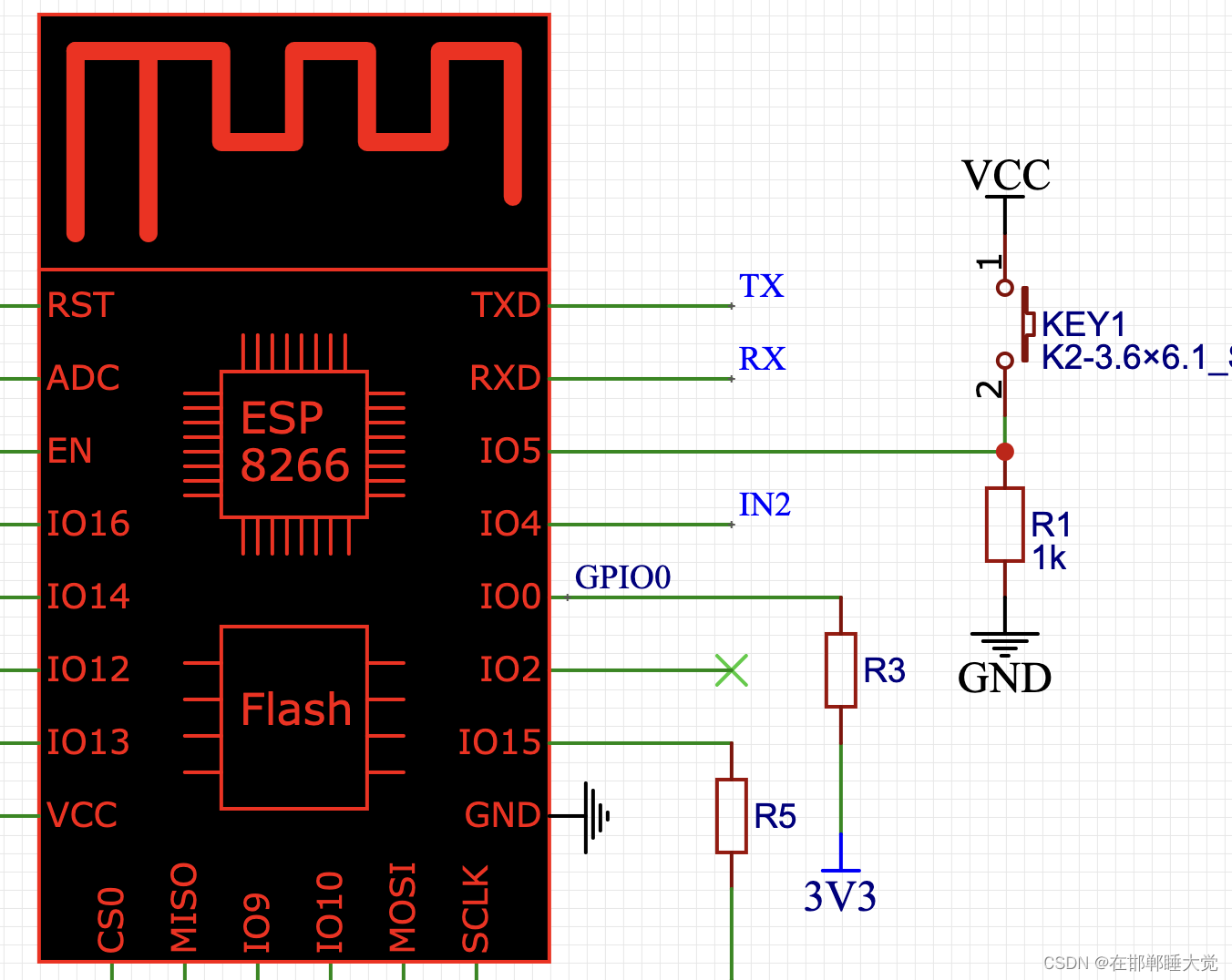

2、开关，比如某个计数器，高电平记一次输，所以为了防止悬空电平不确定，加一个下拉电阻就可以确保按钮未按下时是低电平。

三、上来下拉电阻阻值的选择

1、功耗。考虑功耗的情况下电阻的阻值就不能特别大。

2、反应时间。因为电阻越大，部分电路中反馈给MCU的时间就越久

3、驱动能力。例如部分上拉电阻会给芯片传感器来补偿一定的电流，所以电阻不能太大

常见的阻值4.7k-10k
